2,9 mm Kegellinse

Produktbeschreibung

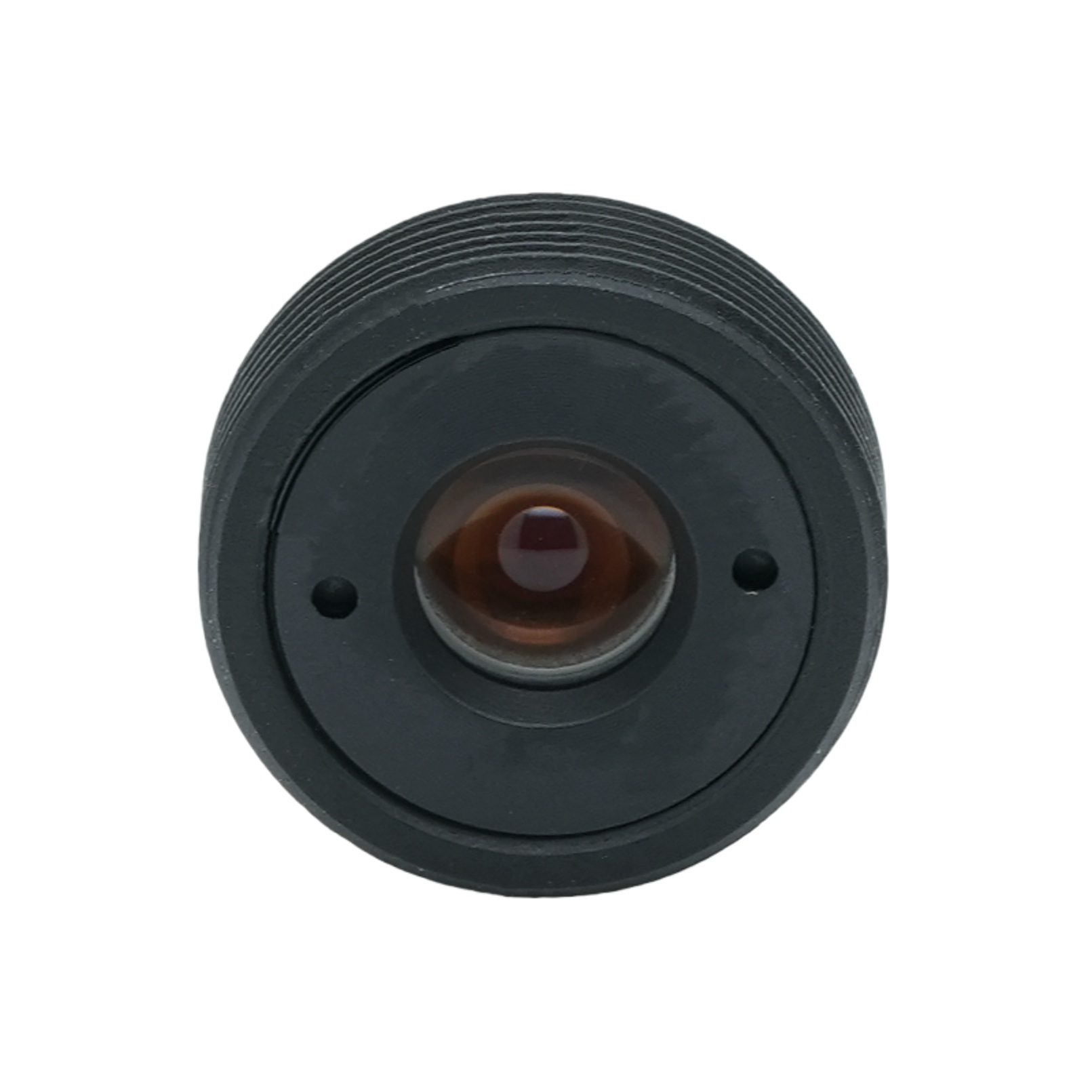

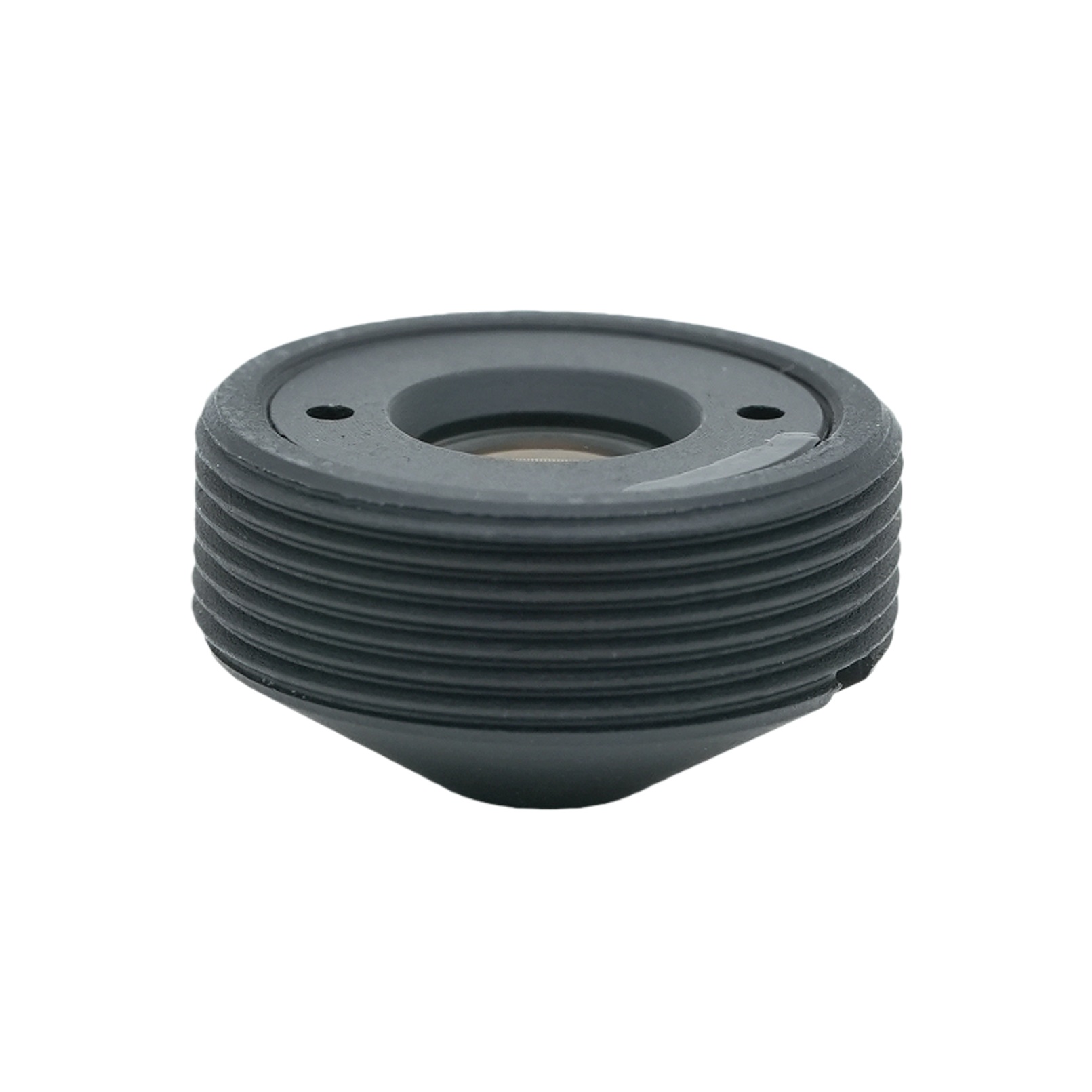

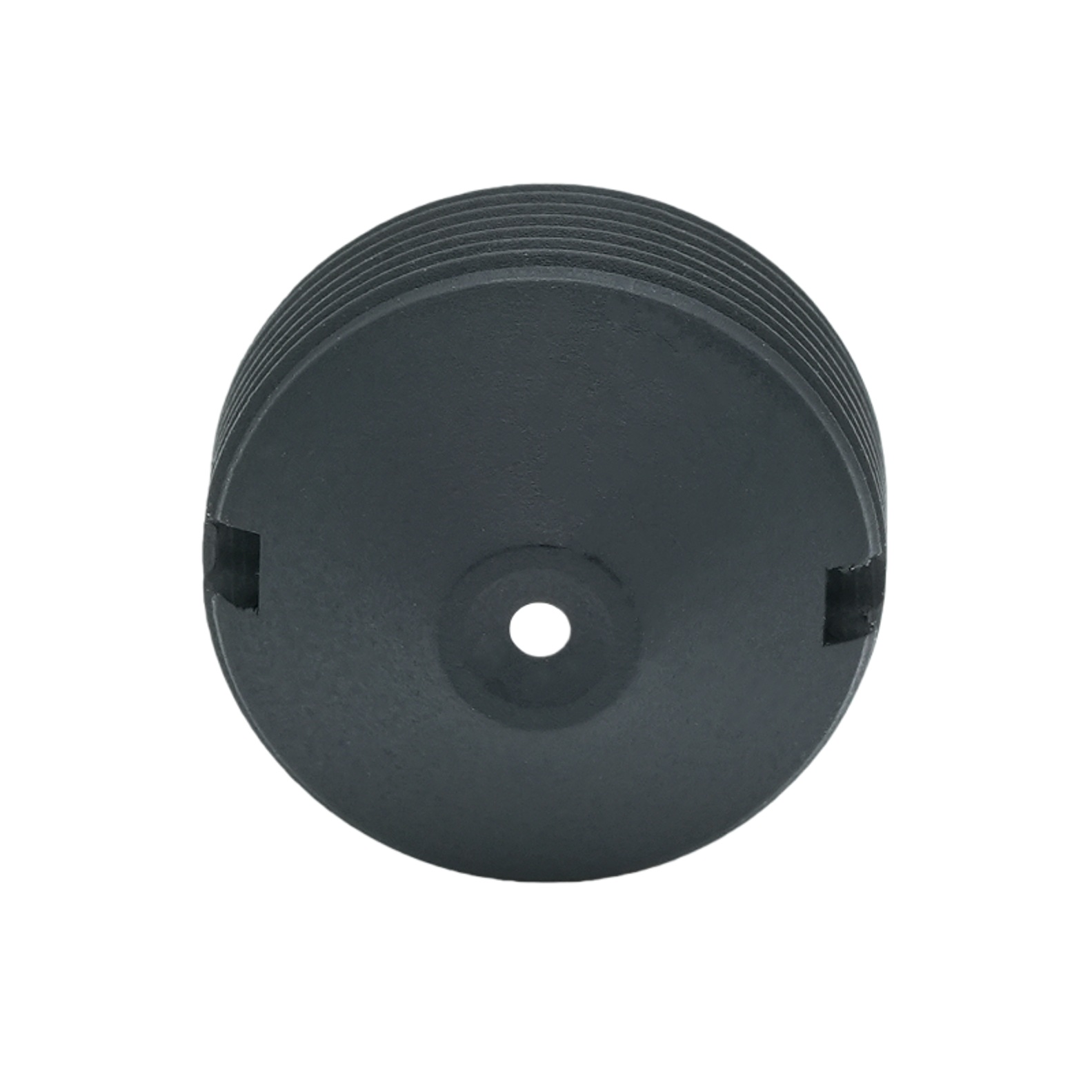

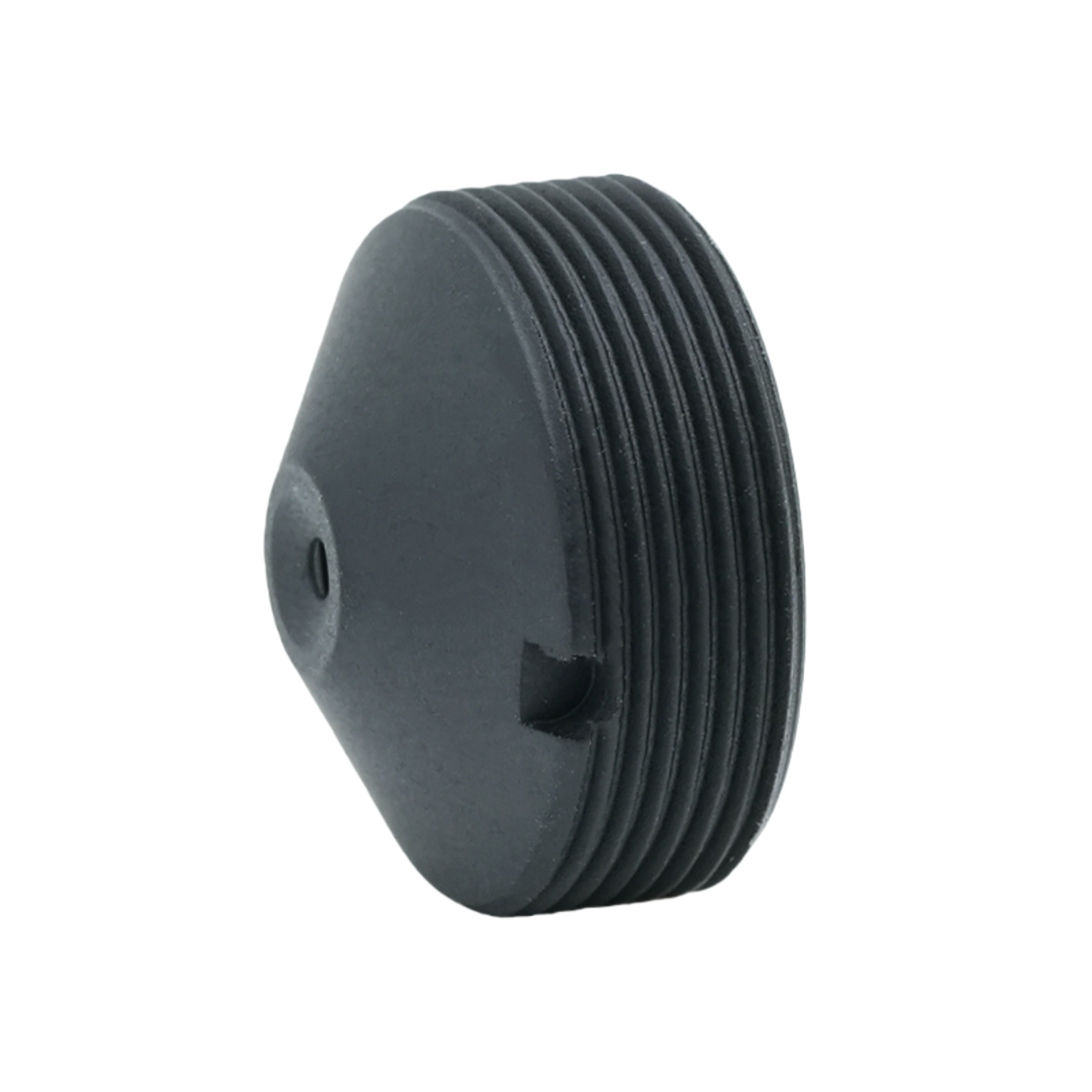

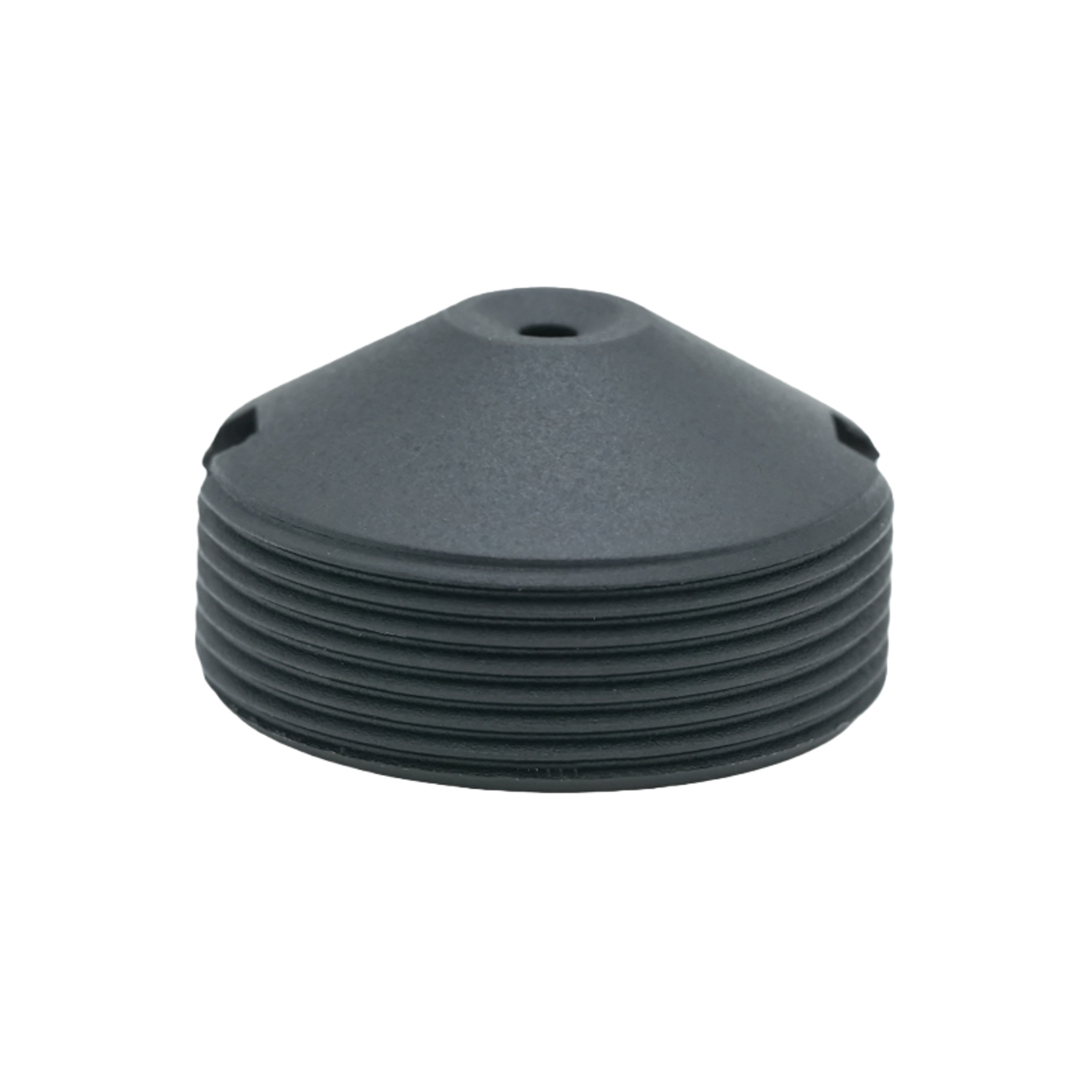

BOSHI OptischTechnology präsentiert das PL-02934H-M12, ein leistungsstarkes Weitwinkel-Festobjektiv für 1/4-Zoll-Bildsensorformate. Mit 2,9 mm Brennweite und F3,4-Blende bietet dieses optische Weitwinkelobjektiv ein Sichtfeld von 119° für eine breite Szenenabdeckung auf engstem Raum Eine Gesamtspurlänge von 8,9 mm und eine mechanische Brennweite von 2,46 mm für die Integration des M12-Objektivs gleichen die TV-Verzerrung bei etwa 14,27 % aus, ein typischer Wert für Weitwinkeloptiken, der mit der digitalen Korrektur korrigiert werden kann. Dieses Objektiv eignet sich für Überwachungs- und Automobilbildgebung, Sicherheitskameras, in Fahrzeug-Rundumsichtsystemen und für industrielle Inspektionen Länge und 119° Sichtfeld unterstützen Dashcams, Türklingelkameras und kompakte Geräte. Die F3,4-Blende bietet eine nützliche Tiefenschärfe von 0,3 m bis unendlich. Die 1/4-Zoll-Bildsensorkompatibilität, das optische Weitwinkelobjektivdesign, die kompakte feste Linsenform, das TV-Verzerrungsprofil und die Chief Ray Angle-Steuerung machen dieses Modell zu einer praktischen Wahl. Für Ingenieure, die Überwachungs- und Automobilbildgebung benötigen, bietet BOSHI Optical Technology eine ausgewogene Mischung aus Abdeckung, Größe und Kosteneffizienz.

Detaillierte Produktbeschreibung

1. Optischer Parameter

• Brennweite (EFL): BOSHI Optical Technology spezifiziert eine Brennweite von 2,9 mm mit einer Toleranz von ±5 %. Diese Brennweite von 2,9 mm schafft eine extrem weite Perspektive für die Aufnahme großer Bereiche aus nächster Nähe. Im Gesamtdesign ist die Brennweite von 2,9 mm der Hauptfaktor für die Winkelabdeckung. Die Brennweite von 2,9 mm unterstützt auch Kompaktkameramodule.

• Blende (F/NO): F3,4 Blende mit ±5 % Toleranz. Die F3,4-Blende gleicht Lichtdurchsatz und Schärfentiefe für den Innen- und Außenbereich aus. Die optische Technologie von BOSHI wählt die Blende F3,4, um das Objektiv bei wechselnden Lichtverhältnissen praktisch zu halten. Diese F3,4-Blende hilft auch dabei, den Fokus von 0,3 m bis unendlich aufrechtzuerhalten.

• Bildkreis und Sensorformat: Maximaler Bildkreis Φ4,65 mm, ausgelegt für 1/4-Zoll-Bildsensor. Das 1/4-Zoll-Bildsensorformat nutzt den aktiven Bereich ohne starke Vignettierung. Die optische Technologie von BOSHI passt den 1/4-Zoll-Bildsensor an das optische Feld an. Der 1/4-Zoll-Bildsensor hält das Modul außerdem klein.

• Sichtfeld: Diagonal 119° Sichtfeld, horizontal 81,6°, vertikal 58°. Dieses 119°-Sichtfeld bietet eine weitreichende Abdeckung und reduziert die Anzahl der Kameras. Das 119°-Sichtfeld ist für Panorama- und Surround-Anwendungen von zentraler Bedeutung. Die optische Technologie von BOSHI passt das 119°-Sichtfeld auf enge Räume an. Das 119°-Sichtfeld unterstützt auch die Erfassung breiter Szenen.

• TV-Verzerrung: Die TV-Verzerrung beträgt 14,27 % vom Tonnentyp. Diese TV-Verzerrung ist für die Softwarekorrektur vorhersehbar und wiederholbar. Die BOSHI Optical Technology nutzt TV-Verzerrung gezielt für Weitwinkeloptiken. Die TV-Verzerrung kann auf eine geradlinige Ausgabe korrigiert werden. Das TV-Verzerrungsprofil unterstützt Bildverarbeitungsaufgaben.

• Hauptstrahlwinkel: Hauptstrahlwinkel unter 6,63°. Dieser Chief Ray Angle passt zu modernen Sensor-Mikrolinsenarrays. Der niedrige Chief Ray Angle unterdrückt Übersprechen und Farbverschiebungen. Die optische BOSHI-Technologie steuert den Chief-Ray-Winkel für Kompatibilität mit 1/4-Zoll-Bildsensoren. Der Chief-Ray-Winkel bleibt im gesamten Feld stabil.

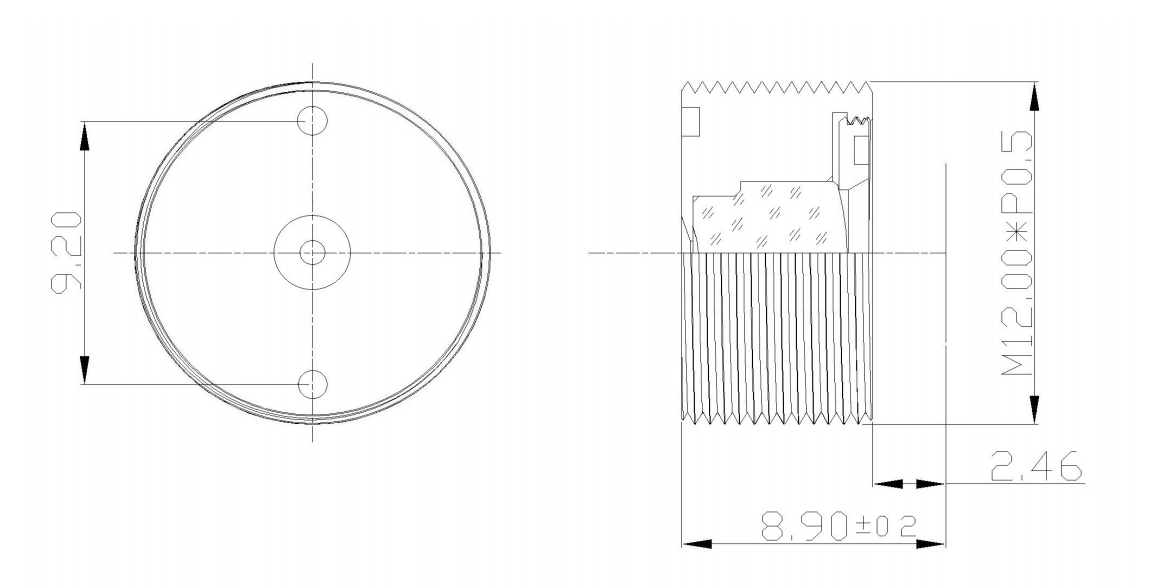

• Mechanische Rückbrennweite und Gesamtspurlänge: Die mechanische Rückbrennweite beträgt 2,46 mm ±0,2 mm. Die Gesamtlänge der Spur beträgt 8,90 mm ±0,3 mm. Diese Werte geben Platz für einen IR-Sperrfilter oder ein Abdeckglas. Die optische Technologie von BOSHI sorgt dafür, dass das kompakte Festobjektiv für Gehäuse mit begrenztem Platzangebot schlank bleibt.

• Relative Beleuchtung: Die relative Beleuchtung beträgt 30,0 %. Dieser Wert sorgt dafür, dass die Eckenhelligkeit nutzbar bleibt. BOSHI Optical Technology weist darauf hin, dass 30,0 % typisch für ein optisches Weitwinkelobjektiv sind. Das optische Weitwinkelobjektiv kann Sensorverstärkung oder digitale Schattierungskorrektur nutzen.

• Halterung: M12-Objektivhalterung mit Standardgewinde. Der M12-Objektivanschluss bietet eine schnelle Befestigung und umfassende Kompatibilität. Die BOSHI Optical Technology verwendet einen M12-Objektivanschluss für eine einfache Integration. Der M12-Objektivanschluss unterstützt handelsübliche Halter.

• Zusammenfassung: Für Überwachungs- und Automobil-Bildgebung bilden die 2,9 mm Brennweite, die F3,4-Blende, der 1/4-Zoll-Bildsensor, das 119°-Sichtfeld, die TV-Verzerrung, der Hauptstrahlwinkel, die M12-Objektivfassung, das optische Weitwinkelobjektiv und das kompakte Festobjektiv ein ausgewogenes optisches Set. Die BOSHI Optical Technology gleicht diese Parameter für Überwachung und Automobil-Bildgebung aus.

2. Leistungsvorteile

• Ultraweite Abdeckung: Das 119°-Sichtfeld deckt weite Szenen mit einer Kamera ab. Dieses Sichtfeld von 119° ist nützlich für die Überwachung und Bildgebung im Automobilbereich. Die optische BOSHI-Technologie kombiniert das 119°-Sichtfeld mit einer Brennweite von 2,9 mm. Die Brennweite von 2,9 mm sorgt für eine weite Sicht.

• Korrigierbare TV-Verzerrung: Die TV-Verzerrung beträgt 14,27 %. Diese TV-Verzerrung vermeidet kostspielige Null-Verzerrungs-Designs. Die optische Technologie von BOSHI sorgt für TV-Verzerrungen, die durch digitale Verarbeitung korrigiert werden können. Durch die TV-Verzerrung bleibt das optische Weitwinkelobjektiv kompakt.

• Niedriger Hauptstrahlwinkel: Hauptstrahlwinkel unter 6,63°. Dieser Hauptstrahlwinkel reduziert Farbschattierungen. Die optische Technologie von BOSHI passt den Chief Ray Angle an 1/4-Zoll-Bildsensor-Pixelbrunnen an. Der Chief Ray Angle unterstützt die natürliche Farbbalance.

• Thermische Stabilität: Die optische Weitwinkellinse besteht aus 3 Glaselementen. Dieses optische Weitwinkelobjektiv bleibt von minus 20 °C bis 70 °C stabil. BOSHI Optical Technology entwickelt optische Weitwinkelobjektive für den Einsatz im Freien und in Fahrzeugen. Das optische Weitwinkelobjektiv unterstützt Überwachung und Bildgebung im Automobilbereich.

• Kompakte Integration: Das kompakte Festobjektiv hat eine Gesamtspurlänge von 8,9 mm. Dieses kompakte Festobjektiv funktioniert mit M12-Objektivanschluss. Durch die optische BOSHI-Technologie lässt sich das kompakte Festobjektiv problemlos in vorhandene Module integrieren. Der M12-Objektivanschluss und das kompakte Festobjektiv reduzieren den Designaufwand.

• Ausgewogene Blende: Die Blende F3,4 sorgt für eine nützliche Schärfentiefe. Die F3,4-Blende reduziert die Notwendigkeit eines Autofokus. BOSHI Optical Technology wählt die Blende F3,4 für Innen- und Außenlicht. Diese F3,4-Blende unterstützt die Gesichtserkennung in verschiedenen Entfernungen.

• Sensorkompatibilität: Die Kompatibilität mit 1/4-Zoll-Bildsensoren ist in das Design integriert. Der 1/4-Zoll-Bildsensor erhält einen angepassten Hauptstrahlwinkel. Die optische BOSHI-Technologie stellt sicher, dass der 1/4-Zoll-Bildsensor seinen aktiven Bereich nutzt. Das 1/4-Zoll-Bildsensorformat hält das Objektiv klein.

• Beleuchtungssteuerung: Die relative Beleuchtung beträgt 30 %. Dieser Wert ist für ein optisches Weitwinkelobjektiv normal. Die optische BOSHI-Technologie ermöglicht eine Verstärkungs- oder Schattierungskorrektur. Das optische Weitwinkelobjektiv sorgt immer noch für eine brauchbare Randhelligkeit.

• Montageflexibilität: M12-Objektivhalterung ist Standard. Der M12-Objektivanschluss ermöglicht eine schnelle mechanische Befestigung. Die optische Technologie von BOSHI unterstützt benutzerdefinierte Brennweiten für M12-Objektivfassungen. Der M12-Objektivanschluss passt auf viele Halter.

• Anwendungstauglichkeit: Überwachungs- und Automobilbildgebung gewinnt durch 2,9 mm Brennweite, F3,4-Blende, 1/4-Zoll-Bildsensor, 119° Sichtfeld, TV-Verzerrung, Hauptstrahlwinkel, M12-Objektivanschluss, optisches Weitwinkelobjektiv und kompaktes Festobjektiv. Die optische BOSHI-Technologie gleicht diese Eigenschaften für Überwachungs- und Automobilbildgebung aus.

3. Anwendungsbereiche

• Überwachungs- und Automobilbildgebung: Die optische Technologie von BOSHI dient der Überwachungs- und Automobilbildgebung mit einer Brennweite von 2,9 mm, einer Blende von F3,4, einem 1/4-Zoll-Bildsensor und einem Sichtfeld von 119°. Dieses Sichtfeld von 119° deckt weite Bereiche ab.

• Sicherheit und Überwachung: Kuppelkameras, Türbetrachter und Flurmonitore nutzen ein Sichtfeld von 119°. Die Brennweite von 2,9 mm erfasst Raumecken. Der M12-Objektivanschluss vereinfacht Upgrades. BOSHI Optical Technology entwirft für Überwachungs- und Automobilbildgebung.

• Automobil und Mobilität: Kameras für Rundumsicht, toten Winkel und Rückfahrkameras nutzen ein Sichtfeld von 119°. Die optische Weitwinkellinse sorgt für thermische Stabilität. Die 1/4-Zoll-Bildsensorkompatibilität unterstützt kompakte Module. Die optische Technologie von BOSHI erfüllt die Anforderungen der Überwachungs- und Automobilbildgebung.

• Bildverarbeitung und Robotik: Objekterkennung und Navigation nutzen TV-Verzerrungskorrektur. Der Chief Ray Angle unterstützt die Messgenauigkeit. Das kompakte Festobjektiv passt für Drohnen und Scanner. Die optische BOSHI-Technologie sorgt für vorhersehbare TV-Verzerrung.

• Unterhaltungselektronik: Intelligente Türklingeln, VR- und AR-Headsets sowie 360°-Konferenzkameras verwenden einen 1/4-Zoll-Bildsensor und ein Sichtfeld von 119°. Die F3,4-Blende unterstützt die Gesichtserkennung. Der M12-Objektivanschluss vereinfacht die Montage. Die optische Technologie von BOSHI eignet sich für Überwachungs- und Automobilbildgebung sowie Verbraucherbildgebung.

• Industrielles IoT und Embedded Vision: Die Inspektion der Produktionslinie nutzt ein Sichtfeld von 119°. Die Brennweite von 2,9 mm prüft große Leiterplattenplatten. Das kompakte Festobjektiv und die M12-Objektivhalterung passen für eingebettete Systeme. BOSHI Optical Technology bietet kundenspezifische Anpassungen für Überwachungs- und Automobilbildgebung sowie eingebettete Bildverarbeitung.
