1,8 mm Fischaugenobjektiv

Produktbeschreibung

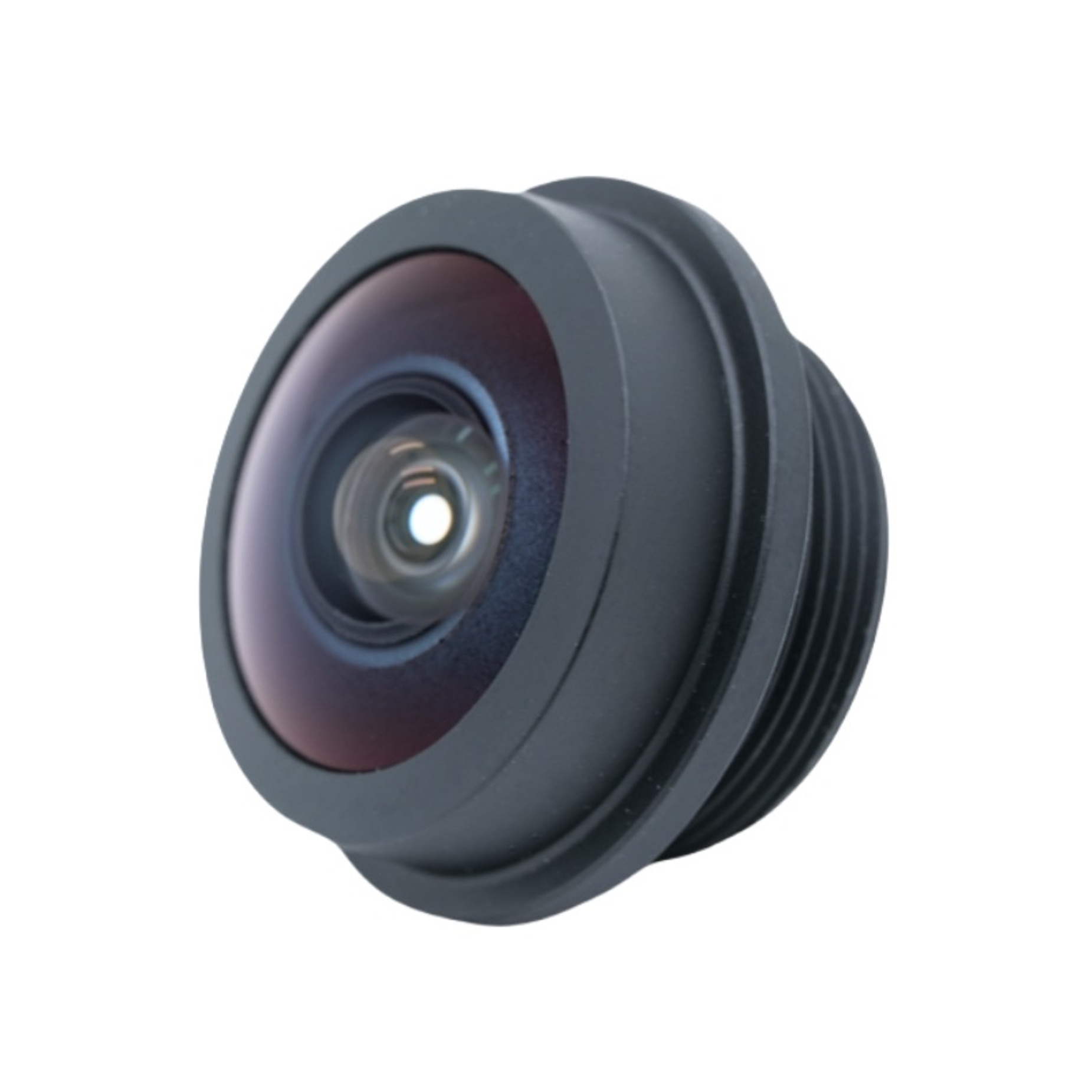

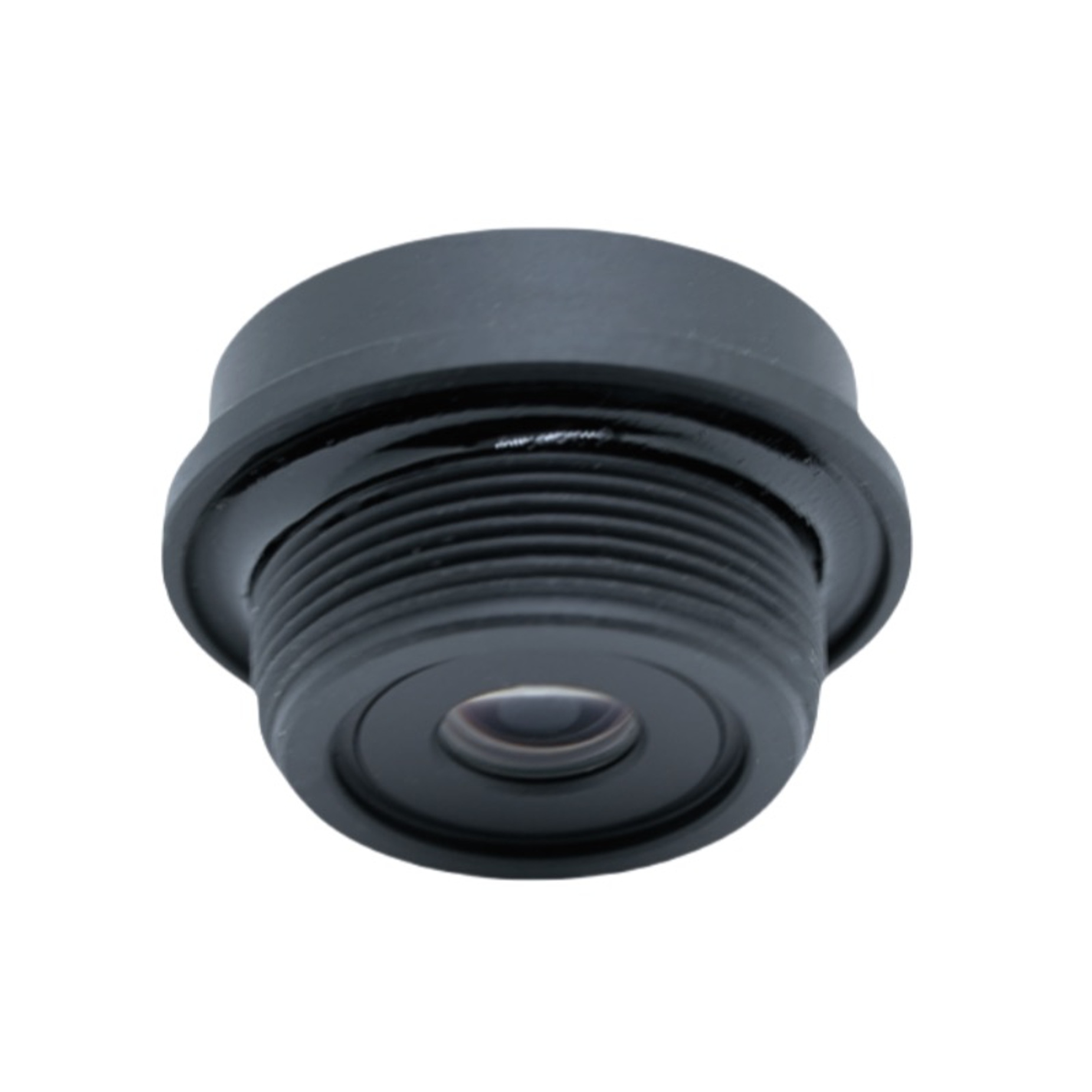

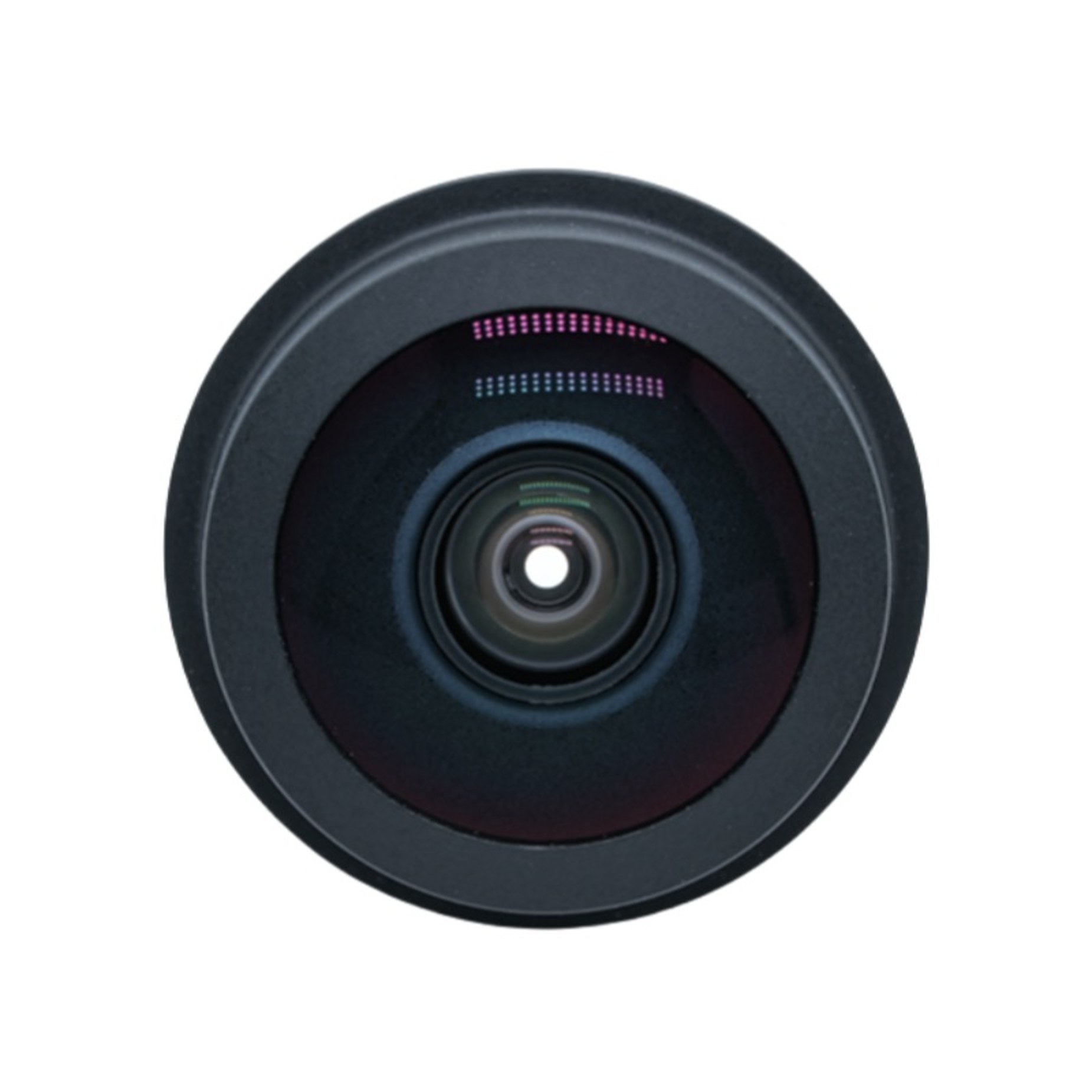

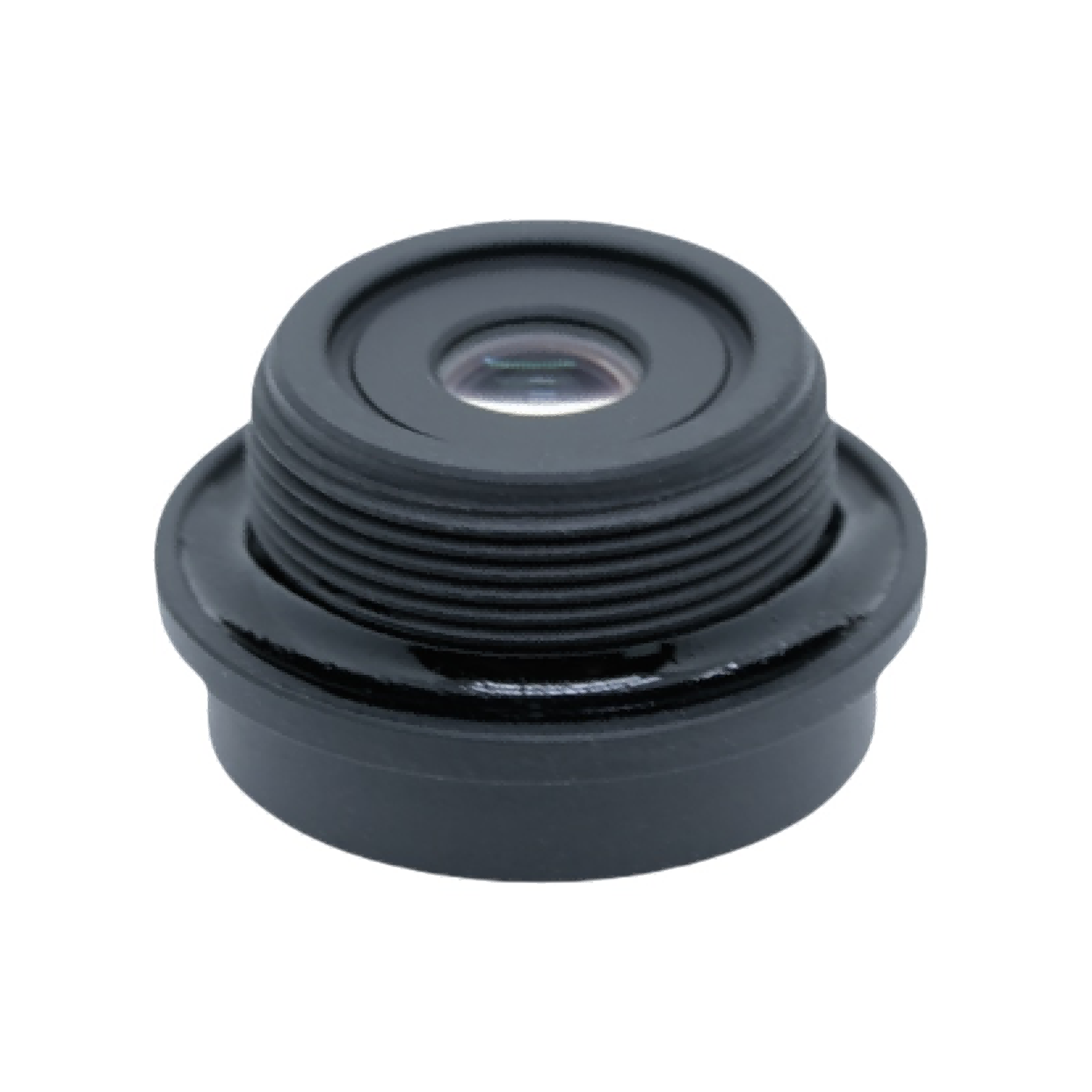

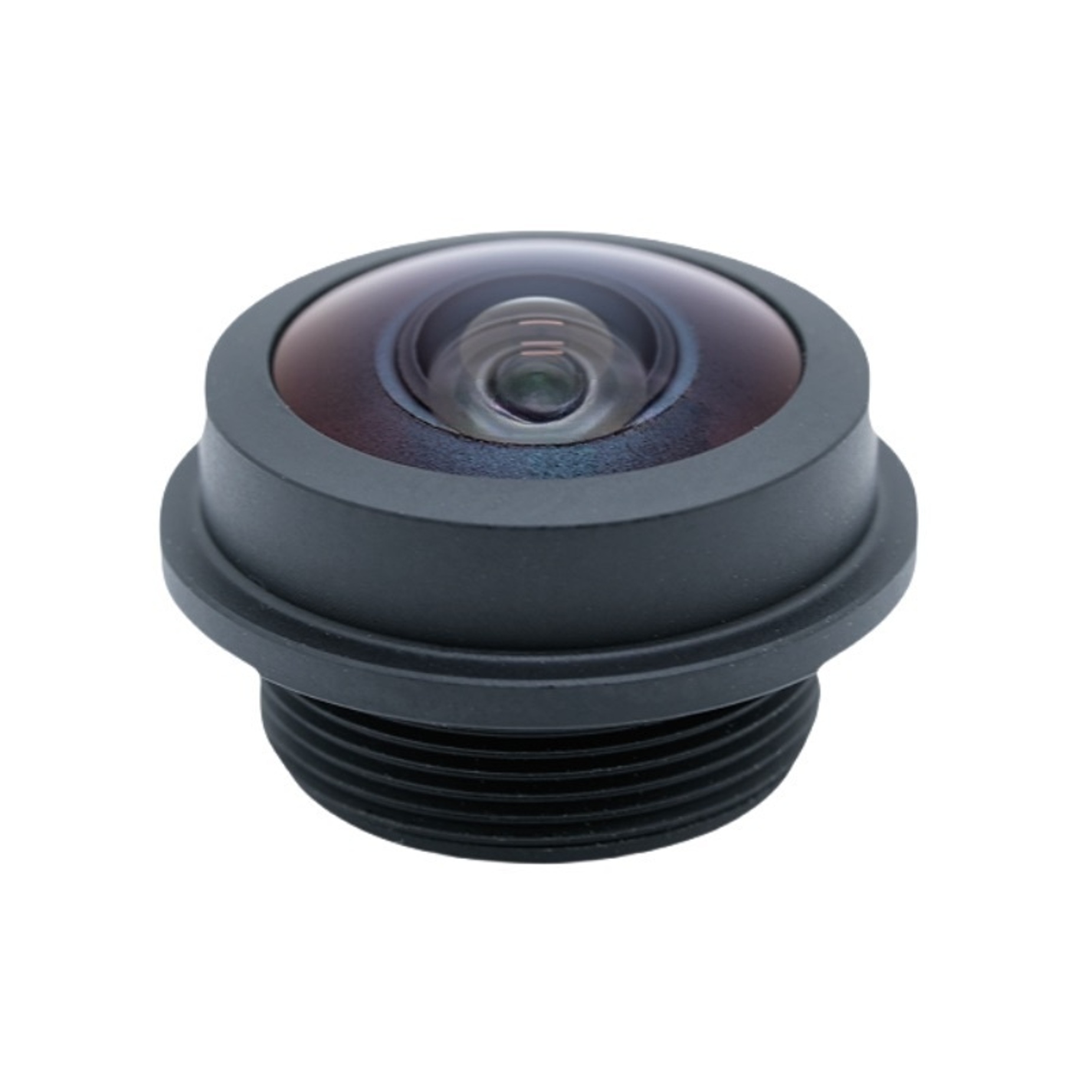

Dieses von BOSHI Optical Technology hergestellte Hochleistungs-Ultraweitwinkelobjektiv mit M12-Anschluss ist für den 1/2,9-Zoll-Sensor optimiert und mit einer Brennweite von 1,8 mm und einer F2,0-Blende ausgestattet, um eine außergewöhnlich große Szenenaufnahmekapazität zu realisieren. Es bietet einen diagonalen Sichtbereich von 208 Grad, um eine vollständige Panoramaaufnahme ohne visuelle Totzonen zu ermöglichen. Die kompakte mechanische Größe ermöglicht eine einfache Einbettung in kleine Kameramodule. Jedes Gerät wird strengen optischen Tests unterzogen, um eine gleichmäßig hohe relative Ausleuchtung und eine beherrschbare F-Theta-Verzerrung zu gewährleisten. BOSHI Optical Technology nutzt ausgereifte optische Fertigungsabläufe, um eine zuverlässige Produktkonsistenz für den Massenauftragsbedarf von Panoramaüberwachungs- und Bildverarbeitungsoptikprojekten aufrechtzuerhalten.

Detaillierte Produktbeschreibung

1. Parameter

Die Brennweite erreicht 1,8 mm mit einer Toleranz von plus und minus 5 Prozent. Diese Brennweite von 1,8 mm unterstützt einen extrem großen Betrachtungswinkel und entspricht den Spezifikationsanforderungen eines 1/2,9-Zoll-Sensors.

Die Arbeitsblende beträgt F2,0 mit einer Toleranz von plus und minus 5 Prozent. Diese F2.0-Blende sorgt für einen ausreichenden Lichteinfall für Aufnahmen in Umgebungen mit wenig Licht.

Die Gesamtlänge der Spur beträgt 13,26 mm mit einer Toleranz von plus und minus 0,3 mm. Die hintere Brennweite beträgt 3,2 mm für die korrekte Fokusposition des Sensors.

Die Sichtfeldspezifikation umfasst einen Diagonalwinkel von 208 Grad, einen Horizontalwinkel von 173 Grad und einen Vertikalwinkel von 93 Grad. Diese 208-Grad-Fisheye-Betrachtungskapazität deckt einen extrem breiten Szenenbereich ab.

Der Wert der F-Theta-Verzerrung wird auf minus 8,0 Prozent eingestellt. Die geringe F-Theta-Verzerrung reduziert die Bildverformung bei der Panoramaausgabe.

Die relative Beleuchtung erreicht 50,0 Prozent. Eine hohe relative Beleuchtung mildert effektiv das Phänomen der dunklen Ecken an den Bildrändern.

Der Hauptstrahlwinkel bleibt unter 18,0 Grad. Dieser Index optimiert die Lichteinfallsbedingungen für den 1/2,9-Zoll-Sensor.

Übernimmt die standardmäßige M12-Objektivschnittstelle mit der Gewindespezifikation M12 multipliziert mit P0,5. Es unterstützt die schnelle Montage und den schnellen Austausch von Standardkamerahardware.

2. Leistungsvorteile

Bietet eine 208-Grad-Fisheye-Ultraweitwinkelabdeckung. Mit einem einzigen Objektiv können große Szenenbereiche erfasst werden, sodass Benutzer die Hardwaremenge und die Gesamtprojektkosten für die Panoramaüberwachung reduzieren können.

Die F2.0-Blende sorgt für eine hervorragende Lichtsammelfähigkeit. Es verbessert die Bildhelligkeit in dunkler Umgebung und verringert den Bedarf an zusätzlicher Aufhelllichtquelle.

Der gut abgestimmte Hauptstrahlwinkel passt zur CMOS-Empfangsfunktion. Es arbeitet mit einer hohen relativen Beleuchtung zusammen, um eine gleichmäßige Helligkeit von der Bildmitte bis zum Bildrand aufrechtzuerhalten.

Eine kontrollierte niedrige F-Theta-Verzerrung gleicht Weitwinkelcharakteristik und Bildrealität aus. Dadurch werden starke Bildverzerrungen vermieden, die bei herkömmlichen Fisheye-Produkten auftreten können.

Das standardmäßige M12-Objektivdesign sorgt für hohe Kompatibilität. Es passt in die meisten handelsüblichen Miniaturkameramodule in der industriellen Bildverarbeitungsoptik.

Optimierte mechanische Abmessungen unterstützen miniaturisiertes Produktdesign. Es spart internen Platz für kompakte Überwachungsgeräte, intelligente Terminals und Roboterausrüstung.

Als Produkte vonOptische BOSHI-TechnologieJedes Objektiv besteht eine Mehrfachprüfung. Die stabile Toleranz von 1,8 mm Brennweite und F2,0-Blende garantiert eine gleichbleibende optische Leistung während der Massenproduktion.

3. Anwendungsbereich

Panoramaüberwachung zur Sicherheitsüberwachung.Dieses Ultraweitwinkelobjektiv eignet sich für Diebstahlsicherungskameras im Innenbereich, Lobby-Überwachungsgeräte und Tür-Panoramakameras. Die 208-Grad-Fisheye-Ansicht deckt den gesamten Raum ab und beseitigt mithilfe des 1/2,9-Zoll-Sensors tote Winkel bei der Überwachung.

Peripherie-Hilfssicht für Kraftfahrzeuge.Das M12-Mount-Objektiv ist in Fahrzeug-Rundumsichtkamerasysteme integriert. Es erfasst umfassende Umgebungsinformationen rund um das Fahrzeug und unterstützt den Fahrer beim sicheren Rückwärtsfahren und Einparken.

Szenarien für industrielle Bildverarbeitungsoptiken.Fabriken setzen dieses Objektiv für großflächige Stationsinspektionen, periphere Sicherheitserkennung und großflächige Standortfotos ein. Eine geringe F-Theta-Verzerrung hilft dem maschinellen Algorithmus, visuelle Daten präzise zu verarbeiten.

Visuelle Hardware für das Smart Home.Kompaktkameramodule für die Heimsicherheit übernehmen dieses Produkt. Es vervollständigt die Vollwinkel-Überwachung von Haushalten und unterstützt die Remote-Echtzeitanzeige mit hoher relativer Beleuchtung, um Tag und Nacht klare Aufnahmen zu erhalten.

Roboterausrüstung zur Umweltwahrnehmung.Serviceroboter und Inspektionsroboter bestücken diese Ultraweitwinkelkomponente. Es erfasst umfassende Umgebungsinformationen zur Hinderniserkennung und Wegplanung.

Miniatur-IoT-Kameramodule. Verschiedene visuelle Terminals für das Internet der Dinge nutzen diese Linse. Die Brennweite von 1,8 mm und die Blende F2,0 erfüllen die Nachfrage nach der Aufnahme breiter Szenen mit kleinen IoT-Kameras.
