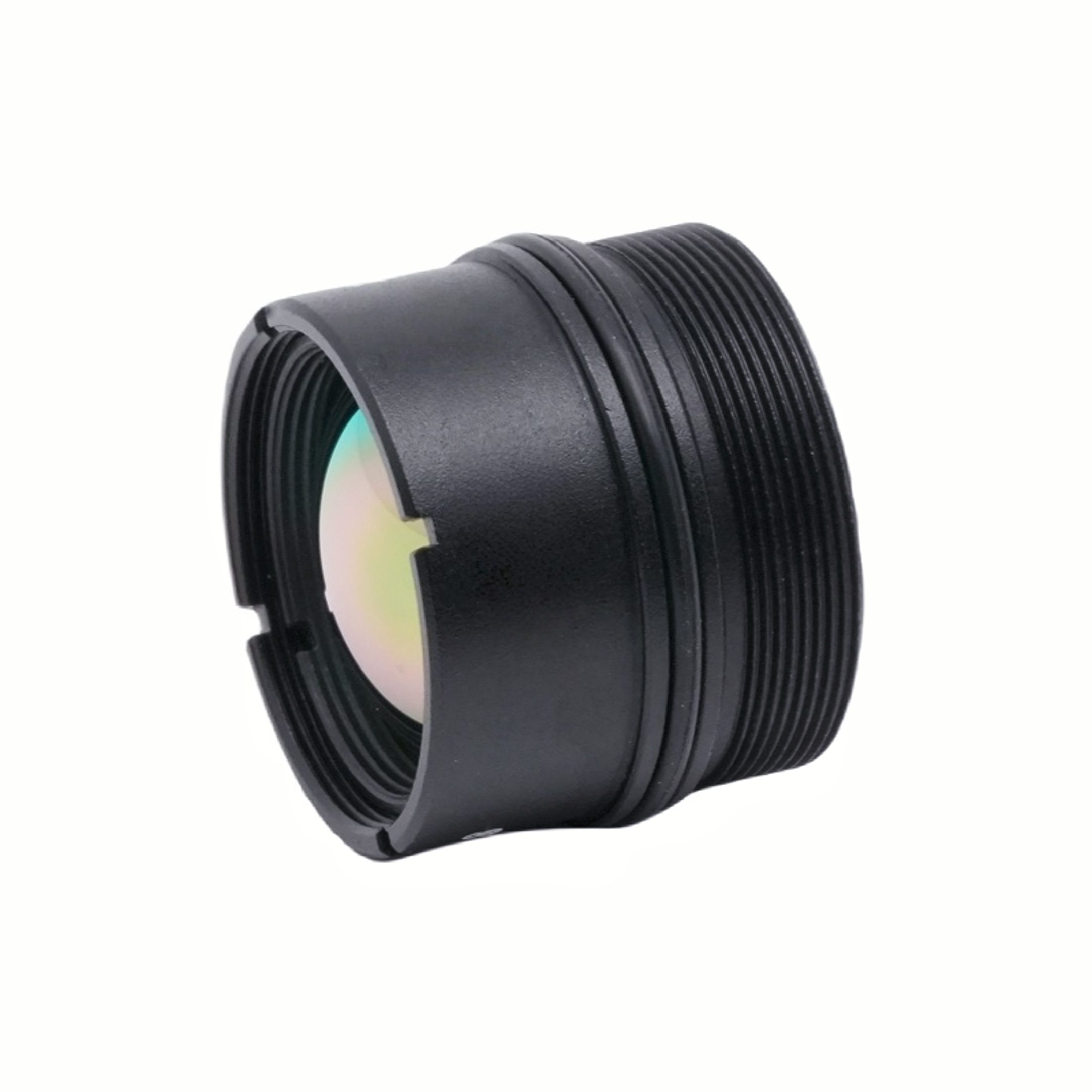

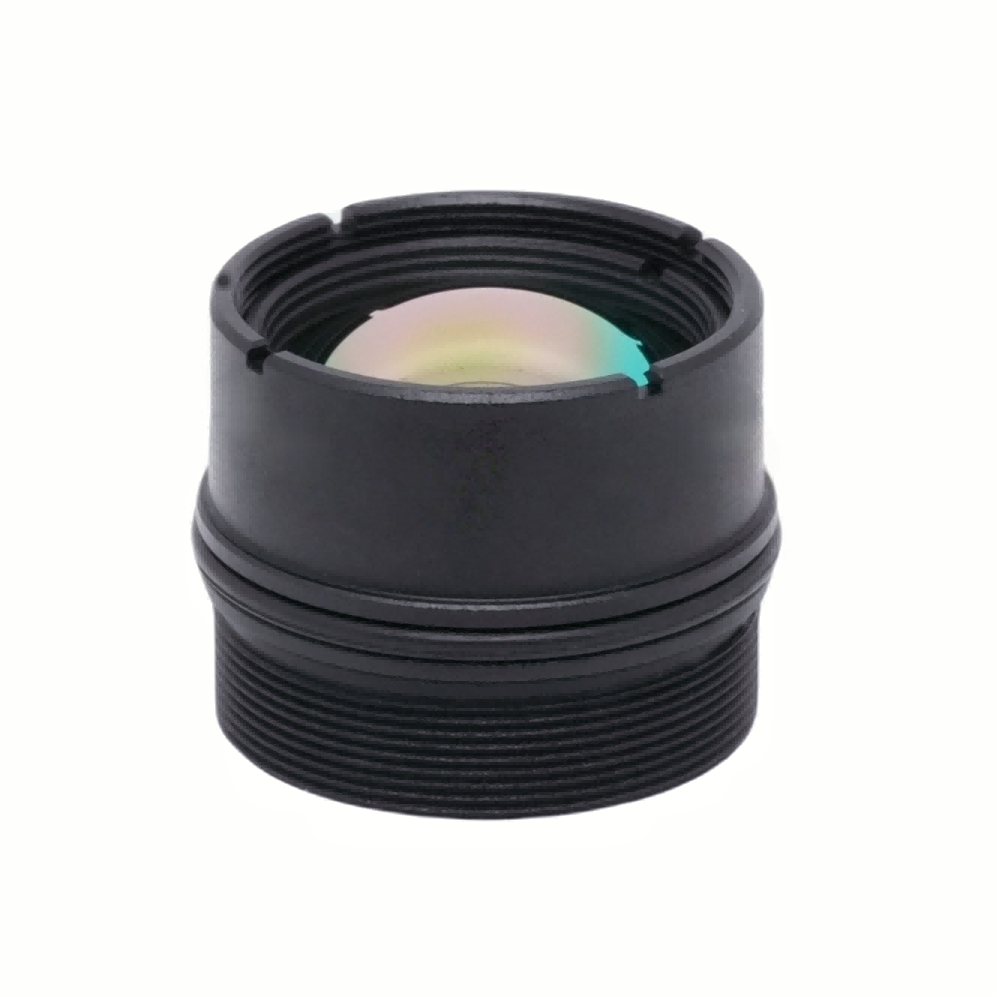

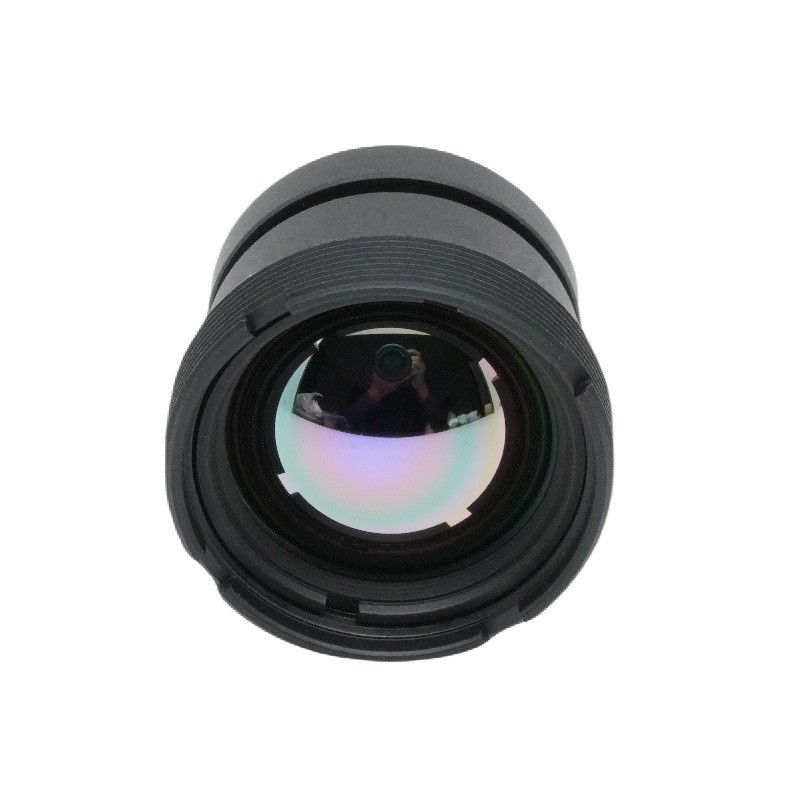

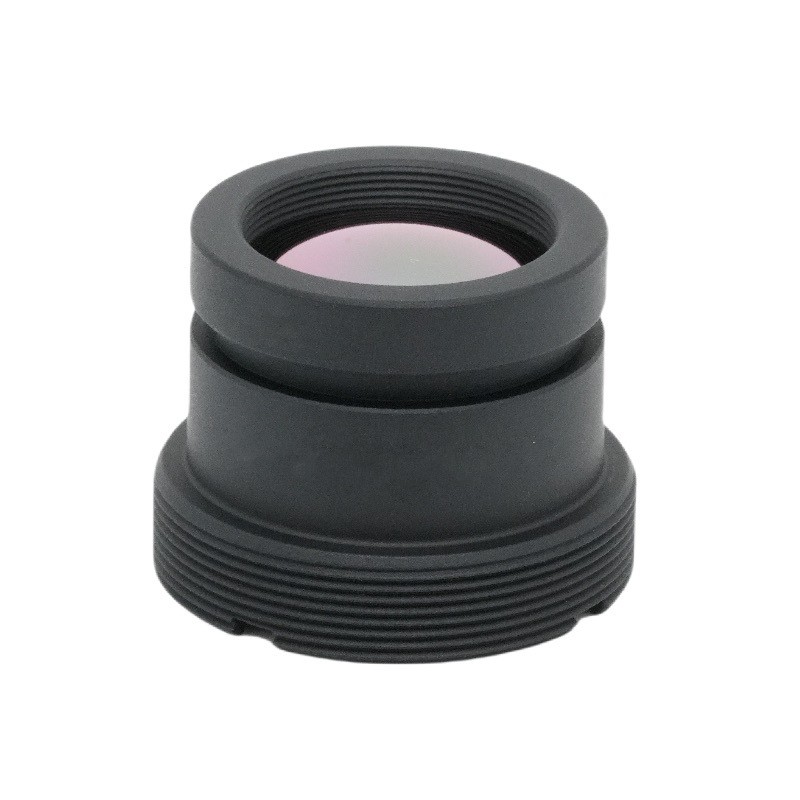

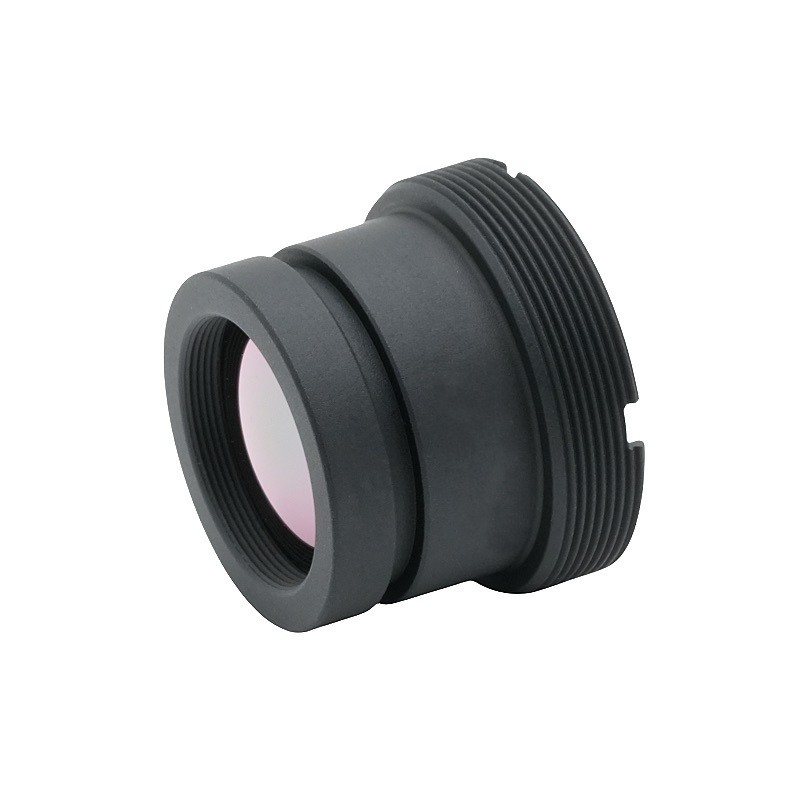

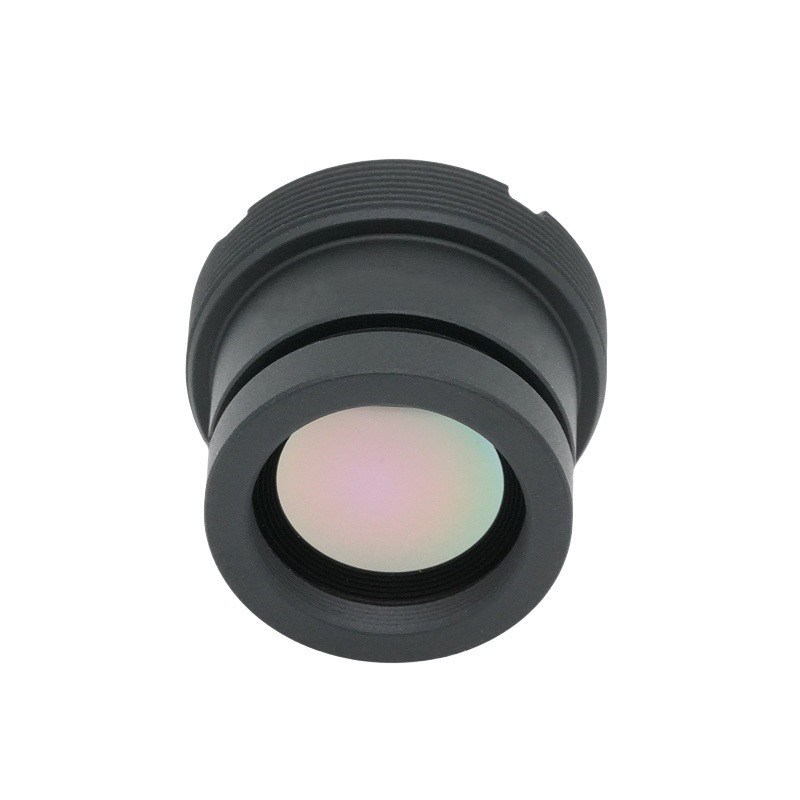

Produktbeschreibung13mm F1.0 M22 12um HD-Objektiv Langwellen-Infrarot-Wärmebildobjektiv
BOSHI-LINSE ist ein führender Hersteller, Lieferant und Exporteur von Standard-M12-Objektiven in China. Wir streben nach perfekter Produktqualität, so dass viele Kunden mit unserem Standard-M12-Objektiv zufrieden sind. Extremes Design, hochwertige Rohstoffe, hohe Leistung und wettbewerbsfähige Preise sind das, was sich jeder Kunde wünscht, und das können wir Ihnen auch bieten. Wir bieten Ihnen den besten After-Sales-Service und eine pünktliche Lieferung.

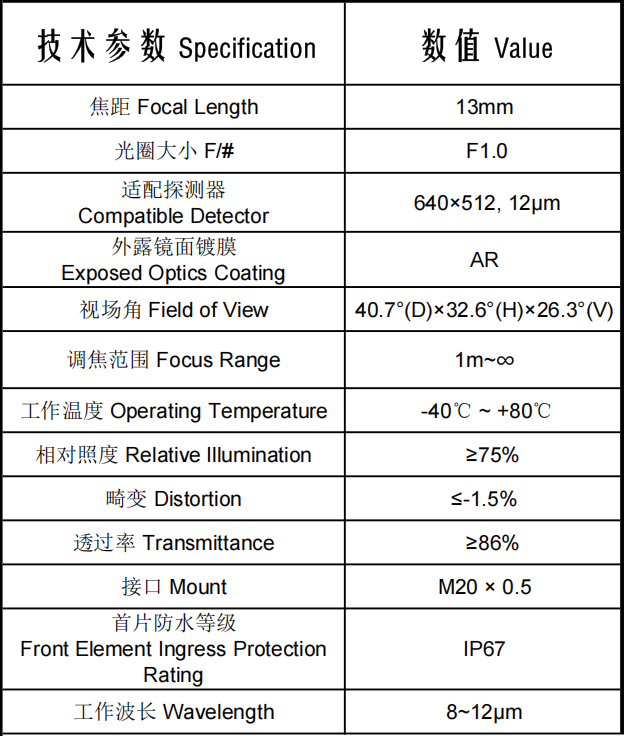

I. Detaillierte Interpretation der Kernparameter

1. Grundlegende optische Spezifikationen

1. 13 mm Brennweite, F1,0 große Blende

F1.0 stellt eine extrem große Lichtdurchlässigkeit unter den Infrarotobjektiven dar und bietet einen weitaus höheren Lichtstrom als herkömmliche F1.4/F1.8-Infrarotobjektive. Bei gleicher thermischer Infrarotstrahlung wird die vom Detektor empfangene Signalintensität erheblich verbessert, was zu einem deutlich besseren Signal-Rausch-Verhältnis für schwache Wärmequellen bei niedrigen Temperaturen und zur Zielbildgebung über große Entfernungen führt.

Die mittlere Brennweite von 13 mm sorgt für ein ausgewogenes Verhältnis zwischen Sichtfeldabdeckung und Fernerkennung und stellt einen Kompromiss zwischen Weitwinkelüberwachung und Temperaturmessung und -erfassung über mittlere bis große Entfernungen dar.

2. Betriebswellenlänge: 8~12μm

Dies ist das standardmäßige atmosphärische Transmissionsfenster für langwelliges Infrarot (LWIR), kompatibel mit ungekühlten Vanadiumoxid-Infrarotdetektoren, dem universellen Wellenband für die Überwachung des menschlichen Körpers, die Messung der Gerätetemperatur und die Wärmebildsicherheit im Freien.

3. Kompatibler Detektor: 640 x 512, 12 μm Pixelabstand

Entspricht gängigen ungekühlten 640-Pixel-Infrarotkamerakernen (universelle Spezifikationen für Hikvision, Dahua, Guide Infrarot, Dali Infrarot usw.). Der Pixelabstand von 12 μm ist die Standardpixelgröße für Industrie- und Sicherheitsinfrarotsysteme und liefert eine moderate Bildauflösung bei kontrollierbaren Gesamtkosten für die Ausrüstung.

4. Sichtfeld: 40,7° (diagonal) × 32,6° (horizontal) × 26,3° (vertikal)

Mittelschmales Sichtfeld mit vielseitiger Einsetzbarkeit:

·Das horizontale Sichtfeld von 32,6° eignet sich für lineare Inspektionsszenarien wie Straßen, Fabrikgelände und Grenzlinien;

·Das vertikale Sichtfeld von 26,3° deckt Szenen mit großen Höhenunterschieden ab, einschließlich Viadukten, Berggebieten und Plattformen;

·Frei von der starken Kantenschwächung, die bei Ultraweitwinkelobjektiven üblich ist, sorgt für ein ausgewogenes Verhältnis von Sichtweite und Bildgleichmäßigkeit.

5. Fokusbereich: 1 m ~ ∞

Unterstützt die Temperaturmessung im Nahbereich von Geräten in 1 m Entfernung und die thermische Fernbeobachtung von Wärmequellen in Tausenden von Metern Entfernung und ermöglicht so zwei Funktionen der Geräteinspektion im Nahbereich und der Sicherheitsüberwachung im Fernbereich mit einem einzigen Objektiv.

2. Bildqualitätsindikatoren

1.AR-Antireflexionsbeschichtung auf freiliegenden Optiken

Eine spezielle Infrarot-Antireflexionsbeschichtung für das Wellenband von 8–12 μm reduziert die Streulichtreflexion auf Linsenoberflächen. Kombiniert mit einer Gesamtdurchlässigkeit von ≥86 % maximiert es die Sammlung der Infrarotenergie und unterdrückt Geisterbilder und Blendung, sodass auch bei hohen Temperaturen und starkem Licht klare Bilder entstehen.

2. Durchlässigkeit ≥86 % (volles Wellenband von 8–12 μm)

Dies ist ein hervorragender Leistungsmaßstab für Infrarotobjektive, da gewöhnliche Infrarotobjektive normalerweise nur eine Durchlässigkeit von 70–80 % erreichen. Eine hohe Durchlässigkeit verstärkt die Vorteile der großen F1.0-Apertur und macht schwache Niedertemperatur-Wärmequellen (z. B. Stromlecks, Wärmeverluste in Rohrleitungen) viel einfacher zu identifizieren.

3.Relative Beleuchtung ≥75 %

Die Helligkeit an den vier Ecken des Bildrahmens bleibt nicht weniger als 75 % der Helligkeit in der Mitte, wodurch eine offensichtliche Verdunkelung an den Rändern bei der großflächigen Panoramaüberwachung vermieden wird. Es ist keine starke Kantenaufhellung durch Software erforderlich (die zu übermäßigem Rauschen führen würde).

4.Verzerrung ≤-1,5 %

Der negative Wert weist auf eine leichte tonnenförmige Verzerrung mit hervorragender Verzerrungskontrolle hin. Gerade Linien in der Szene weisen nahezu keine Biegung auf, wodurch durch optische Verzerrungen verursachte Maß- oder Temperaturmessfehler vermieden werden – ideal für Industrieszenarien, die eine präzise Temperaturmessung und Maßberechnung erfordern.

3. Mechanische und Umweltanpassungsfähigkeit

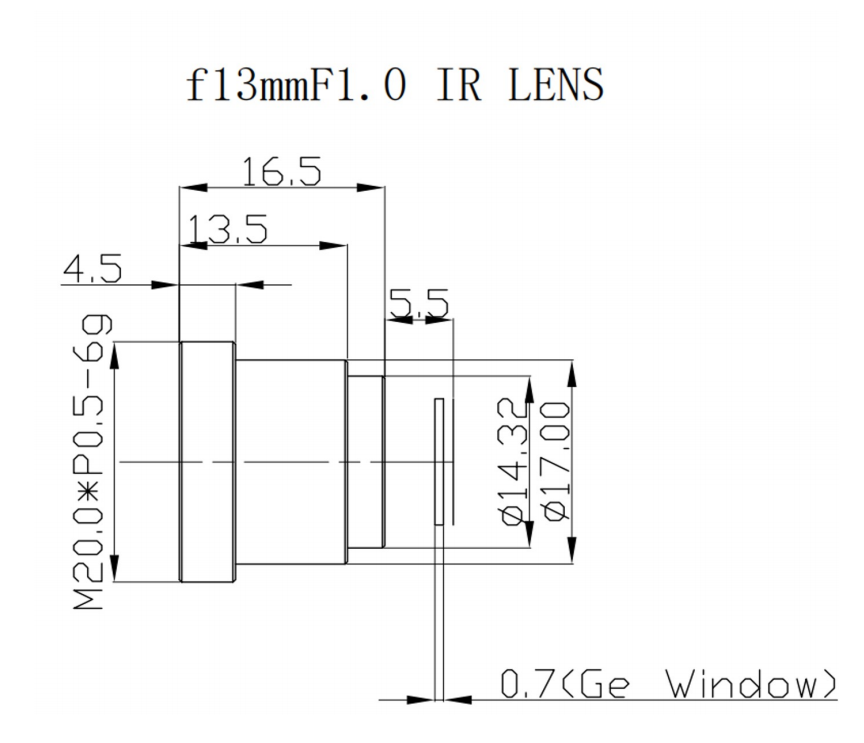

1.Montage: M20 × 0,5

Standardmäßige universelle Gewindeschnittstelle für die Infrarotindustrie, direkt kompatibel mit den meisten gängigen ungekühlten 640-Infrarotkamerakernen auf dem Markt und bietet hohe Kompatibilität und niedrige Austausch-/Integrationskosten.

2. Schutzart des vorderen Elements: IP67

Das vordere Linsenelement ist staub- und wasserdicht und ermöglicht so den direkten Einsatz im Freien ohne zusätzliche Schutzgehäuse. Es widersteht kurzzeitigen Regenspritzern, Sandstaub und feuchten Umgebungen und vereinfacht so die strukturelle Gestaltung kompletter Outdoor-Geräte erheblich.

3. Betriebstemperatur: -40℃ ~ +80℃

Extrem großer Temperaturtoleranzbereich, der eisige Winter im Norden, sengende Sommer im Süden und Hochtemperatur-Industriewerkstätten/Schmelzumgebungen abdeckt. Die Linsenoptik, der Zylinder und die Beschichtung verhindern Delaminierung, Verformung und Fokusverschiebung bei extrem hohen/niedrigen Temperaturen und sorgen so für einen stabilen Betrieb rund um die Uhr.

II. Zusammenfassung der wichtigsten Leistungsvorteile

Vorteil 1: Infrarot-Erkennungsfähigkeit bei extrem geringer Wärmeentwicklung (F1.0 große Blende + 86 % hohe Durchlässigkeit)

Nur wenige Objektive mit der gleichen Brennweite verfügen über die Lichtdurchlässigkeitsblende F1.0. Gepaart mit einer AR-Beschichtung mit hoher Transmission übersteigt die Erkennungsfähigkeit für schwache Wärmequellen bei niedrigen Temperaturen die herkömmlicher F1,4-Objektive bei weitem. Es erfasst deutlich entfernte winzige Hotspots, Wärmelecks in unterirdischen Rohrleitungen und geringfügige Temperaturanstiege in elektrischen Geräten und erhöht so die Genauigkeit der Temperaturmessung und die Alarmempfindlichkeit.

Vorteil 2: Gleichmäßige Bildgebung und geringe Verzerrung, geeignet für Überwachung und präzise Temperaturmessung

Die relative Kantenbeleuchtung von ≥75 % behebt den häufigen „dunklen vier Ecken“-Fehler von Weitwinkel-Infrarotobjektiven. Eine auf 1,5 % kontrollierte Verzerrung gewährleistet die geometrische Wiedergabetreue des Bildes. Bei der industriellen Temperaturmessung, der Inspektion von Stromdefekten und der Wärmeerkennung im Schienenverkehr treten keine durch optische Verzerrung verursachten falschen Temperaturmesswerte auf – perfekt für quantitative Inspektionsanwendungen.

Vorteil 3: Allwettereinsatz im Freien mit vereinfachtem Schutz und stabiler Leistung bei weiten Temperaturen

Der IP67-Frontlinsenschutz und der große Temperaturbereich von -40 bis 80 °C ermöglichen die direkte Installation auf offenen Feldern, Umspannwerken, Bergwerken und Autobahnen ohne kundenspezifische wasserdichte Gehäuse. Bei extremen Temperaturen treten keine Fokusdrift oder Beschichtungsfehler auf, wodurch die Gesamtkosten für die Geräteintegration und die Ausfallraten gesenkt werden.

Vorteil 4: Hohe Vielseitigkeit, kompatibel mit Mainstream 640-Infrarotkamerakernen

Das 12μm 640×512-Format ist die beliebteste Spezifikation für ungekühlte Infrarotdetektoren. Die M20×0,5-Standardgewindebefestigung ermöglicht Herstellern von Sicherheits-, industriellen Temperaturmess- und fahrzeugmontierten Infrarotgeräten eine Massenintegration mit ausgereifter Lieferkettenanpassung.

Vorteil 5: Integrierte Nah- und Fernfokussierung

Durch die kontinuierliche Fokussierung von 1 m Nahdistanz bis unendlich kann ein einziges Objektiv zwei Szenarien abdecken: Geräteinspektion über kurze Entfernungen (Schaltschränke, Motoren) und Sicherheitsüberwachung über große Entfernungen (Grenzlinien, Fabrikgelände). Dadurch wird die Lagervielfalt reduziert, da die Notwendigkeit, Objektive mit unterschiedlichen Brennweiten auf Lager zu halten, entfällt.

III. Segmentierte Anwendungsfelder

1. Energie- und Energiewirtschaft (Kernanwendungsszenario)

·Infrarot-Temperaturmessung für Umspannwerke und Stromverteilungsräume: Erfasst geringfügige Temperaturanstiege an Steckverbindern, Sammelschienen und Leistungsschaltern; geringe Verzerrung garantiert präzise Temperaturmessungen; Der IP67-Schutz passt sich an Umspannwerksumgebungen im Freien an.

·Ferninspektion von Übertragungsleitungen und -masten: Die 13-mm-Brennweite gepaart mit der großen Blende F1.0 erkennt Drahtlitzenbrüche und Isolatorerwärmungsfehler in Tausenden von Metern Entfernung; Die große Temperaturtoleranz passt sich starken Temperaturschwankungen im Feld an.

·Hot-Spot-Erkennung für Photovoltaik-Kraftwerke: Die hohe Durchlässigkeit erkennt schwache Hot-Spots auf PV-Modulen, während eine gleichmäßige relative Beleuchtung eine schattenfreie Abbildung des gesamten PV-Arrays liefert.

2. Sicherheit im Freien und Grenzüberwachung

·Einbruchfrühwarnung für Fabrikgelände, Ölfelder und Minen: Das 8–12 μm-Wellenband durchdringt völlige Dunkelheit und dünnen Nebel; Die F1.0-Blende erfasst die schwache Infrarotstrahlung des menschlichen Körpers und das horizontale Sichtfeld von 32,6° passt zu linearen Wandumfangsanordnungen.

· Allwetter-Nachtsichtgerät für Grenz- und Küstenverteidigung: Die Kältebeständigkeit von -40 °C passt sich an das kalte Klima im Norden an und die Schutzart IP67 widersteht Regen, Schnee und Sandstürmen, um Wärmequellen von Personen und Fahrzeugen über große Entfernungen zu identifizieren.

·Wärmebild-Brandwarnung und Geschwindigkeitsmessung für Autobahnen und Tunnel: Geringe Verzerrung sorgt für eine genaue Berechnung der Fahrzeuggröße und -position, und das Objektiv widersteht Nebel und Staub in feuchten Tunnelumgebungen, ohne zu beschlagen.

3. Vorausschauende Wartung für Industrieanlagen

·Geräteüberwachung in Hochtemperaturwerkstätten für Metallurgie und Schmelzen: Verträgt Umgebungstemperaturen von bis zu +80 °C, um Überhitzungsfehler an Hochöfen, Förderbandlagern und Motoren zu erkennen.

·Wärmeleckprüfung für chemische Rohrleitungen und Lagertanks: Unterstützt das Nahbereichsscannen von Geräten im Umkreis von 1 m und das Screening vollständiger Rohrleitungen über große Entfernungen; Die hohe Durchlässigkeit erfasst winzige Wärmeleckstellen.

·Erkennung der Temperaturkontrolle für Serverräume und Energiespeicherschränke im Rechenzentrum: Erkennt ungewöhnliche Temperaturanstiege in Batteriepaketen und Servern und ermöglicht so eine frühzeitige Warnung vor Brandgefahr.

4. Schienenverkehr und fahrzeugmontierte Infrarotsysteme

·Infrarotüberwachung an Bord von Hochgeschwindigkeits- und U-Bahnen: Erkennt Überhitzung an Schienenbefestigungen und Zugbremssystemen; Die große Temperaturtoleranz passt sich saisonalen Außentemperaturschwankungen an und die Schutzart IP67 widersteht Tunnelwassernebel und Staub.

·Fahrzeug-Nachtsicht-Fahrassistenz: Identifiziert Fußgänger und Wärmequellen von Tieren nach Einbruch der Dunkelheit; Das mittlere Sichtfeld gleicht die Vorwärtserkennung über große Entfernungen mit der Abdeckung am Straßenrand aus.

5. Waldbrandverhütung und Inspektion natürlicher Ressourcen

UAV oder bodengestützte Schwenk-Neige-Waldbrandüberwachung: Identifiziert versteckte Brandherde tief in Wäldern aus großer Entfernung; Seine Fähigkeit zur Erkennung schwacher Wärmequellen erkennt frühzeitig schwelende Brände vor offenen Flammen. Das wasserdichte und temperaturbeständige Design für den Außenbereich passt sich an komplexe Gebirgsklimata an.

6. Zivile Temperaturüberwachung und Notfallrettung

·Überprüfung der Personaltemperatur in Fabriken und Häfen: Eine gleichmäßige Beleuchtung sorgt für eine fehlerfreie, gleichzeitige Temperaturmessung an Rahmenkanten durch mehrere Personen, und der wetterunabhängige Betrieb im Freien vermeidet Störungen durch Sonnenlicht und Regen.

·Suche und Rettung durch Feuerwehrleute: Durchdringt dichten Rauch, um eingeschlossene Opfer zu lokalisieren; Die kurze Fokussierentfernung unterstützt die Suche in Innenräumen auf engstem Raum, während der Modus mit großer Reichweite ganze Brandherde scannt.

IV. Differenzierungsvorteile gegenüber Konkurrenzprodukten

Im Vergleich zu gewöhnlichen 13-mm-Langwellen-Infrarotobjektiven F1,4/F1,8 mit derselben Brennweite bietet dieses Produkt wesentliche Unterscheidungsmerkmale:

·Verdoppelte Lichtdurchlässigkeit für höhere Empfindlichkeit gegenüber Niedertemperatur-Wärmequellen;

·Eingebauter IP67-Frontlinsenschutz, der das gesamte strukturelle Design der Ausrüstung vereinfacht;

·Geringere Verzerrung und höhere relative Randausleuchtung für überlegene Zuverlässigkeit in professionellen Temperaturmessszenarien;

·Stabile Leistung über den gesamten Temperaturbereich von -40 bis 80 °C mit besserer Anpassungsfähigkeit an extreme Umgebungen.

Unser Starlight-Objektiv kann in Smart-Home-Webcams und Kameras mit künstlicher Intelligenz installiert werden.

13mm F1.0 M22 12um HD-Objektiv Langwellen-Infrarot-Wärmebildobjektiv Sicherheitsüberwachung Starlight-Objektiv, Objektiv mit Standard-M12-Gewindeschnittstelle, mit 2,0 F/NO, 6G-Struktur, leichter, mit hoher Kosteneffizienz! Wenn Sie an unserem Standard-Starlight-Objektiv interessiert sind, können Sie uns jetzt kontaktieren, wir werden Ihnen rechtzeitig antworten!

Das Produkt weist die folgenden spezifischen Eigenschaften auf:

1. Produktmerkmale: Vollständig aus Kunststoff gefertigt, können wir unseren Kunden gleichzeitig einen niedrigeren Kaufpreis anbieten, während wir die Qualität der Produkte gewährleisten.

2. Produktvorteile: Großer Winkel, kleine Größe, großer Tiefenschärfebereich.

Wir warten gespannt auf Ihren Kauf und freuen uns darauf, Ihnen das beste Kooperationserlebnis und eine tiefere geschäftliche Zusammenarbeit zu bieten.
