Infrarot-Thermoobjektiv mit 13 mm Brennweite

Produktbeschreibung

Hergestellt vonBOSHI OptischTechnologie: Dieses ungekühlte 13-mm-F1.0-Wärmebildobjektiv ist für das langwellige Infrarotband von 8–12 μm optimiert. DasWärmebildobjektivist perfekt auf Detektoren mit einer Auflösung von 640×512 und einer Pixelabmessung von 12 μm abgestimmt. Mit der großen Blende F1.0 erfasst das Objektiv schwache Infrarotstrahlung und liefert klare Wärmebilder bei kontrastarmen Szenen. Sein vorderes optisches Element erreicht die Schutzart IP67 und freiliegende Oberflächen sind mit einer haltbaren AR-Beschichtung versehen, um eine stabile Leistung in schwierigen Außenumgebungen zu gewährleisten. Der Fokus reicht von 1 Meter bis unendlich und die Arbeitstemperatur reicht von -40℃ bis +80℃. Die kompakte M20×0,5-Halterung ermöglicht eine bequeme Montage. BOSHI Optical Technology führt eine strenge optische Kalibrierung durch, um eine stabile und konsistente optische Qualität für die Massenintegration von Wärmebildgeräten zu gewährleisten.

Ausführliche Produktbeschreibung

Parameter

1. Brennweite und Blende: Dieses ungekühlte Wärmebildobjektiv verfügt über eine feste Brennweite von 13 mm und eine ultraschnelle F1.0-Blende. Die große Aperturstruktur maximiert die Aufnahme von Infrarotphotonen, was zu einer deutlichen Verbesserung des Signal-Rausch-Verhältnisses für abgestimmte Wärmesensoren führt und die Grundlage für eine qualitativ hochwertige Wärmebildausgabe legt.

2. Arbeitsspektrum: Es arbeitet innerhalb des 8–12 μm LWIR-Bandes, das als wichtigstes atmosphärisches Übertragungsfenster für die passive Wärmeerkennung fungiert und eine zuverlässige Wärmesignalerfassung unter den meisten Arbeitsbedingungen im Freien ermöglicht.

3. Detektorkompatibilität: Das Objektiv ist auf Detektoren mit einer Auflösung von 640 x 512 und 12 μm Pixel zugeschnitten. Es bietet ein diagonales Sichtfeld von 40,7°, ein horizontales Sichtfeld von 32,6° und ein vertikales Sichtfeld von 26,3° und erfüllt Beobachtungsanforderungen mittlerer Entfernung.

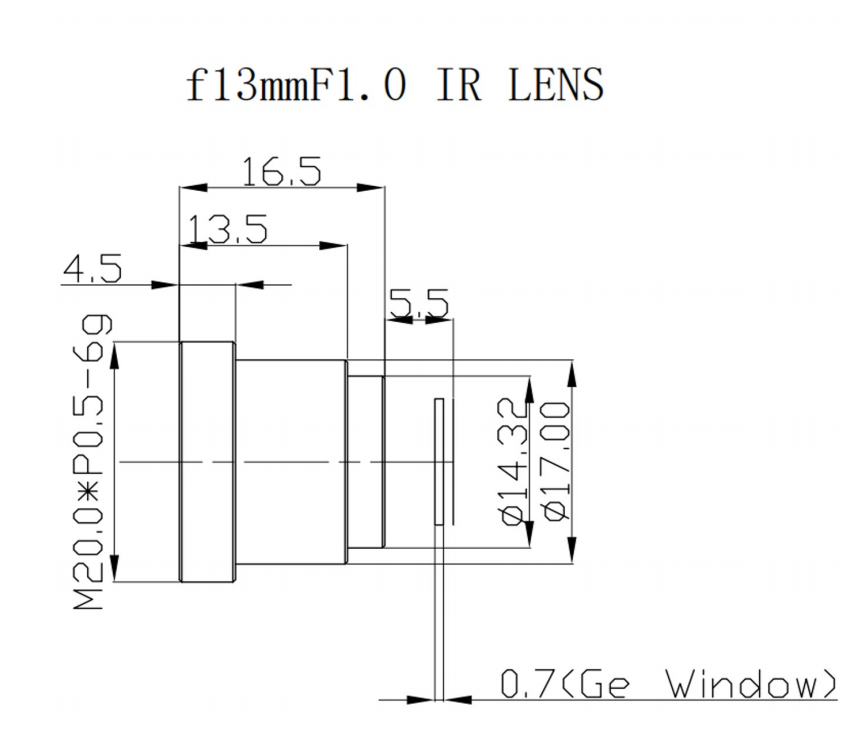

4. Mechanische und Umgebungsspezifikationen: Die M20×0,5-Halterung ermöglicht eine einfache und zuverlässige Montage. Die vordere optische Komponente realisiert die Schutzart IP67. Die Betriebstemperatur reicht von -40℃ bis +80℃ und passt sich daher an extrem kalte und heiße Außenumgebungen an. Der Fokusbereich reicht von 1 Meter bis unendlich und unterstützt die thermische Zielerkennung sowohl in der Nähe als auch in der Ferne.

5. Optischer Index: Die Gesamtdurchlässigkeit beträgt nicht weniger als 86 %, die relative Beleuchtung beträgt nicht weniger als 75 %. Die Verzerrung wird innerhalb von ≤-1,5 % kontrolliert. Auf freiliegende optische Oberflächen wird eine Antireflexionsbeschichtung aufgetragen, um den Reflexionsverlust an der Oberfläche zu reduzieren. Alle Parameterindikatoren werden von BOSHI Optical Technology streng auf die Konsistenz der Chargenprodukte geprüft.

Leistungsvorteile

1. Hervorragende Wärmeempfindlichkeit bei schwachem Licht. Als F1.0-LWIR-Objektiv sammelt es wesentlich mehr Infrarotenergie im Vergleich zu Infrarotobjektiven mit kleinerem Blendenwert. Diese Fähigkeit verbessert die Bildschärfe bei Erkennungsaufgaben über große Entfernungen und sorgt für eine zuverlässige Bildleistung bei kontrastarmen Wärmebildern.

2. Günstige optische Gleichmäßigkeit. Eine hohe relative Beleuchtung sorgt für eine gleichmäßige Helligkeit im gesamten Bildrahmen und vermeidet das Phänomen dunkler Ecken. Durch die geringe Verzerrung bleiben reale geometrische Merkmale von Zielen erhalten und eine zuverlässige Bildbasis für Zielmessungen und Zielerkennungsarbeiten geschaffen.

3. Hohe spektrale Nutzungseffizienz. Die AR-Beschichtung plus ≥86 % Gesamtdurchlässigkeit reduziert den Infrarot-Energieverlust maximal. Es kann das Leistungspotenzial abgestimmter ungekühlter Infrarotdetektoren voll ausschöpfen und die Hardwarekapazität von Wärmebildobjektiven voll ausschöpfen.

4. Starke Anpassungsfähigkeit an die Umwelt. Dank der wasserdichten und staubdichten IP67-Vorderlinsenstruktur sind für viele Installationsszenarien keine zusätzlichen externen Schutzfenster erforderlich. Der große Betriebstemperaturbereich verhindert Defokussierung und Leistungsabweichung, wenn sich die Umgebungstemperatur drastisch ändert. BOSHI Optical Technology führt für dieses Produkt mehrere Runden zur Überprüfung der Umweltzuverlässigkeit durch.

5. Bequeme kompakte Integration. Die standardmäßige M20×0,5-Halterung unterstützt die nahtlose Installation in miniaturisierten Wärmebildkameras, die von kooperativen Systementwicklern entwickelt wurden. Die Gesamtstruktur ist kompakt und spart Platz für Wärmebildgeräte.

Anwendungsfelder

1. Grenzsicherung und Perimeterüberwachung. Die ungekühlte thermische Linse unterstützt die thermische Überwachung im Außenbereich rund um die Uhr. Es erfasst Tag und Nacht thermische Signaturen eindringender Objekte und unterstützt die Perimeter-Einbruchserkennung an Sicherheitsstandorten.

2. Industrielle vorausschauende Wartung. DasWärmebildobjektivErfasst thermische Überhitzungssignale von Energieanlagen, mechanischen Anlagen und Rohrleitungen. Es hilft Bedienern, versteckte Überhitzungsfehler zu erkennen, bevor es zu einem Geräteausfall kommt, und unterstützt die Zustandsprüfung von Industrieanlagen.

3. Wärmebildkamera für Kraftfahrzeuge. Es dient für Aftermarket-Infrarot-Nachtsicht-Fahrassistenzsysteme. Die spektrale Empfindlichkeit von 8–12 μm hilft Fahrzeugsystemen, Straßenhindernisse und lebende Ziele bei Nachtfahrten oder schlechten Sichtverhältnissen zu erkennen.

4. Unbemannte Systeme. Es dient als thermische Nutzlast für kleine UAVs und unbemannte Bodenfahrzeuge. Es liefert Wärmebilddaten für Such- und Rettungseinsätze, Feldpatrouillen und Aufgaben zur Situationserkennung.

5. Brandschutz und Waldüberwachung. Die LWIR-Linse identifiziert frühzeitig versteckte Wärmequellen in Waldgebieten. Es unterstützt die Frühwarnung vor Waldbrandrisiken, bevor offene Flammen entstehen.

6. Gebäudeenergieaudit. Es führt thermische Inspektionen für Gebäudestrukturen durch. Benutzer können mithilfe von Wärmebildern die Position von Wärmeverlusten, Luftleckstellen und Isolierungsdefekte lokalisieren und so bei der energiesparenden Sanierung von Gebäuden helfen.

7. Meeresüberwachung. Es ermöglicht die Erkennung maritimer Ziele bei Tag und Nacht bei nebligen Meeresbedingungen. Es bietet eine stabile Wärmebildausgabe für Offshore-Überwachungsaufgaben.
