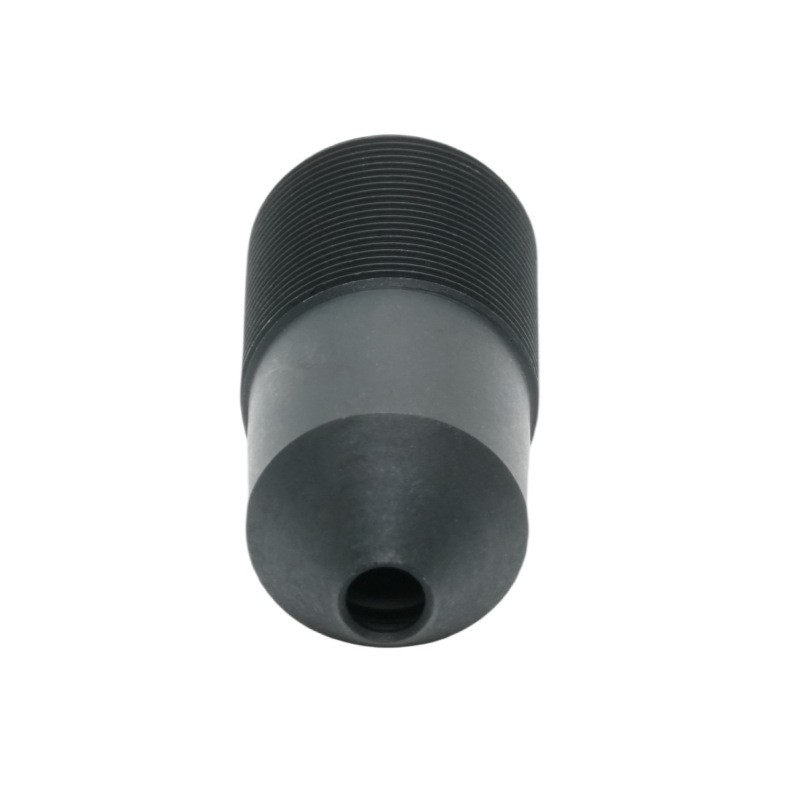

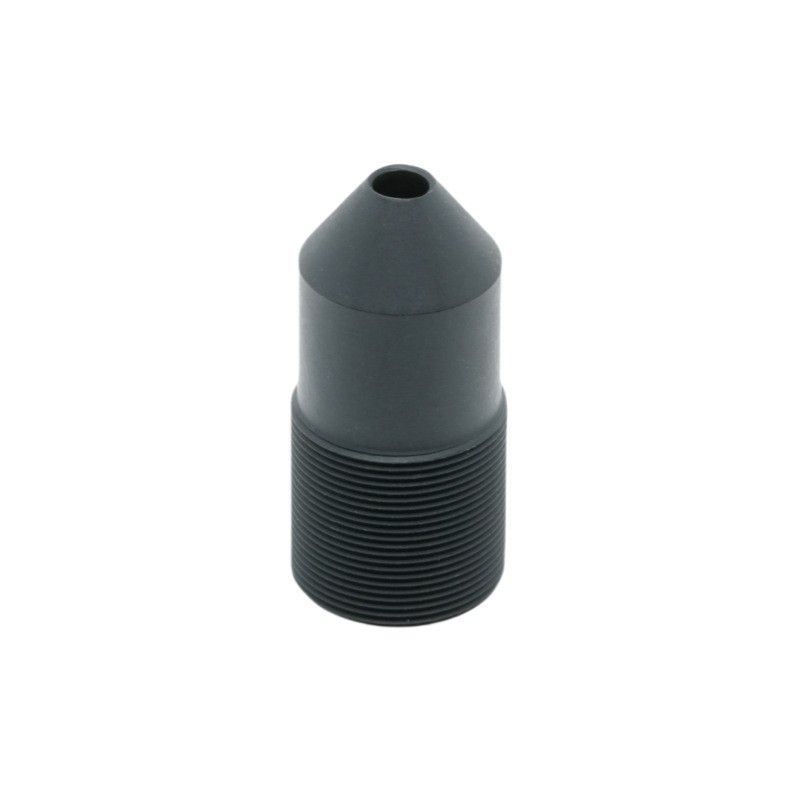

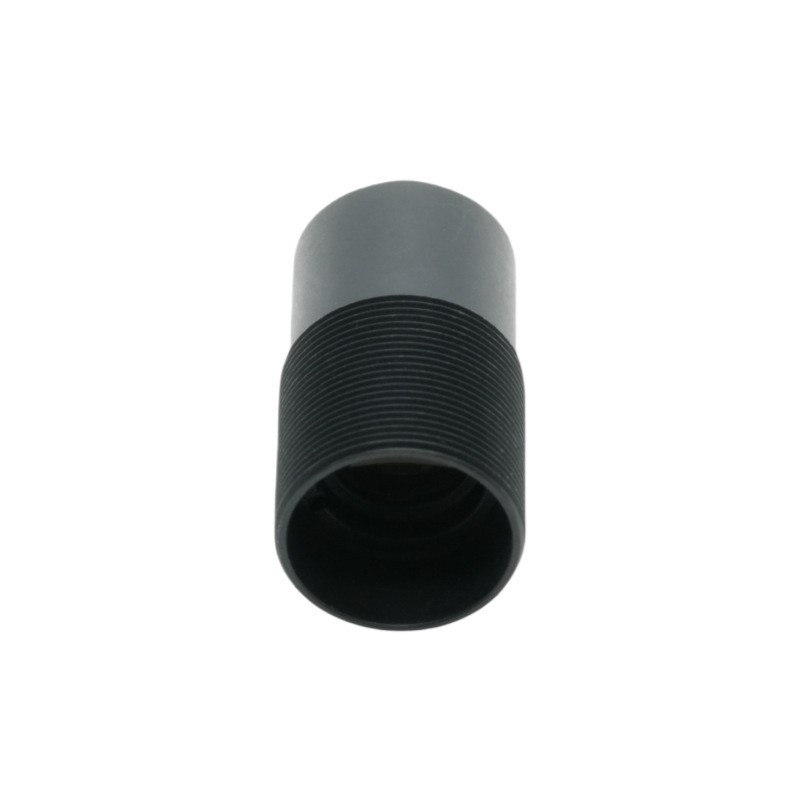

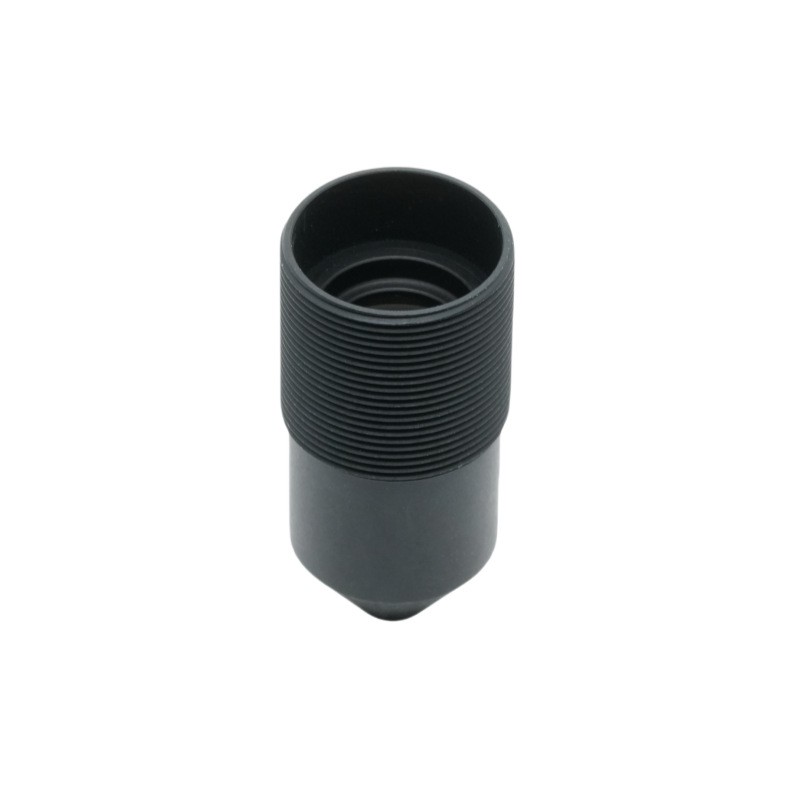

16 mm konische Kegellinse

Produktbeschreibung:

Das PL-1645F-M12 von BOSHI Optical Technology ist ein kompaktes Festbrennweitenobjektiv mit 16 mm Brennweite und F4,5-Blende, das speziell für Sensoren im 1/2-Zoll-Format entwickelt wurde. Dieses M12-Mount-Objektiv ist mit einer 4-Glas-Element-Ganzglaskonstruktion ausgestattet und bietet ein diagonales Sichtfeld von 28,3° und unterstützt einen maximalen Bildkreis von Ø8,5 mm, was es zur idealen Ergänzung für 1/2-Zoll- und kleinere Bildgeber macht platzbeschränkte Bildverarbeitungssysteme. Mit einer mechanischen hinteren Brennweite von 3,65 mm und einer Gesamtspurlänge von nur 28,65 mm lässt sich der PL-1645F-M12 nahtlos in Kameramodule auf Platinenebene für industrielle Inspektion, biometrische Identifizierung und eingebettete Bildgebungsanwendungen integrieren. BOSHI Optical Technology hat dieses 16-mm-F4,5-Objektiv für eine hervorragende Rand-zu-Rand-Ausleuchtung optimiert und erreicht eine relative Ausleuchtung von 95 % und eine extrem niedrige TV-Verzerrung von -0,25 %, was eine originalgetreue Bildwiedergabe auch in kontrastreichen Szenen gewährleistet. Der Hauptstrahlwinkel wird streng auf unter 8° kontrolliert, wodurch Vignettierung und Farbverschiebung in Kombination mit modernen CMOS-Sensoren minimiert werden. Ob in der Fabrikautomation, bei Logistik-Barcode-Lesegeräten oder in medizinischen Bildgebungsgeräten – dieses 1/2-Zoll-Sensorobjektiv bietet eine ausgewogene Mischung aus Auflösung, Kompaktheit und Kosteneffizienz. Vertrauen Sie auf BOSHI Optical Technology, wenn es um zuverlässige optische Leistung für Ihr Bildverarbeitungsprodukt der nächsten Generation geht. Das PL-1645F-M12 setzt den Maßstab für Präzision in der M12-Objektivkategorie.

Detaillierte Produktbeschreibung:

1. Detaillierte Parameter

Brennweite (EFL):16 mm ±5 % – Bietet eine moderate Teleperspektive, ideal für die Objekterkennung bei Arbeitsabständen zwischen 100 mm und 2000 mm.

Blende (F/NO):F4,5 ±5 % – Gleicht Lichtdurchsatz mit Schärfentiefe aus, geeignet für Innen- und gut beleuchtete Außenumgebungen ohne Einbußen bei der Auflösung.

Optischer Aufbau:4G (Ganzglaselemente) – Gewährleistet im Vergleich zu Hybrid-Kunststoff-Glas-Designs thermische Stabilität, hohe Lichtdurchlässigkeit und Widerstandsfähigkeit gegen Umwelteinflüsse.

Bildkreis:Ø8,5 mm max. – Deckt 1/2-Zoll-Sensoren vollständig ab (Diagonale ~8 mm) und ist abwärtskompatibel mit 1/2,3-Zoll- und 1/3-Zoll-Formaten.

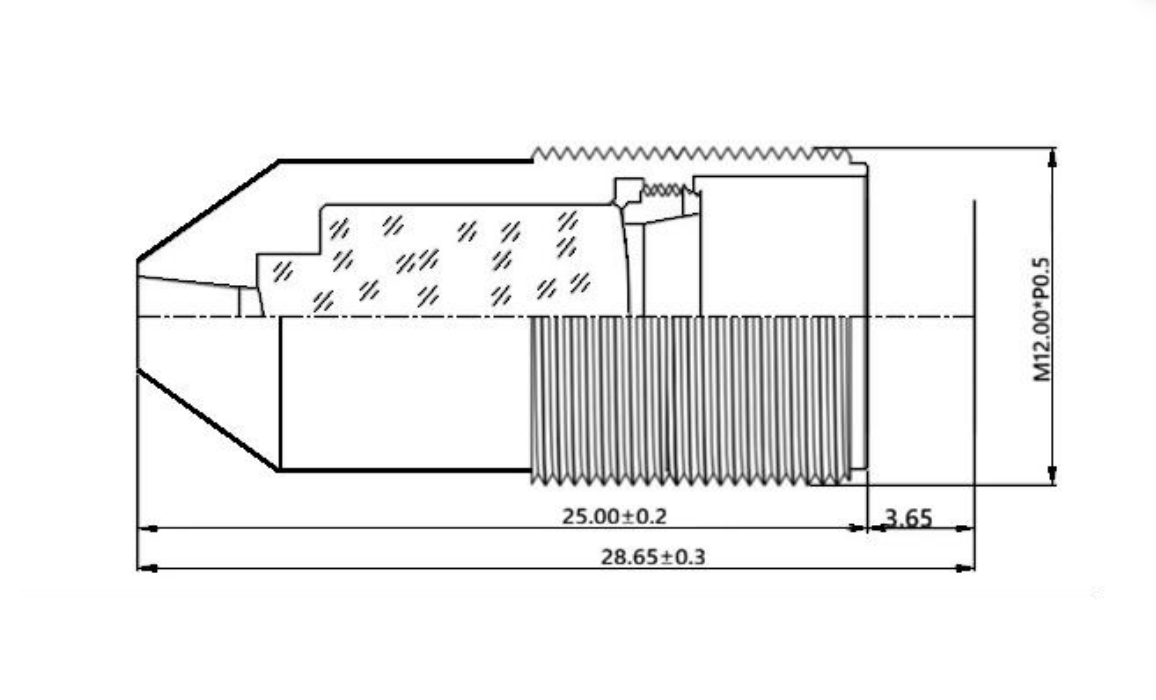

Mechanische Hinterbrennweite:3,65 mm ±0,2 – Ermöglicht eine einfache Integration mit Standard-M12-Sensorplatinen und optionalen IR-Sperrfilterhaltern.

Gesamtlänge der Strecke:28,65 mm ±0,3 – Ultrakompaktes Profil für miniaturisierte Kameras in Drohnen, Handgeräten und Überwachungsknoten.

TV-Verzerrung:-0,25 % – Nahezu unsichtbare Tonnenverzerrung, entscheidend für Mess- und OCR-Anwendungen.

Relative Beleuchtung:95,0 % – Außergewöhnliche Gleichmäßigkeit, wodurch die Notwendigkeit einer Flatfield-Korrektur bei der Nachbearbeitung reduziert wird.

CRA (Chief Ray Angle):<8° – Passt zum Mikrolinsen-Array der meisten 1/2-Zoll-Sensoren von Sony, ON Semi und OmniVision und verhindert Farbschattierungen.

Montieren:M12×P0,5 – Industriestandardgewinde für schnelle Austauschbarkeit und aktive Ausrichtung.

2. Leistungsvorteile

Hohe Gleichmäßigkeit und geringe Verzerrung: Die relative Ausleuchtung von 95 % und die Verzerrung von -0,25 % stellen sicher, dass das Objektiv mit 16 mm Brennweite und F4,5-Blende geometrisch genaue Bilder mit minimalem Abfall erzeugt, wodurch der algorithmische Korrekturaufwand in Bildverarbeitungspipelines reduziert wird.

Optimiertes CRA für moderne Sensoren: Mit einem Hauptstrahlwinkel unter 8° eliminiert dieses 1/2-Zoll-Sensorobjektiv periphere Farbartefakte und ermöglicht einen konsistenten Weißabgleich und Farbtreue über das gesamte Feld – ein entscheidender Vorteil für die Gesichtserkennung und farbbasierte Sortierung.

Ganzglas-Robustheit: Die 4G-Konstruktion widersteht Fokusverschiebungen aufgrund von Temperaturschwankungen (-20 °C bis +70 °C) und macht das Industrieobjektiv mit M12-Anschluss zuverlässig in Fabrikhallen, Außenkiosken und Kfz-Zusatzkameras.

Kompaktes mechanisches Design: Mit einer Länge von nur 28,65 mm passt es in schlanke Gehäuse, während die BFL von 3,65 mm ausreichend Platz für Deckglas oder Filterstapel bietet und so das mechanische Design für Systemintegratoren vereinfacht.

Plug-and-Play-Kompatibilität: Das M12-Gewinde und die standardmäßige Brennweite ermöglichen den direkten Austausch vorhandener Objektive ohne mechanische Neukonstruktion und verkürzen so die Markteinführungszeit für Kamera-OEMs.

3. Anwendungsdomäne

Industrielle Bildverarbeitung: Die 16-mm-F4,5-Konfiguration zeichnet sich durch eine hervorragende Fehlererkennung in Produktionslinien aus (z. B. PCB-Inspektion, Analyse von Oberflächenkratzern), wo moderate Vergrößerung und geringe Verzerrung von größter Bedeutung sind.

Biometrie und Zugangskontrolle: Das 1/2-Zoll-Sensorobjektiv liefert scharfe Iris- und Gesichtsmerkmale bei Arbeitsabständen von 30–50 cm, während der <8° CRA die Kompatibilität mit NIR-verstärkten Sensoren für aktive IR-Beleuchtung gewährleistet.

Logistik- und Barcode-Lesung: Das Sichtfeld von 28,3° und die hohe relative Beleuchtung ermöglichen eine zuverlässige Dekodierung von 1D-/2D-Codes über unterschiedliche Paketgrößen hinweg, selbst bei ungleichmäßiger Beleuchtung.

Eingebettete OEM-Systeme: Von der Vermeidung von Drohnenhindernissen bis hin zur medizinischen Endoskopie bietet das M12-Mount-Objektiv einen bewährten Formfaktor für die Massenproduktion, wobei die optische Technologie von BOSHI eine vollständige optische und mechanische Dokumentation für eine schnelle Integration bietet.

Intelligente Einzelhandels- und Regalüberwachung: Das Profil mit geringer Verzerrung unterstützt die genaue Schätzung der Produktabmessungen und die Einhaltung von Planogrammen, während das kompakte Gehäuse in diskrete Decken- oder Regalkantenkameras passt.
