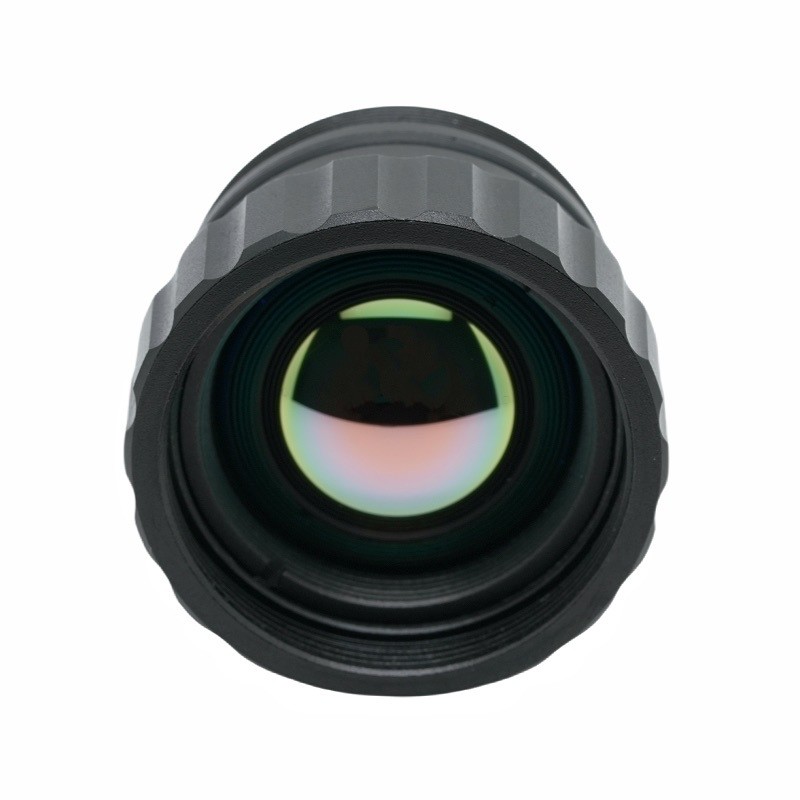

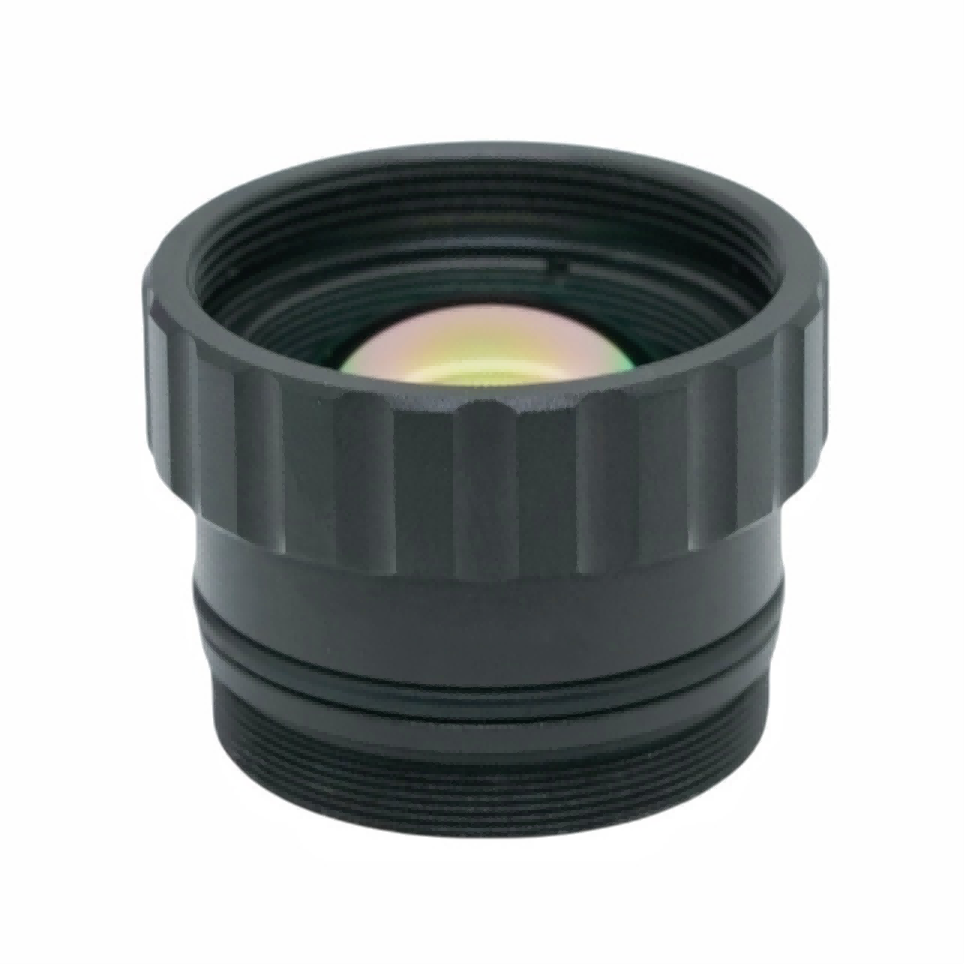

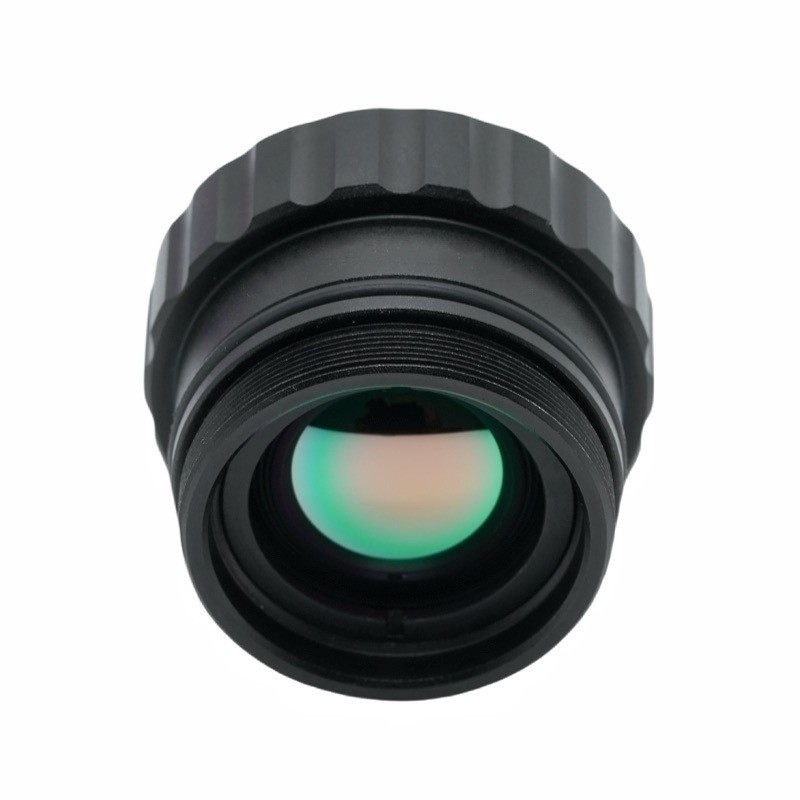

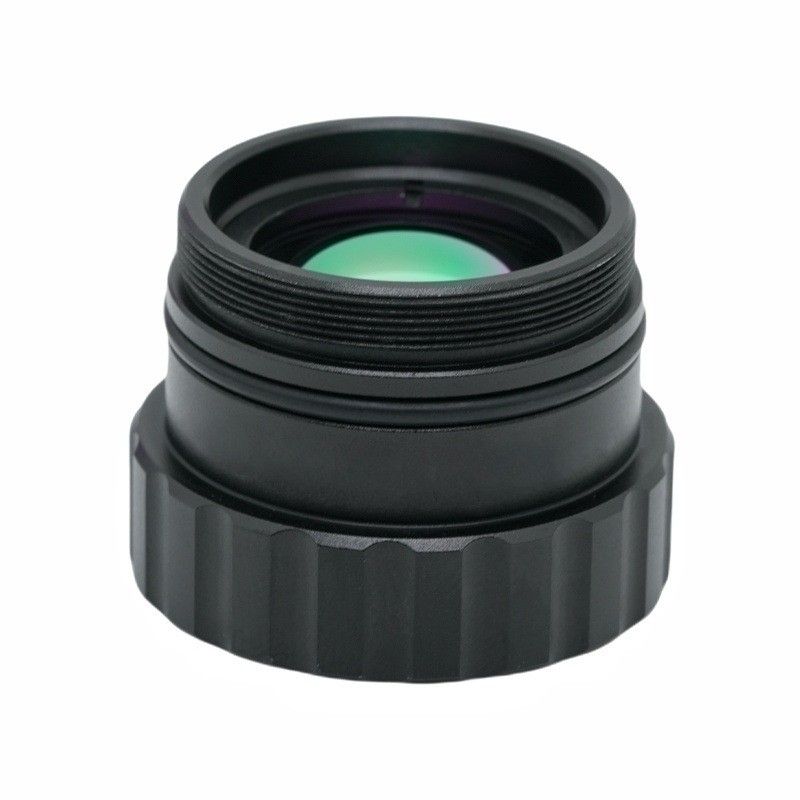

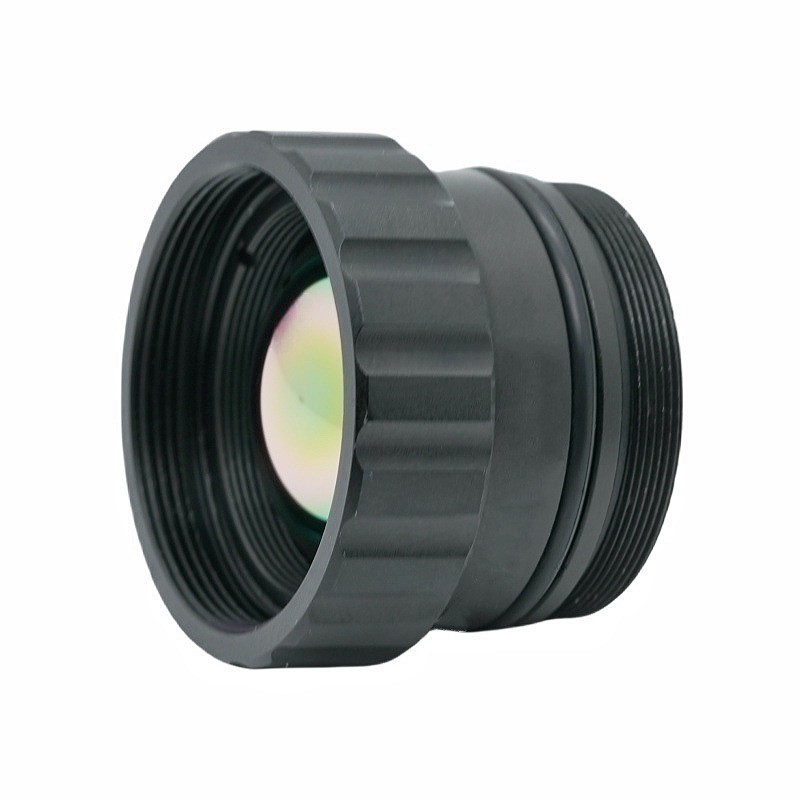

Produktbeschreibung19mm F1.0 M22 12um AR-Objektiv Langwellen-Infrarot-Wärmebildobjektiv
BOSHI-LINSE ist ein führender Hersteller, Lieferant und Exporteur von Standard-M12-Objektiven in China. Wir streben nach perfekter Produktqualität, so dass viele Kunden mit unserem Standard-M12-Objektiv zufrieden sind. Extremes Design, hochwertige Rohstoffe, hohe Leistung und wettbewerbsfähige Preise sind das, was sich jeder Kunde wünscht, und das können wir Ihnen auch bieten. Wir bieten Ihnen den besten After-Sales-Service und eine pünktliche Lieferung.

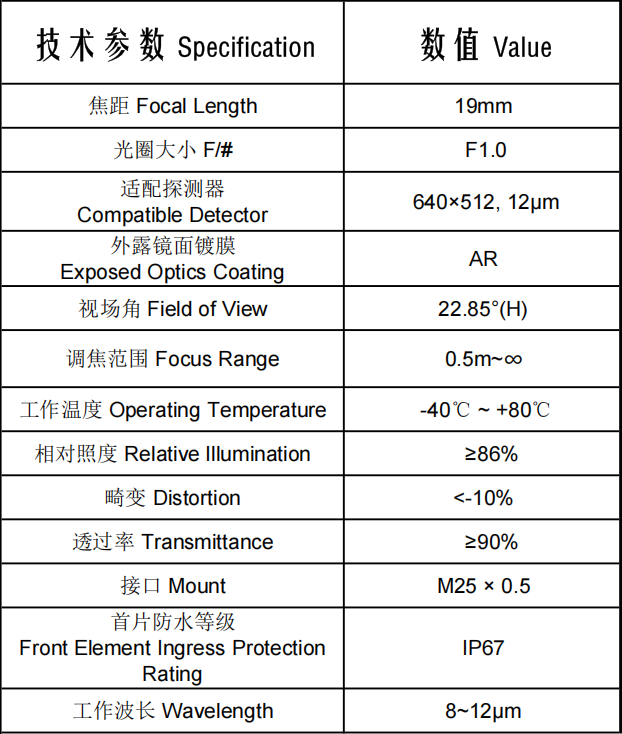

I. Detaillierte Interpretation der Kernparameter

1. Detaillierte Parameteraufschlüsselung

1. 19 mm Brennweite, extrem große Blende F1.0

F1.0 ist eine seltene große Blendenöffnung unter LWIR-Objektiven, die einen viel höheren Lichtstrom als herkömmliche F1.4/F1.8-Modelle liefert und das Signal-Rausch-Verhältnis für schwache Wärmequellen bei niedrigen Temperaturen erheblich verbessert.

Die 19 mm lange Brennweite schmälert das Sichtfeld und vergrößert entfernte Ziele, speziell für feinkörnige Temperaturmessungen und Überwachungen über große Entfernungen, die eine klare Detailerkennung erfordern.

2. Betriebswellenlänge: 8~12μm

Standardmäßiges atmosphärisches Transmissionsfenster für langwelliges Infrarot, kompatibel mit ungekühlten Vanadiumoxid-Wärmebildkamerakernen zur Wärmebildgebung und Temperaturmessung von menschlichen Körpern, elektrischen Geräten und Maschinen.

3. Kompatibler Detektor: 640 x 512, 12 μm Pixelabstand

Passt zu gängigen industriellen ungekühlten Infrarotkernen von Guide, Hikvision, Dahua, Dali und anderen Herstellern. Der Pixelabstand von 12 μm gleicht Bildauflösung und Gesamtkosten der Ausrüstung aus.

4. Horizontales Sichtfeld: 22,85°

Charakteristik des schmalen Sichtfelds: Ziele erscheinen bei gleichen Beobachtungsabständen größer und offenbaren subtile thermische Details aus der Ferne. Optimiert für die Festpunktüberwachung über große Entfernungen statt für die großflächige Panoramaabdeckung.

5. Fokusbereich: 0,5 m ~ ∞

Die ultrakurze minimale Fokusentfernung von 0,5 m ermöglicht die Nahinspektion winziger Komponenten, während die Unendlichkeitsfokussierung Patrouillen über große Entfernungen unterstützt und sowohl thermische Tests von Mikrokomponenten als auch großflächige Ferninspektion in einem Objektiv abdeckt.

2. Kernkennzahlen zur Bildqualität

1.AR-Antireflexionsbeschichtung auf freiliegenden Optiken + Transmissionsgrad ≥90 %

Kundenspezifische Antireflexionsbeschichtung, optimiert für das 8–12 μm-Band. Die Vollwellendurchlässigkeit von ≥90 % übertrifft den Branchendurchschnitt von 70–85 % und maximiert die Erfassung der Infrarotenergie, um schwache Wärmeflecken zu erkennen, mit minimaler Blendung und Geisterbildern bei intensivem Licht.

2.Relative Beleuchtung ≥86 %

Bildecken behalten 86 % der zentralen Helligkeit bei vernachlässigbarem Helligkeitsabfall an den Rändern. Der einheitliche Rahmen eliminiert Temperaturablesefehler an Kanten und vermeidet Rauschspitzen, die durch die erzwungene Softwareaufhellung von Randbereichen beim großflächigen Scannen entstehen.

3.Verzerrung < -10 %

Der negative Wert weist auf eine Tonnenverzerrung hin, ein häufiger Kompromiss bei Infrarotobjektiven mit langem und schmalem Sichtfeld. Es opfert eine leichte geometrische Linearität, um eine bessere Durchlässigkeit und relative Ausleuchtung zu erreichen. Dieses Objektiv ist für die Temperaturerkennung und Zielidentifizierung optimiert, nicht für hochpräzise Dimensionsmessungen.

3. Umwelt- und mechanisches Design

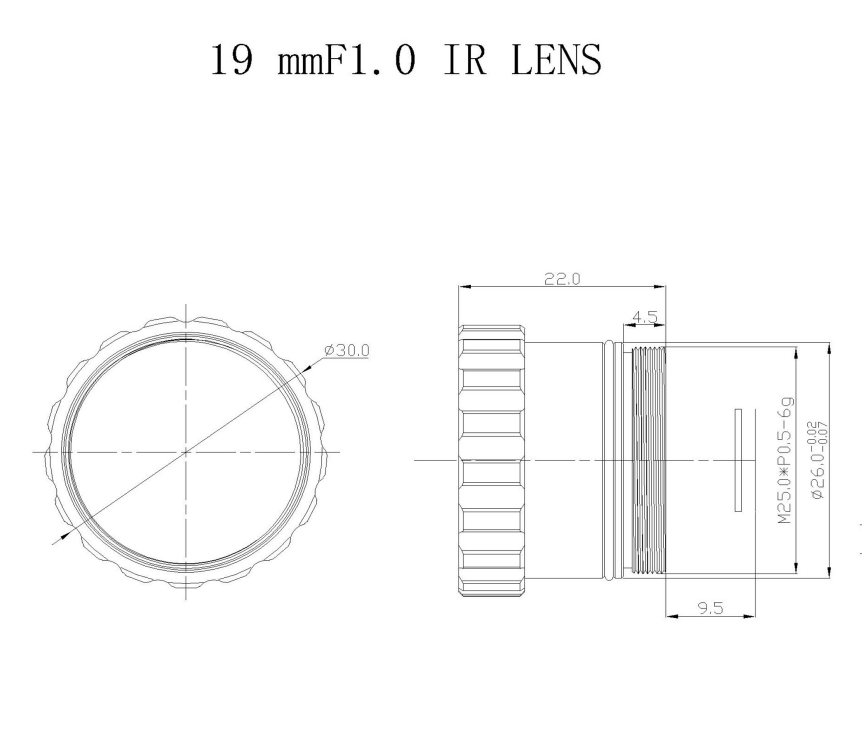

1.Montage: M25 × 0,5

Standard-Gewindeschnittstelle für Infrarotobjektive mit langer Brennweite, die eine nahtlose Integration mit allen 640-Pixel-Langwellen-Wärmebildkamerakernen ermöglicht.

2. Schutzart des vorderen Elements: IP67

Integrierter staub- und wasserdichter Schutz für das vordere Linsenelement. Es kann ohne zusätzliche Schutzfenster im Freien eingesetzt werden, widersteht Regenspritzern und Sandstürmen und vereinfacht gleichzeitig die strukturelle Gestaltung von Außengeräten.

3. Betriebstemperatur: -40℃ ~ +80℃

Extrem großer Temperaturtoleranzbereich, der kalte Winter im Norden, drückende Sommerhitze und Industriewerkstätten mit hohen Temperaturen abdeckt. Es sorgt für einen stabilen Fokus und eine intakte Beschichtung ohne Delamination oder Defokussierung bei extremen Temperaturschwankungen und ermöglicht so einen ganzjährigen Betrieb rund um die Uhr.

II. Kernleistungsvorteile

Vorteil 1: Erstklassige Infrarotlichtdurchlässigkeit: F1.0 große Blende + ≥90 % ultrahohe Durchlässigkeit

Nur wenige langfokussierte Infrarotobjektive gleicher Spezifikation erreichen eine Durchlässigkeit von 90 %. In Kombination mit der extrem großen F1.0-Blende bietet es eine branchenführende Empfindlichkeit für die Erkennung schwacher Wärmequellen über große Entfernungen wie geringfügige Überhitzungen von Drähten und versteckte Temperaturanstiege in Geräten sowie eine gestochen scharfe Abbildung von Zielen mit niedriger Temperatur.

Vorteil 2: Überlegene Rahmengleichmäßigkeit für genaue Kantentemperaturmessungen

Die ultrahohe relative Ausleuchtung von ≥86 % minimiert die Helligkeitsabschwächung an den Bildecken. Beim Scannen großer Geräteanordnungen wie Photovoltaikpaneele und Schaltschränke bleiben die Temperaturwerte an den Rahmenkanten konstant und weisen keine offensichtlichen Abweichungen auf.

Vorteil 3: Dual-Range-Fokus für Makro- und Fernszenarien

Die 0,5-m-Nahfokusfunktion ermöglicht die thermische Inspektion von Leiterplatten, winzigen Kabelanschlüssen und Lagern, während die Unendlichkeitsfokussierung über weite Entfernungen Patrouillen über mehrere Kilometer unterstützt. Ein einziges Objektiv erfüllt sowohl die Präzisionsprüfung von Mikrokomponenten als auch die Fernprüfung an einem festen Punkt.

Vorteil 4: Robustheit bei jedem Wetter im Freien und Stabilität bei weiten Temperaturen

Der IP67-Frontlinsenschutz gepaart mit einem Betriebstemperaturbereich von -40 bis +80 °C ermöglicht den direkten Einsatz in rauen Umgebungen wie Minen, Umspannwerken, Wildnis und Tunneln, ohne dass die Gefahr einer Fokusverschiebung oder eines Abblätterns der Beschichtung bei extremen Temperaturen besteht.

Vorteil 5: Enges Sichtfeld mit langer Fokussierung für vergrößerte Details über große Entfernungen

Im Vergleich zu kürzeren 13-mm-Objektiven sorgen die 19-mm-Brennweite und das schmale Sichtfeld von 22,85° für eine höhere Zielvergrößerung bei gleicher Entfernung, ideal für die Erkennung winziger thermischer Defekte, einschließlich beschädigter Isolatoren, gebrochener Drahtstränge und subtiler Geräte-Hotspots aus der Ferne.

III. Zielanwendungsfelder

1. Stromnetzinspektion (Hauptanwendung)

·Temperaturmessung über große Entfernungen für Hochspannungsleitungen und -masten: Die 19 mm lange Brennweite vergrößert Isolatoren und Drahtverbindungen in Tausenden von Metern Entfernung, während die hohe Durchlässigkeit von F1.0 schwache Überhitzungsfehler erfasst. IP67-Schutz und große Temperaturtoleranz passen sich an bergige Umspannwerke im Freien an.

·PV-Panel-Hotspot-Erkennung: Eine hohe relative Beleuchtung garantiert präzise Temperaturmessungen über die Panelkanten hinweg und eine Durchlässigkeit von ≥90 % erkennt schwache Batterie-Hotspots.

·Präzises thermisches Testen von Hochspannungsschaltanlagen und -transformatoren: Der Mindestfokus von 0,5 m unterstützt das Nahscannen versteckter Temperaturanomalien an kompakten elektrischen Komponenten.

2. Vorausschauende Wartung für Präzisionsindustriegeräte

·Fernüberwachung von Motoren, Lagern und metallurgischen Maschinen: Verträgt Umgebungstemperaturen von bis zu +80 °C, um komplette Produktionslinien aus der Ferne zu scannen und Überhitzungsausfälle vorab zu warnen.

·Inspektion elektronischer Komponenten und Energiespeicher-Batterieschränke: 0,5-m-Makrofokussierung lokalisiert subtile thermische Anomalien auf Leiterplatten und Batteriezellen.

·Wärmeleckpatrouille für chemische Fernleitungen und Lagertanks: Scannt komplette Rohrleitungsrouten aus der Ferne, um kleinere Isolationsschäden und Wärmeverluststellen zu erkennen.

3. Außensicherheit und Grenzüberwachung über große Entfernungen

·Festpunkt-Perimeter-Frühwarnung für Ölfelder, Minen und Industrieparks: Das schmale Sichtfeld erfasst entfernte Hügel und Grenzmauern, um eindringendes Personal und Fahrzeuge anhand ihrer thermischen Signaturen zu erkennen.

·Allwetter-Nachtsicht für die Grenz- und Küstenverteidigung: Die Kältebeständigkeit von -40 °C eignet sich für den Einsatz in eisiger Wildnis, und der IP67-Schutz sorgt für stabile Bilder bei Regen, Schnee und Sandstürmen.

4. Schienenverkehr und fahrzeugmontierte Infrarotüberwachung

·Thermische Ferninspektion von Hochgeschwindigkeits-Eisenbahnfahrdrähten: Lange Brennweite vergrößert Oberleitungen, um Überhitzung an Fahrleitungen und Positionierungshardware zu erkennen; Die Frontlinse widersteht Nebel und Staub aus Tunnelumgebungen, ohne zu beschlagen.

·Ferngesteuerte Temperaturprüfung von Stahlschienen und Befestigungselementen sowie Nachtsichtunterstützung mit langer Brennweite für Bordsysteme.

5. Waldbrandverhütung und Überwachung natürlicher Ressourcen

Überwachung von Waldbränden über Boden-Schwenk-Neige-Einheiten oder UAVs: Identifiziert frühe Schwelbrände, die in mehreren Kilometern entfernten Wäldern verborgen sind. Die hohe Durchlässigkeit erfasst schwache Brandquellen mit niedriger Temperatur und ermöglicht so eine erweiterte Frühwarnung bei Waldbränden.

6. Notfallinspektion spezieller Ausrüstung

Wärmetechnische Fernbeobachtung von Brandherden, versteckte Hochtemperatur-Gefahrenerkennung in großen Lagerhäusern und thermische Fernüberwachung schwerer Hafenmaschinen.

IV. Erläuterung des Produktkompromisses (Einschränkungshinweis)

Die erhebliche tonnenförmige Verzerrung (<-10 %) macht dieses Objektiv für Anwendungen ungeeignet, die hochpräzise Dimensionsmessungen oder geometrische Abbildungen erfordern. Sein optisches Design legt den Schwerpunkt auf Transmission, Kantengleichmäßigkeit und Temperaturerkennungsempfindlichkeit über große Entfernungen und ist ausschließlich für thermische Messungen und Zielerkennungsszenarien optimiert.
