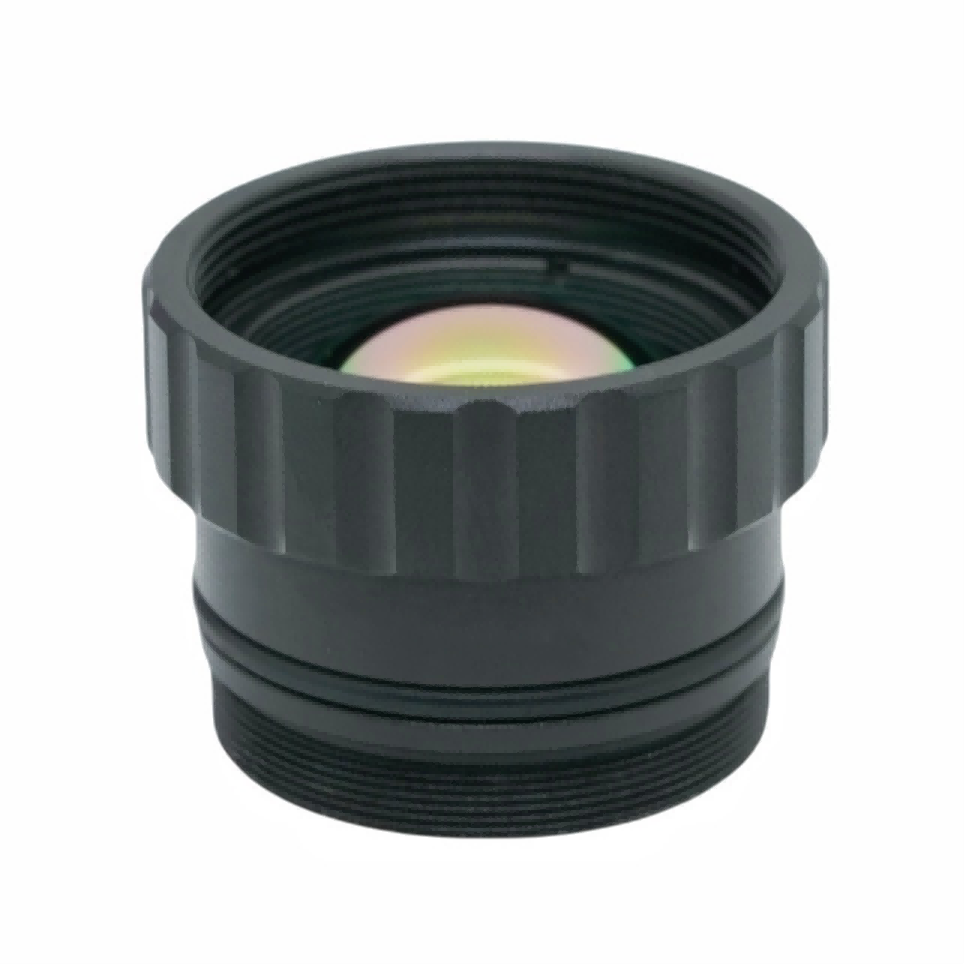

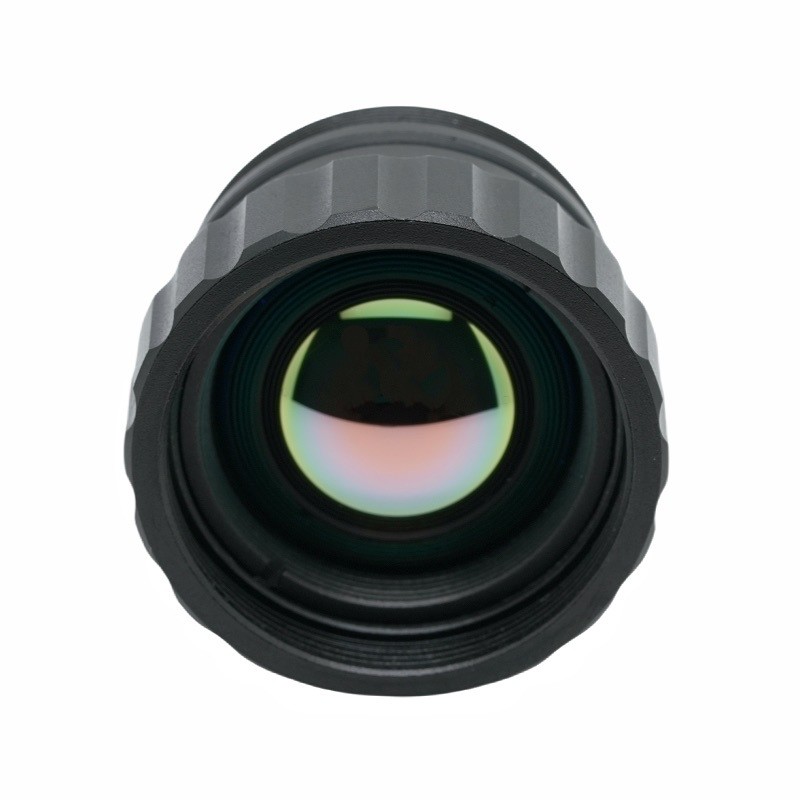

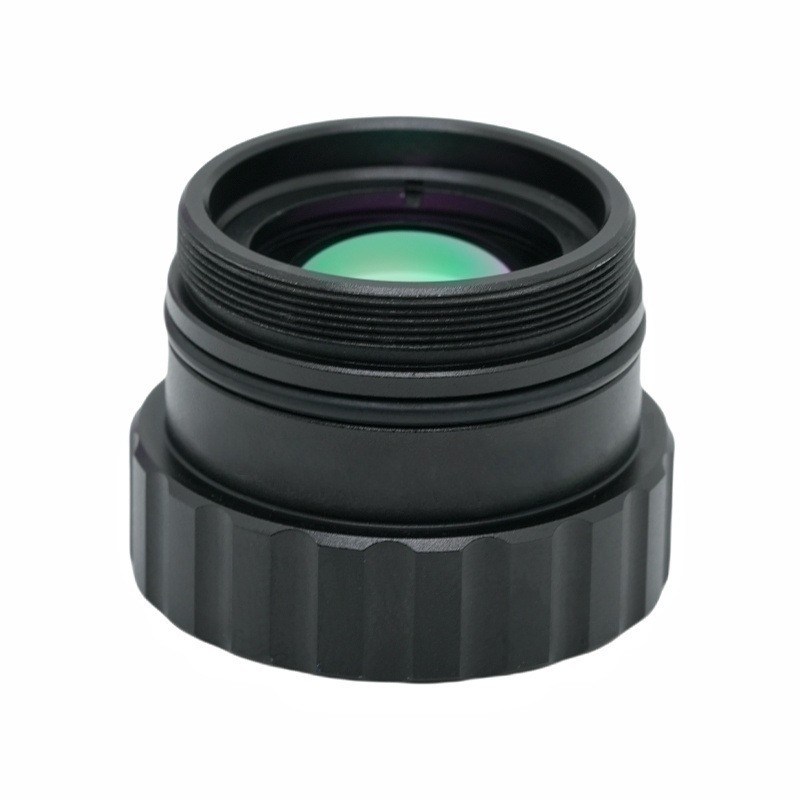

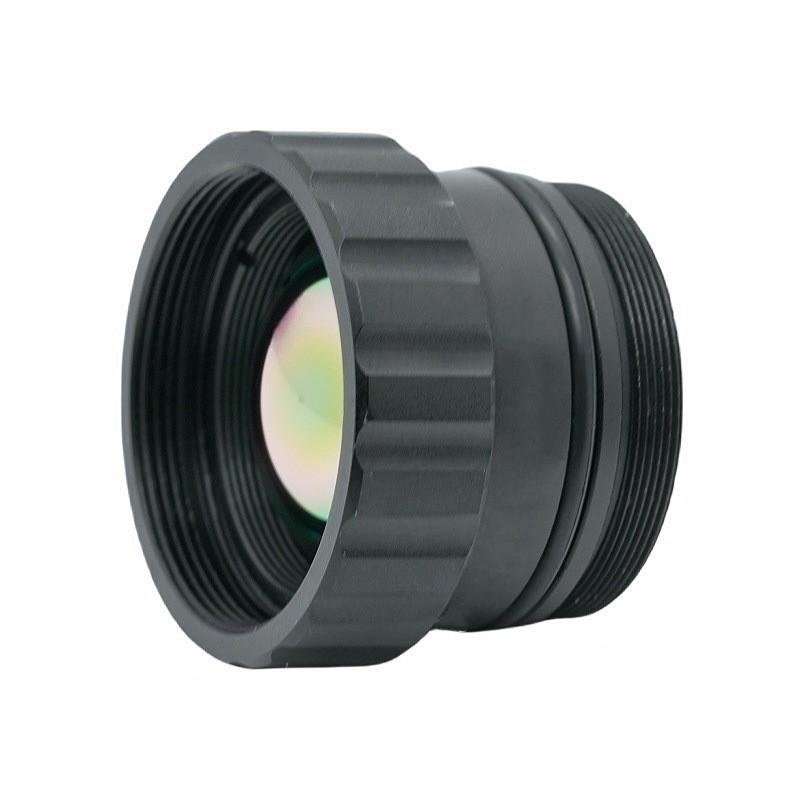

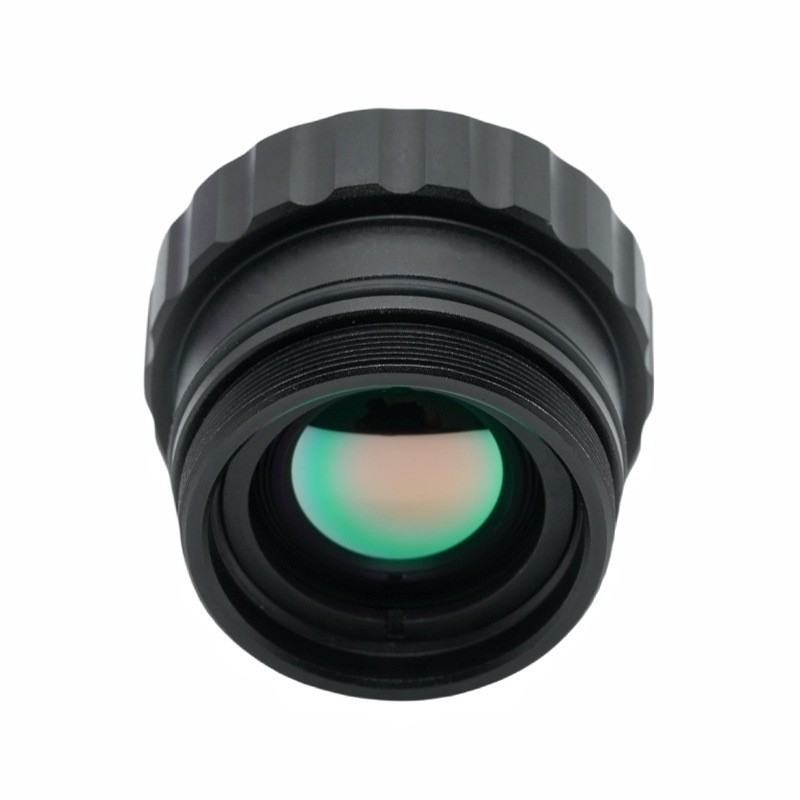

Wärmebildobjektiv mit 19 mm Brennweite

Produktkurzeinführung

Dieses von BOSHI Optical Technology entwickelte 19-mm-Infrarot-Wärmebildobjektiv mit F1,0 ist eine leistungsstarke optische Komponente, die speziell für langwellige Infrarot-Wärmebildsysteme entwickelt wurde, die im Wellenlängenbereich von 8 bis 12 μm arbeiten. Dieses 19-mm-Infrarotobjektiv unterstützt Infrarotdetektoren mit einer Größe von 640 x 512,12 μm und schafft eine gute Balance zwischen einem moderaten horizontalen Sichtfeld und einer bemerkenswerten Lichtsammelfähigkeit. Diese von BOSHI Optical Technology hergestellte Langwellen-Infrarotlinse trägt eine AR-Beschichtung auf allen freiliegenden optischen Oberflächen auf und bietet eine wasserdichte IP67-Konstruktion des Frontelements, um den komplizierten rauen Bedingungen im Freien standzuhalten. Es verfügt über einen einstellbaren Fokus von 0,5 Metern bis unendlich und behält eine konstante optische Leistung über -40℃ bis +80℃ bei, was zu einer zufriedenstellenden Durchlässigkeit und relativen Beleuchtungsleistung führt. Es fungiert als zuverlässige optische Hardware für die industrielle Überwachung, Perimetersicherheit sowie Wärmebildkameras zur Temperaturmessung.

Ausführliche Produktbeschreibung

1. Parameteranalyse

Optische Spezifikationen:Dieses 19-mm-Infrarotobjektiv verfügt über eine extrem große Blende F1,0, sein horizontales Sichtfeld kann 22,85 Grad erreichen, was eine gute Balance zwischen Erkennungsentfernung und Szenenabdeckungskapazität bietet. Seine Betriebswellenlänge liegt im atmosphärischen Langwellen-Infrarotfenster von 8–12 μm, das als Kernspektrumband für die passive Wärmebildgebung dient. Die Wärmebildoptik kann ausreichend Infrarotstrahlung für die Bildrekonstruktion sammeln.

Detektorkompatibilität:Die optische Struktur ist für eine Auflösung von 640 x 512 zusammen mit Infrarotdetektoren mit 12 μm Pixelabstand optimiert. Es passt perfekt zu den gängigen ungekühlten IR-Linsen-Sensormodulen, die auf dem Markt erhältlich sind.

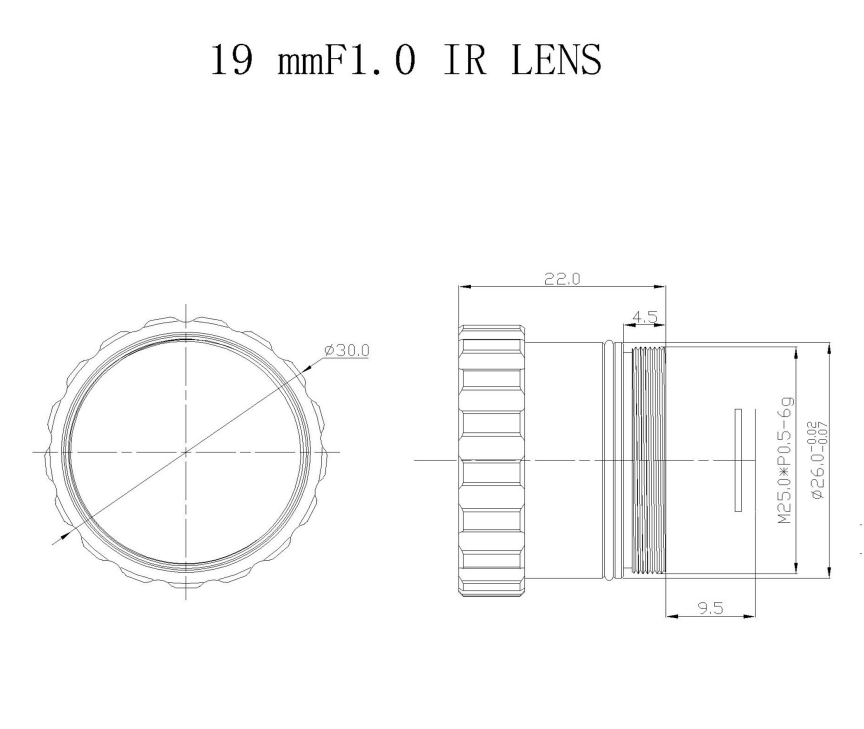

Mechanische und Umgebungsparameter:Es verfügt über eine M25×0,5-Montage-Standardgewindestruktur, um Installations- und Montagearbeiten zu erleichtern. Der Fokuseinstellbereich reicht von 0,5 Meter bis unendlich und kann Beobachtungsanforderungen sowohl für Ziele im Nahbereich als auch für Szenen in großer Entfernung erfüllen. Der Arbeitstemperaturbereich erstreckt sich von -40℃ bis +80℃ und passt sich somit an Arbeitsumgebungen mit extrem kalten und hohen Temperaturen an. Die vordere optische Komponente erreicht die Schutzart IP67, um das Eindringen von Staub und Wasser im Freien zu verhindern.

Optische Qualitätsindizes: Freiliegende optische Oberflächen werden mit einer AR-Beschichtung behandelt. Die Gesamtdurchlässigkeit dieser Langwellen-Infrarotlinse kann nicht weniger als 90 Prozent erreichen. Seine relative Ausleuchtung bleibt über 86 Prozent. Der Verzerrungswert wird auf unter minus 10 Prozent kontrolliert, um die Leistung der Abbildungsgeometrie zu gewährleisten.

2. Leistungsvorteile

1. Superior Light-Kollektion:Die F1.0-Struktur mit ultragroßer Apertur erhöht die Empfangseffizienz von Infrarotphotonen erheblich. Auch wenn das Wärmestrahlungssignal schwach ist, können Wärmebildkameras, die mit diesem 19-mm-Infrarotobjektiv ausgestattet sind, immer noch klare Temperaturkontrastbilder ausgeben.

2. Hohe optische Effizienz:AR Coating arbeitet mit der optischen Linsengruppe zusammen, um den Infrarot-Energieverlust zu reduzieren. Die Gesamtdurchlässigkeit bleibt über 90 Prozent. Eine relative Beleuchtung über 86 Prozent sorgt für eine gleichmäßige Bildhelligkeit von der Bildmitte bis zu den Rändern und vermeidet effektiv das Phänomen dunkler Ecken im Bild.

3. Anpassungsfähigkeit an raue Umgebungen:Die Frontlinse erreicht die Schutzart IP67, wodurch das Eindringen von Staub und die Erosion durch Spritzwasser verhindert werden. Der große Arbeitstemperaturbereich unterdrückt effektiv die optische thermische Drift. BOSHI Optical Technology führt für diese Wärmebildoptik eine strenge Überprüfung der Temperaturanpassungsfähigkeit durch, sodass eine stabile Abbildungsleistung auch bei häufigen Temperaturänderungen aufrechterhalten werden kann.

4.Flexible Fokuseinstellung:Der Fokusbereich von 0,5 Metern bis unendlich ermöglicht den nahtlosen Wechsel zwischen Zielinspektionen auf kurze Entfernung und Überwachungsaufgaben auf große Entfernung. Benutzer können die Fokusabstimmung entsprechend den tatsächlichen Anforderungen an die Objektentfernung abschließen.

5. Kontrollierbare Verzerrung:Der Verzerrungsindex bleibt unter minus 10 Prozent. Es verringert die geometrische Verformung der Ausgabebilder und erhöht die Messgenauigkeit für temperaturmessrelevante Anwendungsszenarien.

6. Standardisierte Schnittstelle:Das M25×0,5-Montage-Standardgewinde ermöglicht eine schnelle Andockung und Integration mit den meisten gängigen ungekühlten Infrarot-Wärmebildkamerabaugruppen auf dem Markt. Es reduziert den Arbeitsaufwand für benutzerdefinierte Änderungen für Systemintegratoren.

3. Anwendungsbereich

1. Perimetersicherheit und Grenzüberwachung:Optische Sicherheitsprodukte sind eine wichtige Produktrichtung von BOSHI Optical Technology. Dieses ungekühlte IR-Objektiv kann in Wärmebildüberwachungskameras für den Außenbereich installiert werden. Es implementiert die ganztägige Eindringlingserkennung ohne Unterstützung durch sichtbares Licht. Typische Einsatzszenarien umfassen die Überwachung von Fabrikumzäunen, den Schutz von Parkgrenzen und Grenzinspektionsarbeiten.

2.Industrielle vorausschauende Wartung:Diese 19-mm-Infrarotlinse kann auf thermischen Inspektionsgeräten montiert werden. Mitarbeiter können damit Überhitzungsfehler an Kraftwerken, mechanischen Lagern, Schaltschränken und Rohrleitungssystemen erkennen. Eine frühzeitige Fehlererkennung trägt dazu bei, unerwartete Geräteausfälle zu vermeiden.

3.Brandschutz- und Frühwarnsysteme:Die Langwellen-Infrarotlinse kann bei Waldbrandüberwachungsprojekten und bei Inspektionsarbeiten zur Brandgefahr in Lagerhäusern eingesetzt werden. Es kann anormale Hochtemperaturpunkte im Voraus erfassen und Frühwarnsignale für Brandunfälle geben.

4. Fahrzeugmontierte Wärmebildsysteme:Es dient als nächtliche Zusatzsichtkomponente für Sonderfahrzeuge. Bei völliger Dunkelheit oder starkem Nebel führt es die Erkennung von Fußgängern, Straßenhindernissen und Wildtieren durch.

5. Erkennung von Gebäudeenergieeinsparungen:Es kann mit tragbaren Wärmebildkameras kombiniert werden. Arbeiter verwenden diese Wärmebildoptik, um die Wärmeverlustsituation an Gebäudewänden, die Position von Luftlecks und Probleme mit Defekten in der Isolierschicht zu überprüfen. Es bietet Datenunterstützung für die energetische Sanierung von Gebäuden.

6.Nutzlasten unbemannter Systeme:Dieses Produkt kann in UAV-Geräte integriert werden. Es führt thermische Luftaufnahmen, Umgebungsüberwachung und Suchrettungsaufgaben durch. Die IP67-Leistung garantiert den UAV-Flugbetrieb im Freien.
