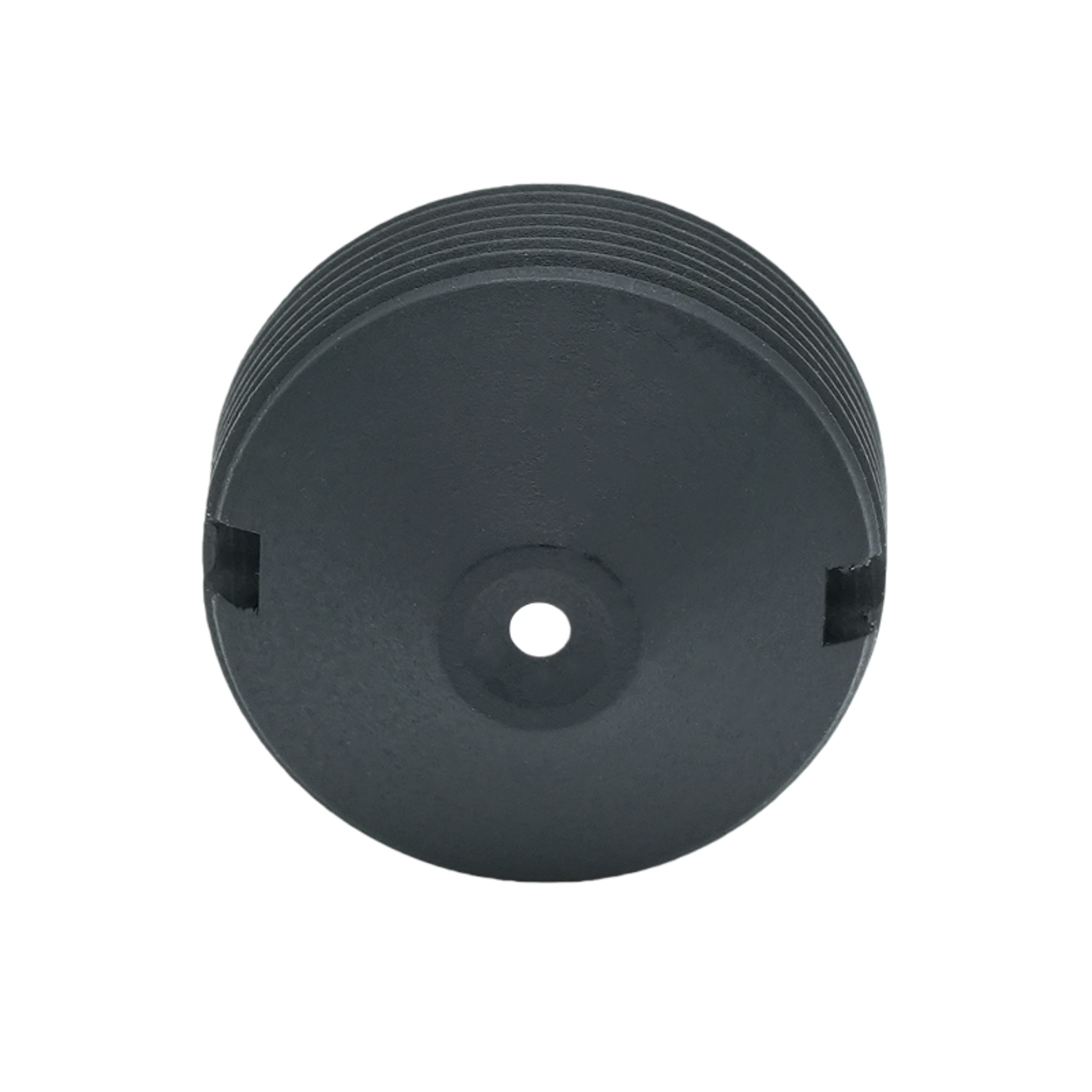

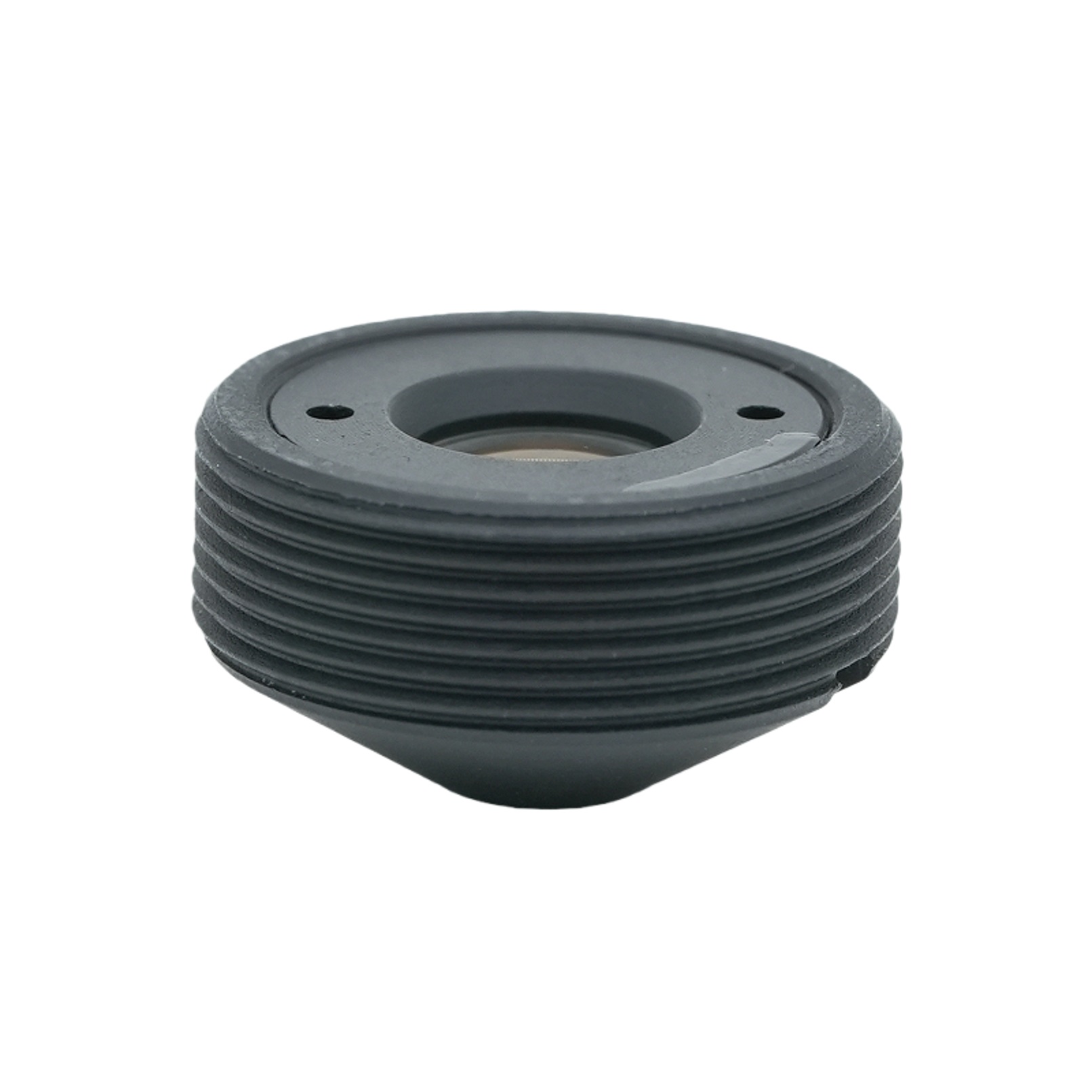

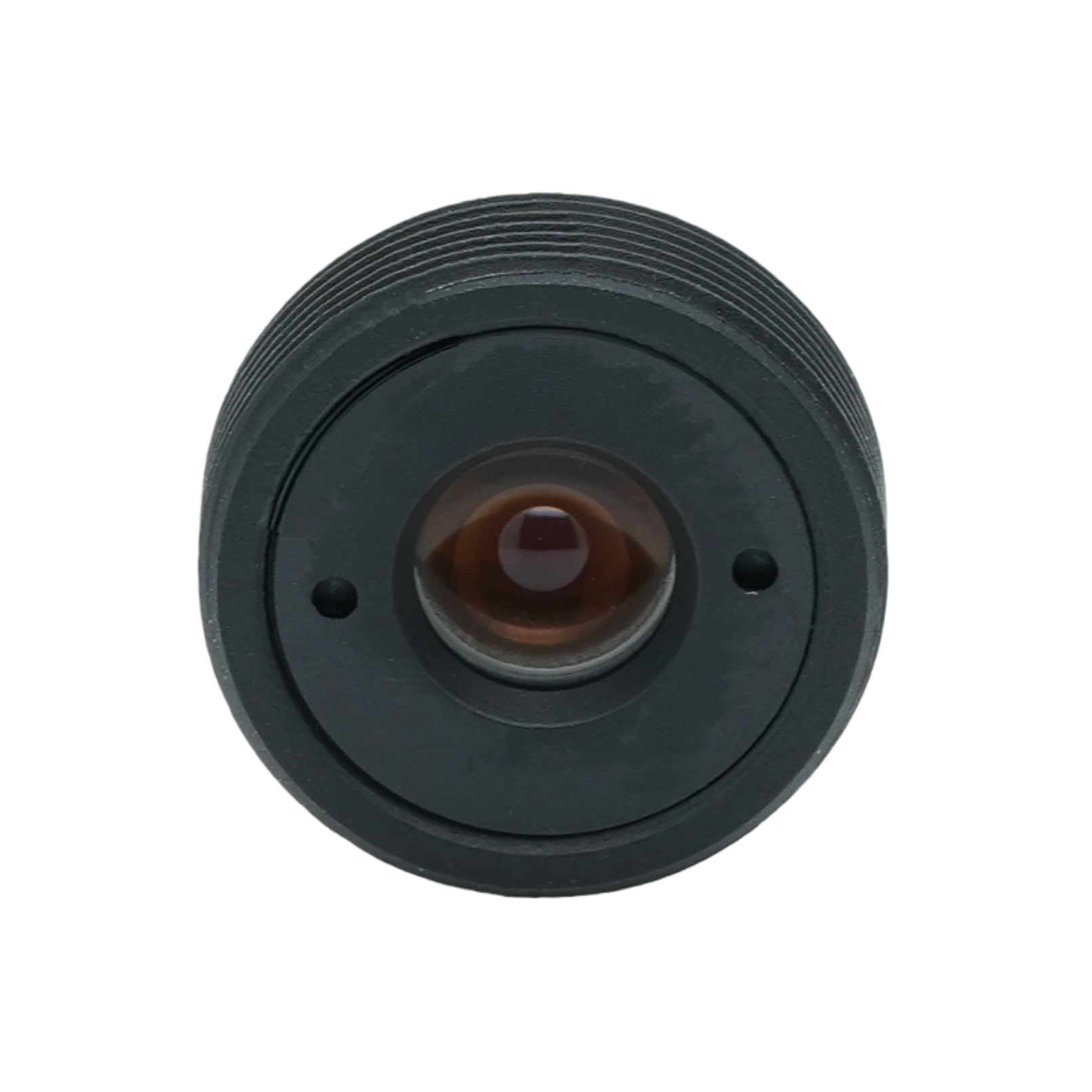

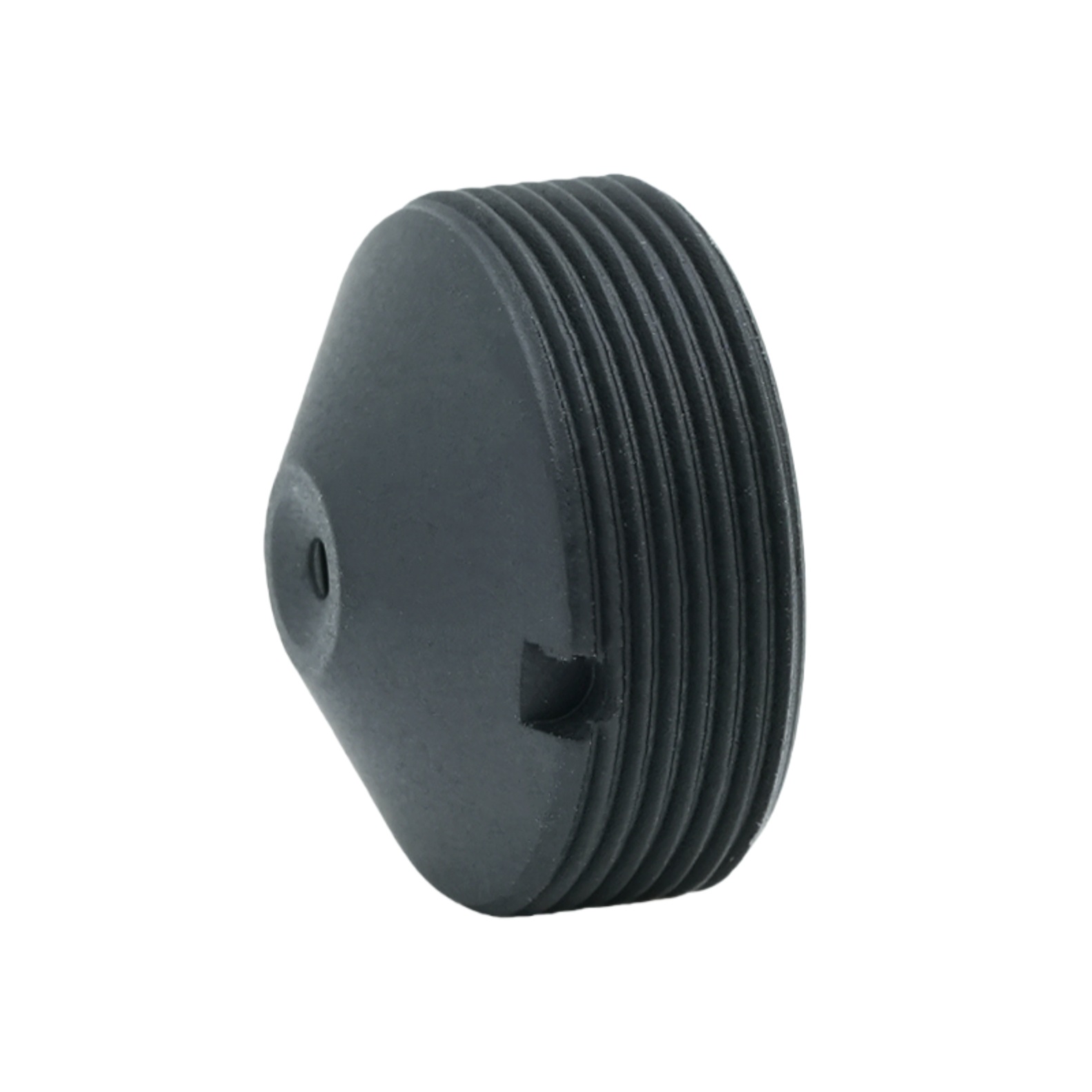

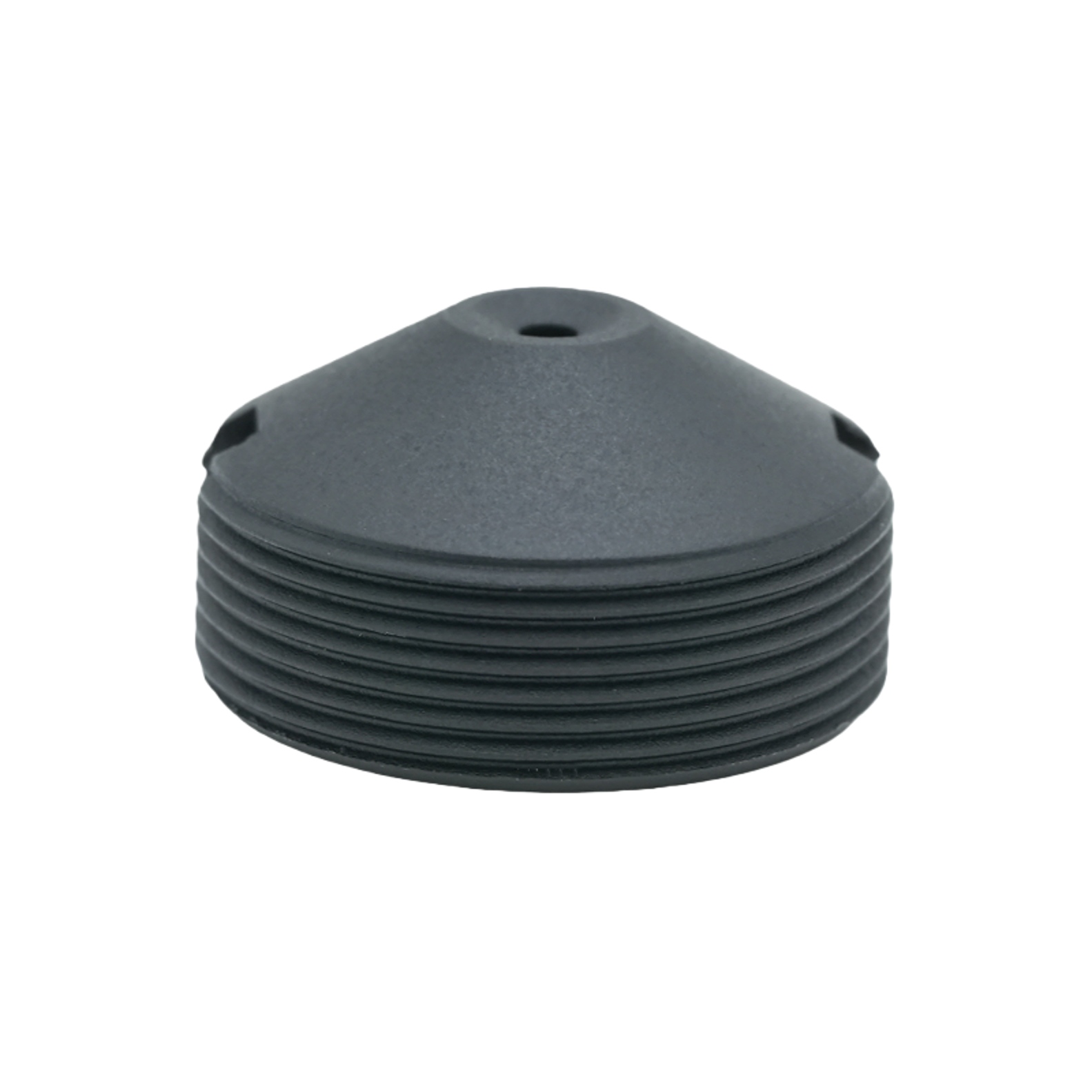

2,9 mm konische Kegellinse

Produktbeschreibung

BOSHI Optical Technology präsentiert das PL-02934H-M12, ein leistungsstarkes Weitwinkel-Festobjektiv, das für Sensoren im 1/4-Zoll-Format entwickelt wurde. Mit einer Brennweite von 2,9 mm und einer schnellen F3,4-Blende bietet dieses Objektiv ein großzügiges diagonales Sichtfeld von 119° und ist damit ideal für Anwendungen, die eine breite Szenenabdeckung auf engstem Raum erfordern Strahlwinkel von weniger als 6,63°, der Farbschattierungen minimiert und die Farbgenauigkeit in Kombination mit modernen CMOS-Sensoren beibehält. Trotz seiner kompakten Gesamtspurlänge von 8,9 mm bietet BOSHI Optical Technology eine flexible Integration mit Standard-M12-Fassungen, um eine TV-Verzerrung von -14,27 % zu erreichen – ein typischer Wert für Ultraweitwinkelobjektive, die digital korrigiert werden können 30 % am Rand, was eine nutzbare Helligkeit auch bei schlechten Lichtverhältnissen gewährleistet. Dieses Objektiv ist eine kostengünstige Lösung für Embedded Vision, Sicherheitskameras, Fahrzeug-Rundumsichtsysteme und industrielle Inspektionen, bei denen eine Brennweite von 2,9 mm und ein breiter Erfassungsbereich von 119° unerlässlich sind, das PL-02934H-M12 bietet die optische Leistung und mechanische Robustheit, für die BOSHI Optical Technology bekannt ist 1/4"-Sensoren und M12-Schnittstellen.

Detaillierte Produktbeschreibung

1. Optische Parameteranalyse

Brennweite (EFL): 2,9 mm ±5 % – eine kurze Brennweite, die eine extrem weite Perspektive ermöglicht, die für die Aufnahme großer Bereiche aus kurzer Distanz entscheidend ist. Diese Brennweite von 2,9 mm bestimmt in erster Linie den Winkelabdeckungsbereich des Objektivs.

Blende (F/NO): F3,4 ±5 % – eine moderate Geschwindigkeit, die den Lichtdurchsatz mit der Schärfentiefe in Einklang bringt und sowohl für Innen- als auch für Außenumgebungen mit unterschiedlicher Beleuchtung geeignet ist.

Bildkreis und Sensorformat: Maximaler Bildkreis Φ4,65 mm, speziell für 1/4-Zoll-Sensoren entwickelt (Standarddiagonale ~4,5 mm). Das 1/4-Zoll-Format gewährleistet die volle Nutzung des aktiven Bereichs des Sensors ohne Vignettierung.

Sichtfeld: Diagonal 119°, Horizontal 81,6°, Vertikal 58° – dieses Sichtfeld von 119° bietet ein weitläufiges Fenster und reduziert die Anzahl der Kameras, die für eine vollständige Panoramaabdeckung erforderlich sind.

TV-Verzerrung: -14,27 % (Tonnentyp) – ein vorhersehbares und wiederholbares Verzerrungsmuster, das leicht in der Software korrigiert werden kann und eine geradlinige Ausgabe für Bildverarbeitungsaufgaben ermöglicht.

Chief Ray Angle (CRA): <6,63° – ein niedriger CRA, der zu modernen Sensor-Mikrolinsenarrays passt und Übersprechen und Farbverschiebungen unterdrückt, insbesondere an den 119°-Feldrändern.

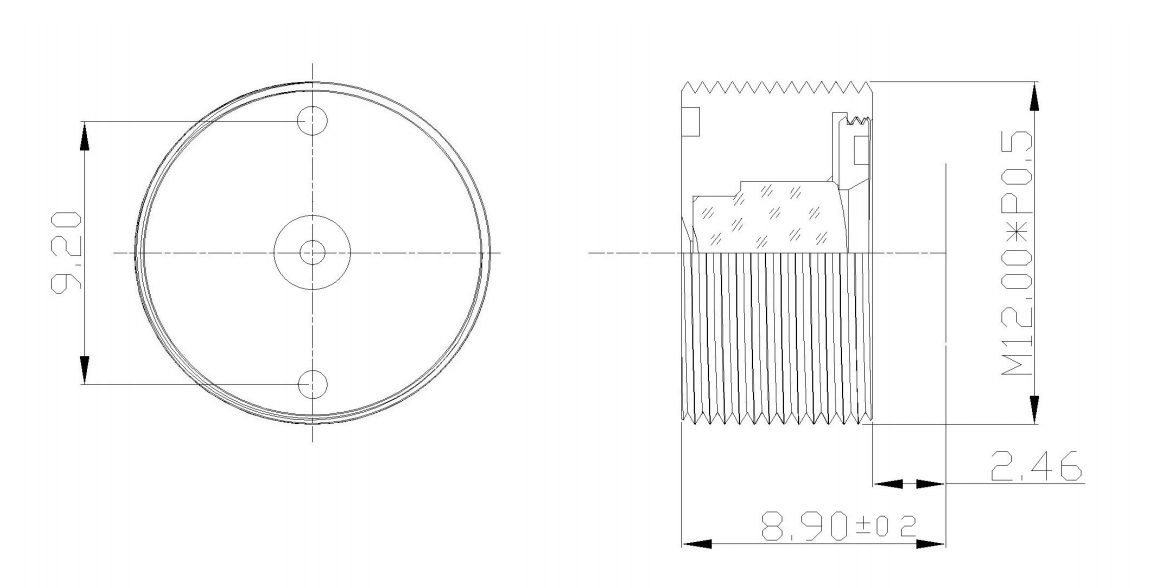

Mechanische Hinterbrennweite (BFL): 2,46 mm ±0,2 – bietet ausreichend Freiraum für IR-Sperrfilter oder Deckglas bei gleichzeitig kompakter M12-Montagefläche.

Gesamtschienenlänge (TTL): 8,90 mm ±0,3 – ein schlankes Profil, das die Integration in platzbeschränkte Gehäuse ermöglicht.

Relative Beleuchtung: 30,0 % – sorgt dafür, dass die Helligkeit in den Ecken akzeptabel bleibt, und ermöglicht so eine zuverlässige Kantenerkennung bei Überwachungs- und Automobilanwendungen.

Halterung: M12-Gewinde (Standard) – bietet eine schnelle mechanische Befestigung und umfassende Kompatibilität mit handelsüblichen Objektivhaltern.

2. Leistungsvorteile

Ultrabreite und dennoch korrigierbare Verzerrung: Die TV-Verzerrung von -14,27 % ist eine bewusste Designentscheidung für Weitwinkeloptiken. Anstatt zu versuchen, die Verzerrung auf Null zu reduzieren (was die Größe und die Kosten erhöhen würde), bietet die optische Technologie von BOSHI ein äußerst konsistentes Verzerrungsprofil, das durch digitale Bildverarbeitung vollständig kompensiert werden kann, wobei der Vorteil der Brennweite von 2,9 mm ohne Einbußen bei der peripheren Auflösung erhalten bleibt.

Niedriger CRA für Sensorkompatibilität: Mit einem Hauptstrahlwinkel unter 6,63° arbeitet das Objektiv nahtlos mit 1/4-Zoll-Sensoren zusammen, die über flache Pixelvertiefungen verfügen. Dies minimiert Vignettierung und Farbungleichmäßigkeiten und stellt sicher, dass Bilder, die mit dem vollen Sichtfeld von 119° aufgenommen werden, die natürliche Farbbalance von der Mitte bis in die Ecken beibehalten.

Thermisch stabile Glaskonstruktion: Das 3-Elemente-Ganzglasdesign (kein Kunststoff) garantiert einen stabilen Fokus und eine stabile Auflösung bei Temperaturen von -20 °C bis +70 °C und macht es zuverlässig für Außenüberwachungs- und Fahrzeugkameras, bei denen Temperaturschwankungen üblich sind.

Kompakte Integration: Die 8,9-mm-TTL- und M12-Halterung ermöglicht den direkten Austausch vorhandener Kameramodule. Der mechanische Brennweitenabstand von 2,46 mm lässt Raum für optionale Filter, während die F/3,4-Blende eine gute Tiefenschärfe für Objekte im Bereich von 0,3 m bis unendlich bietet, wodurch der Bedarf an Autofokus-Mechanismen reduziert wird.

Konsistente Beleuchtung: Obwohl die relative Beleuchtung 30 % beträgt, ist dies typisch für ein 119°-Objektiv; Der allmähliche Abfall kann durch Sensorverstärkung oder digitale Schattierungskorrektur ausgeglichen werden. Die niedrige F-Zahl des Objektivs sorgt für eine ausreichende zentrale Helligkeit und ermöglicht so brauchbare Bilder auch unter 10-Lux-Bedingungen.

3. Anwendungsbereiche

Überwachung und Sicherheit: Dome-Kameras, Türbetrachter und Korridormonitore profitieren vom 119°-Sichtfeld, um weite Bereiche mit einer einzigen Einheit abzudecken. Die Brennweite von 2,9 mm eignet sich optimal für die Innenüberwachung, bei der Raumecken ohne tote Winkel erfasst werden müssen. Die M12-Halterung vereinfacht die Nachrüstung in bestehende Sicherheitsgehäuse.

Automobil und Mobilität: Surround-View-Systeme, Kameras für den toten Winkel und Rückfahrkameras für Fahrzeuge nutzen die große Diagonale von 119°, um tote Zonen zu eliminieren. Die robuste Glaskonstruktion und die stabile optische Leistung über Temperatur hinweg entsprechen den Automobilqualifikationsanforderungen.

Bildverarbeitung und Robotik: Für die Objekterkennung, Navigation und Pick-and-Place-Führung ermöglichen die vorhersehbare Verzerrung und der niedrige CRA des Objektivs eine genaue metrische Messung nach der Korrektur. Das kompakte 8,9-mm-TTL ermöglicht die Integration in Drohnennutzlasten oder Handscanner.

Unterhaltungselektronik: Intelligente Türklingeln, VR/AR-Headsets und 360°-Konferenzkameras nutzen die 1/4-Zoll-Sensorkompatibilität und das große Sichtfeld, um immersive Erlebnisse zu bieten. Die F/3,4-Blende bietet ausreichend Tiefenschärfe für die Gesichtserkennung in unterschiedlichen Entfernungen.

Industrielles IoT und Embedded Vision: Mit seiner festen Brennweite und der einfachen M12-Schnittstelle eignet sich dieses Objektiv ideal für Inspektionssysteme in Produktionslinien, bei denen eine 119°-Ansicht große Leiterplattenplatten oder Verpackungsoberflächen in einem einzigen Bild prüfen kann. Die optische Technologie von BOSHI unterstützt die Anpassung der mechanischen Brennweite der hinteren Brennweite, um sie an unterschiedliche Sensordeckgläser anzupassen, wodurch die Vielseitigkeit des Objektivs weiter erhöht wird.

Bei all diesen Anwendungen sorgen die Kernmerkmale – 2,9 mm Brennweite, F/3,4-Blende, 1/4-Zoll-Sensorformat, 119° Sichtfeld, geringe TV-Verzerrung, kontrollierter Hauptstrahlwinkel und M12-Fassung – dafür, dass das Objektiv von BOSHI Optical Technology eine konsistente, hochwertige Bildgebung mit minimalem Nachbearbeitungsaufwand liefert. Dieses Produkt ist die erste Wahl für Ingenieure, die ein Gleichgewicht zwischen großer Abdeckung, kompakter Größe und Kosteneffizienz suchen.
