24-mm-Kegellinse

Kurze Produktbeschreibung

BOSHI OptischTechnology stellt ein erstklassiges 24-mm-Festobjektiv vor, das für zuverlässige, hochwertige Bildgebung in professionellen und industriellen Szenarien entwickelt wurde. Dieses Objektiv mit F4,5-Blende ist für volle Kompatibilität mit 1/2,0-Zoll-Sensorgeräten optimiert und liefert eine gleichmäßige optische Leistung von der Mitte bis zum Rand des Bildrahmens. Mit einem Standard-M12-Anschluss und einer kompakten Gehäusestruktur lässt sich das Objektiv ohne zusätzliche Anpassungsarbeiten problemlos in verschiedene Kamerasysteme und kompakte Gerätedesigns integrieren.

Das Objektiv zeichnet sich durch eine extrem geringe TV-Verzerrung und eine hohe relative Ausleuchtung von 97 Prozent aus und sorgt so für minimale geometrische Verformung und gleichmäßige Helligkeit über den gesamten Bildkreis. Sein optisches Design legt Wert auf Schärfe, Farbgenauigkeit und Kantenklarheit und macht es zu einer guten Wahl für Anwendungen, die eine präzise visuelle Wiedergabe erfordern. Mit einer robusten mechanischen Struktur und strenger Qualitätskontrolle behält dieses 1/2,0-Zoll-Sensorobjektiv auch bei längerem Dauerbetrieb eine stabile Leistung bei.

Dieses M12-Mount-Objektiv eignet sich sowohl für den Einsatz im Innen- als auch im Außenbereich und bietet eine kostengünstige optische Lösung für Systemintegratoren, Kamerahersteller und Lösungsanbieter weltweit. BOSHI Optical Technology führt vor der Auslieferung umfassende optische Tests an jeder Einheit durch, um Parametergenauigkeit und dauerhafte Lebensdauer zu gewährleisten, und unterstützt flexible Bestellmengen zur Anpassung an unterschiedliche Projektgrößen.

Ausführliche Produktbeschreibung

Detaillierte Parameteranalyse

1. Als 24-mm-Festobjektiv verfügt dieses Produkt über eine Nennbrennweite von 24 mm mit einer Toleranz von 5 Prozent und liefert eine stabile Vergrößerung und ein vorhersehbares Sichtfeld für eine konsistente Bildausgabe. Seine F4,5-Blende gleicht Lichteinfall und Schärfentiefe effektiv aus, reduziert das Risiko einer Überbelichtung und sorgt dafür, dass Objekte in unterschiedlichen Entfernungen klar im Fokus bleiben.

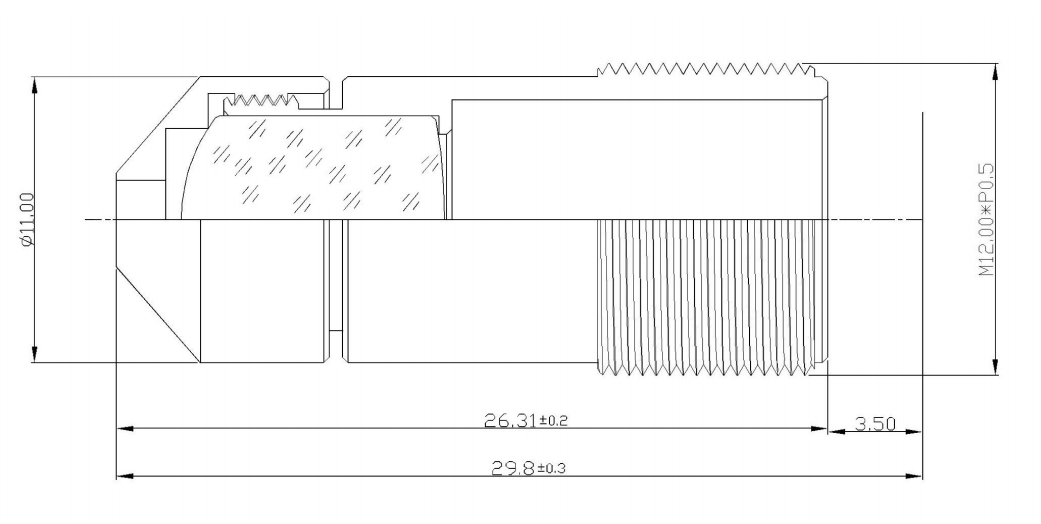

2. Dieses 1/2,0-Zoll-Sensorobjektiv unterstützt einen maximalen Bildkreis von 8,4 mm, der den aktiven Bereich von 1/2,0-Zoll-Sensoren vollständig abdeckt und Eckenvignettierung vermeidet. Der mechanische Rückfokus beträgt 3,5 mm mit einer Toleranz von 0,2 mm und gewährleistet eine präzise Ausrichtung des Flanschabstands, um eine scharfe Fokussierung auf der Sensoroberfläche zu gewährleisten.

3. Das Objektiv verfügt über einen universellen M12-Anschluss, eine gängige Schnittstelle für Kompaktkamerasysteme, die eine direkte Installation an den meisten Kameragehäusen und Sensormodulen mit M12-Anschluss ermöglicht. Seine Gesamtlänge beträgt 29,8 mm und sorgt so für einen kompakten Formfaktor, der sich ideal für Gerätedesigns mit begrenztem Platzangebot eignet.

4. Zu den optischen Kernspezifikationen gehören ein diagonales Sichtfeld von 19,3 Grad, eine TV-Verzerrung von -0,05 Prozent, eine relative Ausleuchtung von 97,0 Prozent und ein Hauptstrahlwinkel von weniger als 6,6 Grad. BOSHI Optical Technology führt für jedes Objektiv vollständige Parametertests durch, um sicherzustellen, dass alle Werte den veröffentlichten Standards entsprechen.

Leistungsvorteil

1. Das extrem verzerrungsarme Design dieses Objektivs mit F4,5-Blende reduziert effektiv die geometrische Biegung gerader Linien im Bild, was für Messaufgaben und Szenarien, die eine genaue Szenenwiederherstellung erfordern, von entscheidender Bedeutung ist. Sein Verzerrungsgrad ist deutlich besser als bei durchschnittlichen Objektiven im gleichen Brennweitenbereich.

2. Mit einer relativen Ausleuchtung von 97 Prozent liefert dieses 24-mm-Festobjektiv eine äußerst gleichmäßige Helligkeitsverteilung von der Bildmitte bis zum Rand. Dadurch wird das häufig auftretende Problem mit dunklen Ecken beseitigt, die Gesamtbildqualität verbessert und der Arbeitsaufwand für die Softwarekorrektur bei der Nachbearbeitung verringert.

3. Der Hauptstrahlwinkel von weniger als 6,6 Grad gewährleistet eine hervorragende Übereinstimmung mit 1/2,0-Zoll-Sensoren und minimiert Farbverschiebungen und Schärfeverluste am Bildrand. Aufgrund dieser Eigenschaft eignet sich das Objektiv gut für hochauflösende Sensoren, die strenge Anforderungen an den Einfallswinkel des Lichts stellen.

4. BOSHI Optical Technology wendet präzise optische Herstellungs- und Montageprozesse an, um eine gleichbleibende Leistung in der gesamten Massenproduktion sicherzustellen. Die kompakte M12-Montagestruktur ermöglicht eine schnelle Installation und einen schnellen Austausch, was die Wartungskosten für Endbenutzer und Systemintegratoren senkt.

Anwendungsbereich

1. Dieses Bildverarbeitungsobjektiv eignet sich perfekt für industrielle Inspektionssysteme, einschließlich Produktfehlererkennung, Größenmessung und Überwachung von Montagelinien. Seine geringe Verzerrung und hohe Bildgleichmäßigkeit unterstützen eine genaue Bildanalyse und zuverlässige Messergebnisse.

2. Als leistungsstarkes Überwachungskameraobjektiv eignet es sich gut für Festpunktüberwachungsszenarien wie Perimeterüberwachung, Ein- und Ausgangskontrolle und Innenbereichsüberwachung. Die Brennweite von 24 mm bietet ein moderates Sichtfeld für die Überwachung mittlerer Entfernungen mit reichhaltiger Detailerfassung.

3. Dieses industrielle Inspektionsobjektiv eignet sich auch für medizinische Bildgebungsgeräte, intelligente Transportsysteme und tragbare Bildgebungsgeräte. Seine kompakte Größe und stabile optische Leistung unterstützen die Integration in verschiedene kompakte und tragbare Geräte.

4. Dieses 1/2,0-Zoll-Sensorobjektiv dient als optische Standardkomponente für Hersteller von Kameramodulen und Anbieter von Systemlösungen und unterstützt sowohl die Prototypenerstellung in kleinen Serien als auch den Einsatz in der Großserienfertigung. BOSHI Optical Technology bietet flexible Lieferpläne und professionellen technischen Support für unterschiedliche Anwendungsanforderungen.
