24 mm konische Kegellinse

Produktbeschreibung

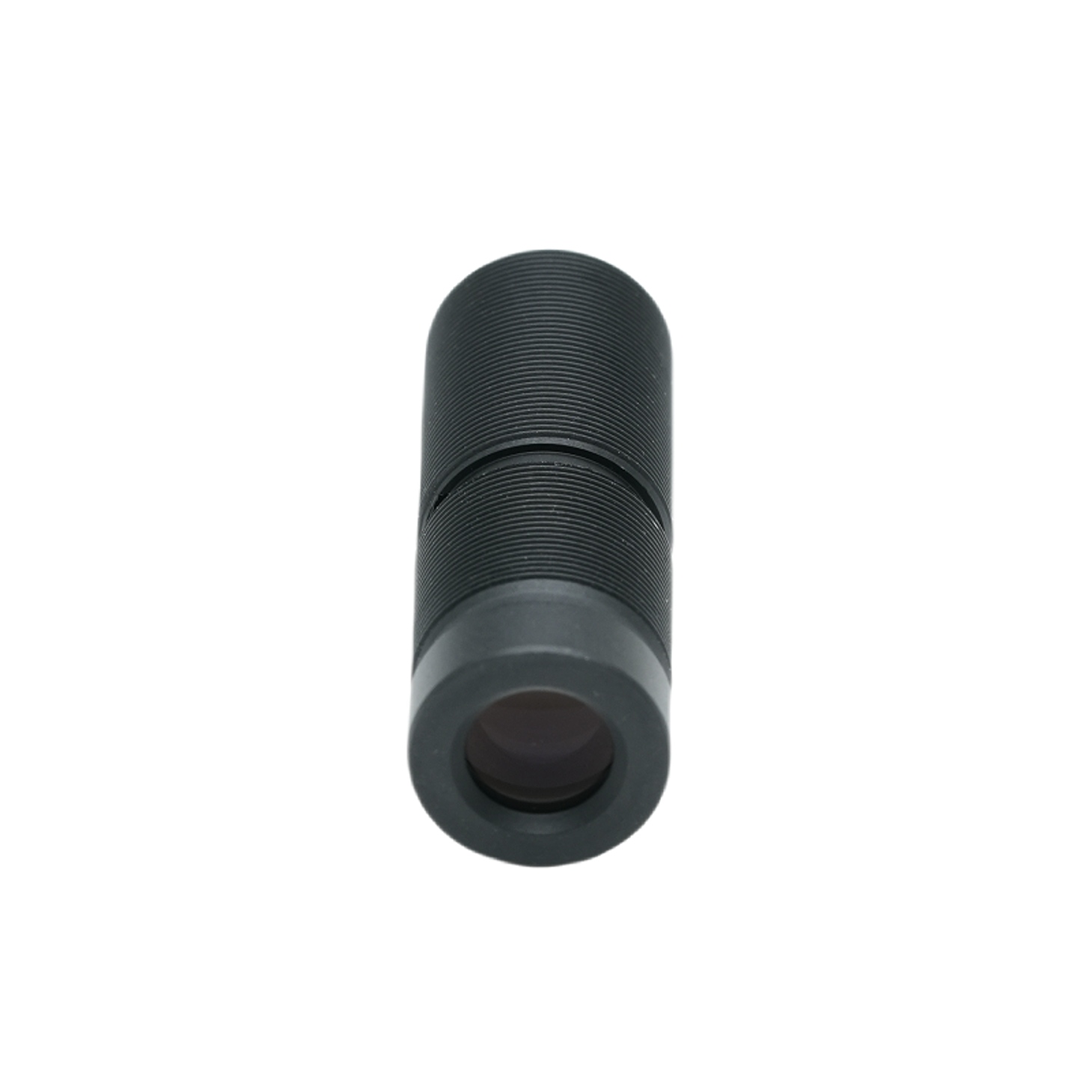

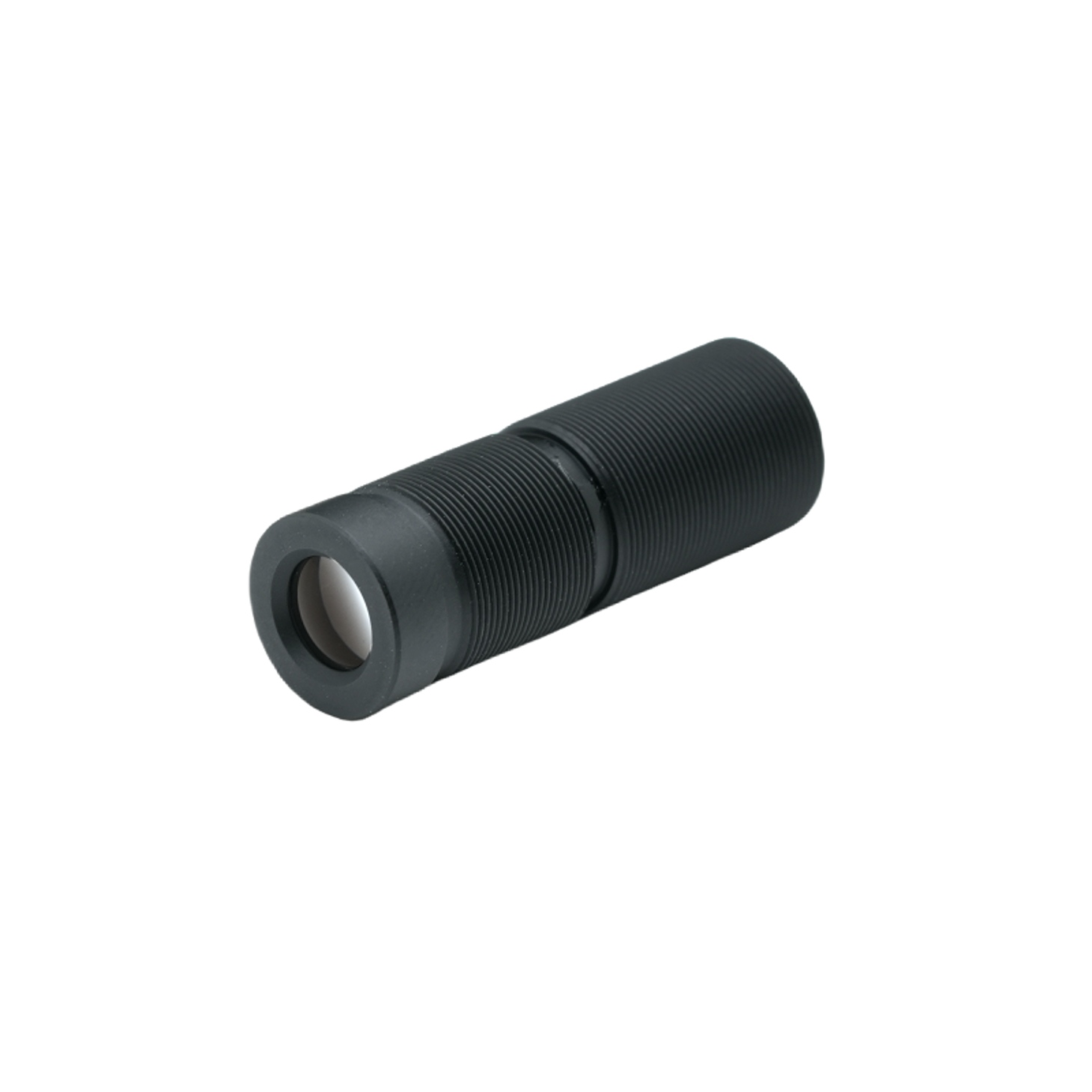

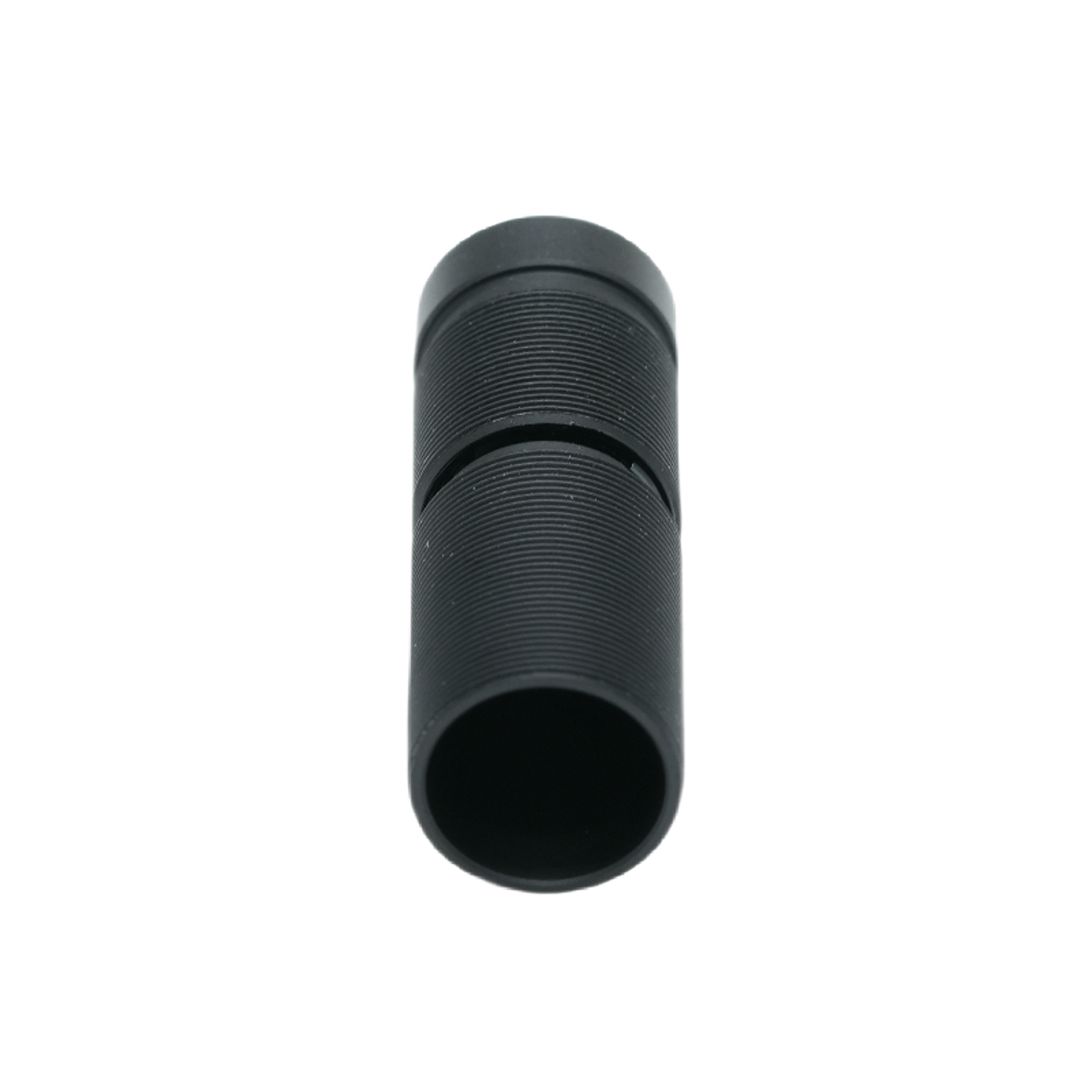

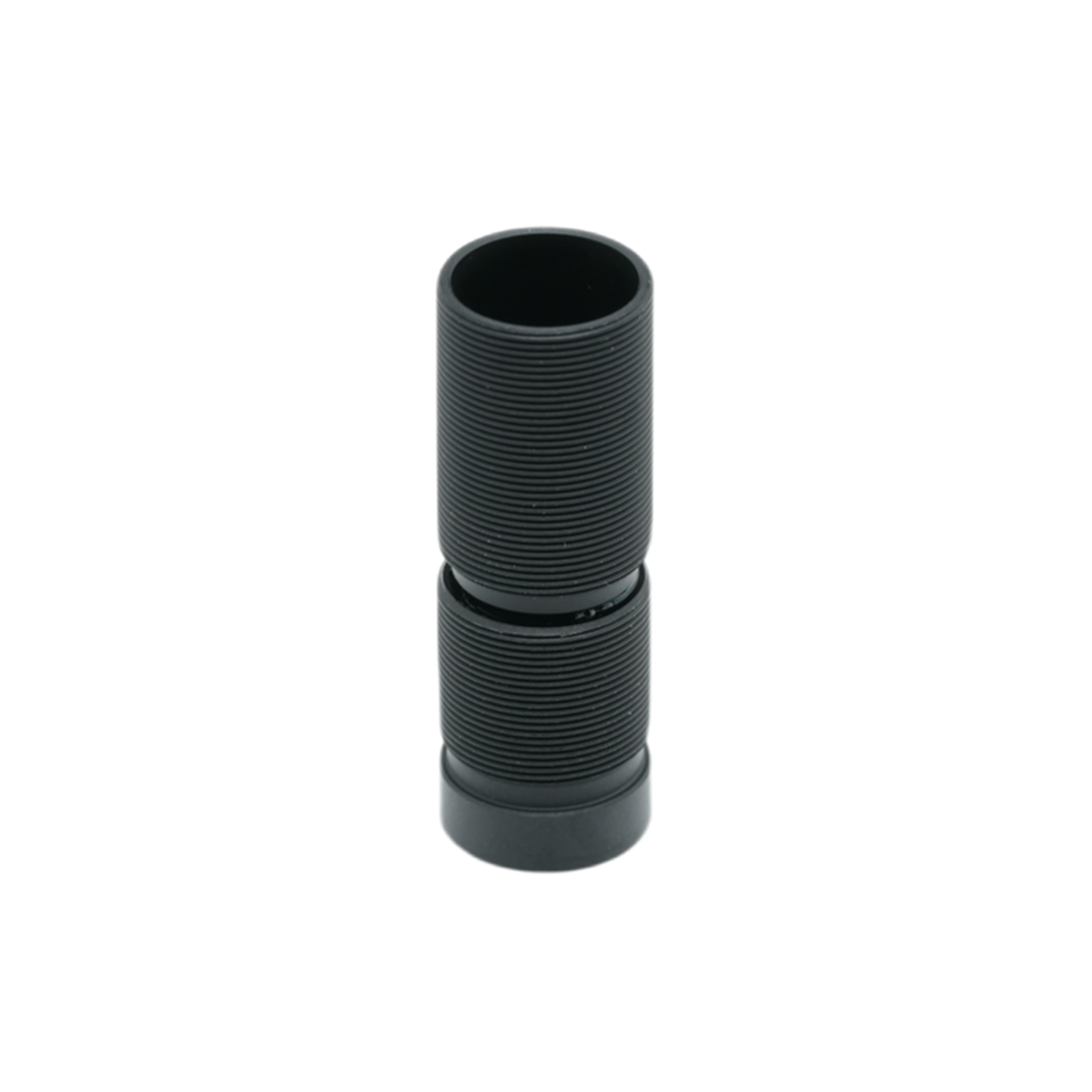

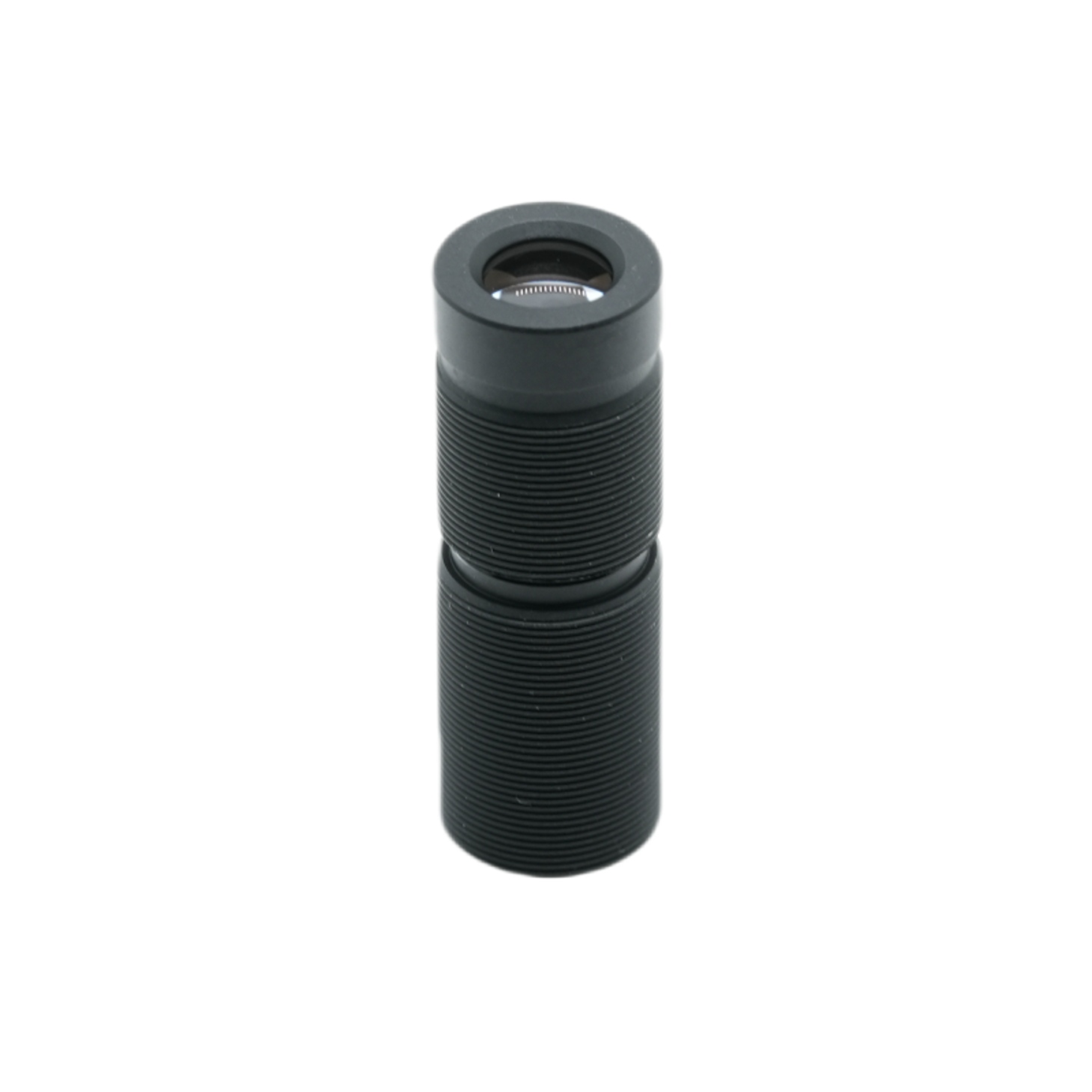

Das PL-2445D-M9 ist ein kompaktes Objektiv mit fester Brennweite, das von BOSHI Optical Technology für hochauflösende industrielle Bildgebung entwickelt wurde. Mit einer Brennweite von 24 mm und einer Blende von F/4,5 bietet dieses Objektiv außergewöhnliche Klarheit und konstante Helligkeit auf einem 1/2,5-Zoll-Sensor und deckt einen maximalen Bildkreis von Ø7,4 mm ab. Seine Ganzglaskonstruktion (3 Elemente) sorgt für thermische Stabilität und hervorragende Transmission, während die M9-Gewindebefestigung (P0,35) eine zuverlässige mechanische Integration in Systeme mit begrenztem Platzangebot ermöglicht. Das Objektiv bietet ein schmales Sichtfeld (16,7° diagonal), ideal für Inspektionen über große Entfernungen, mit einem TV-Verzerrung von nur -0,05 % und relative Ausleuchtung von 97,0 % – Werte, die eine originalgetreue geometrische Wiedergabe und minimale Vignettierung garantieren, was eine hervorragende Kompatibilität mit modernen Sensor-Mikrolinsen-Arrays gewährleistet. Dieses Objektiv mit 24 mm Brennweite von BOSHI Optical Technology behält die Schärfe von der Mitte bis zum Rand bei OEM-Integratoren, die eine wiederholbare Bildqualität fordern, ohne Kompromisse bei Größe oder Kosten einzugehen.

Ausführliche Produktbeschreibung

BOSHI Optical Technology präsentiert die PL-2445D-M9, eine optische Präzisionslinse, die auf 1/2,5-Zoll-Sensorplattformen zugeschnitten ist. Nachfolgend finden Sie eine umfassende Aufschlüsselung der Spezifikationen, Leistungsvorteile und Anwendungsszenarien.

1. Wichtige optische Parameter

Brennweite: 24 mm ±5 % – bietet eine moderate Teleperspektive und ermöglicht die Vergrößerung entfernter Motive bei gleichzeitiger Beibehaltung überschaubarer Arbeitsabstände.

Blende (F/NO.): F/4,5 ±5 % – gleicht Lichtdurchsatz mit Schärfentiefe aus, geeignet für gut beleuchtete Fabrikhallen und Außenumgebungen.

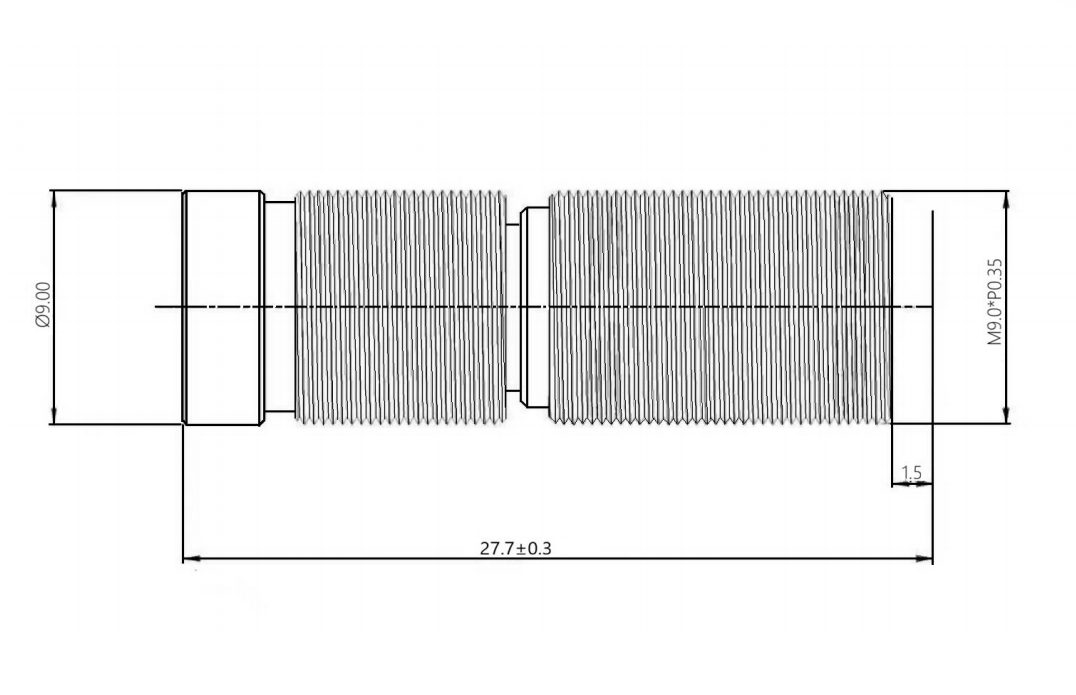

Gesamtspurlänge (TTL): 27,7 ± 0,3 mm – ultrakompakte Grundfläche für miniaturisierte Kameramodule.

Hintere Brennweite (BFL): 17,65 mm – bietet ausreichend Spielraum für die Installation von Filter oder Deckglas.

Maximaler Bildkreis: Ø7,4 mm – deckt den aktiven Bereich eines 1/2,5-Zoll-Sensors vollständig ab, ohne zu beschneiden.

Sichtfeld: Diagonal 16,7°, Horizontal 13,4°, Vertikal 10,7° – Engwinkelgeometrie, ideal für die detaillierte Inspektion kleiner Ziele aus der Entfernung.

Fassung: M9×P0,35 – ein Standardgewinde für Miniaturobjektive, das eine einfache Austauschbarkeit mit vorhandenen M9-basierten Gehäusen gewährleistet.

2. Leistungsvorteile

Außergewöhnlich niedrige Verzerrung: Die TV-Verzerrung ist mit -0,05 % spezifiziert, wodurch Tonnen- oder Kisseneffekte nahezu eliminiert werden. Dies gewährleistet eine genaue Dimensionsmessung und die Beibehaltung der Geraden, was für Mess- und Ausrichtungsaufgaben von entscheidender Bedeutung ist.

Hohe relative Beleuchtung: Mit 97,0 % sorgt das Objektiv für eine gleichmäßige Helligkeit über den gesamten Sensor, wodurch die Notwendigkeit einer Schattierungskorrektur nach der Bearbeitung reduziert und das Signal-Rausch-Verhältnis in der Peripherie verbessert wird.

Optimierter Hauptstrahlwinkel: Der CRA von <6,6° entspricht der Mikrolinsenneigung der meisten 1/2,5-Zoll-Sensoren und minimiert Farbverschiebungen und Empfindlichkeitsverluste an den Rändern. Diese Kompatibilität verbessert die Quanteneffizienz des Gesamtsystems.

Ganzglasdesign (3 Elemente): Die 3-Elemente-Glaskonstruktion bietet im Vergleich zu Kunststoffalternativen eine überlegene thermische Stabilität, Kratzfestigkeit und UV-Beständigkeit. Es garantiert eine wiederholbare Fokussierung über einen weiten Temperaturbereich (-20 °C bis +70 °C).

Präzisions-M9-Gewinde: Die M9-Halterung mit feiner Steigung ermöglicht eine genaue Fokuseinstellung und sichere Verriegelung und verhindert so ein versehentliches Dezentrieren bei Vibrationen oder Stößen.

3. Anwendungsbereiche

Bildverarbeitung und automatisierte Inspektion: Mit seiner Brennweite von 24 mm und der geringen Verzerrung eignet sich dieses Objektiv hervorragend für die PCB-Inspektion, die Erkennung von Oberflächenfehlern und die Ausrichtung von Miniaturkomponenten. Das schmale Sichtfeld lässt sich gut mit hochauflösenden 1/2,5-Zoll-Sensoren kombinieren, um feine Details (z. B. 5–10 µm große Merkmale) aufzulösen.

Industrielle Messtechnik: Die nahezu Null-Verzerrung und die hohe relative Beleuchtung machen es ideal für Messgerätemessungen, 3D-Scans und Kalibrierungssysteme, bei denen absolute Genauigkeit von größter Bedeutung ist.

Sicherheit und Überwachung: Für die Fernüberwachung in Korridoren, Tunneln oder Umzäunungen bietet die Telefunktion in Kombination mit der F/4,5-Blende eine ausreichende Schärfentiefe, um Motive über einen großen Entfernungsbereich scharf zu halten.

Eingebettete Bildverarbeitungssysteme: Kompakte Größe (TTL <28 mm) und M9-Gewinde ermöglichen die Integration in Drohnen, Robotik und handgeführte Inspektionsgeräte, bei denen Gewicht und Platz entscheidend sind.

Wissenschaftliche und Laborbildgebung: Seine stabile optische Leistung unterstützt die Mikroskopie-Hilfsbildgebung, die Strahlprofilierung und die kontrastreiche Dokumentation flacher Proben.

BOSHI Optical Technology hat den PL-2445D-M9 entwickelt, um den strengen Anforderungen moderner Industrieoptik gerecht zu werden. Jede Einheit wird einem individuellen Kollimations- und Auflösungstest unterzogen, um sicherzustellen, dass die 24-mm-Brennweite und die F/4,5-Blende eine gleichbleibende Qualität liefern. Der niedrige CRA und die minimale Verzerrung des Objektivs reduzieren die algorithmische Komplexität in Bildverarbeitungspipelines weiter und beschleunigen die Bereitstellungszyklen für Systemintegratoren. Ob in Hochgeschwindigkeitsproduktionslinien oder stationären Messstationen – dieses Objektiv bietet eine zuverlässige, kostengünstige Lösung, die die jahrzehntelange Fertigungskompetenz von BOSHI Optical Technology nutzt. Für kundenspezifische Halterungsanpassungen oder AR-Beschichtungsvarianten bietet das Werk flexiblen OEM-Support und stellt so sicher, dass sich der PL-2445D-M9 nahtlos in Ihre bestehende optische Architektur einfügt.
