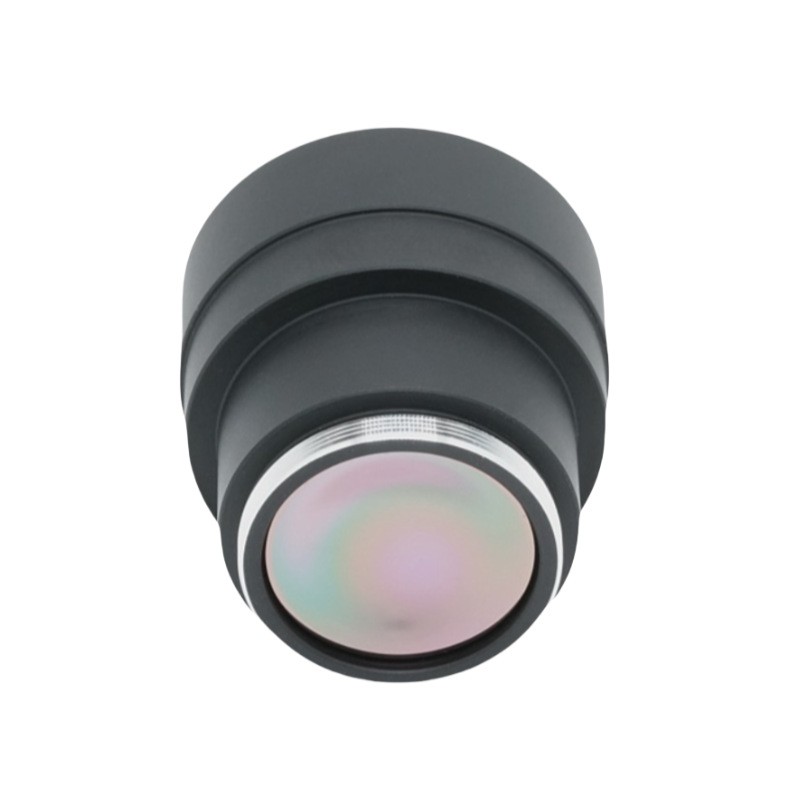

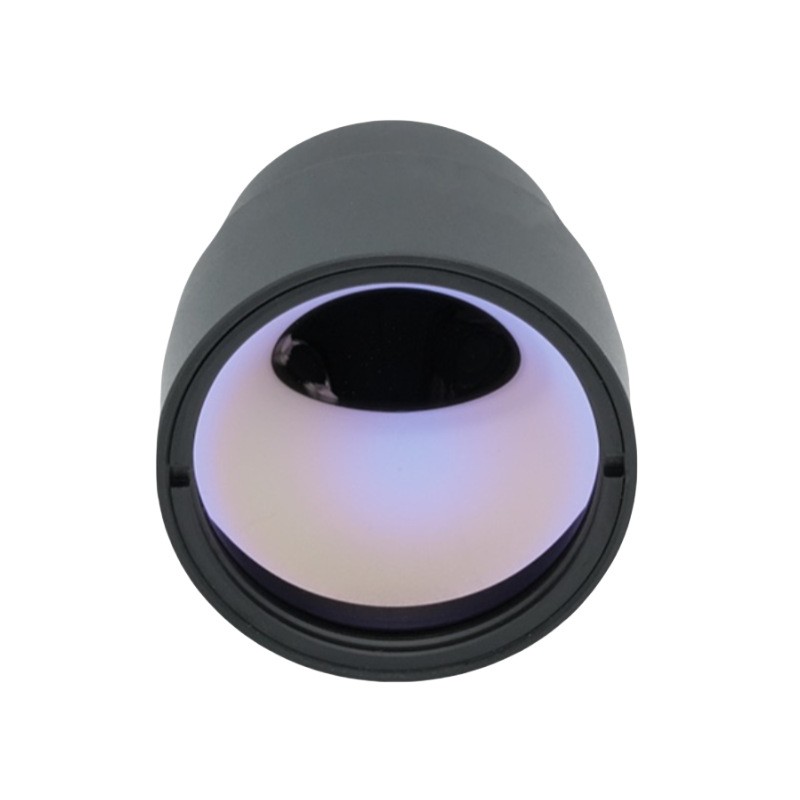

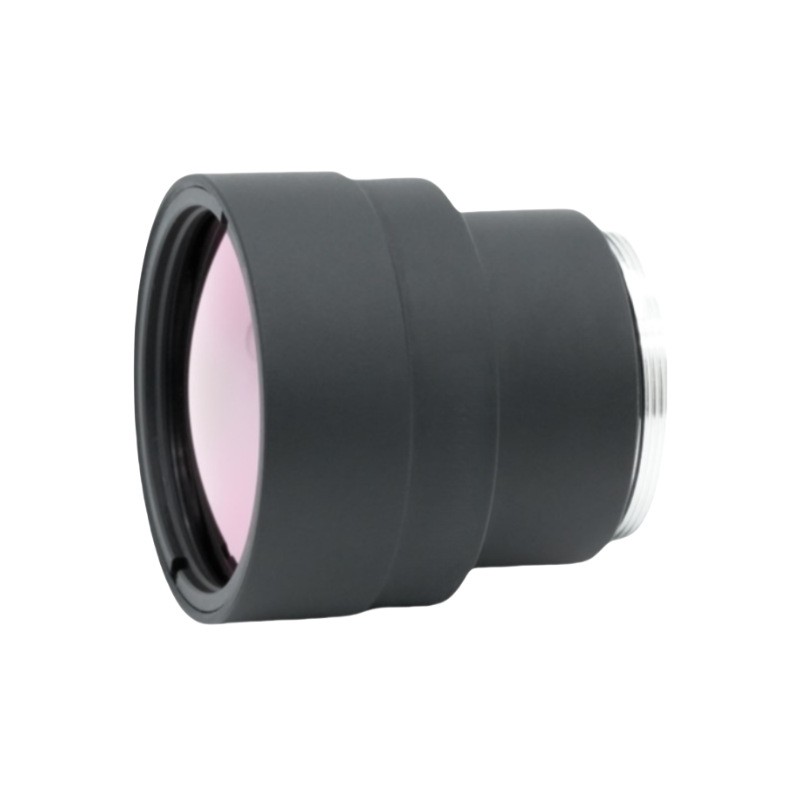

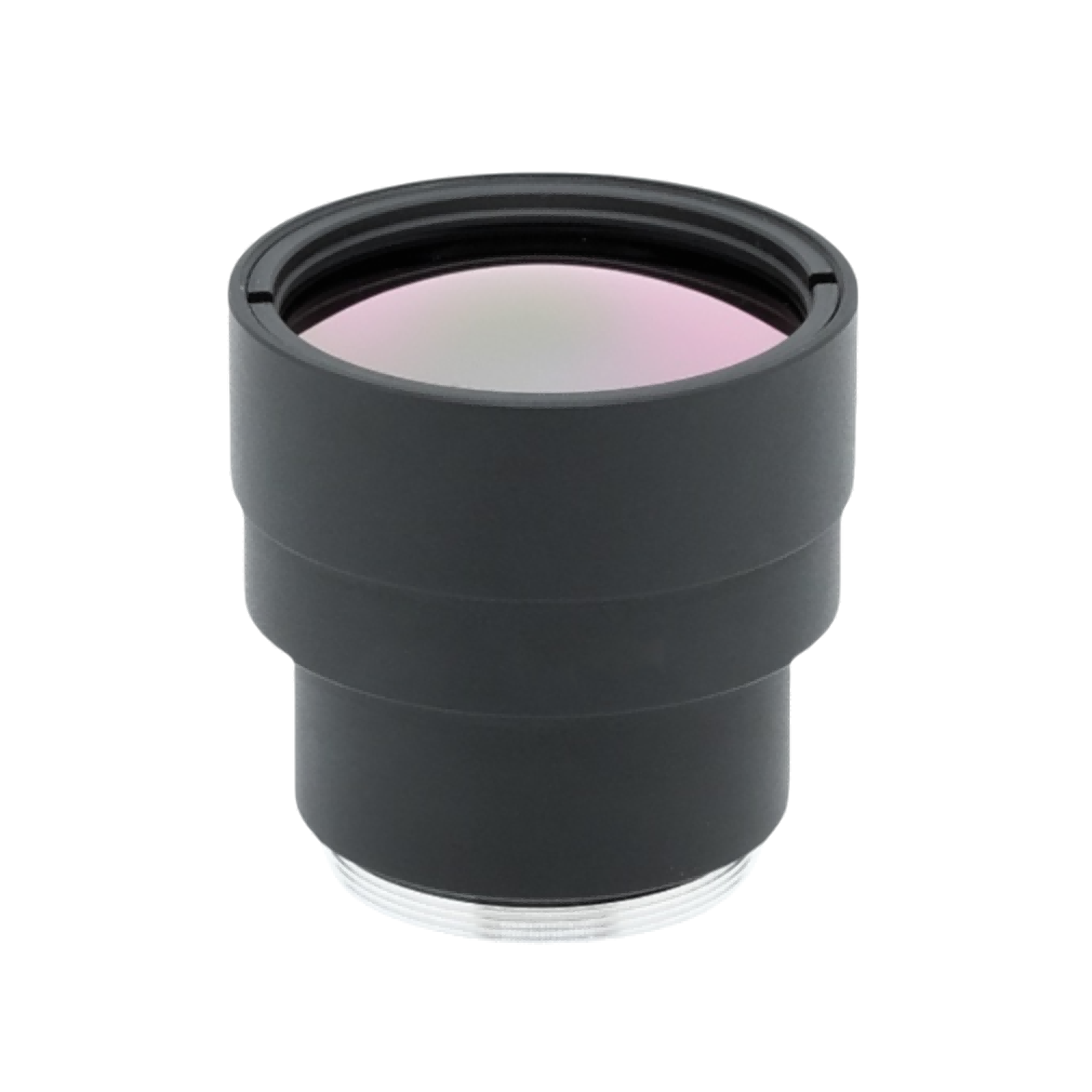

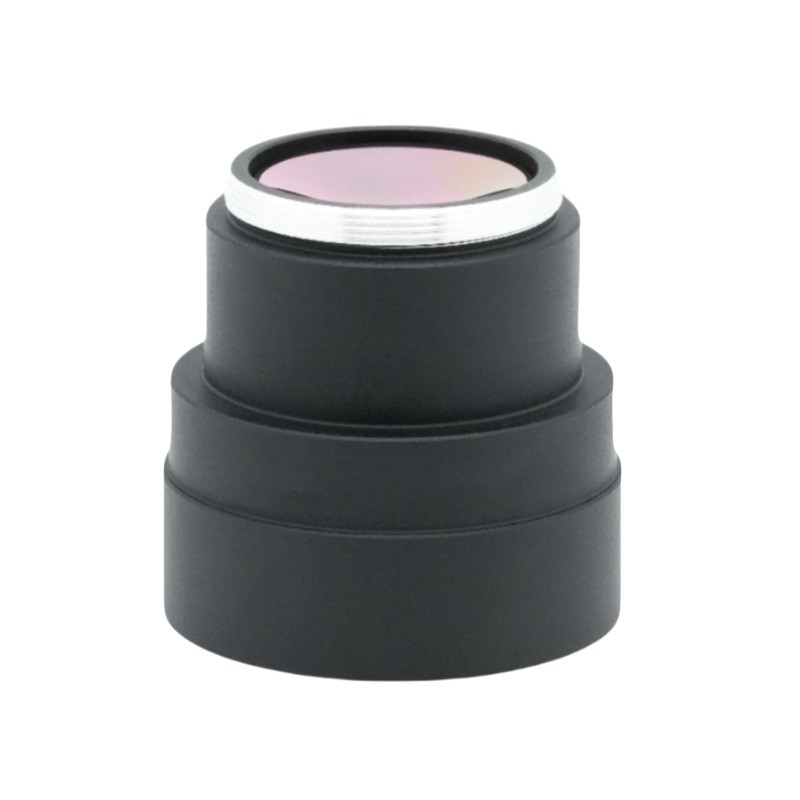

Wärmebildobjektiv mit 25 mm Brennweite

Produktbeschreibung

Dieses langwellige Infrarotobjektiv mit F1,0 und 25 mm wurde unabhängig erforscht und hergestelltBOSHI OptischTechnologie. Als Hochleistungs-Wärmebildobjektiv, das im Wellenlängenbereich von 8–12 μm arbeitet, ist dieses Langwellen-Infrarotobjektiv für Wärmedetektoren mit 640 x 512 und 12 μm-Linsen optimiert. Dank der F1.0-Struktur mit großer Apertur bietet das Infrarotobjektiv eine hervorragende Lichtsammelleistung, um auch bei Überwachungsszenarien bei schlechten Sichtverhältnissen und niedrigen Temperaturen zurechtzukommen. Die M22×0,5-Objektivmontagestruktur ermöglicht eine einfache Installation an passender Wärmebildkameraausrüstung. Die Frontlinsenkomponente erreicht die Schutzart IP67 und sorgt so für eine stabile Betriebsleistung im Freien. Dieses 25-mm-Wärmebildkameraobjektiv erreicht eine Durchlässigkeit von über 86 Prozent und eine relative Ausleuchtung von über 97 Prozent, während die Verzerrung gleichzeitig unter 2 Prozent bleibt. Der Fokuseinstellbereich reicht von 2 Metern bis unendlich, und ein stabiler Betrieb kann bei Umgebungstemperaturen von -40℃ bis +80℃ realisiert werden. BOSHI Optical Technology implementiert eine präzise Kalibrierung für jedes fertige Produkt, um eine stabile Bildausgabe für Wärmebildgeräte für die Industrie- und Sicherheitsüberwachung aufrechtzuerhalten.

Ausführliche Produktbeschreibung

1. Parameter

Die optischen Parameter dieses Produkts basieren auf einer professionellen Abstimmung durch BOSHI Optical Technology. Die Brennweite erreicht 25 mm und die Blendenzahl wird auf F1,0 eingestellt. Die Arbeitswellenlänge liegt im langwelligen Infrarotbereich von 8–12 μm, der zum Standardprodukt für Langwellen-Infrarotlinsen gehört. Diese Infrarotlinse bietet perfekte Kompatibilität mit 640×512, 12 μm großen Linsen-Thermodetektoren und passt sich an gängige ungekühlte Infrarot-Sensormodule an. Das diagonale Sichtfeld erreicht 22,5 Grad, das horizontale Sichtfeld erreicht 17,7 Grad und das vertikale Sichtfeld erreicht 14,1 Grad. Eine solche Parameterkonfiguration bietet eine hervorragende Beobachtungskapazität für Überwachungsaufgaben über mittlere Entfernungen.

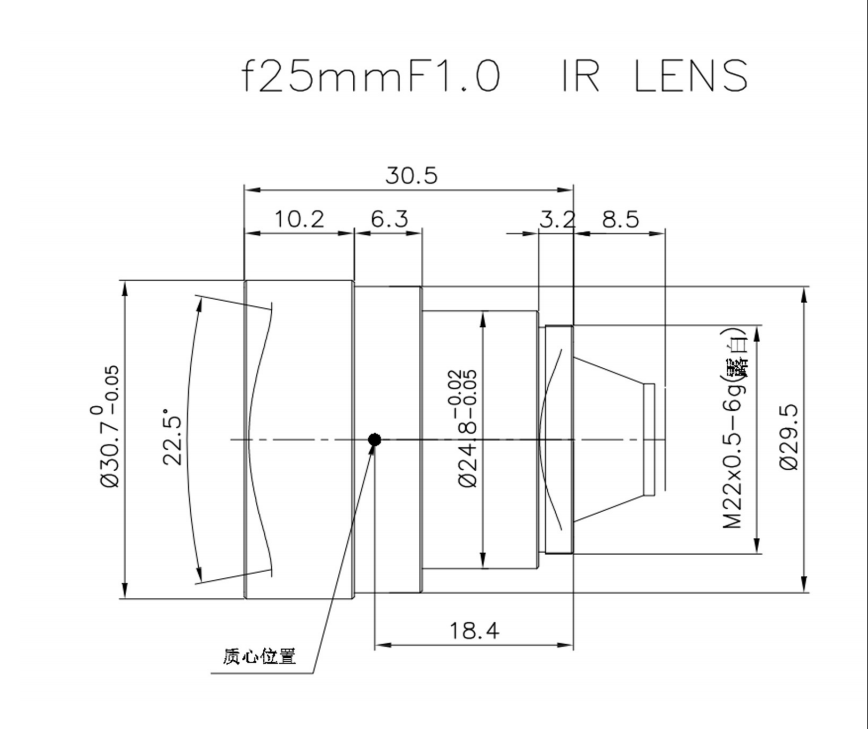

Mechanische und Umgebungsparameter stammen aus dem standardisierten Design der BOSHI Optical Technology. Die M22×0,5-Linsenmontageschnittstelle erleichtert Geräteherstellern die vollständige Produktmontage und Geräteintegration. Der Fokuseinstellbereich erstreckt sich von 2 Metern bis unendlich und kann sowohl Inspektionsanforderungen im Nahbereich als auch Überwachungsanforderungen über große Entfernungen erfüllen. Der Betriebstemperaturbereich reicht von -40℃ bis +80℃Wärmebildobjektivkann die Arbeitsleistung auch unter extremen klimatischen Bedingungen stabil halten. Die vordere Linseneinheit erreicht die Schutzart IP67 und unterstützt den Einsatz im Freien unter schwierigen Bedingungen.

Die Bildqualitätsparameter basieren auf einem fortschrittlichen Antireflexionsbeschichtungsverfahren. Freiliegende optische Oberflächen erhalten eine AR-Beschichtung. Die tatsächliche Durchlässigkeit bleibt über 86 Prozent. Die relative Beleuchtung liegt bei über 97 Prozent. Der Verzerrungswert wird auf unter 2 Prozent kontrolliert. Jeder Index dieses Wärmebildkameraobjektivs wird vor der Produktauslieferung einer strengen Prüfung unterzogen.

2. Leistungsvorteile

Große F1.0-Blende: BOSHI Optical Technology wendet bei diesem 25-mm-Infrarotobjektiv ein Design mit extrem großer Blende an. Das Strukturmerkmal verbessert offensichtlich die Empfangseffizienz von Infrarot-Photonensignalen. Bei Arbeiten in Umgebungen mit schwacher Wärmestrahlung kann das Wärmebildobjektiv im Vergleich zu Produkten mit kleinerem Blendenwert ein viel klareres Wärmebild erzeugen.

Hervorragende optische Gleichmäßigkeit: Der Index der relativen Beleuchtung über 97 Prozent unterdrückt wirksam das Phänomen dunkler Ecken im Bildrandbereich. Ein Verzerrungsindex unter 2 Prozent garantiert die geometrische Authentizität des Wärmebildbildes. Dieses Leistungsmerkmal bietet zuverlässige technische Unterstützung für messorientierte Anwendungsszenarien thermischer Systeme.

Robuste Anpassungsfähigkeit an die Umwelt: Die Schutzart IP67 der Frontlinse sorgt für Staubschutz und kurzfristige Wasserdichtigkeit für Außenanwendungen. Die optimierte optische Struktur der BOSHI Optical Technology verhindert effektiv das durch drastische Temperaturschwankungen verursachte Fokusversatzphänomen. Die Langwellen-Infrarotlinse kann bei starken Temperaturschwankungen einen gleichbleibenden Abbildungseffekt aufrechterhalten.

Hochdurchlässige AR-Beschichtung: Die Beschichtung dieses 25-mm-F1.0-Wärmebildkameraobjektivs verringert den Oberflächenreflexionsverlust von Infrarotlicht. Es fördert die Nutzungseffizienz der Infrarotenergie und erhöht das Signal-Rausch-Verhältnis des gesamten Wärmebildkamerasystems. Die auf die 12-μm-Linse abgestimmte optische Struktur schöpft das Leistungspotenzial des Sensors voll aus.

Ausgereifte standardisierte Schnittstelle: M22×0,5 Der Objektivmontagemodus unterstützt den bequemen Produktaustausch. Gerätekooperationspartner von BOSHI Optical Technology können mit dieser standardisierten Schnittstelle großvolumige Montagearbeiten effizient durchführen.

3.Anwendungsfelder

Sicherheitsüberwachung im Außenbereich: DasWärmebildobjektivunterstützt die Überwachungsarbeiten an Grenzschutzstandorten. Es kann auch thermische Perimeterüberwachungsaufgaben für Fabrikbereiche und Campuszonen übernehmen. Die 25-mm-Infrarotlinse ermöglicht die Erkennung von Eindringlingen Tag und Nacht ohne zusätzliche sichtbare Lichtquelle. Die strukturelle Leistung der Schutzklasse IP67 garantiert einen stabilen Langzeitbetrieb der Langwellen-Infrarotlinse im Freien.

Industrielle vorausschauende Wartung: Dieses Wärmebildkameraobjektiv kann auf Wärmebildkamerageräten montiert werden. Bediener nutzen die auf die 12-μm-Linse abgestimmte optische Leistung, um das Risiko von Überhitzungsausfällen bei Stromversorgungsgeräten, mechanischen Lagerkomponenten und Schaltschrankanlagen zu erkennen. Die Detektoranpassungskapazität von 640 x 512 sorgt für reichhaltige Bilddetails für die Gerätefehlerdiagnose.

Verkehrs- und Transportüberwachung: Das Produkt kann für Infrarot-Erkennungsarbeiten im Straßenverkehr eingesetzt werden. Es vervollständigt die Erfassung der Fahrzeugwärmefunktionen und die Funktion zur Auslösung eines Alarms bei abnormaler Temperatur. Das Sichtfeld dieses 25-mm-Objektivs für mittlere Entfernungen erfüllt die Anforderungen an die Echtzeitüberwachung am Straßenrand.

Nutzlasten unbemannter Systeme: Dank der kompakten Volumeneigenschaften des F1.0-Wärmebildobjektivs eignet es sich für Bodenroboterausrüstung und die Beladung kleiner unbemannter Luftfahrzeuge. Bei nebligem Wetter, in der Nacht oder in verrauchter Umgebung unterstützt die Infrarotlinse die Ausführung von Such- und Rettungsaufgaben.

Brandverhütung und Frühwarnung: Die Langwellen-Infrarotlinse übernimmt die Überwachung von Waldbränden. Es realisiert auch eine Frühwarnfunktion für die Innentemperatur des Lagers. Die 25-mm-Brennweitenkonfiguration hilft Benutzern, Informationen über abnormale Wärmequellen aus mittlerer Entfernung rechtzeitig zu erfassen.
