3,05 mm konische Kegellinse

Produktbeschreibung

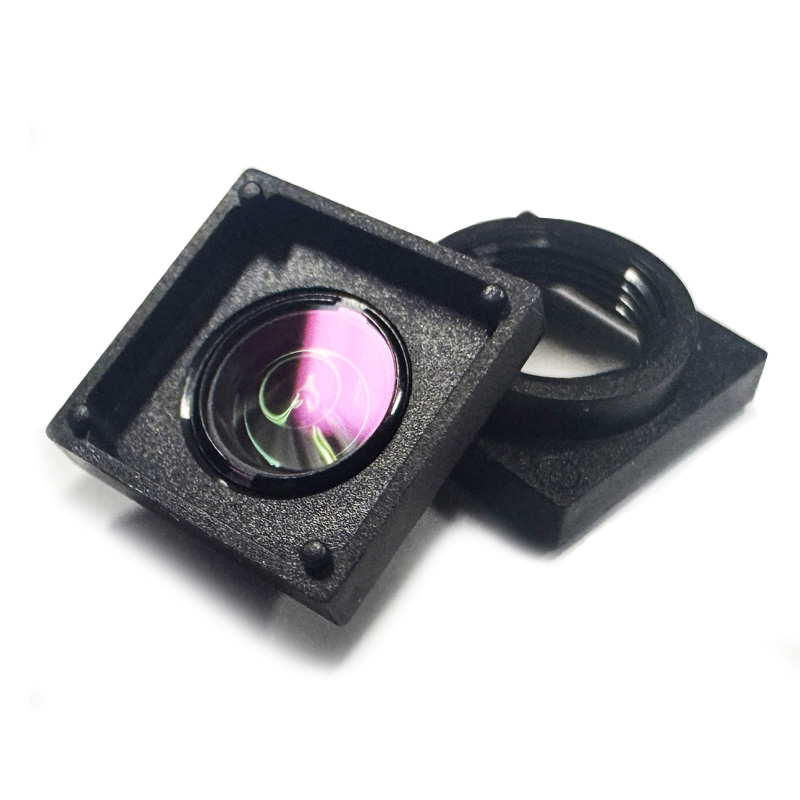

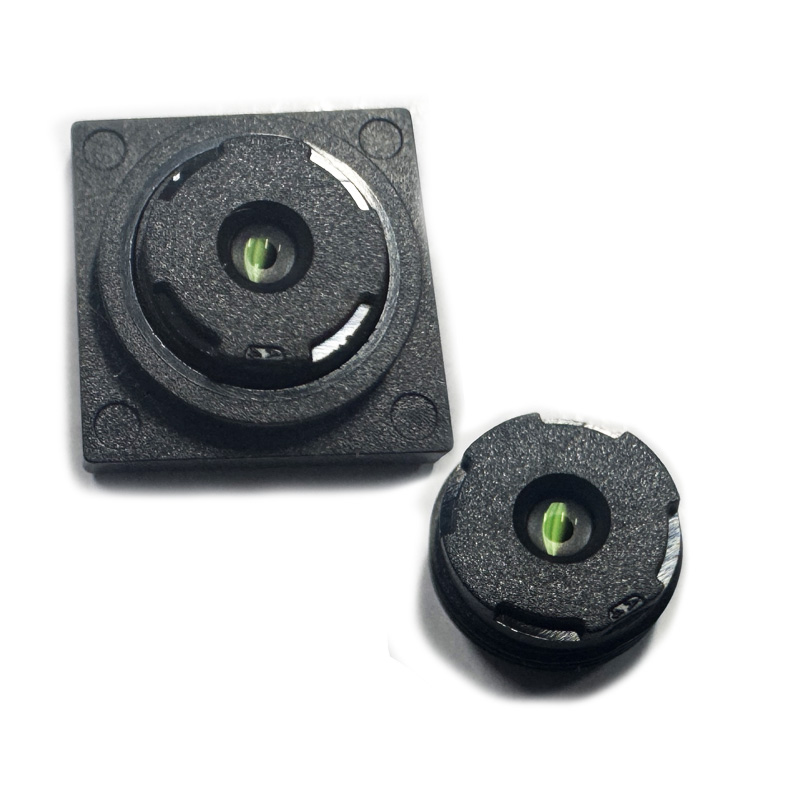

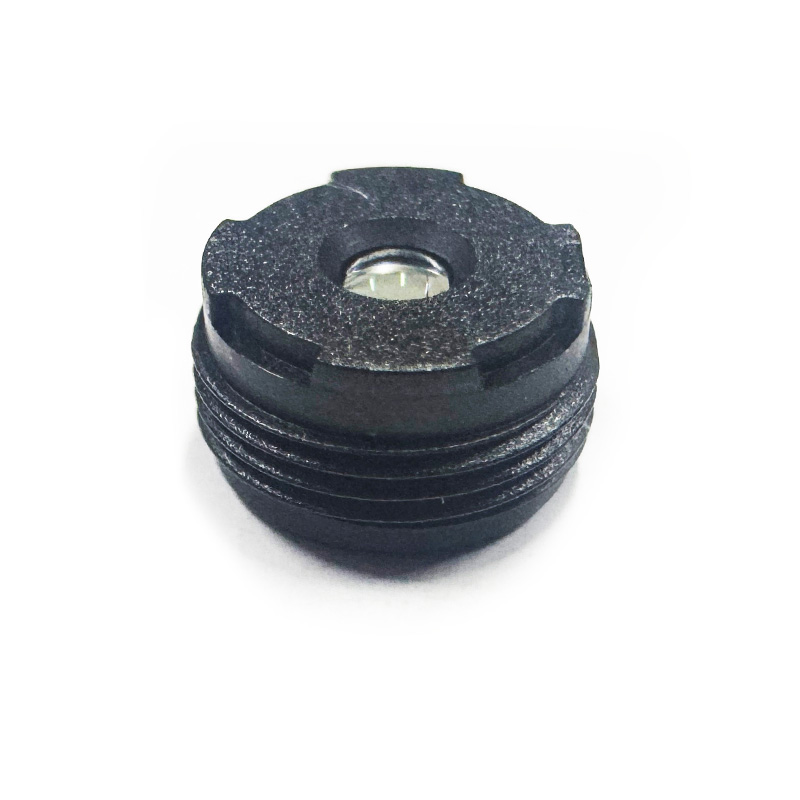

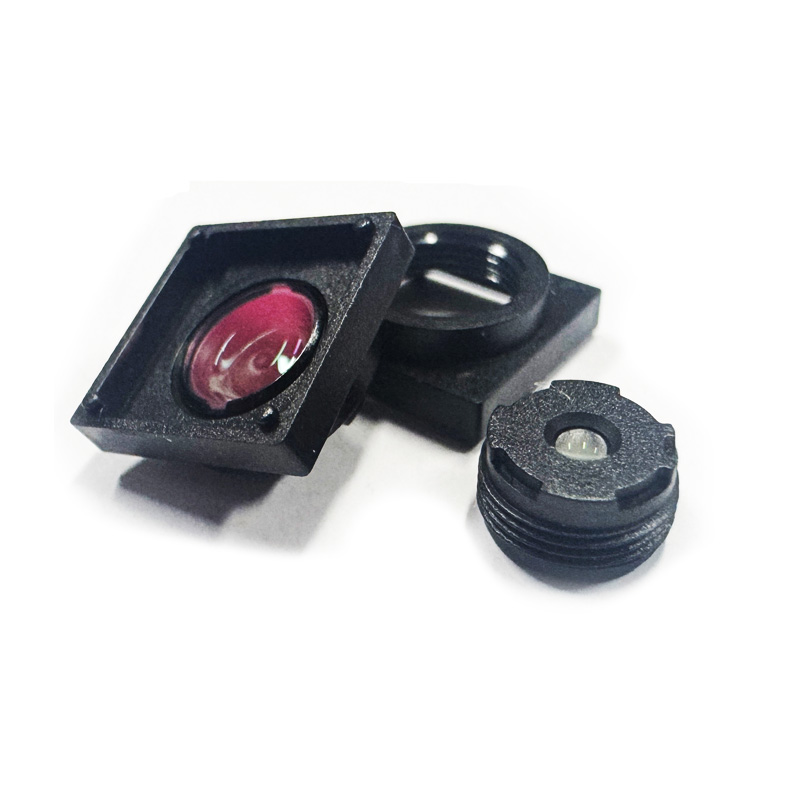

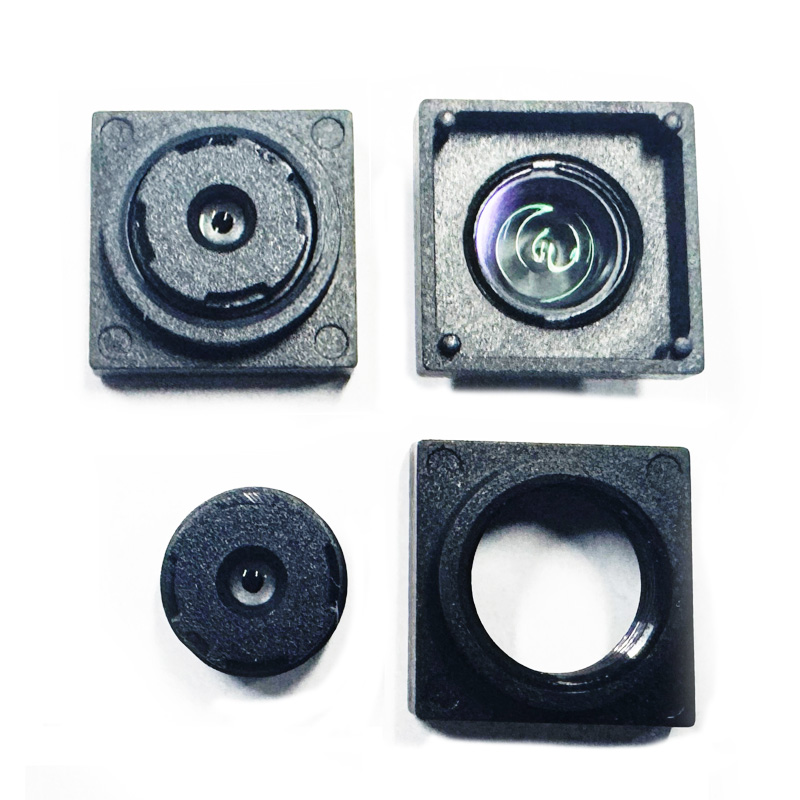

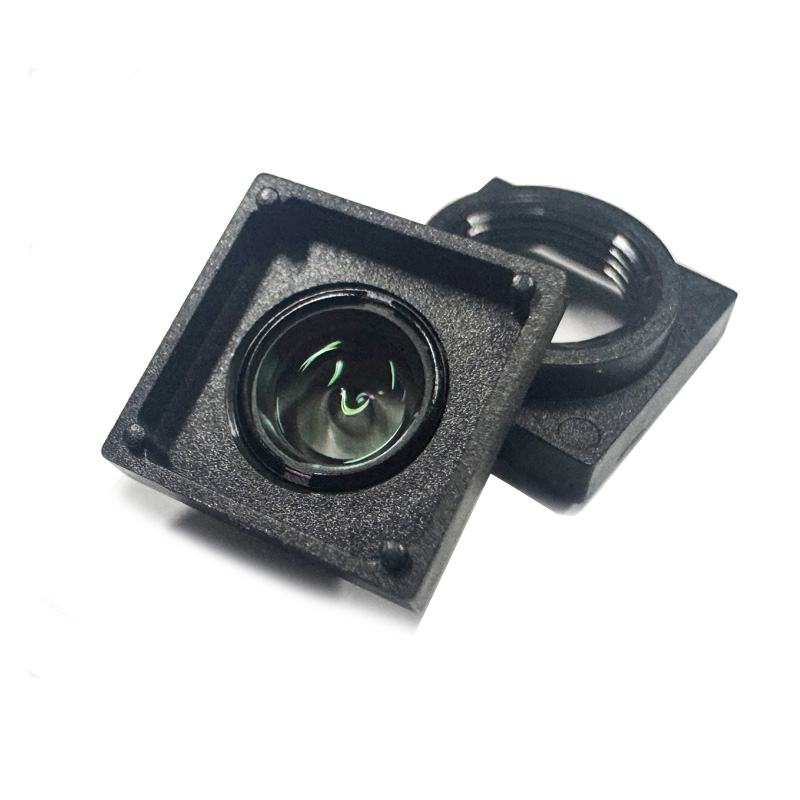

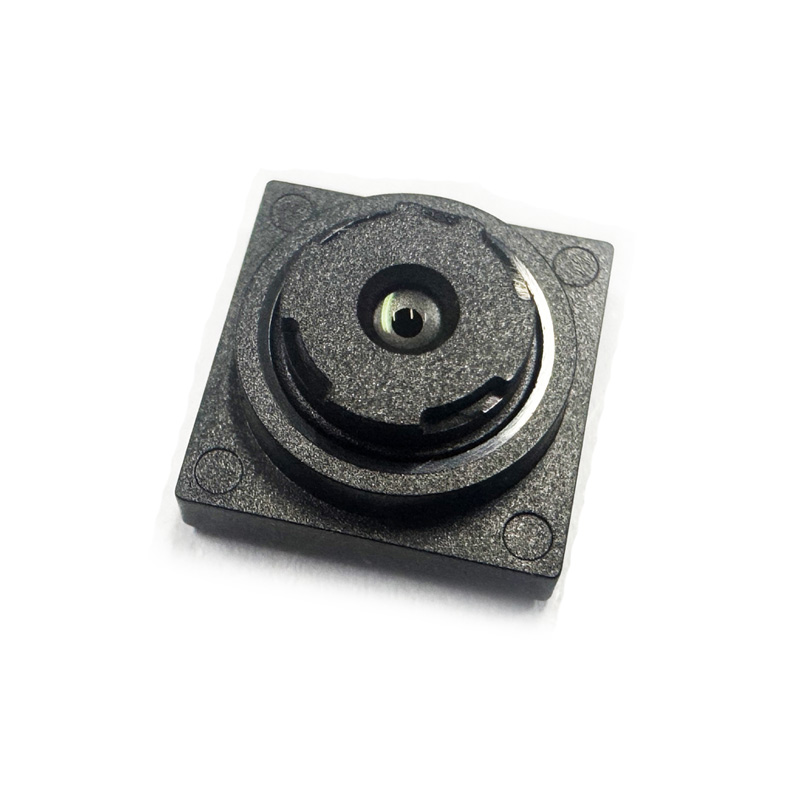

Dieses kompakte Bildverarbeitungsobjektiv wird von ShangHai SILK Optical Technology CO., LTD hergestellt und ist für 1/4-Zoll-Sensoren mit einer Auflösung von 2592 x 1944 optimiert. Dieses Mini-Platinenobjektiv verfügt über ein zuverlässiges optisches Layout und liefert eine konstante Bildleistung3,05 mmBrennweite und Blende F5.0. Es unterstützt einen Bildkreis von 4,8 mm und ein diagonales Sichtfeld von 72 Grad und erfüllt damit die Weitwinkelanforderungen kompakter Bildgebungsmodule. Das Linsendesign mit geringer Verzerrung hält die TV-Verzerrung unter 1,5 %, zusammen mit der IRCF-Wellenlänge von 650 nm, um unerwünschte Infrarotstörungen zu filtern. Dank des ultrakurzen TTL-Abstands von 3,6 mm eignet es sich für die Geräteintegration auf engstem Raum. ShangHai SILK Optical Technology CO., LTD führt für jede Einheit eine strenge optische Prüfung durch und stellt so eine gleichbleibende Chargenqualität für Massenproduktionsprojekte sicher. Diese kostengünstige optische Komponente mit M5,5-Montage ist ideal für kleine eingebettete Kamerasysteme in verschiedenen Verbraucher- und Industrieszenarien.

Ausführliche Produktbeschreibung

Parameter

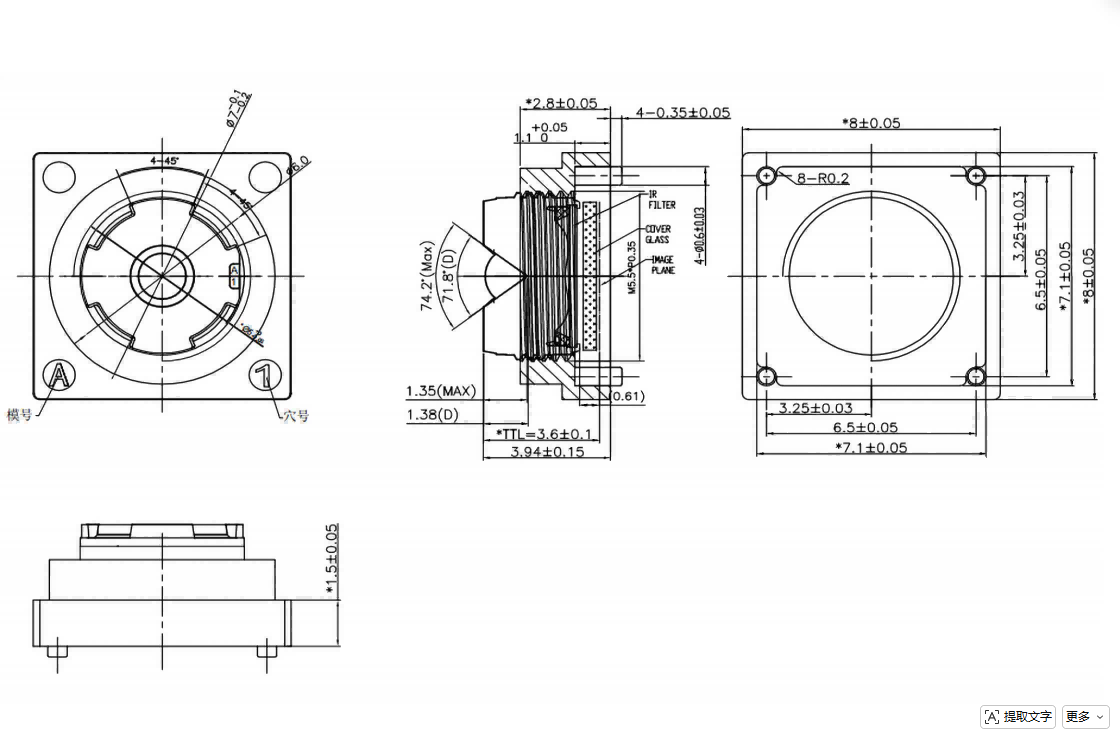

Optische Kernparameter: Das Objektiv übernimmt3,05 mmBrennweite mit ±5 % Toleranz, gepaart mit F5.0-Blende mit ±5 % Toleranz, wodurch Schärfentiefe und Bildhelligkeit ausgeglichen werden. TTL erreicht 3,6 ± 0,1 mm für eine ultrakompakte Montage. Die IRCF-Wellenlänge von 650 nm blockiert effektiv Infrarot-Streulicht und sorgt so für eine naturgetreue Ausgabe am Tag.

Bildformat und Sichtfeld: Der maximale Bildkreis beträgt Φ4,8 mm und passt perfekt zum 1/4-Zoll-COMS-Sensor (2592 x 1944). Das diagonale Sichtfeld beträgt 72°, das horizontale Sichtfeld 61°, das vertikale Sichtfeld 47° und bietet eine breite Abdeckung für kleine Kameras.

Verzerrung & Beleuchtung & CRA: TV-Verzerrung <1,5 % für geradlinige Wiedergabe; relative Beleuchtung 42,8 % ± 5 % garantiert gleichmäßige Helligkeit von der Mitte bis in die Ecke; CRA<32,7° entspricht dem Hauptstrahlwinkel der gängigen 1/4-Zoll-Sensorpixel und vermeidet Vignettierung und Farbversatz.

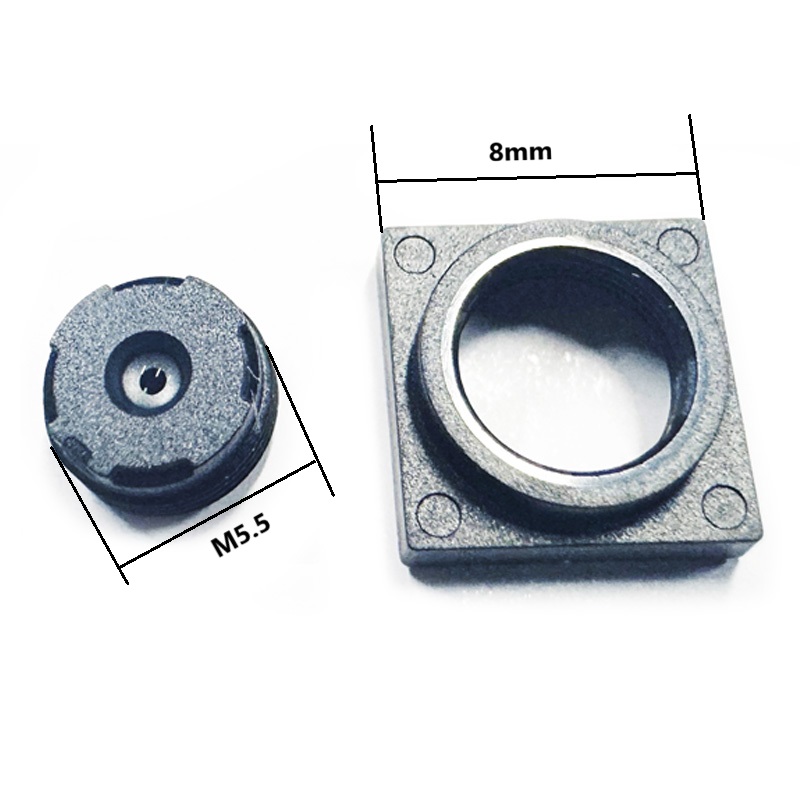

Mechanische Schnittstelle: Standard-M5,5-Halterung, einfach auszurichten und zu montieren für Mikrokameramodule.

Leistungsvorteilges

Optische Leistung mit geringer Verzerrung: Als Objektiv mit geringer Verzerrung reduziert eine TV-Verzerrung von weniger als 1,5 % die Bildverzerrung, die für Erkennungs- und Scanaufgaben von entscheidender Bedeutung ist.

Kompakte mechanische Abmessungen: Dieses Mini-Platinenobjektiv verfügt über eine Gesamtschienenlänge von nur 3,6 mm und eignet sich gut für schlanke eingebettete Hardware, bei der der Innenraum äußerst begrenzt ist.

Gut abgestimmte Sensorkompatibilität: Der 4,8-mm-Bildkreis und der CRA von ＜32,7° wurden ausschließlich für 1/4-Zoll-Sensorobjektivanwendungen entwickelt und verhindern dunkle Ecken und Farbverschiebungen, sodass die Pixelfähigkeit des Sensors voll ausgeschöpft werden kann.

Stabile Infrarotfilterung: Der 650-nm-IR-Schnitt eliminiert Infrarotrauschen und verbessert die Farbtreue für die Erfassung sichtbaren Lichts.

Gleichbleibende Massenproduktionsqualität: Jedes von ShangHai SILK Optical Technology CO., LTD hergestellte Objektiv wird einer strengen optischen Prüfung unterzogen, um die Parameterkonsistenz bei Großserienbestellungen zu gewährleisten.

Anwendungn Feld

Smart-Home-Miniaturkameras: Verwenden Sie dieses M5,5-Mount-Objektiv für kleine Innenüberwachungskameras und Türklingelkameras, um eine klare Weitwinkel-Live-Ansicht auf begrenztem Gehäuseraum zu erfassen.

Tragbare Scangeräte: Das Objektiv mit geringer Verzerrung unterstützt das Scannen von Barcodes und QR-Codes und liefert unverzerrte Bilder für eine schnelle Codedekodierung.

Tragbare Bildgebungsausrüstung: Das Mini-Board-Objektiv mit 3,05 mm Brennweite eignet sich für kleine tragbare Kameras und am Körper getragene Rekorder und erfüllt die Anforderungen an ein kompaktes Layout.

Hilfsmodule für die Bildverarbeitung: Als kompaktes Bildverarbeitungsobjektiv dient es zur einfachen Objekterkennung, visuellen Zählung und Hilfserfassung mit 1/4-Zoll-Sensorobjektivhardware.

Bildungs- und Experimentalkamera-Kits: Kostengünstige optische Komponente für die Entwicklung von Sehprojekten für Studenten.2. Produktbeschreibung

Dieses kompakte Bildverarbeitungsobjektiv wird von ShangHai SILK Optical Technology CO., LTD hergestellt und ist für 1/4-Zoll-Sensoren mit einer Auflösung von 2592 x 1944 optimiert. Dieses Mini-Platinenobjektiv verfügt über ein zuverlässiges optisches Layout und liefert eine konstante Abbildungsleistung mit einer Brennweite von 3,05 mm und einer Blende von F5,0. Es unterstützt einen Bildkreis von 4,8 mm und ein diagonales Sichtfeld von 72 Grad und erfüllt damit die Weitwinkelanforderungen kompakter Bildgebungsmodule. Das Linsendesign mit geringer Verzerrung hält die TV-Verzerrung niedrig 1,5 % und eine IRCF-Wellenlänge von 650 nm zur Filterung unerwünschter Infrarotstörungen machen es für die Integration von Geräten mit begrenzten Platzverhältnissen geeignet und gewährleisten so eine gleichbleibende Chargenqualität für Massenproduktionsprojekte.

Ausführliche Produktbeschreibung

Parameter

Optische Kernparameter: Das Objektiv verfügt über eine Brennweite von 3,05 mm mit einer Toleranz von ±5 %, gepaart mit einer F5,0-Blende mit einer Toleranz von ±5 %, wodurch Schärfentiefe und Bildhelligkeit ausgeglichen werden. TTL erreicht 3,6 ± 0,1 mm für eine ultrakompakte Montage. Die IRCF-Wellenlänge von 650 nm blockiert effektiv Infrarot-Streulicht und sorgt so für eine naturgetreue Ausgabe am Tag.

Bildformat und Sichtfeld: Der maximale Bildkreis beträgt Φ4,8 mm und passt perfekt zum 1/4-Zoll-COMS-Sensor (2592 x 1944). Das diagonale Sichtfeld beträgt 72°, das horizontale Sichtfeld 61°, das vertikale Sichtfeld 47° und bietet eine breite Abdeckung für kleine Kameras.

Verzerrung & Beleuchtung & CRA: TV-Verzerrung <1,5 % für geradlinige Wiedergabe; relative Beleuchtung 42,8 % ± 5 % garantiert gleichmäßige Helligkeit von der Mitte bis in die Ecke; CRA<32,7° entspricht dem Hauptstrahlwinkel der gängigen 1/4-Zoll-Sensorpixel und vermeidet Vignettierung und Farbversatz.

Mechanische Schnittstelle: Standard-M5,5-Halterung, einfach auszurichten und zu montieren für Mikrokameramodule.

Leistungsvorteile

Optische Leistung mit geringer Verzerrung: Als Objektiv mit geringer Verzerrung reduziert eine TV-Verzerrung von weniger als 1,5 % die Bildverzerrung, die für Erkennungs- und Scanaufgaben von entscheidender Bedeutung ist.

Kompakte mechanische Abmessungen: Dieses Mini-Platinenobjektiv verfügt über eine Gesamtschienenlänge von nur 3,6 mm und eignet sich gut für schlanke eingebettete Hardware, bei der der Innenraum äußerst begrenzt ist.

Gut abgestimmte Sensorkompatibilität: Der 4,8-mm-Bildkreis und der CRA von ＜32,7° wurden ausschließlich für 1/4-Zoll-Sensorobjektivanwendungen entwickelt und verhindern dunkle Ecken und Farbverschiebungen, sodass die Pixelfähigkeit des Sensors voll ausgeschöpft werden kann.

Stabile Infrarotfilterung: Der 650-nm-IR-Schnitt eliminiert Infrarotrauschen und verbessert die Farbtreue für die Erfassung sichtbaren Lichts.

Gleichbleibende Massenproduktionsqualität: Jedes von ShangHai SILK Optical Technology CO., LTD hergestellte Objektiv wird einer strengen optischen Prüfung unterzogen, um die Parameterkonsistenz bei Großserienbestellungen zu gewährleisten.

 Anwendungsbereich

Smart-Home-Miniaturkameras: Verwenden Sie dieses M5,5-Mount-Objektiv für kleine Innenüberwachungskameras und Türklingelkameras, um eine klare Weitwinkel-Live-Ansicht auf begrenztem Gehäuseraum zu erfassen.

Tragbare Scangeräte: Das Objektiv mit geringer Verzerrung unterstützt das Scannen von Barcodes und QR-Codes und liefert unverzerrte Bilder für eine schnelle Codedekodierung.

Tragbare Bildgebungsausrüstung: Das Mini-Board-Objektiv mit 3,05 mm Brennweite eignet sich für kleine tragbare Kameras und am Körper getragene Rekorder und erfüllt die Anforderungen an ein kompaktes Layout.

Hilfsmodule für die Bildverarbeitung: Als kompaktes Bildverarbeitungsobjektiv dient es zur einfachen Objekterkennung, visuellen Zählung und Hilfserfassung mit 1/4-Zoll-Sensorobjektivhardware.

Kamera-Kits für den Bildungs- und Experimentalbereich: Kostengünstige optische Komponente für die Entwicklung von Sehprojekten für Studenten.
