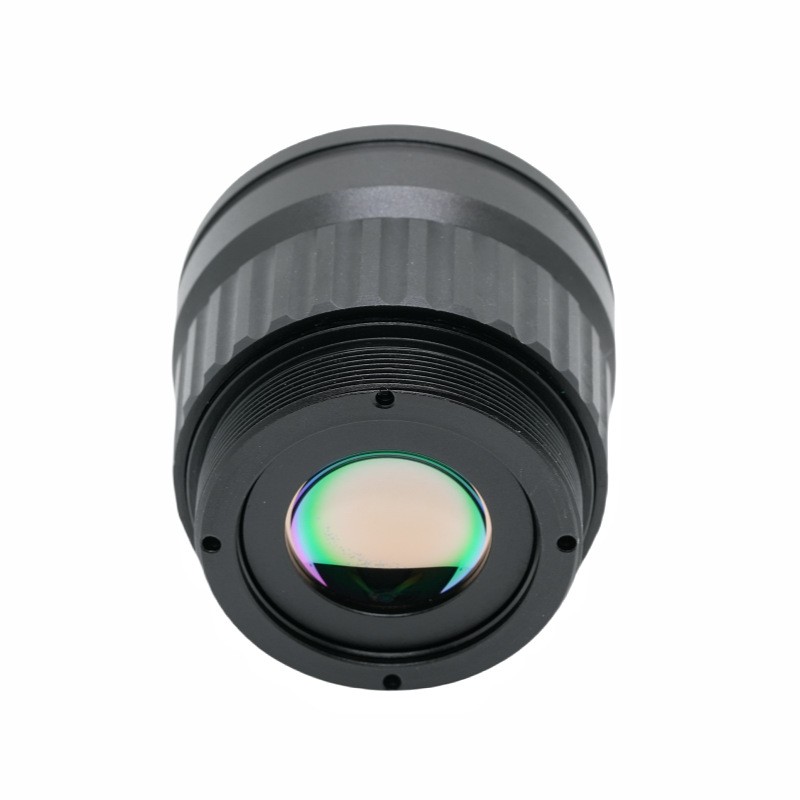

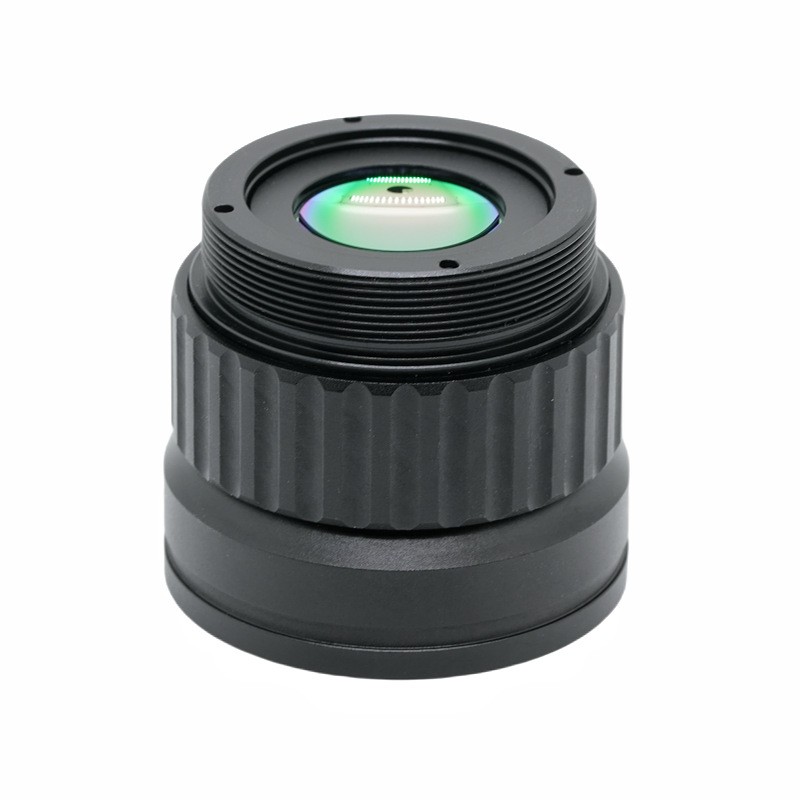

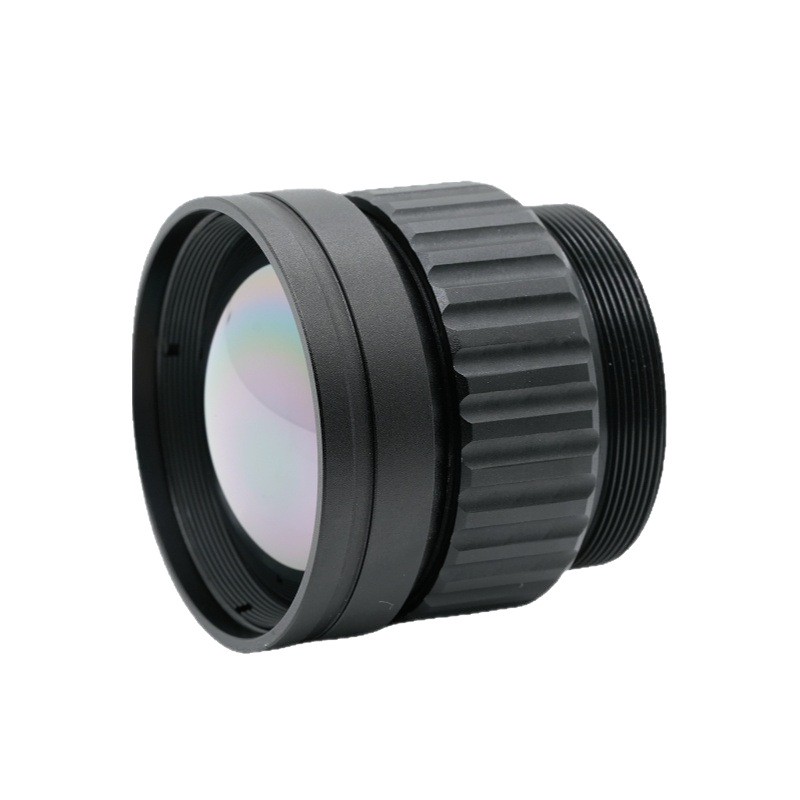

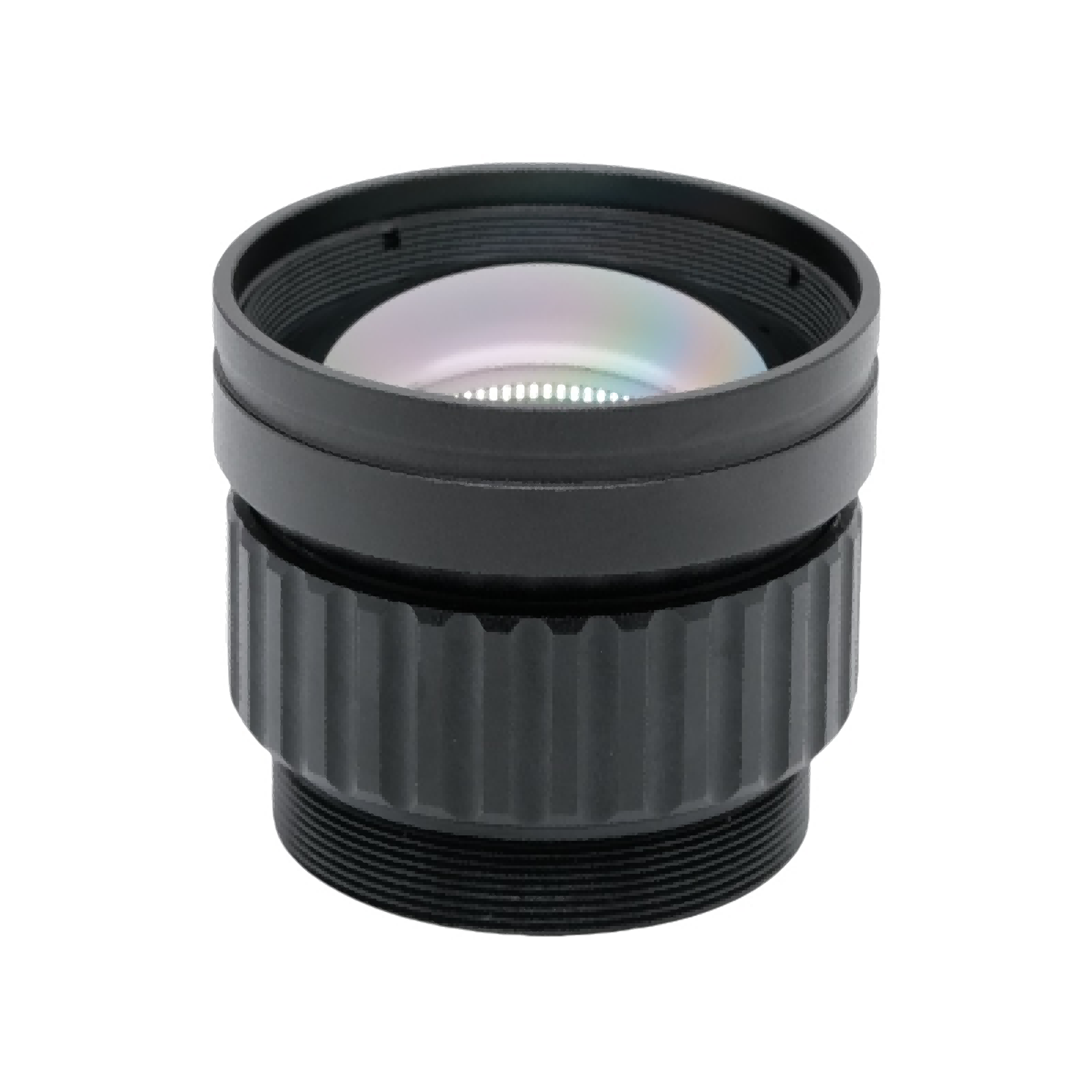

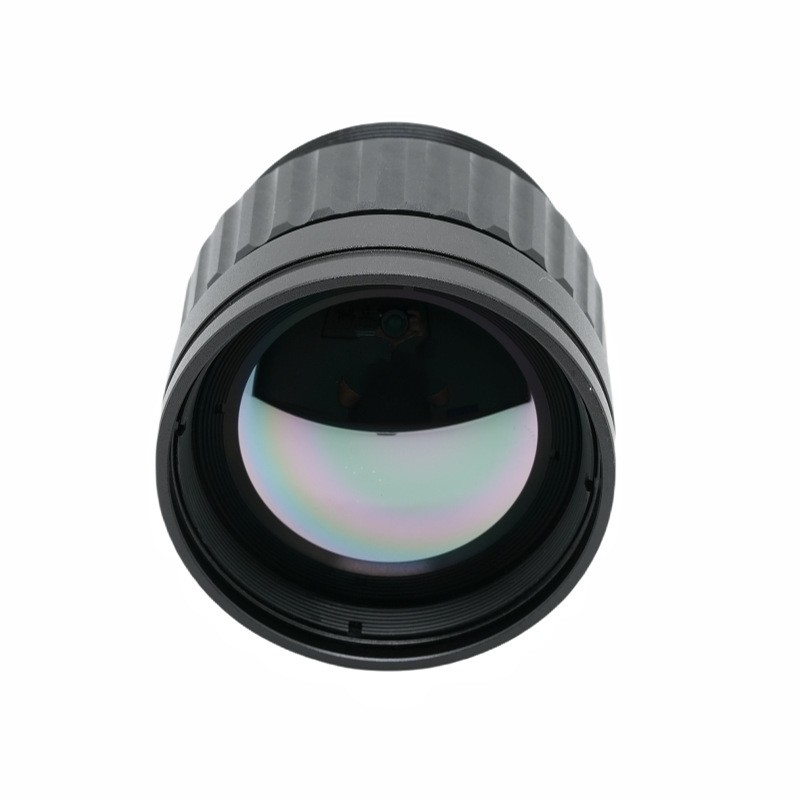

35-mm-Wärmebildobjektiv

Kurzbeschreibung des Produkts

Dieses leistungsstarke 35-mm-Wärmebildobjektiv wurde von ShangHai SILK Optical Technology CO., LTD entwickelt und hergestellt und ist auf langwellige Infrarot-Wärmebildgeräte zugeschnitten, die im Spektralband von 8–12 μm arbeiten. Mit einer großen F1.0-Blende bietet dieses Infrarotobjektiv eine hervorragende Lichtsammelfähigkeit, um eine klare Wärmebildausgabe bei schlechten Lichtverhältnissen und komplexen Umgebungsbedingungen zu gewährleisten. Das Wärmebildobjektiv ist mit ungekühlten 640 x 512-Infrarotdetektoren mit 12 μm kompatibel und unterstützt einen Fokusbereich von 2 m bis Unendlichkeit, um sich sowohl an Beobachtungsszenarien aus der Nähe als auch aus großer Entfernung anzupassen. Das Frontelement erreicht die Schutzart IP67 und ermöglicht so einen stabilen Betrieb in rauen Außenumgebungen. Mit einer hohen Transmission von über 92 % und einer geringen Verzerrung garantiert diese optische Komponente eine gleichmäßige Bildqualität über das gesamte Sichtfeld. ShangHai SILK Optical Technology CO., LTD setzt die optische Optimierung dieses Objektivs strikt um und macht es zu einer zuverlässigen optischen Lösung für industrielle Überwachung, Perimetersicherheit und andere Infrarot-Wärmebildsysteme.

Ausführliche Produktbeschreibung

1. Parameter

Brennweite und Blende:35-mm-Brennweite gepaart mit einer großen Blende von F1,0. Die große Blende verbessert den Lichtstrom erheblich, was für die Erfassung schwacher Signale mit Langwellen-Infrarotobjektiven von entscheidender Bedeutung ist.

Detektorkompatibilität:Passt zum 640×512,12 μm-Detektor und passt perfekt zur gängigen ungekühlten Infrarot-Linsen-Hardware für Massen-Wärmebildkameras.

Optischer Index:Transmissionsgrad ≥92 %, relative Beleuchtung ≥90 %, Verzerrung ≤-1,5 %. Die freiliegende HD-Optikbeschichtung reduziert den Infrarot-Reflexionsverlust für das Wärmebildobjektiv.

Fokus und Sichtfeld:12,5° (H) x 10,3° (V) Sichtfeld, Fokusbereich von 2 m bis unendlich, unterstützt sowohl Nahbereichsinspektion als auch Fernbeobachtung.

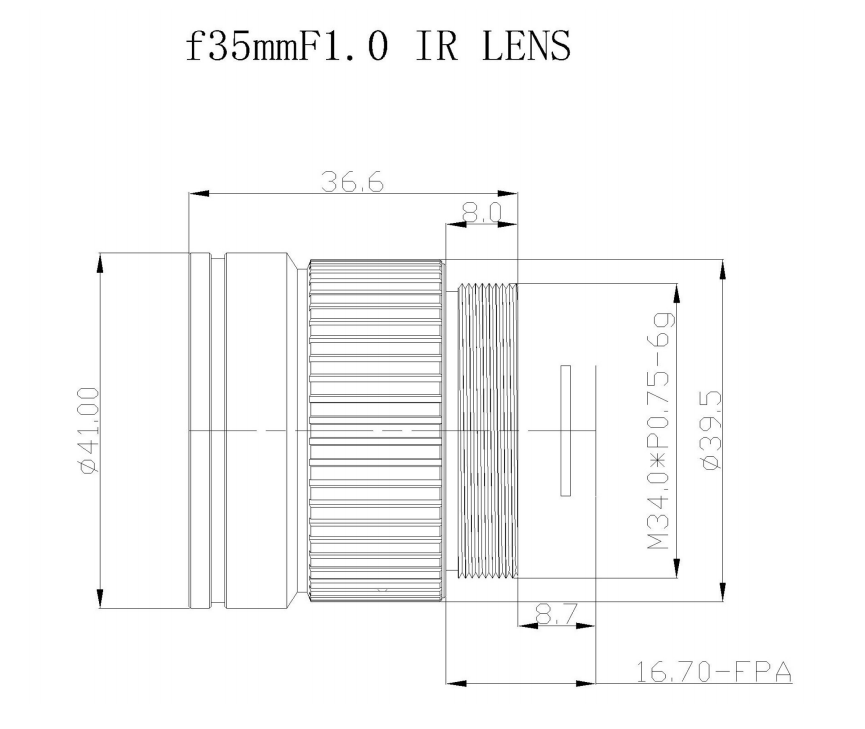

Mechanische und Umweltspezifikationen:M34×0,75-Halterung für bequeme Montage; Vorderseite wasserdicht nach IP67; Betriebstemperatur – 40℃ ~ +80℃. Die Arbeitswellenlänge von 8–12 μm erfüllt die Standardanforderungen der LWIR-Wärmebildgebung.

Hergestellt vonShanghai SILK Optical Technology CO., LTD,Jeder Parameter dieses Infrarotobjektivs ist für den praktischen Einsatz vor Ort kalibriert.

2. Leistungsvorteile

Überlegene Infrarotlichtnutzung:Da es sich um ein hochwertiges Wärmebildobjektiv handelt, minimiert die Durchlässigkeit von ≥92 % den Verlust des Infrarotsignals. Die HD-Antireflexionsbeschichtung verbessert die Signalempfangseffizienz des Langwellen-Infrarotobjektivs zusätzlich.

Hervorragende Bildgleichmäßigkeit:≥90 % relative Ausleuchtung sorgen für eine gleichmäßige Helligkeit im gesamten Bildrahmen, ohne dass dunkle Ecken für das Infrarotobjektiv erkennbar sind. Bei einer Verzerrung von ≤ 1,5 % bleibt die reale Szenengeometrie für die Überwachungsausgänge erhalten.

Robuste Anpassungsfähigkeit für den Außenbereich:Der IP67-Frontelementschutz für das Wärmebildobjektiv widersteht Staub, Regen und Spritzwasser. Der große Arbeitstemperaturbereich von 40℃~+80℃ unterstützt einen stabilen Betrieb in kalten Wintern und bei hohen Außentemperaturen.

Flexible Fokuseinstellung:Der Fokusbereich von 2 m ermöglicht dem ungekühlten Infrarotobjektiv den Wechsel zwischen Stichprobenprüfung im Nahbereich und Überwachung im Fernbereich, ohne dass das Objektiv ausgetauscht werden muss.

Standardisierte Schnittstelle:Die M34×0,75-Gewindebefestigung vereinfacht die Kameraintegration und hilft Kunden, dieses Wärmebildobjektiv schnell in fertige Wärmebildgeräte einzubauen.

ShangHai SILK Optical Technology CO., LTD führt vor der Auslieferung für jede Einheit dieser Infrarotlinse strenge optische Tests durch.

3. Anwendungsgebiete

Perimeterüberwachung und Grenzschutz:Dieses Wärmebildobjektiv dient für Außenwärmekameras zur 24-Stunden-Einbrucherkennung bei jedem Wetter. Das Infrarotobjektiv mit großer Apertur erfasst Wärmesignaturen Tag und Nacht ohne sichtbares Licht.

Industrielle Zustandsüberwachung:Das langwellige Infrarotobjektiv eignet sich für die Überhitzungsinspektion von Geräten und die thermische Inspektion von Stromnetzgeräten. Die IP67-Fähigkeit ermöglicht den Einsatz des ungekühlten Infrarotobjektivs an Industriestandorten im Freien.

Sicherheit und Verkehrsüberwachung:Das Wärmebildobjektiv ist in Wärmeüberwachungskameras zur Überwachung des Verkehrsflusses und zur Alarmierung ungewöhnlicher Wärmequellen in Tunneln und Straßenrändern integriert.

Brandschutz und Frühwarnung:Die 8-12-μm-Infrarotlinse erkennt Brandhitzesignaturen im Frühstadium, um Waldbrände zu verhindern und Lagerrisiken zu überwachen.

Fahrzeuggestützte thermische Beobachtung:Die robuste Struktur dieses Wärmebildobjektivs passt fahrzeugmontierte Wärmesysteme für die Aufklärung bei jedem Wetter an.

ShangHai SILK Optical Technology CO., LTD bietet anpassbaren technischen Support für Kunden, die diese Infrarotlinse in den oben genannten Szenarien einsetzen.
