Wärmebildobjektiv mit 4,1 mm Brennweite

Produktbeschreibung

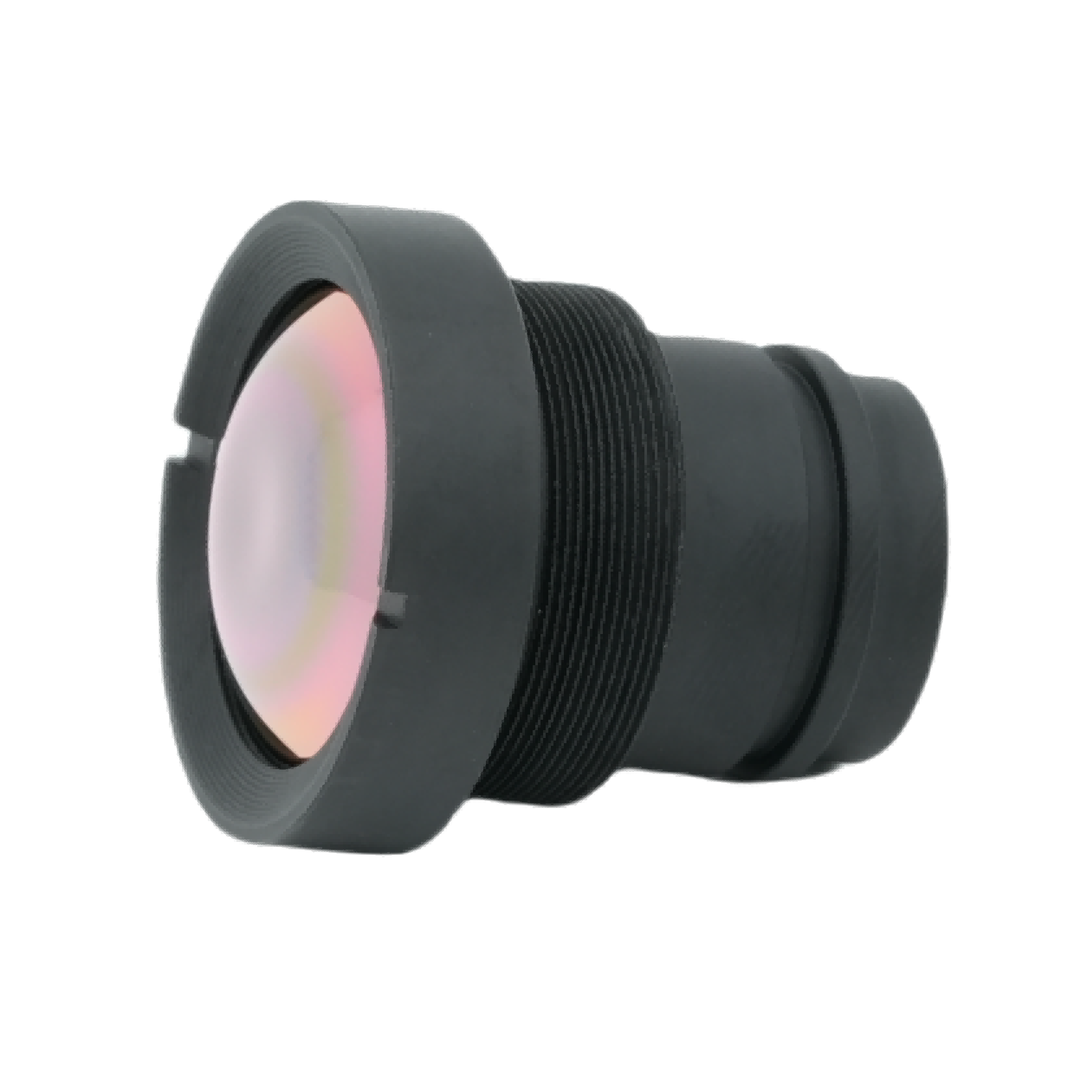

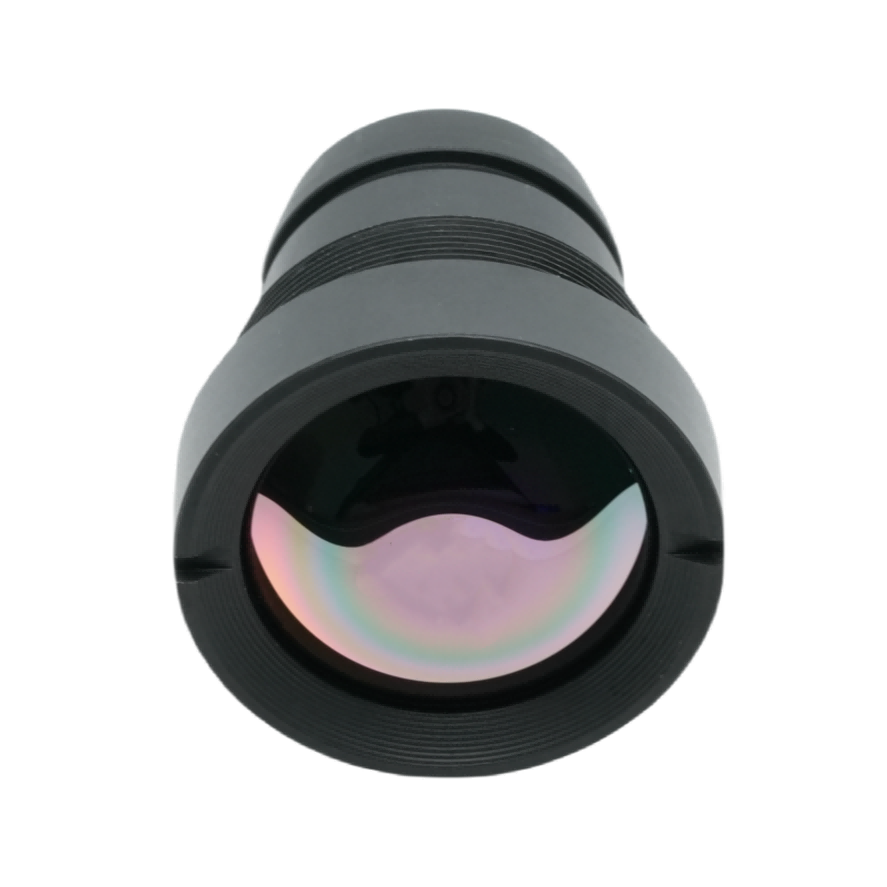

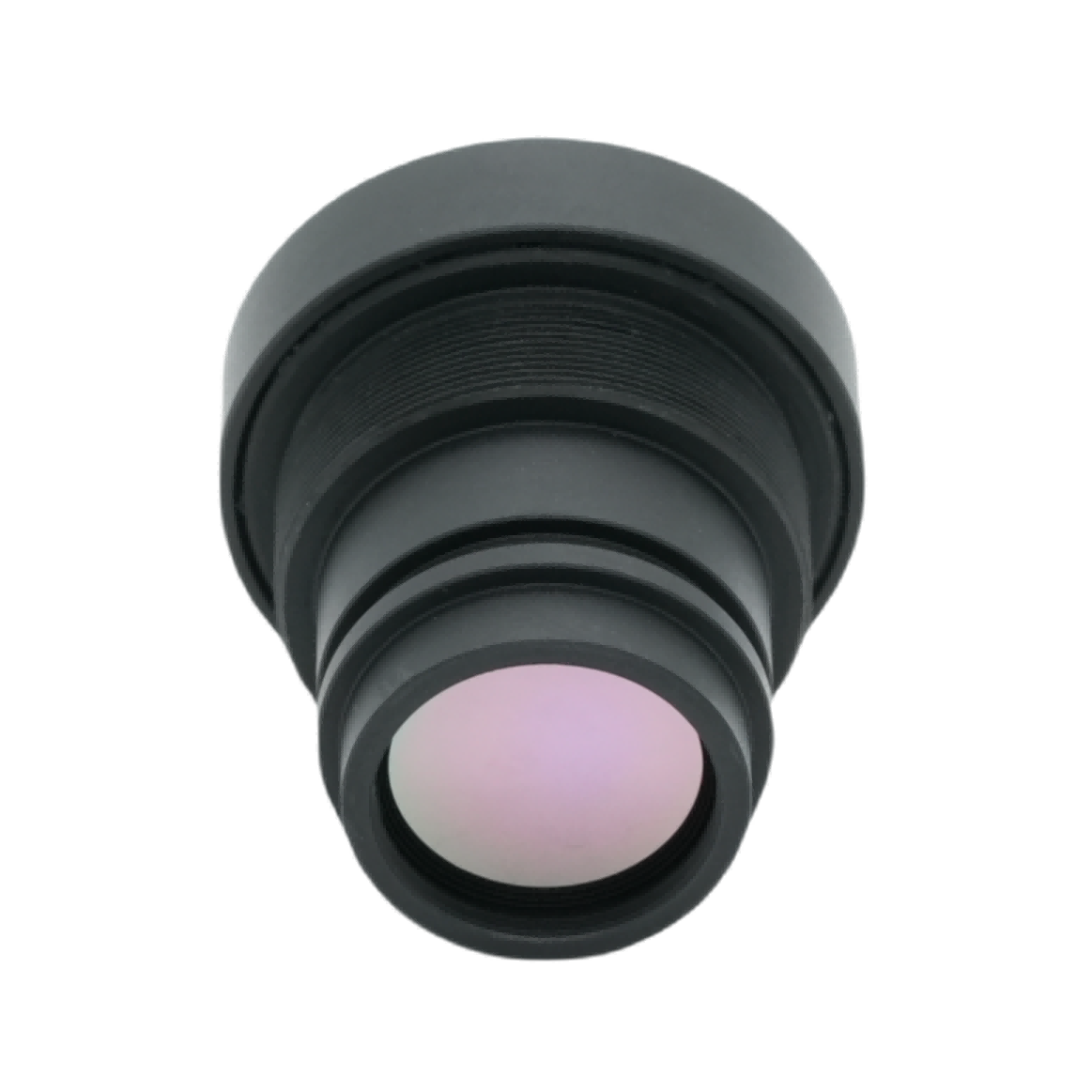

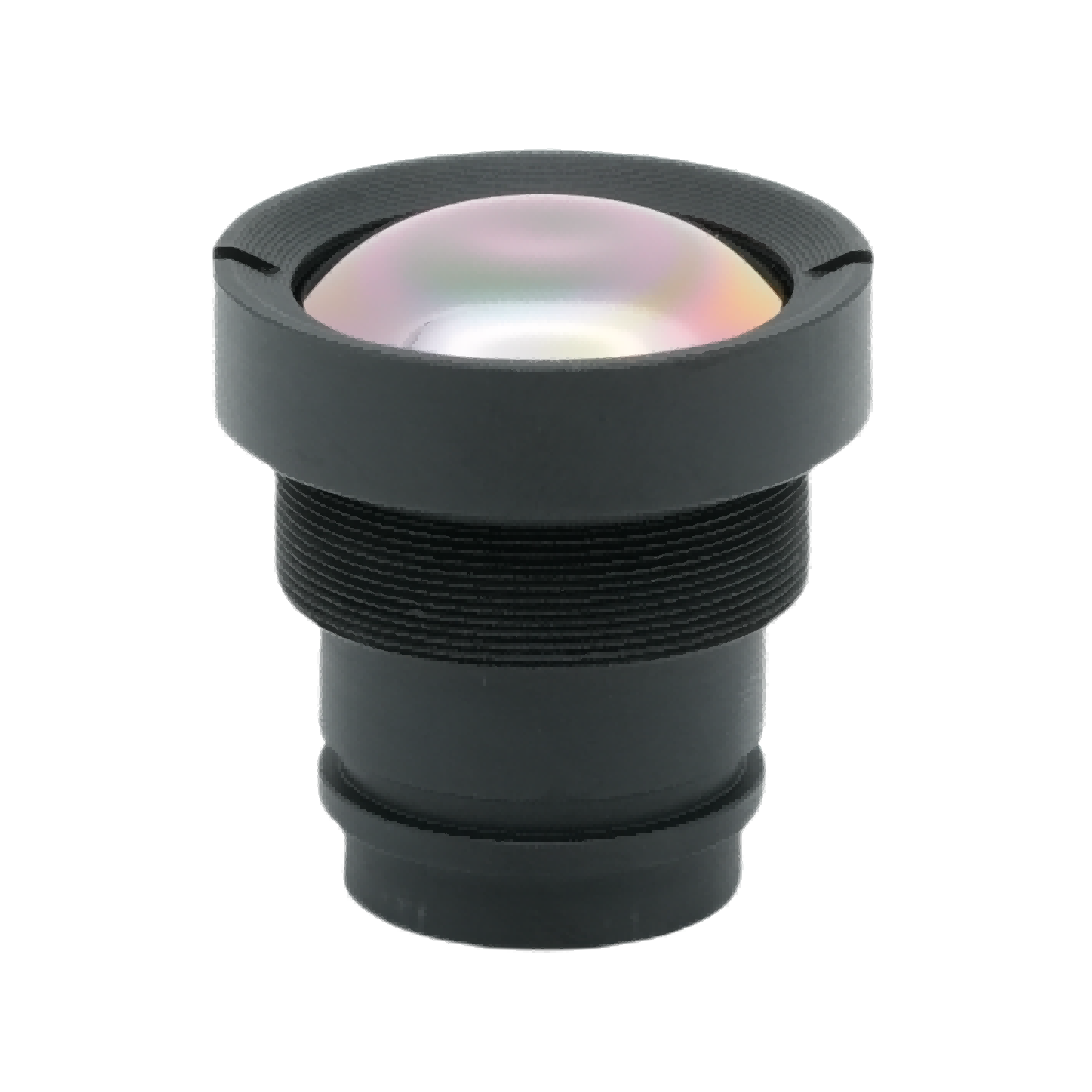

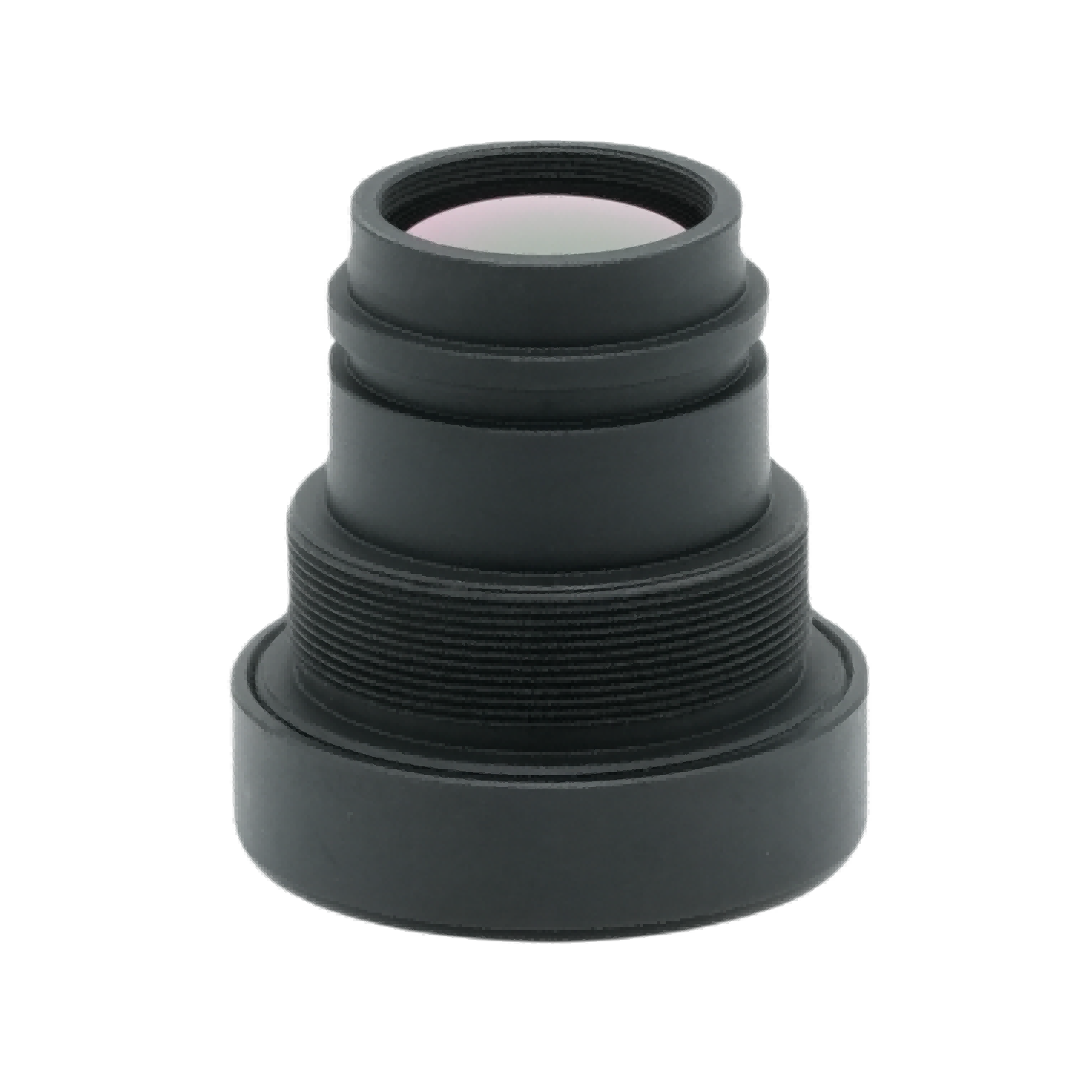

Hergestellt und geliefert vonBOSHI OptischTechnologie, dasWärmebildobjektiv mit F1,0 und 4,1 mm Brennweitedient als Ultraweitwinkel-Infrarotobjektiv, das auf ungekühlte Infrarot-Fokalebenen-Arrays mit einer Auflösung von 640 x 512 und 12 μm Pixel zugeschnitten ist. Diese thermische Infrarotlinse verfügt über eine fortschrittliche freiliegende AR-Antireflexionsbeschichtung, um eine Infrarotdurchlässigkeit von über 88 % zu erreichen. Als professionelles optisches Infrarotobjektiv von BOSHI Optical Technology verfügt dieses Gerät über einen IP67-Frontlinsenschutz, eine etwa 25 g leichte Struktur und eine zuverlässige optische Stabilität bei weiten Temperaturen. Es unterstützt die nahtlose Integration in kompakte ungekühlte Wärmebildkamerasysteme und sein Design mit großem Sichtfeld sorgt für eine breite Szenenabdeckung für verschiedene Wärmebild-Einsatzszenarien.

Ausführliche Produktbeschreibung

Parameter

Optische Spezifikationen. Dieses optische Infrarotobjektiv verfügt über eine Brennweite von 4,1 mm und eine extrem große Blende von F1,0. Der große Blendenwert sorgt für eine hohe Aufnahmekapazität für Infrarotlicht. Diese optische Leistung ist die zentrale Garantie für eine klare thermische Infrarot-Linsenleistung unter Arbeitsbedingungen mit niedrigen Temperaturen und geringer Strahlung.

Detektoranpassung. Das Objektiv wurde speziell für Infrarotdetektoren mit einer Auflösung von 640 x 512 und 12 μm Pixeln entwickelt. Es erreicht einen hohen Übereinstimmungsgrad mit gängigen ungekühlten Wärmesensorformaten und vermeidet Abbildungsabweichungen, die durch eine Nichtübereinstimmung zwischen Objektiv und Sensor verursacht werden.

Sichtfeld. Es realisiert ein breites Sichtfeld von 130° diagonal, 102° horizontal und 83° vertikal. Benutzer können ohne mechanische Scankomponenten eine großflächige Szenenabdeckung erzielen, was das gesamte mechanische Schema der thermischen Ausrüstung vereinfacht.

Fokusleistung. Der kontinuierliche Fokusbereich reicht von 0,5 m bis unendlich. Die Fokusfunktion berücksichtigt Inspektionsarbeiten im Nahbereich und Überwachungsaufgaben über große Entfernungen und erweitert die nutzbare Entfernungsgrenze für dieses Objektiv mit einer Brennweite von 4,1 mm.

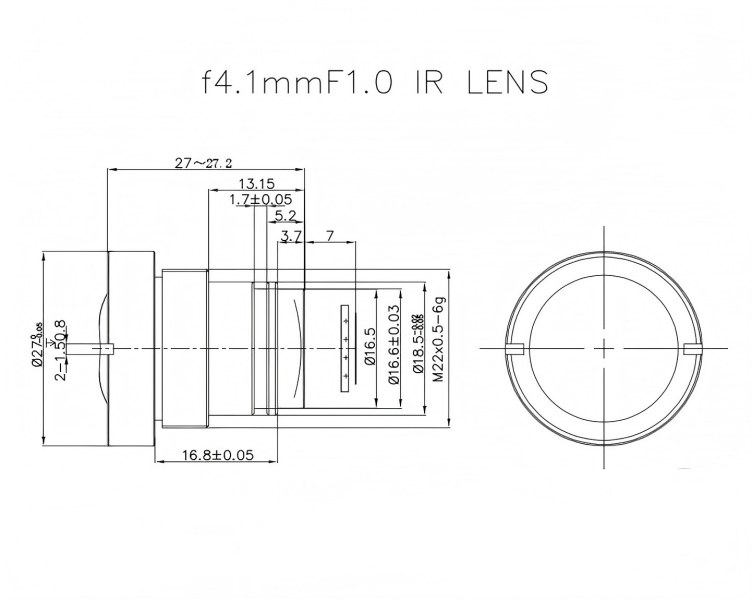

Umwelt- und mechanischer Index. Der Betriebstemperaturbereich reicht von -40℃ bis +80℃. Die Frontlinse ist wasserdicht und staubdicht nach IP67. Es verfügt über eine M22×0,5-Montage-Standardgewindeschnittstelle für eine bequeme Montage. Das Nettogewicht bleibt bei etwa 25 g, was günstige Voraussetzungen für die Entwicklung leichter Ausrüstung schafft.

Bildqualitätsindikatoren. Ausgestattet mit einer AR-Antireflexionsbeschichtung liegt die optische Durchlässigkeit bei über 88 %. Die relative Beleuchtung bleibt über 80 %. Der Verzerrungswert wird auf unter 45 % kontrolliert. Der Satz von Indikatoren gleicht die Weitwinkel-Bildgebungsfunktion und die tatsächliche Bildqualitätsleistung aus.

Leistungsvorteile

Überragende thermische Empfindlichkeit bei schwachem Licht. Die maximale Blendenöffnung von F1.0 erhöht die Effizienz der Strahlungsenergiesammlung. In dunklen und strahlungsarmen Umgebungen kann dieses Wärmebild-Infrarotobjektiv den Wärmebildkontrast deutlich erhöhen. Es verringert das Risiko von Bildunschärfe, wenn das Infrarotsignal des Ziels schwach ist.

Ultraweite Abdeckung. Das 130° diagonale breite Sichtfeld kann einen größeren Überwachungsbereich für ein einzelnes Gerät abdecken. Projektseitig kann die Anzahl der eingesetzten Wärmebildkameras zur vollflächigen Überwachung entsprechend reduziert werden. Dies führt zu einer direkten Reduzierung der Gesamtkosten für den Systemaufbau.

Stabile Bildgleichmäßigkeit. Mehr als 80 % relative Beleuchtung unterdrücken das Vignettierungsphänomen wirksam. Die Helligkeit bleibt über den gesamten Bildrahmen konstant. Über 88 % Durchlässigkeit reduzieren den Infrarot-Energieverlust im optischen Übertragungspfad. BOSHI Optical Technology führt eine wiederholte Kalibrierung dieser optischen Infrarotlinse durch, um eine gleichmäßige Ausgabe im Langzeitbetrieb sicherzustellen.

Starke Umweltbeständigkeit. Der IP67-Frontlinsenschutz und der große Temperaturarbeitsbereich sorgen für einen stabilen Betrieb bei Regen, Staub, extremer Kälte und hoher Hitze. Das Objektiv erfordert keine häufige manuelle Wartung und eignet sich für den Einsatz im Freien und in rauen Industrieumgebungen.

Kompakte und einfache Integration. Die 25 g leichte Struktur und die standardmäßige M22×0,5-Halterung verringern die Schwierigkeit des mechanischen Designs für miniaturisierte Wärmebildgeräte. Anlagenentwickler können bei der Produktintegration strukturelle Änderungsarbeiten einsparen.

Flexible Fokusfähigkeit. Der minimale Fokussierabstand von 0,5 m unterstützt die Erkennung naher Ziele. Im Vergleich zu reinen Objektiven mit festem Fokus für große Entfernungen erweitert dieses Produkt mit einer Brennweite von 4,1 mm die Anwendungsgrenzen und erfüllt Beobachtungsanforderungen auf gemischte Entfernungen.

Anwendungsfelder

Überwachung der Perimetersicherheit. Dieses thermische Infrarotobjektiv mit großem Sichtfeld ermöglicht die thermische Weitwinkelüberwachung von Fabriken, Parks, Grenzgebieten und Wohngebieten. Es führt die Einbruchmeldearbeiten Tag und Nacht ohne sichtbare Lichtversorgung durch. Die Überwachung der Perimetersicherheit ist einer der wichtigsten Anwendungsbereiche für Produkte von BOSHI Optical Technology.

Industrielle thermische Inspektion. Die optische Infrarotlinse unterstützt die Überwachung der Gerätetemperatur, die Erkennung von Schaltschrankfehlern, die Inspektion thermischer Lecks in Rohrleitungen und die Sicherheitspatrouille im Werk. Außendienstmitarbeiter können ungewöhnliche Wärmequellen rechtzeitig erkennen, um Arbeitsunfälle zu verhindern.

Intelligente Transport- und Fahrzeugvision. Es kann für die thermische Nachtsicht von Kraftfahrzeugen und die Überwachung des Straßenverkehrs eingesetzt werden. Bei Nebel, Nacht und schlechten Sichtverhältnissen hilft die Anpassungsleistung mit einer Auflösung von 640 x 512 dabei, Arbeiten zur Identifizierung von Fußgängern und Hindernissen abzuschließen.

Nutzlast unbemannter Systeme. Dank seines geringen Gewichts von 25 g dient das Objektiv als leichte thermische Nutzlast für UAVs, Roboter und unbemannte Bodenfahrzeuge. Es führt Such- und Rettungseinsätze, Waldbrandüberwachung und Geländepatrouilleneinsätze durch.

Öffentliche Sicherheit und Notfallrettung. Bei Brandbekämpfungs-Wärmeortungs- und Such- und Rettungseinsätzen funktioniert es gut in dunklen, verrauchten oder visuell verdeckten Umgebungen. Wärmesignale können teilweise Rauchstörungen durchdringen, um die Zielposition zu fixieren.

Landwirtschafts- und Umweltüberwachung. Mithilfe dieser thermischen Infrarotlinse führen Bediener Vegetationstemperaturanalysen, Tierbeobachtungen und die Verfolgung der Wärmeverteilung in der Umgebung durch. Es bietet effektive Datenunterstützung für die Agrarforschung und die ökologische Umweltforschung.
