4,2 mm konische Kegellinse

Kurzbeschreibung des Produkts

Dieses kompakte Weitwinkelobjektiv wird von hergestelltShanghai SILK Optical Technology CO., LTD,Zugeschnitten auf 1/2,7-Zoll-Bildsensoren für Industrie- und Überwachungsbildaufgaben. Als optisches Hochleistungsobjektiv bietet es ein großes diagonales Sichtfeld von 124° und ermöglicht so eine breite Szenenabdeckung für die Bilderfassung in Echtzeit. Dieses Industriekameraobjektiv mit fester Brennweite und M12-Anschluss verfügt über kompakte Gesamtabmessungen mit einer Gesamtspurlänge von nur 10,9 mm und lässt sich leicht in kleine Bildgebungsgeräte integrieren. Seine F3,5-Blende gleicht Lichteinfall und optische Leistung aus, während der kontrollierte CRA-Wert eine gute Kompatibilität mit gängigen CMOS-Sensoren gewährleistet. ShangHai SILK Optical Technology CO., LTD kontrolliert jeden Produktionsvorgang streng und sorgt dafür, dass dieses CCTV-Objektiv für einen langfristigen Dauerbetrieb stabil ist. Es schafft ein ausgewogenes Verhältnis zwischen Weitwinkelabdeckung und praktischer Bildqualität, eignet sich für verschiedene Sichtgeräte mit begrenztem Platzangebot und bietet eine zuverlässige optische Lösung für verschiedene zivile und industrielle Bildaufzeichnungsszenarien.

Ausführliche Produktbeschreibung

Parameteranalyse

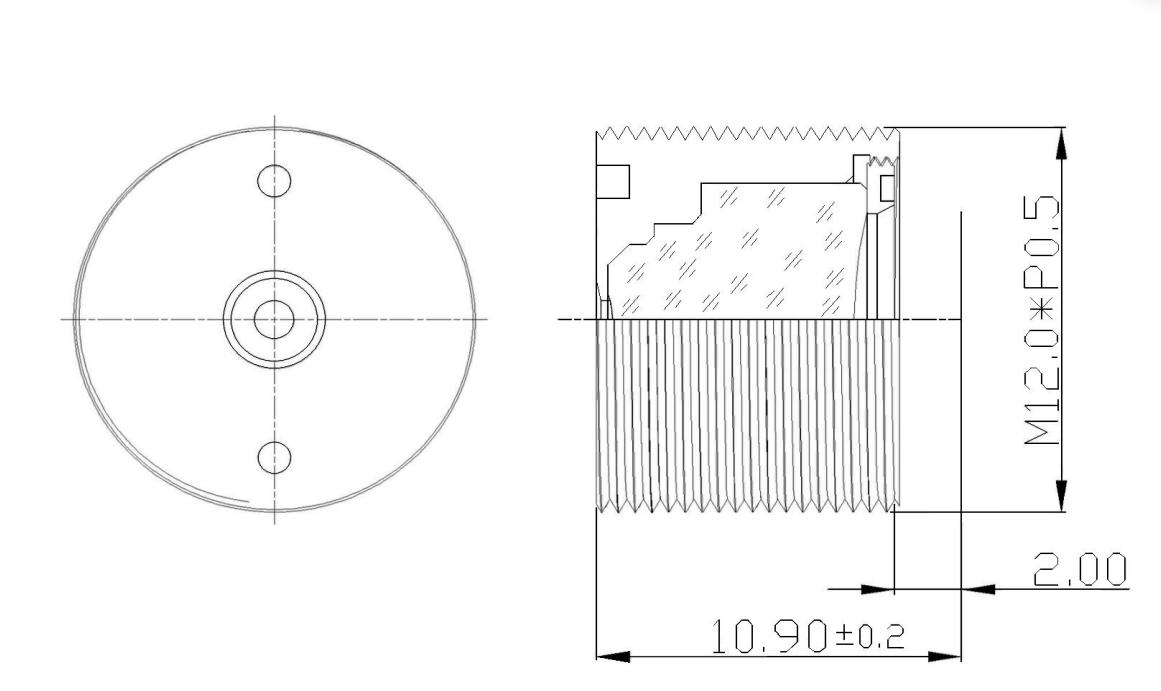

- Optische Struktur und Dimension:Dieses von ShangHai SILK Optical Technology CO., LTD hergestellte Weitwinkelobjektiv verfügt über ein ausgereiftes optisches Layout. Die Gesamtlänge der Leiterbahn beträgt 10,9 ± 0,3 mm, die kompakte Größe erleichtert die Miniaturisierung des Geräts. Die effektive Brennweite erreicht 4,2 mm mit einer Toleranz von ±5 % und arbeitet mit einer F/NO-Blende von 3,5 ±5 %, um eine ausgewogene Lichtsammelkapazität zu erreichen. Die hintere Brennweite beträgt 3,2 ± 0,2 mm, was eine bequeme Sensormontage ermöglicht.

- Bildformat und Sichtfeld:Der maximale Bildkreis Φ7,0 mm passt perfekt zu einem 1/2,7-Zoll-Sensor. Diagonales Sichtfeld 124°, horizontales Sichtfeld 94°, vertikales Sichtfeld 45,6° – dieses M12-Objektiv ermöglicht eine ultraweite Szenenaufnahme ohne zusätzliche mechanische Drehung.

- Bildindex:TV-Verzerrung – 19,30 %, relative Beleuchtung 45,0 %, CRA<14,13°. Ein niedriger CRA reduziert das Abschattungsrisiko für CMOS-Chips erheblich. Die standardmäßige M12*P0,5-Halterung gewährleistet eine universelle Austauschbarkeit für die Installation von Bildverarbeitungsobjektiven.

Leistungsvorteile

Ultraweite Betrachtungsmöglichkeit:Als Objektiv mit fester Brennweite bietet es ein breites Sichtfeld, erfasst mit einem Schuss einen großen Überwachungsbereich und senkt die Hardwarekosten für den Einsatz mehrerer Kameras.

Design mit niedrigem CRA:Diese leistungsstarke optische Linse hält den Hauptstrahlwinkel unter 14,13°, verbessert die Gleichmäßigkeit der peripheren Abbildung erheblich und reduziert das Problem dunkler Ecken bei Überwachungslinsenanwendungen.

Miniaturmechanisches Design:Die kurze TTL-Struktur passt in ein kompaktes Gerätegehäuse und ist ideal für Kamerahardware mit kleinem Formfaktor. Die standardmäßige M12-Schnittstelle sorgt für gute Kompatibilität mit den meisten Industriekameramodulen.

Stabile Massenproduktionsqualität:Unterstützt vonShanghai SILK Optical Technology CO., LTDAufgrund der optischen technischen Kapazität hält dieses CCTV-Objektiv enge Toleranzen bei jedem optischen Parameter ein und garantiert eine gleichbleibende Chargenleistung.

Anwendungsfelder

- Überwachung und Sicherheitsüberwachung:Dieses Weitwinkelobjektiv eignet sich für kleine Überwachungskameras und deckt weite Überwachungsbereiche im Innen- und Außenbereich ab.

- Bildverarbeitung und industrielle Inspektion:Das Industriekameraobjektiv eignet sich für kompakte visuelle Inspektionsgeräte und bietet Weitwinkelbilder für die Produktprüfung und das Scannen von Codes.

- Smart-Home-Geräte:Das kompakte Gehäuse wird für intelligente Türkameras und Haushaltsüberwachungskameras verwendet und passt sich dem begrenzten Innenraum intelligenter Hardware an.

- IoT-Visualisierungsterminals:Dieses Objektiv mit fester Brennweite wird in verschiedenen IoT-Bilderfassungsmodulen eingesetzt und bietet eine zuverlässige optische Weitwinkellösung für die randseitige Bilderfassung.
