50-mm-Wärmebildobjektiv

Kurzbeschreibung des Produkts

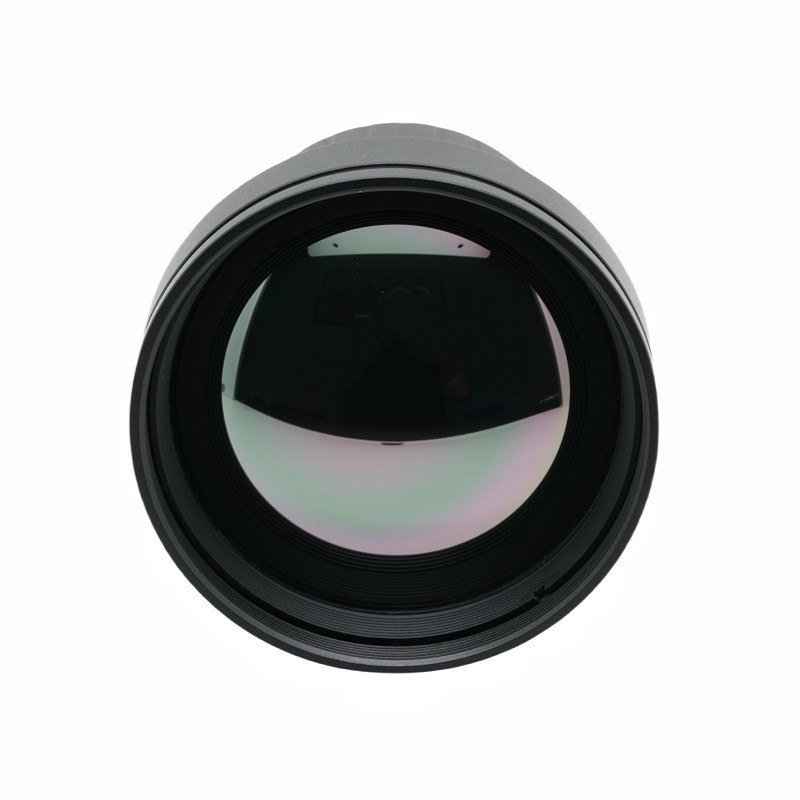

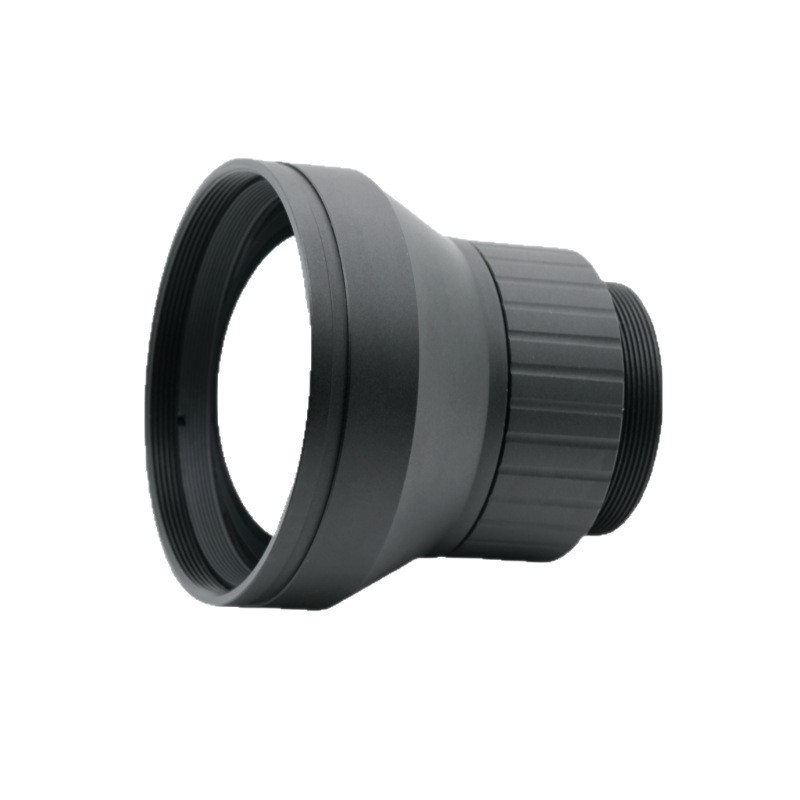

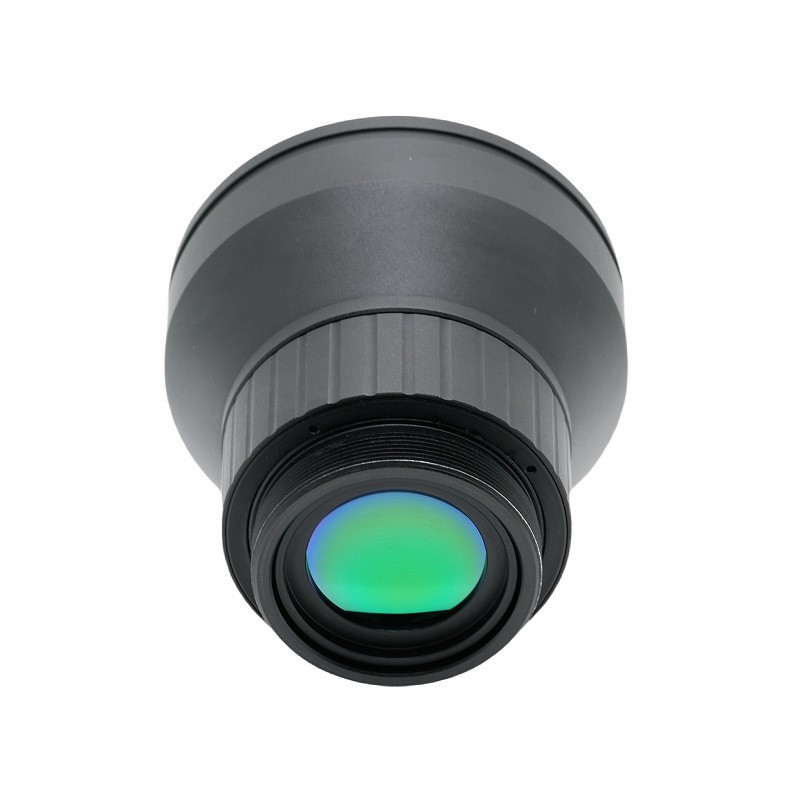

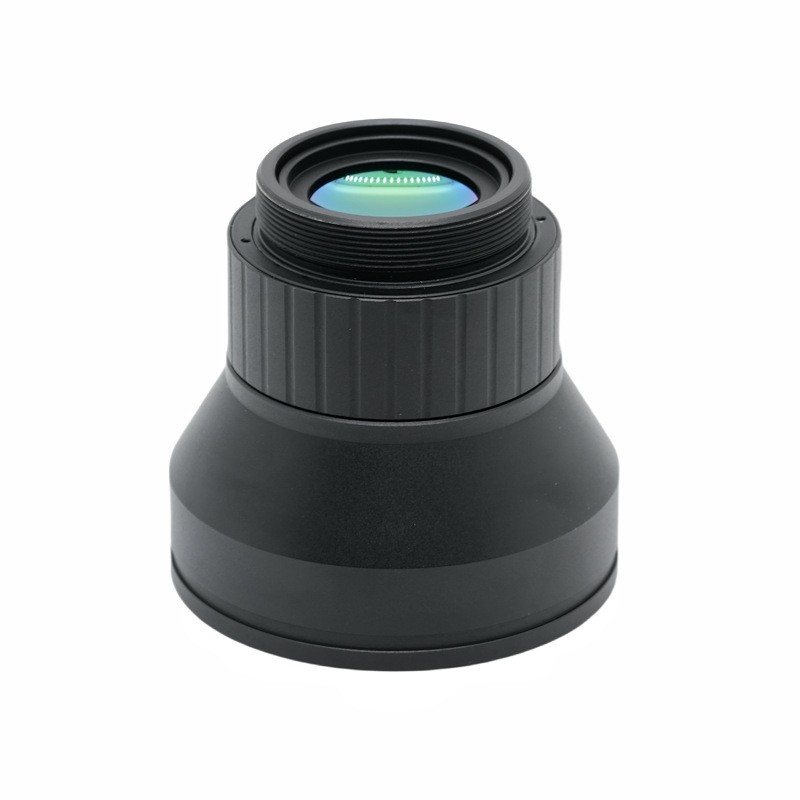

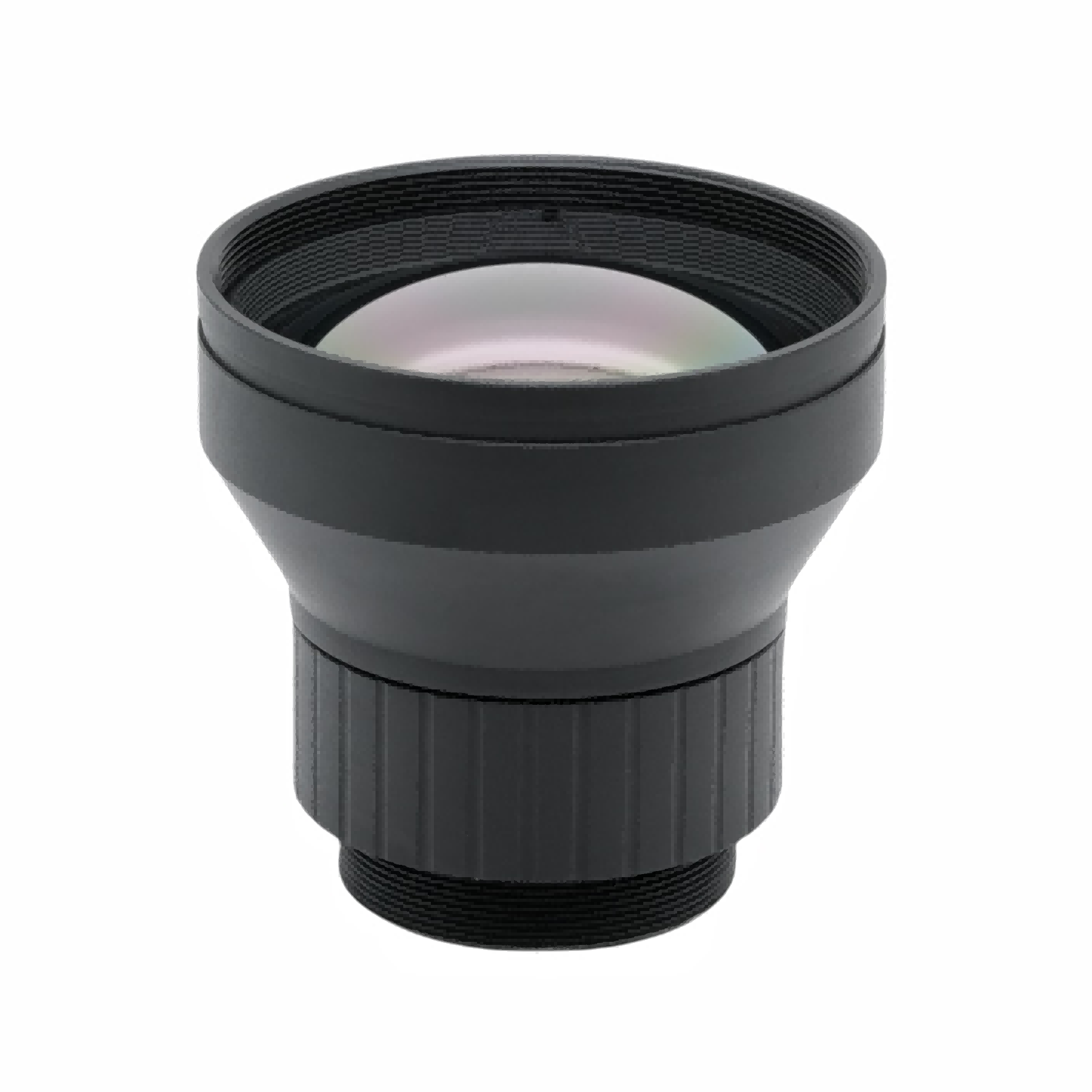

Dieses leistungsstarke Wärmebildobjektiv wurde von ShangHai SILK Optical Technology CO., LTD entwickelt und hergestellt und ist speziell für ungekühlte Langwellen-Infrarot-Wärmebildgeräte konzipiert. Mit einer Brennweite von 50 mm und einer lichtstarken großen Blende von F1,0 bietet dieses Infrarotobjektiv eine hervorragende Lichtsammelfähigkeit für Wärmeerkennungsszenarien bei schlechten Lichtverhältnissen. Es passt zu 640×512,12 μm Infrarotdetektoren und arbeitet im klassischen 8–12 μm langwelligen Infrarot-Spektralband.

Mit der Schutzart IP67 für die Wasserdichtigkeit des Frontelements und der robusten Anpassungsfähigkeit an die Arbeitstemperatur von 40℃~+80℃ unterstützt dieses Wärmebildobjektiv die Fokuseinstellung im 2-m-Unendlichbereich. Eine hohe Durchlässigkeit von über 90 % und eine relative Beleuchtung von ≥94 % garantieren eine gleichmäßige, scharfe Wärmebildausgabe. Dieses Infrarotobjektiv wird häufig zur Außenüberwachung, Perimetersicherheit und thermischen Beobachtung eingesetzt und bietet eine stabile, zuverlässige optische Leistung für verschiedene Infrarot-Bildgebungssysteme in rauen Umgebungen.

Ausführliche Produktbeschreibung

Parameter

 Optische Spezifikationen:50 mm Brennweite mit F1,0 großer Blende; Arbeitswellenlänge 8–12 μm langwelliges Infrarot, perfekt ausgelegt für 640 x 512,12 μm kompatible Detektoren. Das Sichtfeld erreicht 11,27° (D) x 8,8° (H) x 7,0° (V) und bietet damit eine moderate Feldabdeckung für thermische Fernbeobachtungen.

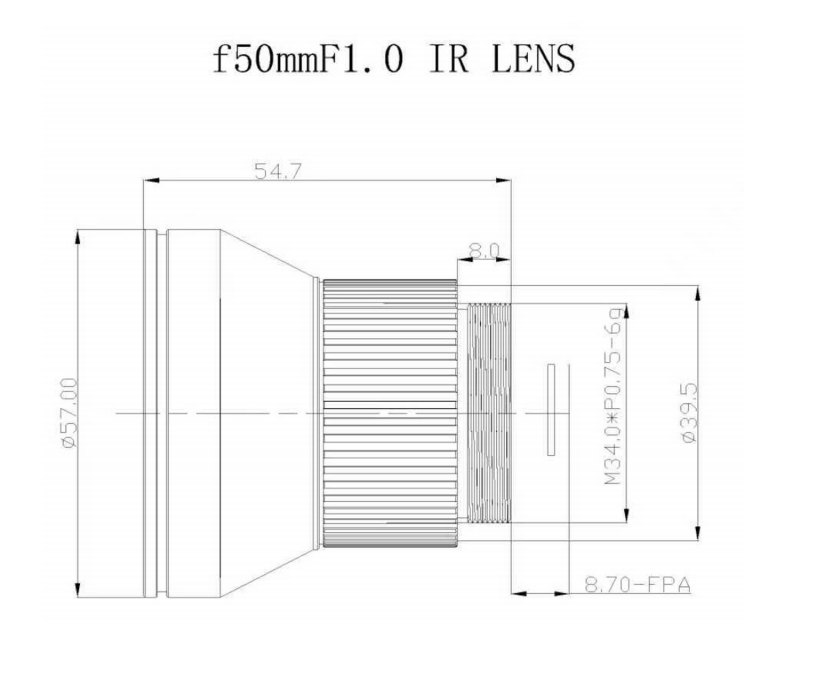

 Mechanische und Umgebungsspezifikationen:M34×0,75-Halterung für einfache Montage; Fokusbereich von 2 Metern bis unendlich. Das Frontelement erreicht die Schutzart IP67. Der Betriebstemperaturbereich reicht von 40℃ bis +80℃ und passt sich an extreme kalte und heiße Feldbedingungen an. Freiliegende Optiken verfügen über eine AR-Antireflexionsbeschichtung.

 Bildqualitätsspezifikationen:Transmissionsgrad ≥90 %, relative Beleuchtung ≥94 %, Verzerrung ≤-1,0 %. ShangHai SILK Optical Technology CO., LTD kontrolliert diese Indizes streng, um eine gleichbleibende Bildleistung dieses Wärmebildobjektivs sicherzustellen.

Leistungsvorteile

 Hervorragende Lichtsammlung:Die große Blende F1,0 dieses Infrarotobjektivs verbessert die Aufnahme von Infrarotphotonen erheblich und verbessert das Signal-Rausch-Verhältnis des Wärmebildes bei schwacher Wärmestrahlung.

 Hervorragende Bildgleichmäßigkeit:≥94 % relative Beleuchtung sorgt für minimale Vignettierung, helles und gleichmäßiges Bild über die gesamte Sensoroberfläche; ≥90 % Durchlässigkeit durch hochwertige AR-Beschichtung maximiert die Infrarot-Energienutzung.

 Haltbarkeit in rauen Umgebungen:Die Wasserdichtigkeit des Frontelements gemäß IP67 und der große Arbeitstemperaturbereich sorgen dafür, dass dieses Wärmebildobjektiv Staub, Feuchtigkeit und drastischen Temperaturschwankungen widersteht und rund um die Uhr im Freien eingesetzt werden kann.

 Optisches Design mit geringer Verzerrung:Verzerrung ≤ 1,0 %, reduziert geometrische Verzerrung für genaue thermische Zielmessung und -beobachtung.

 Flexible Fokussierung:Der Fokusbereich von 2 m unterstützt sowohl die Nahbereichsinspektion als auch die Fernüberwachung für das ungekühlte Infrarot-Bildgebungssystem.

Anwendungsfelder

 Perimetersicherheit und Grenzüberwachung:Dieses Wärmebildobjektiv wird häufig in Wärmebildkameras für den Außenbereich integriert, um Einbrüche bei Tag und Nacht zu erkennen und den Perimeter bei jedem Wetter zu alarmieren.

 Industrielle thermische Inspektion:Wird zur Überwachung der Gerätetemperatur und zur Diagnose von Überhitzungsfehlern in Fabriken, Kraftwerken und Rohrleitungen verwendet.

 Beobachtung im Freien und Suchrettung:Wird in Infrarot-Beobachtungsgeräten zur Waldbrandverhütung, Feldsuche und -rettung bei völliger Dunkelheit oder starkem Nebel eingesetzt.

 Fahrzeugmontiertes Infrarotsystem:Passt in fahrzeuggestützte Wärmemodule und liefert zuverlässige optische Infrarotleistung in komplexen Außenumgebungen.

 Ungekühlte Infrarotkamera-Baugruppe:ShangHai SILK Optical Technology CO., LTD liefert dieses Infrarotobjektiv als optische Kernkomponente für OEM- und ODM-Wärmebildkamerahersteller.
