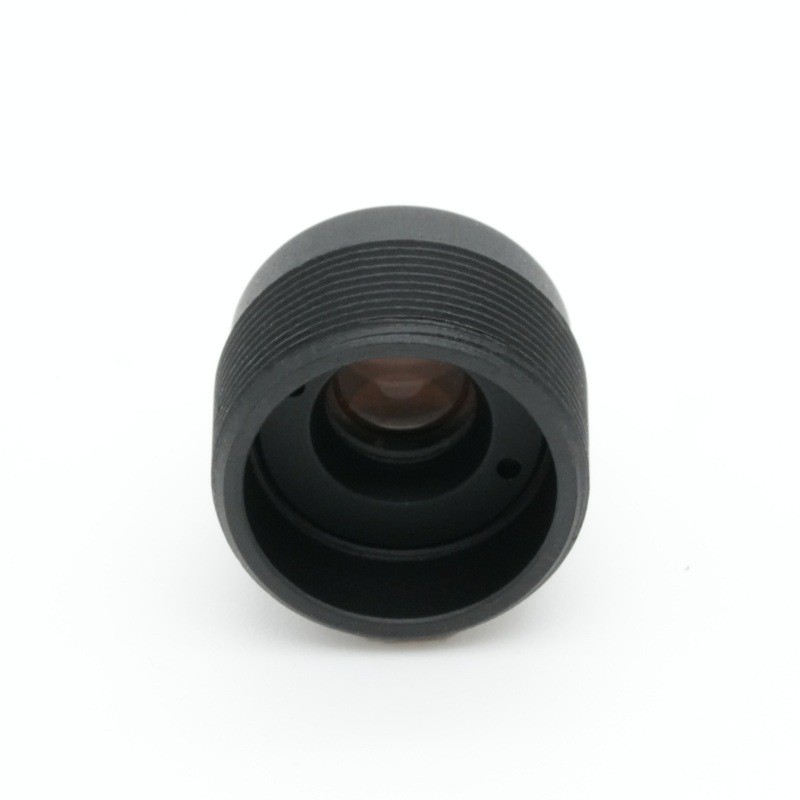

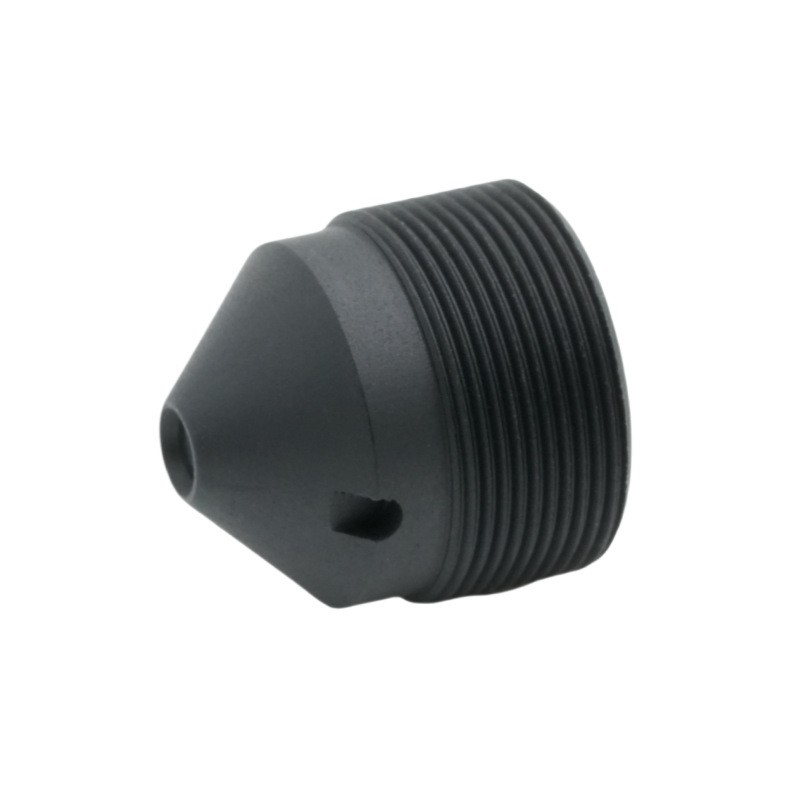

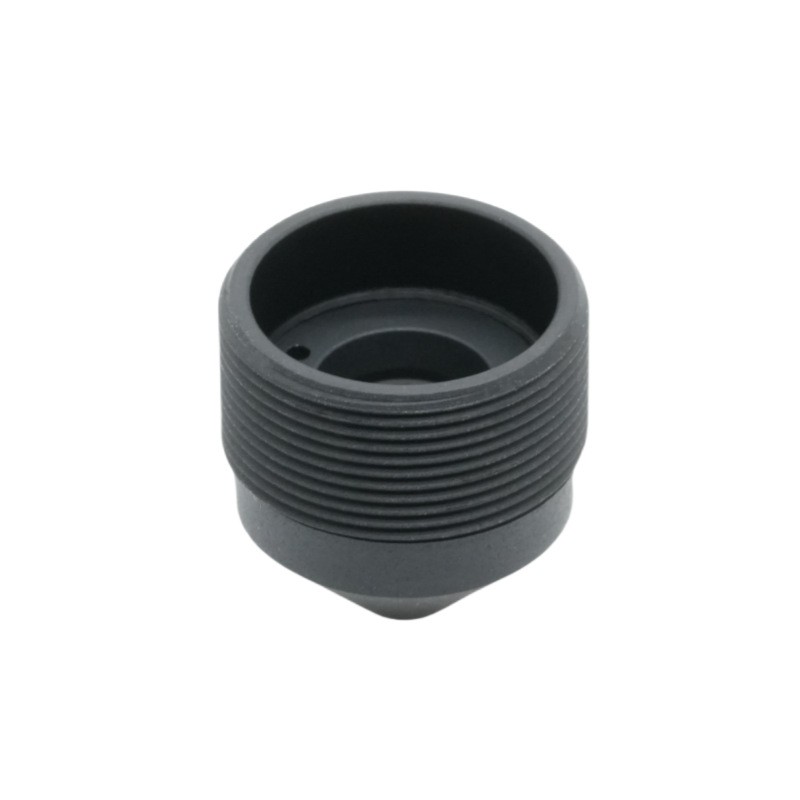

6,2 mm Kegellinse

Produktbeschreibung

Dieses von BOSHI Optical Technology hergestellte, hochzuverlässige 6,2-mm-Festbrennweitenobjektiv wurde speziell für großvolumige OEM-Sicherheitsprojekte entwickelt und ist für den Objektivstandard im 1/2,7-Zoll-Format optimiert. Ausgestattet mit einer festen Blende von F2,6 bietet diese kompakte Miniaturoptik eine gute Balance zwischen Lichtsammelleistung und praktischer Schärfentiefe für den Einsatz von Überwachungsoptiken im mittleren Bereich. Als professionelles M7-Platinenobjektiv verfügt es über ein Objektivdesign mit niedrigem Hauptstrahlwinkel von unter 15°, gepaart mit einer hohen relativen Beleuchtungsleistung, um Eckenvignettierung und Farbverschiebung zu mildern – ein häufiger Fehlerpunkt für kostengünstige Mini-IP-Kamerakomponenten. Es bietet ein diagonales Sichtfeld von 74 Grad für die Erkennung erkennbarer Objekte und menschlicher Körper und verfügt über eine großzügige Bildkreistoleranz, um Montageabweichungen während der Hochgeschwindigkeits-Modulproduktion auszugleichen. BOSHI Optical Technology führt für jede OEM-Sicherheitsplatinenlinse eine vollständige optische und mechanische Validierung durch und gewährleistet so eine konsistente Bildgebung rund um die Uhr in der Überwachungshardware für gewerbliche und private Innenräume. Es ist kostenoptimiert für automatisierte Montagelinien und dient als bewährte optische Komponente für Wi-Fi-Kameras, kompakte IP-Module und allgemeine Überwachungsgeräte.

Ausführliche Produktbeschreibung

Parameteranalyse

- 6,2-mm-Festbrennweitenobjektiv (EFL 6,2 ± 5 %):Diese mittlere Festbrennweite ist speziell für Überwachungsoptiken mittlerer Reichweite kalibriert. Nicht zu breit, um starke Kantenverzerrungen auszulösen, und nicht zu schmal, um die Szenenabdeckung einzuschränken. Bei typischer Wandmontage-Überwachungshöhe ermöglicht diese Brennweite eine klare Erkennung menschlicher Figuren und Waren innerhalb einer Beobachtungsentfernung von 3 bis 8 m, ideal für Eingänge, Büros und Verkaufsräume, ohne die Leistungseinbußen von Ultraweitwinkel- oder Telekompaktobjektiven.

- F2,6 feste Blende (F/NO 2,6 ± 5 %):Praktische Spezifikation mit fester Blende für tägliche Überwachungsszenarien. Diese feste Blende von F2,6 sorgt für eine stabile Lichtaufnahme bei normaler Umgebungsbeleuchtung in Innenräumen und behält gleichzeitig eine zufriedenstellende Schärfentiefe bei. Mehrere Objekte in unterschiedlichen Abständen innerhalb des Rahmens können gleichzeitig scharf bleiben, wodurch das Risiko einer Unschärfe vermieden wird, die durch eine zu große Blende bei kompakten Miniaturoptiken entsteht.

- Objektivoptimierung im 1/2,7-Zoll-Format:Das gesamte optische System ist für einen 1/2,7-Zoll-Sensor simuliert und abgestimmt. Der maximale Bildkreis von Ø7,0 mm bietet ausreichend Sicherheitsspielraum über den aktiven Bereich des Sensors hinaus. Beim Zusammenbau dieses M7-Platinenobjektivs auf Kameramodulen führt ein geringfügiger Positionsversatz durch automatisierte SMT-Geräte nicht zu mechanischer Vignettierung, was die Massenproduktionsausbeute für Kamera-OEM-Kunden direkt steigert.

- Sichtfeldspezifikation:74° diagonal / 62° horizontal / 33,5° vertikal. Praxisnahe, sicherheitsorientierte Winkelkalibrierung. Der horizontale 62°-Winkel deckt die meisten Anforderungen an die Wandmontage in Büros und Geschäften ab, der vertikale Winkel passt auf die Standardinstallationshöhe, ohne Pixelressourcen auf nutzlosen Decken- oder Bodenflächen zu verschwenden.

- Linse mit geringem Hauptstrahlwinkel (CRA<15°):Ein zentrales Wettbewerbsmerkmal für die Mini-IP-Kamerakomponente. Viele preisgünstige Kompaktobjektive verfügen über einen hohen CRA-Wert, der im Vergleich zu gängigen CMOS-Sensoren zu Farbstichen in den Ecken, einem Empfindlichkeitsabfall und einer ungleichmäßigen Helligkeit führt. Bei einem kontrollierten Winkel von unter 15° unterdrückt dieses Design solche optischen Fehler erheblich.

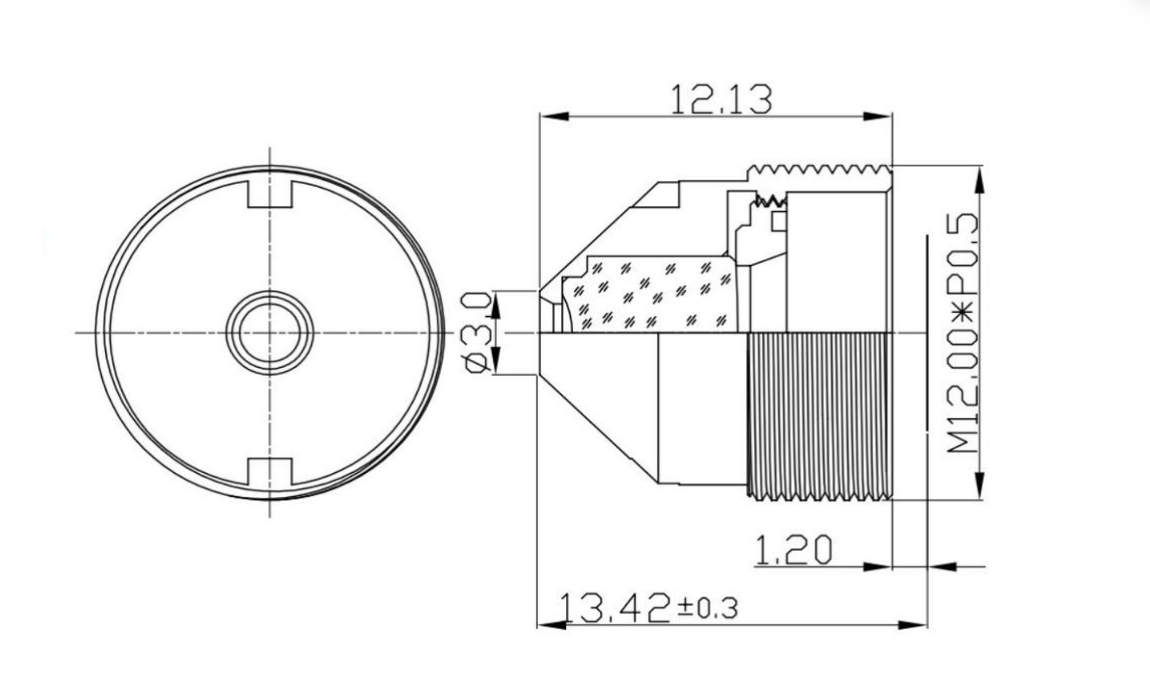

- Mechanische Spezifikationen für das M7-Platinenobjektiv:TTL: 13,42 ± 0,3 mm; BFL: 6,5 ± 0,2 mm. Strenge Toleranzkontrolle bei der Gesamtspurlänge und der hinteren Brennweite. Kompakte Abmessungen unterstützen hochintegriertes Miniaturmoduldesign; Enge mechanische Toleranzen garantieren eine wiederholbare optische Ausgabe nach der automatischen Einschraubmontage für Massenbestellungen von OEM-Sicherheitsplatinenlinsen.

- Verzerrungs- und Beleuchtungsindex:TV-Verzerrung – 12,00 %, relative Beleuchtung 58,0 %. Auf die Anwendung abgestimmte Verzerrung für Videoüberwachungsaufnahmen ohne unnatürliche Szenendehnung. Die hohe relative Beleuchtungsleistung des Objektivs von 58,0 % sorgt für eine akzeptable Helligkeit an den Bildecken und verringert so die Belastung des ISP-Algorithmus für die Korrektur dunkler Kanten.

Kernleistungsvorteile durch BOSHI Optical Technology

1. Die Kombination aus einem ausgereiften 6,2-mm-Objektiv mit fester Brennweite und einer festen Blende von F2,6 sorgt für eine ausgewogene optische Leistungsfähigkeit für Überwachungsoptiken mittlerer Reichweite. Die Leistung ist bei hellem Tageslicht und in dunklen Innenräumen stabil und schöpft das Abbildungspotenzial des Objektivs im 1/2,7-Zoll-Format voll aus, ohne dass man sich zu sehr auf die ISP-Softwarekorrektur verlassen muss.

2. Als kompakte Miniaturoptik mit übergroßem 7,0-mm-Bildkreis behält dieses M7-Platinenobjektiv eine Montagefehlertoleranz. Kleinere Positionierungsabweichungen während der Montage des Massenmoduls führen nicht zu dunklen Ecken, wodurch die Fehlerquote bei Kamera-OEM-Herstellern sinkt.

3. Die eingebaute Linseneigenschaft mit niedrigem Hauptstrahlwinkel arbeitet mit Linsenmetriken mit hoher relativer Beleuchtung zusammen. Helligkeit und Farbkonsistenz von der Mitte bis zur Ecke bleiben gut erhalten; Es behebt effektiv Probleme mit Eckenschattierung und Farbdrift, die zahlreiche konkurrierende Mini-IP-Kamerakomponenten stören.

4. Optimierte mechanische Abmessungen für automatisierte Massenproduktionsabläufe. BOSHI Optical Technology führt eine Stichprobenprüfung der optischen Indizes und mechanischen Abmessungen für jede Charge von OEM-Sicherheitsplatinenlinsen durch. Bei großvolumigen OEM- und ODM-Überwachungsprojekten ist eine gleichbleibende Produktleistung garantiert.

5. Ausgewogene TV-Verzerrung und Kantenbeleuchtung reduzieren den Bedarf an umfangreichen Bildkorrekturalgorithmen. Mit diesem Objektiv integrierte Kameras können natürliches Überwachungsmaterial ausgeben und so Chip-Rechenressourcen für andere Funktionen sparen.

Zielanwendungsszenarien

1. Gewerbliche Innenüberwachungsausrüstung: Diebstahlschutzkameras für den Einzelhandel, Büroüberwachungsmodule, kompakte IP-Kameras für Lobby und Flur. Dieses OEM-Objektiv für Sicherheitsplatinen ist als Mittelklasse-Überwachungsoptik konzipiert und passt perfekt zum Objektiv im 1/2,7-Zoll-Format. Als qualifizierte Mini-IP-Kamerakomponente liefert sie klare Objekt- und Körperdetails für mittelgroße öffentliche Bereiche.

2. Smart-Home-Sicherheitsgeräte: WLAN-Überwachungskameras für den Haushalt, Zusatzkameramodule für Gebäudeeingänge. Dank der kompakten Miniaturoptikstruktur und der Eigenschaft des Objektivs mit geringem Hauptstrahlwinkel passt das M7-Platinenobjektiv in platzbeschränkte Heimkamera-Hardware.

3. Mini-Embedded-Vision-Systeme: Zusatzkameras für die Zugangskontrolle, kleine Bilderfassungsmodule mit M7-Schnittstelle. Das 6,2-mm-Objektiv mit fester Brennweite bietet die richtige Vergrößerung für die Beobachtung von Objekten aus kurzer bis mittlerer Entfernung.

4. Großvolumige OEM-Überwachungskameraprojekte: Massenproduzierte analoge und IP-Sicherheitskameras. BOSHI Optical Technology bietet eine kostengünstige optische Lösung. Dieses F2,6-Objektiv mit fester Blende kann in fertige Kamerahardware für globale Sicherheitsproduktmarken integriert werden.
