6,2 mm konische Kegellinse

Kurzbeschreibung des Produkts

ShangHai SILK Optical Technology CO., LTD bietet das M7-Objektiv an, ein kompaktes optisches Objektiv, das für die Integration von Kleinformatkameraobjektiven mit 1/2,7-Zoll-Bildsensoren entwickelt wurde. Dieses 6,2-mm-Festbrennweitenobjektiv verfügt über ein 4-Gruppen-Linsenbaugruppendesign und liefert eine ausgewogene Abbildungsleistung für Miniaturkamera-Hardware. Mit einem maximalen Bildkreis von Ø7,0 mm unterstützt dieses Weitwinkel-Miniaturobjektiv ein diagonales Sichtfeld von 74°, um eine ausreichende Szenenabdeckung zu erfassen. Als Objektiv mit niedrigem CRA und Hauptstrahlwinkel Unter 15° passt es perfekt zu gängigen CMOS-Sensoren und reduziert das Vignettierungsrisiko, gepaart mit einer hohen relativen Beleuchtung von 58,0 %, um eine gleichmäßige Helligkeit über den gesamten Rahmen zu gewährleisten. Dieses optische Überwachungsobjektiv verfügt über eine kurze Gesamtspurlänge von 13,42 ± 0,3 mm und eignet sich gut für platzbeschränkte Gerätegehäuse. Dieses kompakte optische Objektiv wird strengen optischen Tests unterzogen, um eine gleichbleibende Leistung zu gewährleisten Massenproduzierte eingebettete Bildverarbeitungsgeräte.

Ausführliche Produktbeschreibung

1. Parameteranalyse

- Brennweite: Dieses 6,2-mm-Objektiv mit fester Brennweite bietet eine effektive Brennweite von 6,2 ± 5 % und eine Blende von F/NO 2,6 ± 5 %, wodurch Lichteinfall und Schärfentiefe für alltägliche Bildszenarien im Innen- und Außenbereich ausgeglichen werden.

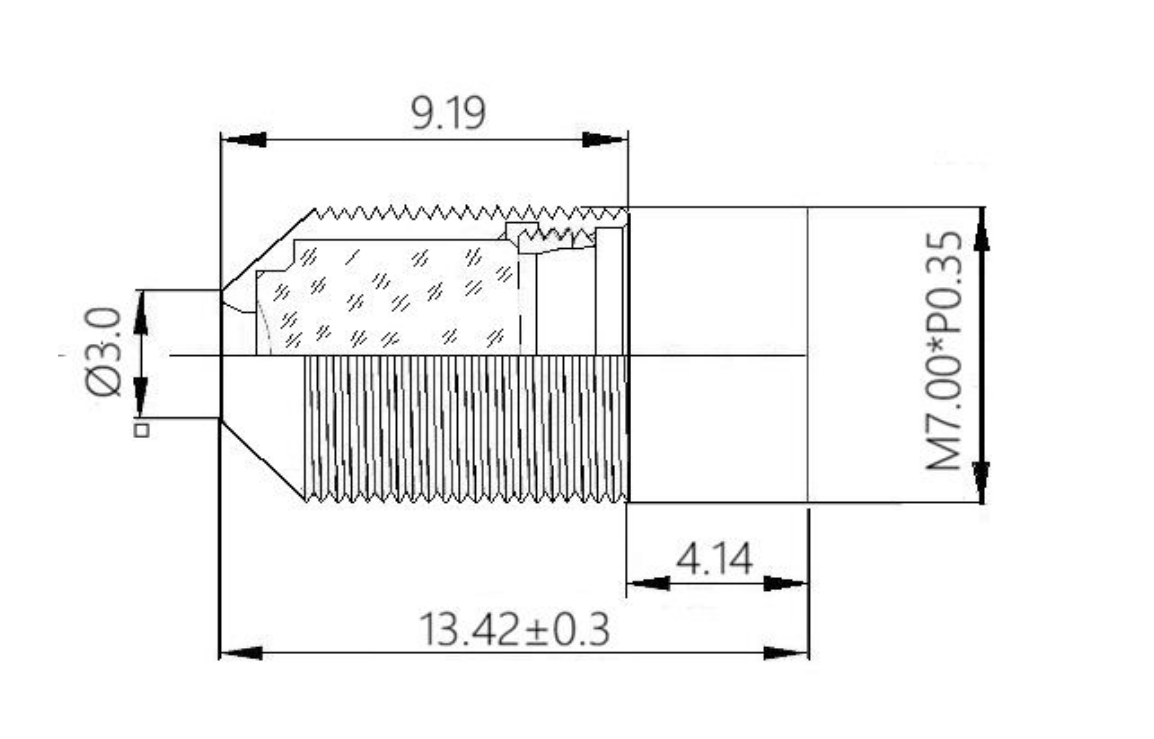

- Mechanische Abmessungen: Die Gesamt-TTL beträgt 13,42 ± 0,3 mm, die BFL beträgt 6,5 ± 0,2 mm; Die M7-Halterung gewährleistet eine einfache Montage für kleine Kameramodule.

- Optische Struktur: Die 4-Gruppen-Linsenbaugruppe ermöglicht ein kompaktes optisches Layout, einen maximalen Bildkreis von Ø 7,0 mm und eine perfekte Anpassung an die Zielgröße des 1/2,7-Zoll-Sensors.

- Sichtfeld: Das Weitwinkel-Miniaturobjektiv bietet ein Sichtfeld von 74° diagonal, 62° horizontal und 33,5° vertikal. Die TV-Verzerrung beträgt -12,00 % und eignet sich für die allgemeine Überwachung ohne Anforderungen an extrem niedrige Verzerrungen.

- Optische Indizes: 58,0 % relative Ausleuchtung; als Low-CRA-Objektiv, CRA<15°, was das Problem dunkler Ecken bei CMOS-Sensoren deutlich verringert.

ShangHai SILK Optical Technology CO., LTD kontrolliert streng die Toleranz für jeden Schlüsselparameter, um die Chargenkonsistenz dieses M7-Objektivs aufrechtzuerhalten.

2. Leistungsvorteile

- Kompakter Formfaktor: Da es sich um ein kompaktes optisches Objektiv handelt, passt sich die ultrakurze Gesamtlänge an stark miniaturisierte Kameramodulstrukturen an und spart so Platz im Inneren des Geräts.

- Sensorkompatibilität: Optimiert für 1/2,7-Zoll-Kleinformatkameraobjektive; die niedrige CRA-Objektivcharakteristik verhindert einen Abfall der Sensorempfindlichkeit an Bildrändern.

- Gleichmäßige Bildschirmhelligkeit: Eine hohe relative Beleuchtung sorgt für eine nutzbare Helligkeit im gesamten Bildbereich und reduziert so den Nachbearbeitungsaufwand für eingebettete Bildverarbeitungssysteme.

- Praktische Weitwinkelabdeckung: Dieses Weitwinkel-Miniaturobjektiv bietet ein gutes Sichtfeld für die Erfassung weiterer Szeneninformationen mit begrenzter Kameraanzahl.

- Zuverlässige Montage: Die standardmäßige M7-Halterung sorgt für eine stabile mechanische Positionierung; ShangHai SILK Optical Technology CO., LTD führt vor der Auslieferung dieser optischen Überwachungslinse eine vollständige optische Inspektion durch.

3. Anwendungsgebiete

- Miniatur-Überwachungskameras: Dieses optische Überwachungsobjektiv passt zu winzigen Heimüberwachungskameras und kompakten IP-Kameramodulen für die Innenüberwachung.

- Eingebettete Bildverarbeitungsausrüstung: Das kompakte optische Objektiv eignet sich für kleine industrielle Zusatzkameras, die in intelligente Haushaltsgeräte eingebaut sind.

- Visuelle IoT-Terminals: 6,2-mm-Objektiv mit fester Brennweite lässt sich in intelligente Türkameras integrieren, visuelle Zugangskontrollgeräte mit 1/2,7-Zoll-Sensoren.

- Miniaturbildgebung für Verbraucher: Dieses kleinformatige Kameraobjektiv eignet sich für kompakte Bilderfassungshardware, die eine moderate Weitwinkelansicht erfordert.

- Kundenspezifische optische Miniaturmodule: Die Struktur der 4-Gruppen-Linsenbaugruppe unterstützt die individuelle Sekundäranpassung für spezielle Miniatur-Vision-Projekte von ShangHai SILK Optical Technology CO., LTD.
