Wärmebildobjektiv mit 9,1 mm Brennweite

Produktbeschreibung

Dieses von BOSHI Optical Technology hergestellte Premium-Langwellen-Infrarotobjektiv bietet als ungekühlte High-End-Thermoobjektivlösung eine hervorragende Abbildungsleistung. DasWärmebildobjektivVerfügt über eine Brennweite von 9,1 mm sowie eine extrem große F1,0-Blende und lässt sich gut mit dem 640×512-Detektor mit 12 μm Pixelabstand kombinieren. Ausgestattet mit HD-Beschichtung und IP67-Schutz für das vordere optische Element erreicht es eine hohe Durchlässigkeit im Arbeitswellenband von 8–12 μm. Die kompakte M17×0,5-Halterung unterstützt einen Fokussierbereich von 3 Metern bis unendlich. Es sorgt für eine stabile optische Leistung innerhalb eines Temperaturbereichs von -40℃ bis +80℃ und sorgt für eine hohe relative Ausleuchtung bei kontrollierter Verzerrung. Es eignet sich für den Feldeinsatz bei jedem Wetter und dient als idealer optischer Kern für kompakte tragbare Wärmekamerageräte, die industrielle Überwachungs- und Sicherheitsinspektionsszenarien abdecken.

Ausführliche Produktbeschreibung

Parameter

1.Optische Leistungsparameter. Dieses langwellige Infrarotobjektiv verfügt über eine Brennweite von 9,1 mm und eine Blendenzahl von F1,0. Seine Arbeitswellenlänge liegt im Standard-Langwellen-Infrarot-Wellenband von 8–12 μm. Das diagonale Sichtfeld erreicht 62,4 Grad, das horizontale Sichtfeld erreicht 48,1 Grad und das vertikale Sichtfeld erreicht 38,5 Grad. Diese Sichtfeldkonfiguration verleiht diesem Wärmebildobjektiv eine leistungsstarke Beobachtungskapazität für große Bereiche. Das Design mit großer Apertur trägt dazu bei, unter komplexen Umgebungsbedingungen ausreichend Infrarotstrahlung zu sammeln.

2.Detektor-Matching-Parameter. BOSHI Optical Technology optimiert diese ungekühlte thermische Linse für 640×512-Detektoren mit 12 μm Pixelabstand. Die optische Struktur entspricht den gängigen kompakten Wärmesensormodulen auf dem Markt. Der optische Fußabdruck wird an der Zieloberfläche des Detektors ausgerichtet, um die Auflösungsleistung des Detektors voll auszunutzen und Bildvignettierung oder Auflösungsverluste aufgrund von Fehlanpassungen zu vermeiden.

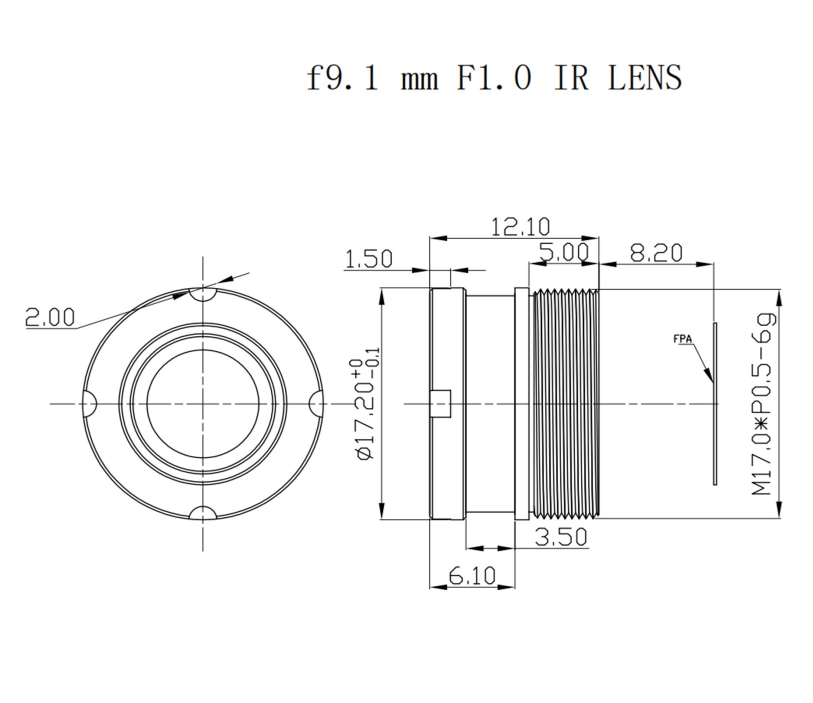

3.Mechanische und Umgebungsparameter. Das Produkt verfügt über eine M17×0,5-Gewindebefestigung, um eine bequeme mechanische Montage zu ermöglichen. Der Fokusbereich reicht von 3 Metern bis unendlich und erfüllt die Erkennungsanforderungen sowohl für Ziele im Nah- als auch im Fernbereich. Die Betriebstemperatur reicht von -40℃ bis +80℃, um an verschiedene extreme Klimabedingungen angepasst zu werden. Das vordere optische Element erreicht die Schutzart IP67, um das Eindringen von Staub und Wasser aus der Außenumgebung zu verhindern.

4.Optische Qualitätsmetriken. Optische Durchlässigkeit davonWärmebildobjektiverreicht nicht weniger als 90 Prozent. Die relative Beleuchtung bleibt über 84 Prozent und der Verzerrungswert bleibt unter minus 10 Prozent. Freiliegende optische Flächen werden mit HD-Beschichtung bearbeitet. Eine hohe Durchlässigkeit verringert den Verlust des Infrarotsignals. Eine gute relative Ausleuchtung garantiert eine gleichmäßige Helligkeitsverteilung für das Vollformatbild. Die kontrollierte Verzerrung unterdrückt die Bildverzerrung im Weitwinkel-Sichtfeld.

Leistungsvorteile

1. Vorteil der extrem großen F1.0-Blende. Die große F1.0-Blende dieses langwelligen Infrarotobjektivs sammelt mehr Infrarotstrahlungsenergie. In Arbeitsumgebungen mit niedrigen Temperaturen und geringer Strahlungsintensität wird die Bildempfindlichkeit deutlich verbessert und der effektive Erkennungsabstand wird weiter verbessert. BOSHI Optical Technology führt wiederholte optische Simulationen für die Aperturstruktur durch, um die Lichtaufnahmekapazität und die Aberrationskontrollleistung in Einklang zu bringen.

2.Hohe Durchlässigkeit und HD-Beschichtungsvorteil. Die auf exponierten Oberflächen aufgebrachte HD-Beschichtung sorgt für eine optische Durchlässigkeit von über 90 Prozent bei dieser ungekühlten Wärmebildlinse. Die Beschichtungsschicht schränkt den Oberflächenreflexionseffekt effektiv ein. Der Bildkontrast wird verbessert und Geisterbildstörungen werden reduziert. Während des Übertragungsprozesses geht weniger Infrarotenergie verloren und das gültige Infrarotsignal, das in den Detektor gelangt, wird erhöht.

3. Hervorragender Vorteil der Kantenbeleuchtung. Eine relative Beleuchtung von mehr als 84 Prozent sorgt für eine gleichmäßige Helligkeitsleistung über den gesamten Bildrahmen. Bei vielen Weitwinkel-Wärmebildobjektiven kommt es an den Rahmenkanten zu einem offensichtlichen Phänomen der dunklen Ecken. Dieses Wärmebildobjektiv überwindet solche Mängel durch Optimierung des optischen Layouts und garantiert klare Details für den Randbeobachtungsbereich.

4. IP67-Frontend-wasserdichter struktureller Vorteil. Das vordere optische Element erreicht den Schutzstandard IP67. Staub und Wasserspritzer können den inneren optischen Komponenten nichts anhaben. Benutzer können dieses Objektiv für den Einsatz im Freien bei jedem Wetter einsetzen, ohne zusätzliche Schutzgehäuse konfigurieren zu müssen. Das strukturelle Design senkt die Systemintegrationskosten für Terminal-Wärmekameraausrüstung.

5. Breiter Temperaturanpassungsvorteil. Dieses langwellige Infrarotobjektiv sorgt für eine stabile Abbildungsleistung von -40℃ bis +80℃. Das Produkt verfügt über einen wirksamen Mechanismus zur Unterdrückung thermischer Defokussierung. Wenn sich die Umgebungstemperatur drastisch ändert, bleibt das Ausmaß der thermischen Defokussierung auf einem niedrigen Niveau. Bei Geräten, die mit dieser ungekühlten thermischen Linse ausgestattet sind, ist ein häufiges manuelles Nachfokussieren nicht mehr erforderlich.

6. Vorteil der kompakten M17×0,5-Montageschnittstelle. Die M17×0,5-Gewindehalterung bietet einen kleinen Montageraum. Es bietet großen Komfort bei der Integration von Miniatur-Wärmebildkameras, Drohnen-Nutzlastgeräten und tragbaren Wärmegeräten. Volumen und Gewicht des Endprodukts können gut kontrolliert werden, während die optische Leistung erhalten bleibt.

Anwendungsbereich

1. Sicherheits- und Perimeterüberwachungsszenarien. Dieses Wärmebildobjektiv eignet sich für Grenzschutzarbeiten im Freien, die Überwachung des Fabrikgeländes und Frühwarnaufgaben an unbeaufsichtigten Standorten. Es kann Eindringlingsziele bei völliger Dunkelheit erkennen.BOSHI OptischTechnology sammelt umfangreiche Projekterfahrung für die sicherheitsorientierte Objektiventwicklung. Dieses Langwellen-Infrarotobjektiv fungiert als zentrale optische Komponente für viele Frühwarn-Wärmebildkameraprodukte für den Umkreis.

2. Industrielle prädiktive Wartungsszenarien. Ausgestattet mit dieser ungekühlten Wärmebildlinse führt die Wärmekameraausrüstung thermische Inspektionsarbeiten für elektrische Geräte, Arbeiten zur Überwachung der Rohrleitungstemperatur und Diagnosearbeiten bei mechanischen Überhitzungsfehlern durch. Durch die von diesem Wärmebildobjektiv erfassten Temperaturverteilungsdaten können Mitarbeiter versteckte Geräterisiken im Voraus erkennen, um eine vorausschauende Wartung durchzuführen und unerwartete Abschaltverluste zu reduzieren.

3. Nutzlastszenarien unbemannter Luftfahrzeuge. Dieses langwellige Infrarotobjektiv dient der Luftbildvermessung, der Waldbrandverhütung sowie Such- und Rettungseinsätzen. Die kompakte M17×0,5-Fassung hilft dem Objektiv, den begrenzten Einbauraum der Drohnennutzlast anzupassen. Der IP67-Schutz ermöglicht einen stabilen Betrieb in der Luftarbeitsumgebung im Freien. Die Funktion „Großes Sichtfeld“ unterstützt das Scannen großer Bodenbereiche.

4. Szenarien für tragbare Wärmebildgeräte. Dieses Wärmebildobjektiv eignet sich für tragbare Wärmebildkameras zur Brandbekämpfung, Notfallrettungsgeräte und Geräte zur Erkennung von Energieverlusten in Gebäuden. Handgeräte stellen strenge Anforderungen an das Volumen und Gewicht der Komponenten. Das kompakt strukturierte, ungekühlte Wärmebildobjektiv entspricht der Idee des Handheld-Produktdesigns und bietet eine zuverlässige Wärmebildausgabe für Außendienstmitarbeiter.

5. Szenarien für fahrzeugmontierte Wärmebildkameras. Dieses Langwellen-Infrarotobjektiv unterstützt die Kfz-Nachtsichtfunktion und die Zusatzbildgebung beim Fahren im Gelände. Es liefert eine gültige Bildausgabe unter völlig dunklen Fahrbedingungen und hilft Fahrern, Straßenhindernisse und potenzielle Gefahren bei Nachtfahrten zu erkennen. Die Schutzart IP67 kann komplexe Wetterbedingungen während des Fahrzeugbetriebs bewältigen.

6. Szenarien zur Tierbeobachtung und Umweltüberwachung. Dieses Wärmebildobjektiv unterstützt die Überwachung der Tierpopulation, die Frühwarnung von Waldbränden und ökologische Forschungsarbeiten im Freien. Es erfasst Wärmestrahlungssignale von Wildtierzielen ohne zusätzliche Lichtquelle. Das Objektiv funktioniert stabil in offener, wilder Umgebung mit Unterstützung des IP67-Schutzes und einer breiten Temperaturanpassungsfähigkeit.
