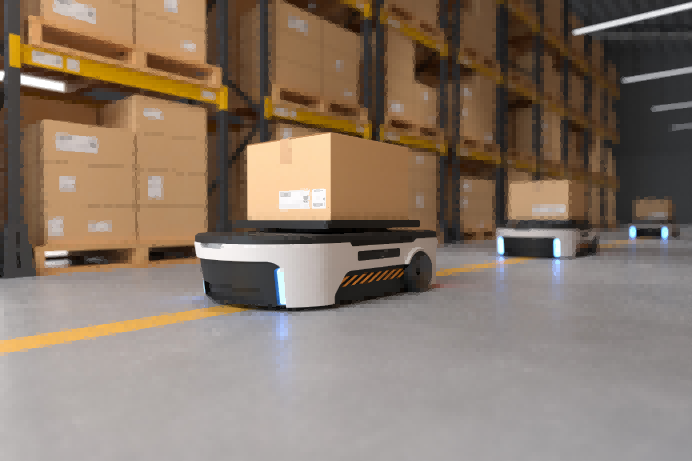

Der Boom der Vision-Roboter (AGV/AMR): Warum Standardobjektive versagen und was „kundenspezifische Optik“ wirklich bedeutet. Artikeleinführung
1. Das Erdbebenproblem: Schwingungsdämpfung und strukturelle Integrität

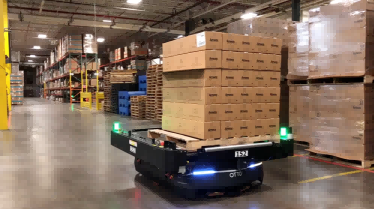

Eine Überwachungskamera hängt fünf Jahre lang still an der Decke. Ein AMR hingegen lebt ein Leben voller ständiger Traumata. Es fährt über Betondehnungsfugen, stoppt abrupt, dreht sich um 360 Grad und transportiert vibrierende Nutzlasten.
Wenn Sie ein Standard-M12-Objektiv für Verbraucher an einem Roboter anbringen, wird das Objektiv durch die Mikrovibrationen mit der Zeit buchstäblich herausgeschraubt oder die internen Elemente verschoben. Plötzlich ist Ihr Roboter kurzsichtig.
Die benutzerdefinierte Anforderung:Robotiklinsen erfordern hochgradig maßgeschneiderte mechanische Strukturen. Dabei geht es nicht nur um optisches Glas; es geht um Hardware. Um die Brennebene dauerhaft zu fixieren, müssen Hersteller beim Zusammenbau spezielle Gewindesicherungskonstruktionen, Aluminiumhülsen in Luftfahrtqualität anstelle von billigem Kunststoff und präzise Leimauftragstechniken verwenden. Das Objektiv muss Tausende von Stunden hochfrequenter Vibration ohne einen einzigen Mikrometer Fokusdrift überstehen.
2. Das Geometrieproblem: Extrem niedrige TV-Verzerrung
Wenn ein Mensch durch ein Fischaugenobjektiv schaut, weiß unser Gehirn, dass der gebogene Türrahmen tatsächlich gerade ist. Ein Bildverarbeitungsalgorithmus verfügt nicht über diesen Luxus.
Wenn ein Roboter ein Objektiv mit typischer tonnenförmiger Verzerrung verwendet (wobei die Bildränder nach außen gebogen sind), berechnet sein V-SLAM-Algorithmus, dass der gerade Lagergang tatsächlich gekrümmt ist. Der Roboter wird ständig versuchen, seinen Weg zu korrigieren, was zu ineffizienten Zickzackbewegungen oder, schlimmer noch, zu Kollisionen führt.
Die benutzerdefinierte Anforderung:Während eine Überwachungskamera eine TV-Verzerrung von -15 % oder -20 % tolerieren kann, erfordern AGV- und AMR-Objektive oft eine extrem niedrige Verzerrung – manchmal geht sie für eine hochpräzise Kartierung in Richtung < 1 %. Um dies zu erreichen, sind komplexe optische Designs mit mehreren Elementen (häufig unter Verwendung präzise geformter asphärischer Glaselemente) erforderlich, um das Bild optisch zu glätten, bevor die Software es überhaupt berühren muss.
3. Das Dilemma des „blinden Flecks“: FOV vs. Kantenauflösung
Ein AMR muss den QR-Code auf dem Boden direkt vor sich sehen und gleichzeitig darauf achten, dass ihm von links ein Mensch in den Weg kommt. Dies erfordert ein sehr spezifisches, oft ultraweites Sichtfeld (Field of View, FOV).
Bei Standard-Weitwinkelobjektiven ist die Bildmitte jedoch scharf, aber an den Rändern entsteht ein verschwommenes, verschmiertes Durcheinander (aufgrund des hohen Hauptstrahlwinkels und optischer Aberrationen). Befindet sich in dieser verschwommenen Kante ein Hindernis, verwechselt die KI des Roboters möglicherweise ein menschliches Bein mit einem Schatten.
Die benutzerdefinierte Anforderung:Eine lückenlose optische Konsistenz ist zwingend erforderlich. Benutzerdefinierte Roboterobjektive sind so konstruiert, dass die MTF (Modulation Transfer Function – ein Maß für die Schärfe) auch in den äußersten Ecken des Bildkreises unglaublich hoch bleibt. Jedes Pixel zählt, wenn Sicherheitsalgorithmen Entfernung und Tiefe berechnen.
4. Nutzlast- und Leistungsgrenzen: Der Gewichtsfaktor
Die Batterielebensdauer ist das Lebenselixier eines AMR. Je schwerer der Roboter ist, desto schneller entlädt sich der Akku. Darüber hinaus reagieren die Motoren, die den Kardanrahmen oder das Stereokamera-Array des Roboters steuern, sehr empfindlich auf das Gewicht. Eine massive, schwere Ganzglas-Industrielinse kann den Schwerpunkt stören und die Motoren belasten.
Die benutzerdefinierte Anforderung:Hier glänzen fortschrittliche Hybridstrukturen. Von Optikingenieuren wird zunehmend verlangt, kundenspezifische Anpassungen vorzunehmen1G3P (1 Glas, 3 Kunststoff) oder 2G2PHybridlinsen. Durch die strategische Kombination temperaturstabiler Glaselemente mit ultraleichten, hochpräzisen Kunststoffpolymeren können Hersteller die für die maschinelle Bildverarbeitung erforderliche strenge optische Klarheit liefern und gleichzeitig die Nutzlast des Roboters um entscheidende Gramm reduzieren.
Das Fazit: Über „von der Stange“ hinausgehen
Die Ära, in der man einem High-Tech-Roboter ein gewöhnliches CCTV-Objektiv anbaut, ist vorbei. Damit ein AGV oder AMR seine Umgebung wirklich abbilden, dynamischen Hindernissen ausweichen und rund um die Uhr sicher arbeiten kann, müssen seine „Augen“ speziell für diese Aufgabe gebaut sein.
Bei Shanghai Silk Optical Technology Co., Ltd. verstehen wir, dass die Robotikindustrie nicht auf Standardteilen basiert. Von der Berechnung des genauen CRA passend zu Ihren Stereo-Vision-Sensoren bis hin zur Entwicklung vibrationsfester Gehäuse und verzerrungsarmer Glasprofile bieten wir die OEM/ODM-Optiktechnik, die Ihre Bildverarbeitungsalgorithmen dringend benötigen.
(Bauen Sie die nächste Generation intelligenter AMRs? Lassen Sie nicht zu, dass ein generisches Objektiv Ihre Software blockiert.Kontaktieren Sie noch heute unser Engineering-Team, um Ihre nicht standardmäßigen, individuellen optischen Anforderungen zu besprechen.)
