Auswahl eines Kameraobjektivs für die Robotik: Was über das Sichtfeld hinaus wichtig ist

Ein mobiler Roboter kann über hervorragende Motoren, zuverlässige Navigationssoftware und einen leistungsstarken Prozessor verfügen – und dennoch schlechte Entscheidungen treffen, wenn seine Kamera nicht die richtigen visuellen Informationen erfasst.

Bei einem autonomen Transportfahrzeug (AGV), Lagerroboter, Inspektionsroboter oder Serviceroboter ist das Kameraobjektiv nicht einfach ein kleines Teil, das am Sensor befestigt ist. Es bestimmt, wie viel von der Umgebung in das Bild eindringt, wie Objekte dargestellt werden und wie konsistent das Bildverarbeitungssystem das, was es sieht, interpretieren kann.

Die Auswahl eines Objektivs für die Robotik beginnt daher mit der Aufgabe, die die Kamera erfüllen muss. Ein Objektiv, das für eine umfassende Hinderniserkennung ausgelegt ist, eignet sich möglicherweise nicht zum Lesen eines kleinen Etiketts, zum Überprüfen eines Steckverbinders oder zum Messen einer Komponente. Die richtige Wahl hängt von der Bewegung des Roboters, der Kameraposition, dem Sensor, der Beleuchtung und den Informationen ab, die der Vision-Algorithmus benötigt.

1. Definieren Sie die Sehaufgabe, bevor Sie das Objektiv auswählen

„Robot Vision“ deckt viele verschiedene Aufgaben ab. Für die Navigation und Hinderniserkennung ist häufig eine umfassende Sicht auf die Umgebung erforderlich. Pick-and-Place-Systeme müssen möglicherweise ein Objekt präzise lokalisieren. Inspektionsroboter müssen möglicherweise kleine Defekte oder Oberflächendetails aufdecken. Ein Lieferroboter muss möglicherweise Personen, Türen, Schilder und Bodengrenzen erkennen.

Schreiben Sie auf, was die Kamera erkennen oder messen muss. Ermitteln Sie dann, wo diese Informationen im Bild erscheinen und wie viele Details erforderlich sind. Wenn der Algorithmus nur erkennen muss, ob ein Hindernis vorhanden ist, können sich die Anforderungen an die Linse von denen eines Systems unterscheiden, das die Abmessungen eines Objekts schätzen oder einen Code lesen muss.

Dieser Schritt trägt auch dazu bei, die Zahlung für optische Leistung zu vermeiden, die die Anwendung nicht nutzt. Ein sehr großes Sichtfeld kann die Navigation erleichtern, kann jedoch die Anzahl der Pixel reduzieren, die zur Darstellung eines entfernten Objekts zur Verfügung stehen. Eine engere Ansicht kann mehr Details in einer Zielregion liefern, lässt jedoch möglicherweise weniger von der Umgebung sichtbar.

Beginnen Sie mit dem gewünschten Ergebnis, nicht mit einer bevorzugten Brennweite.

2. Passen Sie das Objektiv an den Sensor an – nicht nur an seine Megapixelzahl

Die Sensorauflösung ist wichtig, reicht aber nicht aus, um die Objektivkompatibilität festzustellen. Die aktiven Abmessungen des Sensors, die Pixelgröße, die spektrale Reaktion und die optischen Anforderungen können sich alle auf das Ergebnis auswirken.

Der Bildkreis des Objektivs muss den Sensorbereich abdecken. Ist dies nicht der Fall, weist das Bild möglicherweise abgedunkelte Ecken oder unbrauchbare Bereiche auf. Die optische Leistung muss auch über den Teil des Sensors hinweg bewertet werden, der für die Anwendung wichtig ist. Ein System erscheint möglicherweise in der Mitte scharf, an den Rändern fehlt jedoch der Kontrast für eine zuverlässige Erkennung.

Wenn Sie einen Objektivlieferanten um eine Empfehlung bitten, geben Sie nach Möglichkeit den Hersteller und das Modell des Sensors an. Ein Sensordatenblatt ist noch besser. Es gibt dem Optikteam einen zuverlässigeren Ausgangspunkt als „Wir brauchen ein 8-MP-Objektiv“.

Das komplette Kamerasystem – einschließlich Sensor, Objektiv, Fokusposition und Bildverarbeitung – bestimmt das Endergebnis. Ein Megapixel-Label ist ein nützlicher Filter für die Auswahl von Kandidaten und keine Garantie für die Systemleistung.

3. Berechnen Sie das Sichtfeld bei tatsächlichem Arbeitsabstand

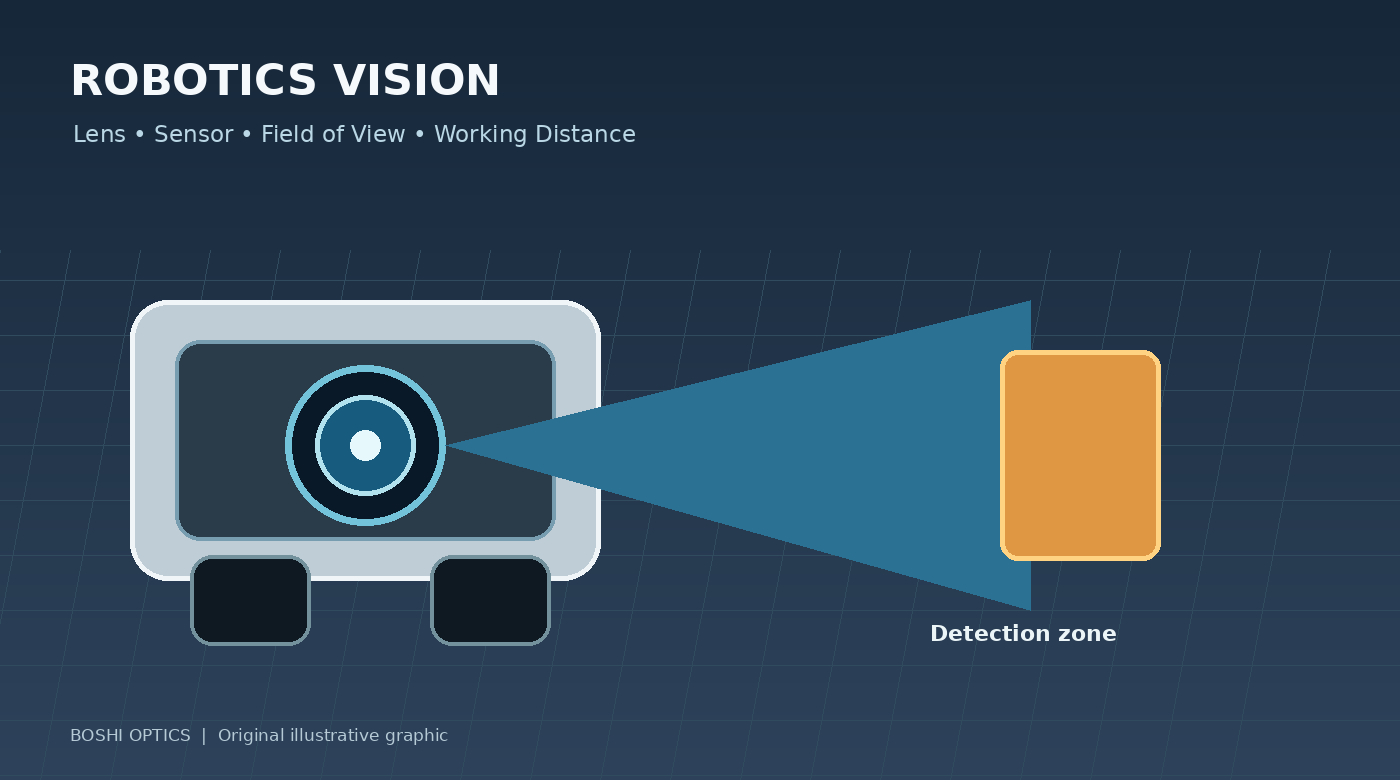

Das Sichtfeld (FOV) beschreibt die Winkelabdeckung der Kamera. Für die Robotik sollte es in eine praktische Frage übersetzt werden: Wie weit muss der Roboter in der Entfernung, in der die Erkennung oder Messung erfolgt, einen Bereich sehen?

Die Antwort hängt von der Brennweite und den Sensorabmessungen sowie der Position und Ausrichtung der Kamera ab. Ein Objektiv, das eine ausreichende Abdeckung bietet, wenn es hoch oben an einem Roboter montiert wird, deckt möglicherweise nicht denselben Nutzbereich ab, wenn es nahe am Boden oder hinter einem Schutzfenster montiert wird.

Bereiten Sie eine einfache Zeichnung mit der Kameraposition, der Zielentfernung sowie der gewünschten Szenenbreite und -höhe vor. Geben Sie die nächstgelegenen und entferntesten Entfernungen an, bei denen das System funktionieren muss. Dies ist besonders wichtig, wenn der Roboter sich Objekten nähert, sich in engen Räumen dreht oder in der Nähe von Regalen und Maschinen arbeitet.

Wählen Sie das Objektiv nicht nur anhand einer diagonalen FOV-Zahl aus, wenn der Algorithmus auf einer horizontalen Abdeckung oder einem bestimmten Interessenbereich basiert. Fragen Sie nach dem horizontalen und vertikalen Sichtfeld unter der beabsichtigten Sensorkonfiguration und überprüfen Sie das Ergebnis im zusammengebauten System.

4. Verstehen Sie den Kompromiss zwischen umfassender Abdeckung und nützlichen Details

Ein breiteres Objektiv kann mehr von der Szene erfassen, aber die gleichen Sensorpixel müssen einen größeren Bereich darstellen. Infolgedessen belegt ein kleines Objekt möglicherweise weniger Pixel und ist schwieriger zu klassifizieren oder zu messen.

Weitwinkelobjektive können auch zu geometrischen Verzerrungen führen. Verzerrungen sind nicht automatisch ein Defekt: Sie können für das allgemeine Bewusstsein akzeptabel sein oder manchmal durch Kalibrierung und Software korrigiert werden. Wenn der Roboter jedoch genaue geometrische Messungen benötigt, verdienen das Verzerrungsverhalten und die Kalibrierungsstabilität mehr Aufmerksamkeit.

Die nützliche Frage lautet nicht: „Ist ein Weitwinkelobjektiv besser?“ Es lautet: „Wie viel Abdeckung ist erforderlich und was ist das kleinste Objekt oder Merkmal, das das System erkennen muss?“

Bei manchen Robotern kann eine Kamera nicht alle Aufgaben effizient erfüllen. Eine Kamera mit weitem Sichtfeld kann die Navigation unterstützen, während eine zweite Kamera mit engerem Sichtfeld die Nahinspektion übernimmt. Ob diese Architektur sinnvoll ist, hängt von Kosten, Platz, Verarbeitungsressourcen und Zuverlässigkeitsanforderungen ab.

5. Berücksichtigen Sie Bewegung, Belichtung und Beleuchtung

Roboter agieren selten in einer perfekt kontrollierten fotografischen Umgebung. Sie bewegen sich, vibrieren, wechseln zwischen hellen und dunklen Bereichen und treffen auf wechselnde Beleuchtung. Ein Objektiv mit großer Blende kann dazu beitragen, mehr Licht auf den Sensor zu bringen, es beseitigt jedoch nicht Bewegungsunschärfe und garantiert keine genaue Erkennung.

Belichtungszeit, Sensorempfindlichkeit, Beleuchtung, Bildrate und Robotergeschwindigkeit müssen gemeinsam berücksichtigt werden. Wenn sich der Roboter schnell bewegt, ist möglicherweise eine kurze Belichtung erforderlich, um Unschärfen zu vermeiden. Dies kann eine stärkere Beleuchtung oder einen Sensor mit geeigneter Leistung bei schlechten Lichtverhältnissen erfordern.

Bei Indoor-Robotern können flackernde LED-Beleuchtung, reflektierende Böden und wechselndes Tageslicht in der Nähe von Fenstern die Bildkonsistenz beeinträchtigen. Outdoor-Roboter stehen vor zusätzlichen Herausforderungen durch direkte Sonneneinstrahlung, Schatten, Regen und Nachtbetrieb. Wenn eine Beleuchtung im nahen Infrarotbereich verwendet wird, stellen Sie sicher, dass das Objektiv und etwaige Filterkonfigurationen für die vorgesehene Wellenlänge geeignet sind.

Testen Sie nach Möglichkeit mit repräsentativer Beleuchtung und Bewegung. Ein Bild einer stationären Bank ist nützlich, es kann jedoch nicht alle Bedingungen reproduzieren, die auf einer beweglichen Plattform auftreten.

6. Überprüfen Sie die mechanische Hüllkurve und die Umgebungsanforderungen

Für Robotikkameras gelten oft strenge Platzbeschränkungen. Ob ein Objektiv integriert werden kann, hängt vom Objektivdurchmesser, der Gesamtlänge der Spur, der Art der Fassung, der Fokuseinstellung, der Sensorposition und dem Schutzgehäuse ab.

Ein Objektiv, das in das Gewinde passt, kann immer noch mit einer Abdeckung in Konflikt geraten, zu weit vom Sensor entfernt sein oder sich nach dem Zusammenbau nur schwer fokussieren lassen. Wenn sich die Kamera hinter einem Schutzfenster befindet, kann dieses Fenster auch die Bildqualität beeinflussen und sollte bei der Systembewertung berücksichtigt werden.

Auch die Umweltbedingungen spielen eine Rolle. An einen Lagerroboter, eine Outdoor-Inspektionsplattform und einen Lebensmittelverarbeitungsroboter werden nicht die gleichen Anforderungen gestellt. Temperaturbereich, Vibration, Staub, Feuchtigkeit, Reinigungsmittel und Dichtungsanforderungen sollten entsprechend dem tatsächlichen Anwendungsfall angegeben werden und nicht von einer breiten Bezeichnung wie „industriell“ ausgegangen werden.

Stellen Sie eine mechanische Zeichnung oder eine bemaßte Skizze bereit, bevor Sie sich auf ein individuelles Design festlegen. In der Entwurfsphase lassen sich Konflikte in der Regel leichter erkennen als nach der Fertigung der Kameragehäuse- und Objektivmuster.

7. Wann lohnt es sich, über eine individuelle Robotiklinse nachzudenken?

Ein Standardobjektiv ist oft die sinnvolle Wahl, wenn es die optischen, mechanischen und kommerziellen Anforderungen erfüllt. Die Anpassung wird relevant, wenn bei einem Projekt eine Einschränkung vorliegt, die die verfügbaren Katalogprodukte nicht erfüllen können – zum Beispiel ein ungewöhnliches Sichtfeld in einem kleinen Paket, eine spezielle Spektralanforderung, ein nicht standardmäßiger Arbeitsabstand oder ein bestimmtes Bildqualitätsziel.

Bevor Sie mit einem benutzerdefinierten Projekt beginnen, sammeln Sie das Datenblatt des Sensors, das Ziel-Sichtfeld, den Arbeitsabstandsbereich, die verfügbaren Abmessungen, die Lichtverhältnisse, die Umgebungsgrenzen und das geschätzte Produktionsvolumen. Teilen Sie Beispielbilder oder eine Skizze des Sichtfelds der Kamera, falls verfügbar.

Diese Eingaben helfen einem Optikerteam, die Machbarkeit zu bewerten und Kompromisse zu identifizieren. Sie erleichtern auch die Feststellung, ob die Anpassung eines vorhandenen Objektivs die Anforderungen zu geringeren Kosten und mit kürzerer Entwicklungszeit erfüllen könnte.

Individualisierung soll ein definiertes Problem lösen und nicht einfach nur das Produkt anders machen.

Fazit: Design für die Aufgabe, die der Roboter ausführen muss

Die Auswahl eines Kameraobjektivs für die Robotik ist eine Entscheidung auf Systemebene. Sensor, Sichtfeld, Zielentfernung, Verzerrung, Beleuchtung, Bewegung, mechanischer Raum und Betriebsumgebung tragen alle zum Ergebnis bei.

Für eine neue Roboterplattform lohnt es sich, die Vision-Aufgabe zu definieren, bevor die Objektivspezifikation finalisiert wird. Überprüfen Sie bei einem vorhandenen System mit inkonsistenter Erkennung oder unzureichenden Details den gesamten Bildpfad, bevor Sie davon ausgehen, dass das Objektiv allein dafür verantwortlich ist.
