Kann ein besseres Objektiv dazu führen, dass ein billigerer Sensor eine bessere Leistung erbringt?

Hier ist eine Frage, die wir in der Kameraentwicklung überraschend oft hören:

„Wenn wir ein besseres Objektiv verwenden, können wir dann mit einem günstigeren Sensor eine bessere Leistung erzielen?“

Die ehrliche Antwort lautet:

Ja – aber nicht so, wie Sie vielleicht denken.

Ein besseres Objektiv kann einen 5-MP-Sensor nicht auf magische Weise in einen 8-MP-Sensor verwandeln. Es kann nicht die Anzahl der physischen Pixel des Sensors erhöhen, seinen nativen Dynamikbereich verbessern oder vom Sensor selbst ausgehendes Rauschen beseitigen.

Aber es gibt noch eine andere Seite der Geschichte.

Ein Sensor kann nur die optischen Informationen aufzeichnen, die ihn erreichen.

Wenn das Objektiv schlechte Details, geringen Kontrast, unzureichendes Licht oder schlecht kontrollierte Aberrationen liefert, muss selbst ein teurer Sensor mit beeinträchtigten Informationen arbeiten.

Andererseits kann ein gut gestaltetes Objektiv dazu beitragen, dass ein preisgünstigerer Sensor viel mehr von dem herausholt, wozu er tatsächlich fähig ist.

Und dieser Unterschied ist bei der Entwicklung einer kostensensiblen Kamera äußerst wichtig.

Der Sensor funktioniert nicht alleine

Es ist verlockend, sich den Sensor als den „Motor“ der Kamera vorzustellen.

In Wirklichkeit ist das Bildgebungssystem näher an einem Team.

Die Linse sammelt und organisiert Licht.

Der Sensor wandelt dieses Licht in elektrische Signale um.

Der ISP verarbeitet diese Signale.

Software und KI interpretieren dann das resultierende Bild.

Wenn ein Teil der Kette schwach ist, müssen die anderen Komponenten dies ausgleichen.

Und die Entschädigung hat Grenzen.

Stellen Sie sich einen erschwinglichen Sensor vor, der perfekt in der Lage ist, eine bestimmte Detailebene aufzulösen.

Stellen Sie nun ein minderwertiges Objektiv davor.

Das Objektiv kann dieses Detail verwischen, bevor es den Sensor erreicht.

Der Sensor kann keine Informationen aufzeichnen, die ihm nie übermittelt wurden.

Aus diesem Grund kann es eine überraschend ineffiziente Strategie sein, den teuersten Sensor zu kaufen und gleichzeitig das Objektiv als Standardkomponente zu behandeln.

Ein besseres Objektiv fügt keine Pixel hinzu. Es macht Pixel nützlicher.

Das ist der Schlüsselgedanke.

Angenommen, zwei Kameras verwenden genau denselben Sensor.

Kamera A verwendet ein mittelmäßiges Objektiv.

Kamera B verwendet ein besseres optisches System.

Die Sensorspezifikationen haben sich nicht geändert.

Beide haben immer noch die gleiche Pixelanzahl.

Aber die Bilder können merklich anders aussehen.

Warum?

Denn die Pixelanzahl ist nur ein Teil der Geschichte.

Das optische System beeinflusst:

Auflösung

Kontrast

Lichtdurchlässigkeit

Verzerrung

Chromatische Aberration

Kantenschärfe

Bildeinheitlichkeit

Ein besseres Objektiv kann daher dazu beitragen, dass der Sensor die bereits vorhandenen Pixel besser ausnutzt.

Stellen Sie sich das so vor:

Ein Lager voller leerer Kartons bedeutet nicht, dass Sie mehr Produkte haben.

Der Sensor gibt Ihnen die Kästchen.

Mithilfe der Linse lässt sich ermitteln, wie viele nützliche Informationen darin gespeichert werden.

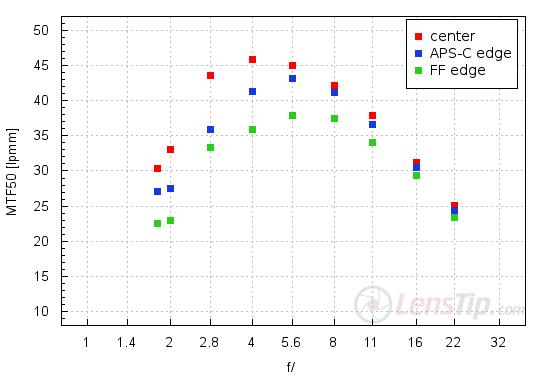

MTF: Wo das Objektiv auf den Sensor trifft

Hier istMTF (Modulationsübertragungsfunktion)wird nützlich.

MTF beschreibt, wie effektiv ein optisches System den Kontrast auf verschiedenen Detailebenen bewahrt.

Sie müssen kein Optikingenieur werden, um die praktische Bedeutung zu verstehen.

Ein Objektiv mit guter MTF-Leistung kann feine Details mit brauchbarem Kontrast bewahren.

Ein Objektiv mit schlechter MTF-Leistung kann diese Details in immer schwächere und verschwommenere Muster verwandeln.

Dies ist besonders wichtig bei modernen Sensoren, bei denen die Pixelgröße sehr klein sein kann.

Ein Sensor verfügt zwar technisch gesehen über viele Pixel, aber wenn das Objektiv nicht genügend räumliche Details auflösen kann, werden diese Pixel nicht effizient genutzt.

Dies ist einer der Gründe, warum ein gut konzipiertes optisches System manchmal dazu führen kann, dass sich eine Kamera „schärfer“ anfühlt, obwohl sich der Sensor selbst nicht verändert hat.

Das Objektiv verbessert den Sensor nicht.

Es steht einfach immer weniger im Weg.

Mehr Licht kann auch das Spiel verändern

Die Auflösung ist nicht das einzige Problem.

Die Leistung bei schlechten Lichtverhältnissen ist ein weiterer Bereich, in dem die Objektivqualität wichtig ist.

Durch eine größere Blende gelangt mehr Licht zum Sensor.

Für Anwendungen wie Sicherheitsüberwachung, Außenüberwachung, Robotik oder Fahrzeugkameras kann dies besonders wertvoll sein.

Stellen Sie sich zwei Kameras vor, die denselben Sensor verwenden.

Man verwendet ein Objektiv mit relativ kleiner Blende.

Das andere verwendet ein Objektiv mit größerer Blende und besserer Lichtsammelfähigkeit.

In einer hellen Umgebung ist der Unterschied möglicherweise nicht dramatisch.

Nachts kann es viel deutlicher werden.

Die zweite Kamera kann möglicherweise eine niedrigere Verstärkungsstufe, eine bessere Belichtung und sauberere Bildinformationen beibehalten.

Das bedeutet nicht, dass das Objektiv die Rauscheigenschaften des Sensors verbessert hat.

Das bedeutet, dass das Objektiv dem Sensor zunächst ein besseres optisches Signal gegeben hat.

Und manchmal ist das die halbe Miete.

Wo ein besseres Objektiv nicht helfen kann

Es ist wichtig, dies nicht zu übertreiben.

Ein besseres Objektiv hat Grenzen.

Wenn der Sensor Folgendes hat:

Schlechter Dynamikbereich

Hohes Leserauschen

Geringe Quanteneffizienz

Eingeschränkte Farbleistung

Unzureichende Pixelanzahl

Das Objektiv kann diese Probleme nicht vollständig lösen.

Ebenso kann ein Objektiv einen Sensor mit niedriger Auflösung nicht in einen Sensor mit hoher Auflösung verwandeln.

Es gibt kein optisches Äquivalent zur heimlichen Aktualisierung der Sensor-Firmware.

Wenn jemand das verspricht, seien Sie misstrauisch.

Bei guter optischer Technik geht es darum, die Systemleistung zu maximieren – und nicht darum, Wunder zu vollbringen.

Die wahre Chance liegt im System-Matching

Die interessanteste Frage ist nicht:

„Was ist besser, der teure Sensor oder das teure Objektiv?“

Es ist:

„Wie sollen Objektiv und Sensor aufeinander abgestimmt sein?“

Hier kommt erfahrenes optisches Design zum Einsatz.

Ein Objektiv sollte anhand des tatsächlichen Sensors bewertet werden:

Sensorformat

Pixelgröße

Aktiver Bildbereich

CRA-Anforderungen

Erforderliche Auflösung

Sichtfeld

Blende

Bildkreis

Beispielsweise kann die Verwendung eines extrem hochauflösenden Objektivs mit einem relativ niedrig auflösenden Sensor nur geringe praktische Vorteile bringen.

Aber die Verwendung eines schlecht abgestimmten Objektivs mit einem leistungsfähigen Sensor kann zu erheblichen Leistungseinbußen führen.

Der Sweet Spot liegt irgendwo dazwischen.

Hier wird die Kostenoptimierung interessant

Für Kamerahersteller kann dies erhebliche kommerzielle Auswirkungen haben.

Stellen Sie sich vor, ein Produkt muss ein bestimmtes Bildqualitätsziel erreichen und gleichzeitig strenge Stücklistenkosten einhalten.

Der offensichtliche Ansatz ist oft:

„Lasst uns einen besseren Sensor kaufen.“

Manchmal ist das die richtige Antwort.

Manchmal ist es jedoch besser, das gesamte Bildgebungssystem zu betrachten.

Könnte ein besseres optisches Design dazu führen, dass ein kostengünstigerer Sensor das gewünschte Ergebnis erzielt?

Könnte eine größere Blende die Leistung bei schlechten Lichtverhältnissen so weit verbessern, dass die Notwendigkeit einer aggressiven Bildverarbeitung verringert wird?

Könnte eine bessere Kantenleistung die KI-Erkennung verbessern, ohne die Sensorauflösung zu erhöhen?

Könnte eine bessere Sensor-Objektiv-Anpassung die erforderliche Bildqualität liefern, ohne einfach mehr Megapixel hinzuzufügen?

Das sind viel interessantere technische Fragen.

Und sie können einen direkten Einfluss auf die Produktkosten haben.

Ein gutes Objektiv kann das intelligentere Upgrade sein

Deshalb sind wir beiBoshi-OptikBetrachten Sie die Kamera oft als vollständiges optisches System, anstatt das Objektiv isoliert zu bewerten.

Eine Überwachungskamera, eine Drohne, eine Autokamera, ein Roboter, eine Industriekamera oder ein medizinisches Bildgebungsgerät können ganz andere Prioritäten haben.

Die beste optische Lösung ist nicht unbedingt die teuerste.

Es ist diejenige, die dem Sensor die richtigen Informationen für die Aufgabe liefert.

Bei Boshi Optics umfasst die optische Entwicklung und Fertigung Anwendungen wie Sicherheitsüberwachung, KI-Vision, Drohnen, Automobilbildgebung, medizinische Geräte und andere Bildgebungssysteme. Dieser anwendungsorientierte Ansatz hilft Ingenieuren dabei, Auflösung, Blende, Sichtfeld, Größe, Verzerrung und andere Anforderungen auszubalancieren, anstatt einfach nur der höchsten Spezifikation nachzujagen.

Kann also ein besseres Objektiv dazu führen, dass ein billigerer Sensor eine bessere Leistung erbringt?

Ja – aber mit einer wichtigen Qualifikation.

Ein besseres Objektiv verbessert den Sensor physikalisch nicht.

Es bewirkt etwas Realistischeres:

Dies kann dazu beitragen, dass die Leistung des Sensors seinem tatsächlichen Potenzial näher kommt.

Eine gute Optik kann dem Sensor bessere Details, mehr nützliches Licht, stärkeren Kontrast und eine gleichmäßigere Bildqualität liefern.

Für eine kostensensible Kameraentwicklung kann das eine sehr kluge Strategie sein.

Denn manchmal lautet die Antwort nicht:

„Kaufen Sie einen teureren Sensor.“

Manchmal ist es:

„Hören Sie auf, den Sensor mit einem mittelmäßigen Objektiv arbeiten zu lassen.“

Und das ist ein Gespräch, das sich lohnt, bevor das nächste Kameraprojekt in einer Stückliste festgeschrieben wird.
