So wählen Sie ein Low-Light-FPV-Objektiv aus: F1.0 vs. IR

Während der frühen Hardware-Scouting-Phase für Industriedrohnen der nächsten Generation, Verteidigungs-UAVs oder Hochgeschwindigkeits-FPV-Systeme (First-Person View) wird mir mindestens dreimal pro Woche die gleiche Frage gestellt:„Sollten wir ein F1.0-Objektiv mit großer Apertur für ein „Schwarzlicht“-Vollfarbsystem beschaffen oder bei einem herkömmlichen Infrarot-(IR)-Beleuchtungsaufbau bleiben?“

Um es ganz offen zu sagen: Immer wenn jemand dies als eine einfache, binäre Entscheidung darstellt, kann ich mir ein Seufzen nicht verkneifen.

Als Optikingenieur beiShanghai Silk Optical, mein Alltag besteht darin, gegen Brechungsindizes zu kämpfen, bei MTF-Kurven um Bruchteile eines Prozents zu kämpfen und die strengen Gesetze der Physik gegen knappe Produktionsbudgets abzuwägen. Ich sehe, dass viel zu viele Produktlinien bei Hochgeschwindigkeits-Feldtests scheitern, weil ein Beschaffungsteam ein generisches Verkaufsargument verschluckt hat.

„F1.0 ist die Zukunft“, sagen sie Ihnen.Oder „IR ist billig und unzerstörbar.“

Kaufen Sie sich nicht auf den Hype ein. Optisches Design ist ein unnachgiebiges Spiel mit physischen Kompromissen. Lassen Sie uns über die Marketing-PPTs hinausblicken und aufschlüsseln, was tatsächlich mit Ihrer FPV-Bildgebungspipeline passiert, wenn Sie sich für eines entscheiden.

1. F1.0 „Blacklight“ Vollfarbe: Das Photonenmonster (und seine versteckte Steuer)

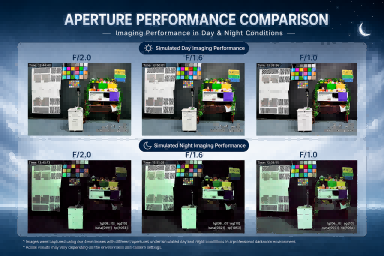

Die gesamte Prämisse der aktiven Low-Light-Vollfarbtechnologie hängt von der abBlende F1.0. Wenn Sie kein Optik-Freak sind, können Sie hier schnell rechnen: Die F-Zahl ist das Verhältnis der Brennweite des Objektivs zum Durchmesser seiner Eintrittspupille. Jedes Mal, wenn Sie eine Blendenstufe verringern, verdoppelt sich die Lichtmenge, die den Sensor erreicht. Der Wechsel von einem Standard-F2.0-Objektiv zu einem F1.0-Objektiv bedeutet, dass Sie aufgebenviermal mehr Lichtauf Ihre CMOS-Pixel.

Im realen FPV-Einsatz – beispielsweise einer autonomen Inspektionsdrohne, die durch ein schwach beleuchtetes Lagerhaus navigiert, oder einem nächtlichen Such- und Rettungs-UAV – bedeutet dies, dass Sie keine störenden, stromhungrigen, blendenden weißen LED-Blendlichter benötigen, um kontrastreiche Videos aufzunehmen. Für integrierte KI-Modelle, die zur Klassifizierung von Objekten auf chromatische Daten angewiesen sind (z. B. zur Identifizierung der Farbe eines gefährlichen Rohrventils oder der Kleidung eines Ziels), ist F1.0 spektakulär.

Aber hier ist der Haken, den Amateur-Anbieter Ihnen nicht verraten: Weit geöffnete Blenden führen zu einem absoluten Chaos bei den optischen Aberrationen. Wenn Sie die Blende auf F1.0 öffnen, treffen Lichtstrahlen in unglaublich steilen Winkeln auf die Außenkanten der Linsenelemente. Dies löst zwei massive Probleme für FPV aus:

• Hauchdünne Schärfentiefe (DoF):Ihre Fehlertoleranz sinkt auf Millimeter. Wenn sich Ihr mechanisches Objektivgehäuse aufgrund der internen Motorwärme oder Änderungen der Umgebungstemperatur auch nur geringfügig verbiegt, driftet Ihr Ziel völlig aus dem Fokus.

• Zusammenbruch des peripheren MTF:Sphärische Aberration und Koma verwandeln die Ecken Ihres hochauflösenden Bildes in eine schlammige, unbrauchbare Suppe. Wenn Ihr Objektiv an den Rändern keine hohe MTF (Modulation Transfer Function) aufrechterhalten kann, verhält sich Ihr teurer 4MP- oder 5MP-Sensor effektiv wie ein 1,3MP-Sensor.

Um dem entgegenzuwirken, können wir nicht einfach billiges Kugelglas von der Stange verwenden. Wir müssen herumdesignenASP-Elemente (Asphärische Linse).um diese abtrünnigen Randstrahlen wieder in einen einzigen Brennpunkt zu zwingen.

Lassen Sie mich das anders formulieren: Es geht nicht nur um die Verwendung asphärischer Formen; es geht um die Materialwahl. Wenn Sie ein günstiges F1.0-Objektiv aus Vollkunststoff für eine Drohne kaufen, ist dies der FallWilleversagen, sobald die Umgebungstemperatur schwankt oder sich die Flugelektronik erwärmt.

Genau dafür haben wir unser Flaggschiff gebautPL100 Schwarzlichtobjektiv. Es ist ein hartgesottenes GerichtF1,0, 4 mm, 4MP/5MP-fähiges optisches Monsterexplizit um ein Fortgeschrittenes herum aufgebaut7E-Struktur(eine Ganzglas-/Hybrid-Architektur). Durch die Verwendung hochwertiger Glaselemente, die in speziellen wärmebeständigen Zylindern untergebracht sind, erreicht der PL100 eine aktive Wärmekompensation. Ganz gleich, ob Ihre FPV-Plattform eiskalten Höhenwinden entgegenwirkt oder Hitze von leistungsstarken Übertragungsplatinen aufnimmt (-20°C bis +70°C), bleibt die Fokusebene perfekt fixiert.

2. Infrarot-Nachtsicht (IR): Das kostengünstige Arbeitstier (mit einer Wellenlängenfalle)

Auf der anderen Seite des Zauns haben wir traditionelle IR-Beleuchtung (normalerweise gepaart mit aktiven 850-nm- oder 940-nm-IR-LEDs).. Objektive in dieser Kategorie – wie unsere volumenoptimiertenPL071 6G Ganzglasserie– sind unglaublich ausgereift, äußerst stabil und äußerst schonend für Ihr Beschaffungsbudget.

Der Hauptvorteil eines IR-Systems ist der kompromisslose, starke Kontrast. In Umgebungen mit absolutem Null-Lux – wie unbeleuchteten unterirdischen Tunneln oder tiefen Waldrändern, in denen es kein Umgebungslicht gibt – verwandelt IR die Welt in eine scharfe, kontrastreiche Schwarz-Weiß-Karte. Es beseitigt Farbverwirrungen und bietet hochmoderne KI-Algorithmen und visuelle SLAM-Navigationssysteme (Simultaneous Localization and Mapping), die klare Grenzen verfolgen können.

Allerdings lauert in IR-Setups ein stiller Killer:Fokusverschiebung.

Hier ist ein häufiges, zutiefst frustrierendes Szenario für Forschungs- und Entwicklungsteams: Ihre Ingenieure kalibrieren tagsüber im Labor das Sichtsystem der Drohne.Es sieht unglaublich scharf aus. Die Nacht bricht herein, die Drohne hebt ab, die aktiven IR-Strahler schalten sich ein und plötzlich sieht die Live-Übertragung aus, als hätte jemand Fett auf die Linse geschmiert.

Geben Sie nicht den Rauschunterdrückungsalgorithmen des Sensors die Schuld. Es ist grundlegende Physik.Sichtbares Licht (400–700 nm) und Infrarotlicht (850 nm/940 nm) bewegen sich mit unterschiedlicher Geschwindigkeit durch dasselbe Glasmedium, da sich der Brechungsindex je nach Wellenlänge verschiebt. Wenn Ihre Linsenelemente nicht bewusst dafür optimiert sindIR-Co-Fokus, die Brennebene für sichtbares Licht und die Brennebene für IR-Licht landen in zwei völlig unterschiedlichen Tiefen hinter der Linse.

Um diese alptraumhafte Verzögerung zu umgehen, integrieren wirED-Glaselemente (Extra-low Dispersion).und wenden Sie spezielle Breitbandbeschichtungen an, sodass beide Wellenlängen auf genau derselben Mikrometerebene auf dem Sensor fokussiert werden. Wenn Sie außerdem mit hoher Geschwindigkeit auf eine stark reflektierende Oberfläche (z. B. ein Metallschild oder ein weißes Gebäude) fliegen, sind IR-Setups berüchtigt für örtliche Überbelichtung („White-Out“).. Ohne integriertBlaues Glasoder eine spezielle Filterung zur Unterdrückung von Geisterbildern und sekundären Reflexionen, wird Ihre Navigations-KI starke Latenz oder regelrechte Halluzinationen erleben.

3. Die FPV-Beschaffungsentscheidungsmatrix: Welche passt zu Ihrer Drohne?

Lassen Sie uns den Firmenkram überspringen und eine konkrete technische Checkliste für Ihr nächstes Hardware-Audit erstellen:

Beziehen Sie das Schwarzlichtobjektiv PL100 F1.0, wenn:

• Farbdaten sind nicht verhandelbar:Ihre Drohne muss bestimmte Kabelfarben, Gefahrenmarkierungen, strukturellen Rost oder Such- und Rettungszielausrüstungen im Sternenlicht identifizieren.

• Aktive Emission ist eine Haftung:Sie bauen Stealth-Überwachungsplattformen, taktische UAVs oder Wildtierüberwachungsdrohnen, bei denen helle Infrarotstrahlen oder weiße Scheinwerfer nicht akzeptabel sind.

• Hochgeschwindigkeits-Edge-KI-Verarbeitung:Ihr Bordcomputer kann es sich nicht leisten, GPU-/NPU-Zyklen mit Software-Schärfungs- oder Rauschunterdrückungsfiltern bei einem schlammigen Low-Light-Feed zu verschwenden. Sie benötigen „saubere“ Photonen mit hoher Wiedergabetreue direkt aus einer weit geöffneten Blende.

• Unsere Empfehlung:DerPL100 (F1,0, 4 mm, M12). Jede einzelne Einheit wird einer strengen Automatisierung unterzogenAktive Ausrichtung (AA-Test)in unserem Produktionspark, um sicherzustellen, dass Neigung und Chief Ray Angle (CRA) perfekt mit den High-End-4MP/5MP-Sensoren übereinstimmen, bevor sie das Werk verlassen.

Bleiben Sie bei einem IR-optimierten Objektiv (wie dem PL071), wenn:

• Absoluter Null-Lux-Betrieb:Ihre FPV-Drohne wird in unbeleuchteten Minen, verlassenen Gebäuden oder tiefen unterirdischen Infrastrukturen eingesetzt, wo buchstäblich keine Umgebungsphotonen verstärkt werden müssen.

• Strenge Budgetbeschränkungen für die Beschaffung:Bei dem Projekt handelt es sich um einen massiven, kostensensiblen Flotteneinsatz von Lager-AGVs oder einfachen Perimeterdrohnen, die lediglich eine grundlegende geometrische Grenzerkennung und Hindernisvermeidung erfordern.

• Rein geometrisches SLAM / Mapping:Ihre Lokalisierungsalgorithmen kümmern sich nur um die kontrastreiche Kantenerkennung und räumliche Merkmale, sodass Farbinformationen irrelevant sind.

Letzte Gedanken aus dem Labor

Bei der Präzisionsoptik gibt es nichts umsonst.Wenn Sie die enorme Nutzlast eines F1.0-Objektivs bei schlechten Lichtverhältnissen nutzen möchten, müssen Sie in strukturelle Temperaturkompensation und asphärische Glasprofile investieren, um thermische Drift und Eckenunschärfe zu verhindern. Wenn Sie sich für den kosteneffizienten IR-Weg entscheiden, müssen Sie sicherstellen, dass Ihr Lieferant eine echte IR-Co-Fokussierung bietet, um Nachtblindheit zu verhindern.

Bei Shanghai Silk Optical stellen wir monatlich über 6 Millionen Linsen her. Bei uns handelt es sich nicht um allgemeine Verkaufsgespräche; Wir beschäftigen uns mit MTF-Kurven und physikalischer Zuverlässigkeit. Wenn Sie es leid sind, Ihre optischen Toleranzen zu erraten und über echte Hardware-Spezifikationen für Ihre nächste Drohne, Sicherheit oder Ihr nächstes medizinisches Sichtfeld sprechen möchten, wenden Sie sich an uns. Lasst uns etwas bauen, das tatsächlich funktioniert, wenn die Lichter ausgehen.
