So wählen Sie das perfekte M12-Objektiv für einen 1/2,7-Zoll-Sensor aus: Vermeiden Sie die Fallen „Vignettierung“ und „weiche Kanten“.

Falle 1: Der „Tunnel Vision“-Effekt (Vignettierung)

Um die Vignettierung zu verstehen, stellen Sie sich vor, Sie würden versuchen, einen großen quadratischen Stift in ein kleines rundes Loch zu stecken.

Jedes Objektiv projiziert ein kreisförmiges Bild auf den rechteckigen Kamerasensor. Dies nennt manBildkreis. Ein 1/2,7-Zoll-Sensor hat eine bestimmte physische Diagonalabmessung (ungefähr 6,6 mm).

• Wenn der Bildkreis des Objektivs kleiner als der Sensor ist:Die Ecken des rechteckigen Sensors erhalten kein Licht. Das Ergebnis? Harte schwarze Ecken in Ihrem Filmmaterial.

• Wenn der Bildkreis des Objektivs genau die richtige Größe hat oder etwas größer ist:Der gesamte Sensor ist in Licht getaucht. Sie erhalten ein sauberes Vollformatbild.

Die Lösung:Beim Kauf eines M12-Objektivs kann man nicht nur auf die Brennweite (z. B. 4 mm) achten. Sie müssen das überprüfenZielsensorgrößeSpezifikation. Wenn Sie ein Objektiv, das für einen kleineren 1/3-Zoll- oder 1/4-Zoll-Sensor ausgelegt ist, auf Ihren 1/2,7-Zoll-Sensor aufsetzen, kommt es jedes Mal zu einer Vignettierung. Stellen Sie immer sicher, dass in der Objektivspezifikation ausdrücklich die Kompatibilität mit 1/2,7-Zoll-Formaten angegeben ist.

Falle 2: Das Geheimnis „Scharfe Mitte, verschwommene Kanten“.

Okay, Sie haben also ein Objektiv mit dem richtigen Bildkreis gekauft. Die dunklen Ecken sind verschwunden. Doch nun hat man ein neues Problem: Das Nummernschild in der Bildmitte ist glasklar, die Bäume am Bildrand wirken jedoch völlig unscharf.

Dies geschieht aus zwei Hauptgründen:

1. Eine Diskrepanz im Chief Ray Angle (CRA)Stellen Sie sich die Pixel eines modernen Sensors als winzige, tiefe Eimer vor. Wenn das Licht direkt in den Eimer (in die Mitte des Sensors) fällt, wird es perfekt erfasst. An den Rändern des Sensors fällt das Licht jedoch schräg ein. Wenn dieser Winkel zu steil ist, trifft das Licht auf die Wand des „Eimers“ und wird davon reflektiert, was zu unscharfen Kanten und Farbverschiebungen führt. Ein hochwertiges M12-Objektiv wurde entwickelt, um diese Randstrahlen so zu beugen, dass sie sauber in die Pixel des Sensors fallen. Präzisionslinsen halten beispielsweise den CRA unter 15°, um eine gleichmäßige Helligkeit und Schärfe über das gesamte Sichtfeld zu gewährleisten.

2. Schlechte Linsenstruktur und BildfeldkrümmungBillige Objektive leiden häufig unter einer „Bildfeldkrümmung“. Da die Linsenelemente gekrümmt sind, ist die von ihnen projizierte Brennebene tatsächlich wie eine Schüssel gekrümmt und nicht flach wie bei Ihrem Sensor. Wenn die Mitte scharf ist, sind die Ränder unscharf. Um dies zu korrigieren, sind mehrere, präzise geformte Linsenelemente erforderlich.

Die Lösung: Präzisionsoptik, die für diese Aufgabe entwickelt wurde

Sie müssen keine Kompromisse eingehen, indem Sie Ihr Bild zuschneiden oder unscharfe Ecken in Kauf nehmen. Bei Shanghai Silk Optical Technology Co., Ltd. entwickeln wir unsere M12-Objektive so, dass sie nahtlos mit modernen Sensoren harmonieren.

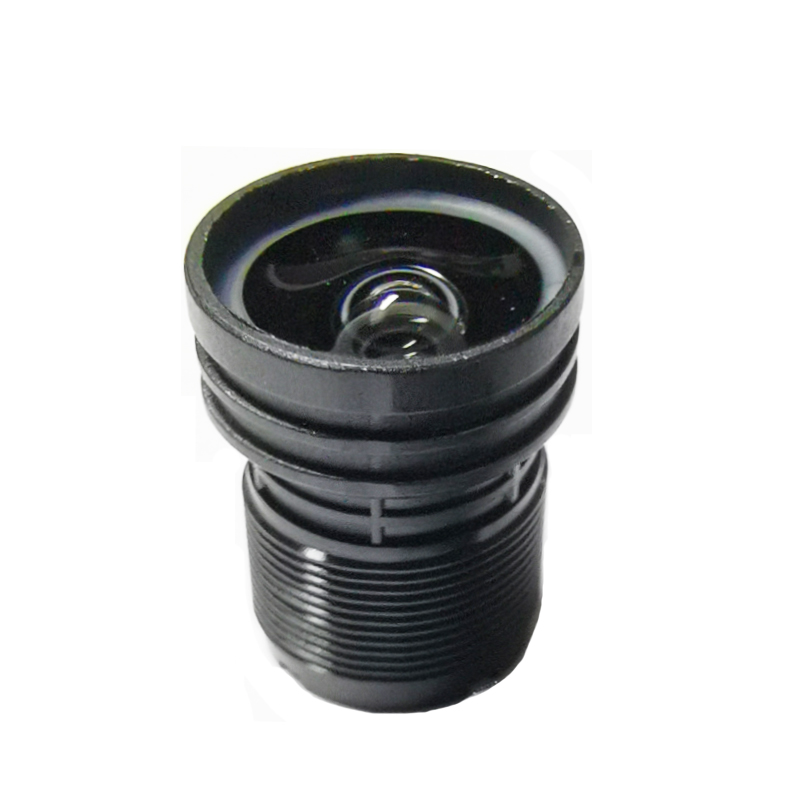

Nehmen Sie unserM12-Objektiv der PL100-SerieAls Beispiel dafür, wie man es richtig macht:

• Perfekte Passform für 1/2,7 Zoll:Entwickelt mit einem Bildkreis, der 1/2,7-Zoll-Sensoren perfekt abdeckt und dunkle Ecken vollständig eliminiert.

• Optimierter CRA (<15°):Das Licht trifft im perfekten Winkel auf die Kanten Ihres Sensors und sorgt so für randlose Helligkeit.

• 7E Ganzglasstruktur:Durch die Verwendung von sieben speziellen Glaselementen glätten wir die Brennebene und korrigieren optische Verzerrungen (wodurch die TV-Verzerrung auf bemerkenswerte -12 % gesenkt wird). Das bedeutet, dass die Ecken genauso scharf und hochauflösend (2MP-5MP) sind wie der Totpunkt.

Der BodenLinie

Ihr 1/2,7-Zoll-Sensor ist nur so gut wie das Licht, das auf ihn trifft. Belasten Sie Ihre teure Elektronik nicht durch ein nicht passendes Stück Glas. Indem Sie den Bildkreis überprüfen und auf optische Korrekturen von Kante zu Kante achten, können Sie Ihren Kunden ein gestochen scharfes, klares und professionelles Bild garantieren.

(Suchen Sie nach der perfekten M12-Lösung für Ihr Kameraprojekt?Kontaktieren Sie noch heute unser technisches Team, um Muster und detaillierte Spezifikationen anzufordern.)
