Erklärte MTF-Tests: Wie Ingenieure die Objektivleistung bewerten

Bei der Auswahl eines Kameraobjektivs achten viele Käufer auf Spezifikationen wie Brennweite, Blende, Sensorgröße und Megapixel-Unterstützung.

Eine Frage wird jedoch oft übersehen:

Woher wissen Ingenieure, ob ein Objektiv tatsächlich gut ist?

Die Antwort ist optische Prüfung.

Unter allen Methoden zur Objektivbewertung ist die MTF-Prüfung eines der wichtigsten Instrumente, mit denen Optikingenieure die tatsächliche Objektivleistung messen.

MTF hilft bei der Beantwortung einer einfachen, aber wichtigen Frage:

Wie viele Details und Kontraste kann ein Objektiv tatsächlich an den Bildsensor liefern?

Aus diesem Grund achten professionelle Kamerahersteller, Optikingenieure und Objektivlieferanten genau auf MTF-Daten.

Denn ein Objektiv wird nicht danach beurteilt, was auf einem Datenblatt steht.

Beurteilt wird die Qualität des erzeugten Bildes.

Was ist MTF?

MTF steht für Modulation Transfer Function.

Der Name klingt kompliziert, aber das Konzept ist relativ einfach.

Ein Objektiv erfasst ein Bild nicht perfekt. Während des Aufnahmevorgangs gehen zwangsläufig einige Details und Kontraste verloren.

MTF misst, wie effektiv ein Objektiv den Kontrast von der realen Welt auf den Kamerasensor überträgt.

In einfachen Worten:

Eine höhere MTF bedeutet, dass das Objektiv feinere Details mit besserem Kontrast wiedergeben kann.

Zum Beispiel:

Stellen Sie sich vor, Sie fotografieren ein Gebäude mit vielen kleinen Fenstern.

Ein Objektiv mit schlechter optischer Leistung erfasst möglicherweise die allgemeine Form des Gebäudes, verliert jedoch die Details einzelner Fenster.

Ein Objektiv mit starker MTF-Leistung kann diese feinen Strukturen klarer wiedergeben.

Diese Fähigkeit, Details wiederzugeben, nennen Ingenieure optische Auflösung.

Warum Megapixel nicht ausreichen

Ein häufiges Missverständnis in der Kamerabranche ist:

„Mehr Megapixel bedeuten immer eine bessere Bildqualität.“

Der Sensor ist jedoch nur ein Teil des bildgebenden Systems.

Ein 8MP-Sensor erzeugt nicht automatisch ein Bild in 8MP-Qualität.

Das Objektiv muss in der Lage sein, genügend Details aufzulösen, damit der Sensor diese Pixel effektiv nutzen kann.

Wenn die Objektivleistung nicht ausreicht, erfasst der Sensor möglicherweise einfach eine größere Version eines weichen Bildes.

Deshalb sagen Ingenieure oft:

Der Sensor zeichnet Informationen auf, aber das Objektiv bestimmt, wie viele Informationen den Sensor erreichen.

Mithilfe von MTF-Tests lässt sich beurteilen, ob das Objektiv die Auflösungsfähigkeit des Kamerasystems wirklich unterstützen kann.

Wie Ingenieure MTF-Tests durchführen

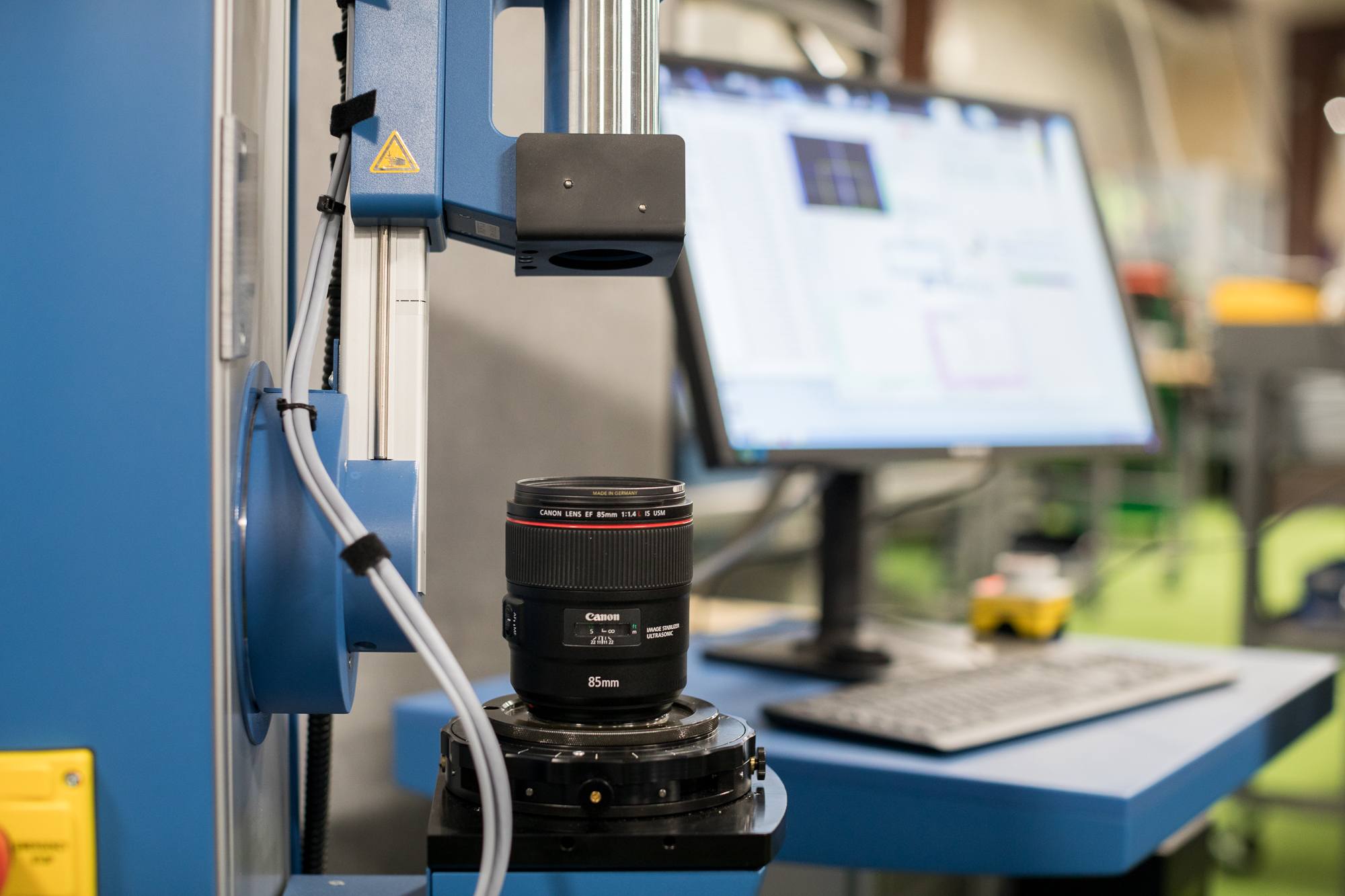

Während MTF-Tests verwenden Ingenieure normalerweise eine kontrollierte Testumgebung.

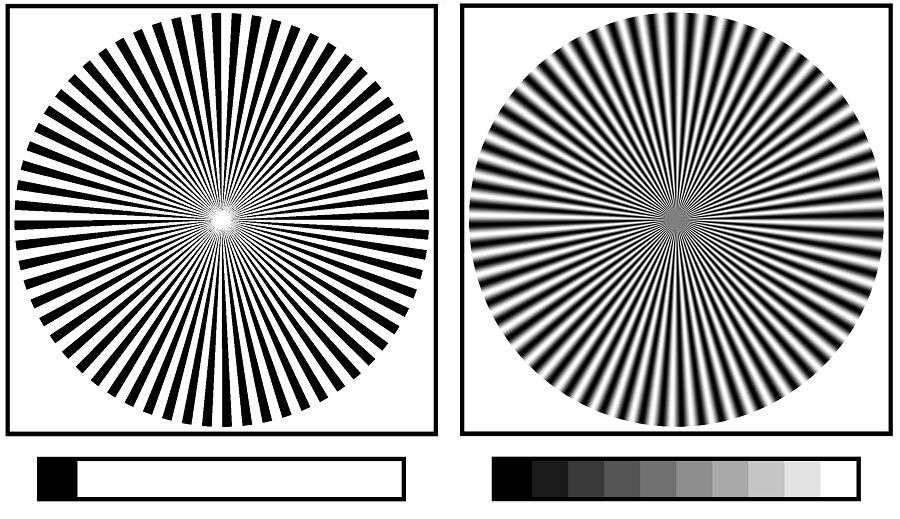

Ein Objektiv wird mit einem bestimmten Kamerasensor oder einem optischen Messsystem montiert und anhand speziell entwickelter Muster getestet.

Das System analysiert, wie gut das Objektiv unterschiedliche Detailstufen wiedergibt.

Es werden mehrere Faktoren bewertet:

1. Auflösungsfähigkeit

Dabei wird getestet, wie gut das Objektiv feine Strukturen wiedergeben kann.

Dies ist besonders wichtig für:

Sicherheitskameras

Industrielle Inspektionssysteme

Maschinelles Sehen

Medizinische Bildgebung

KI-Kameras

Ein Objektiv mag auf einem einfachen Niveau scharf erscheinen, versagt jedoch, wenn es kleine Objekte oder entfernte Details erfasst.

2. Kontrastleistung

Bei der Auflösung geht es nicht nur darum, Linien zu sehen.

Ein gutes Objektiv muss auch den Kontrast aufrechterhalten.

Beispielsweise können zwei Objekte in der Realität klare Grenzen haben, aber ein schlechtes Objektiv kann dazu führen, dass sie verschmolzen erscheinen, weil der Kontrastunterschied verringert wird.

MTF bewertet, wie gut das Objektiv den Kontrast bei verschiedenen Detailstufen beibehält.

3. Center- und Edge-Leistung

Ein häufiger Fehler bei der Beurteilung von Objektiven besteht darin, nur den Mittelbereich zu prüfen.

Echte Anwendungen erfordern jedoch Leistung über das gesamte Bild.

Bei Weitwinkel-Überwachungskameras oder Drohnenkameras ist die Kantenleistung besonders wichtig.

Ein Objektiv bietet möglicherweise eine hervorragende Bildschärfe in der Mitte, weist jedoch in der Nähe der Ecken eine verminderte Klarheit auf.

Mit MTF-Tests können Ingenieure Folgendes bewerten:

Center-Auflösung

Leistung im Mittelfeld

Kantenschärfe

Ein gut konzipiertes Objektiv sollte eine ausgewogene Leistung über das gesamte Bild hinweg gewährleisten.

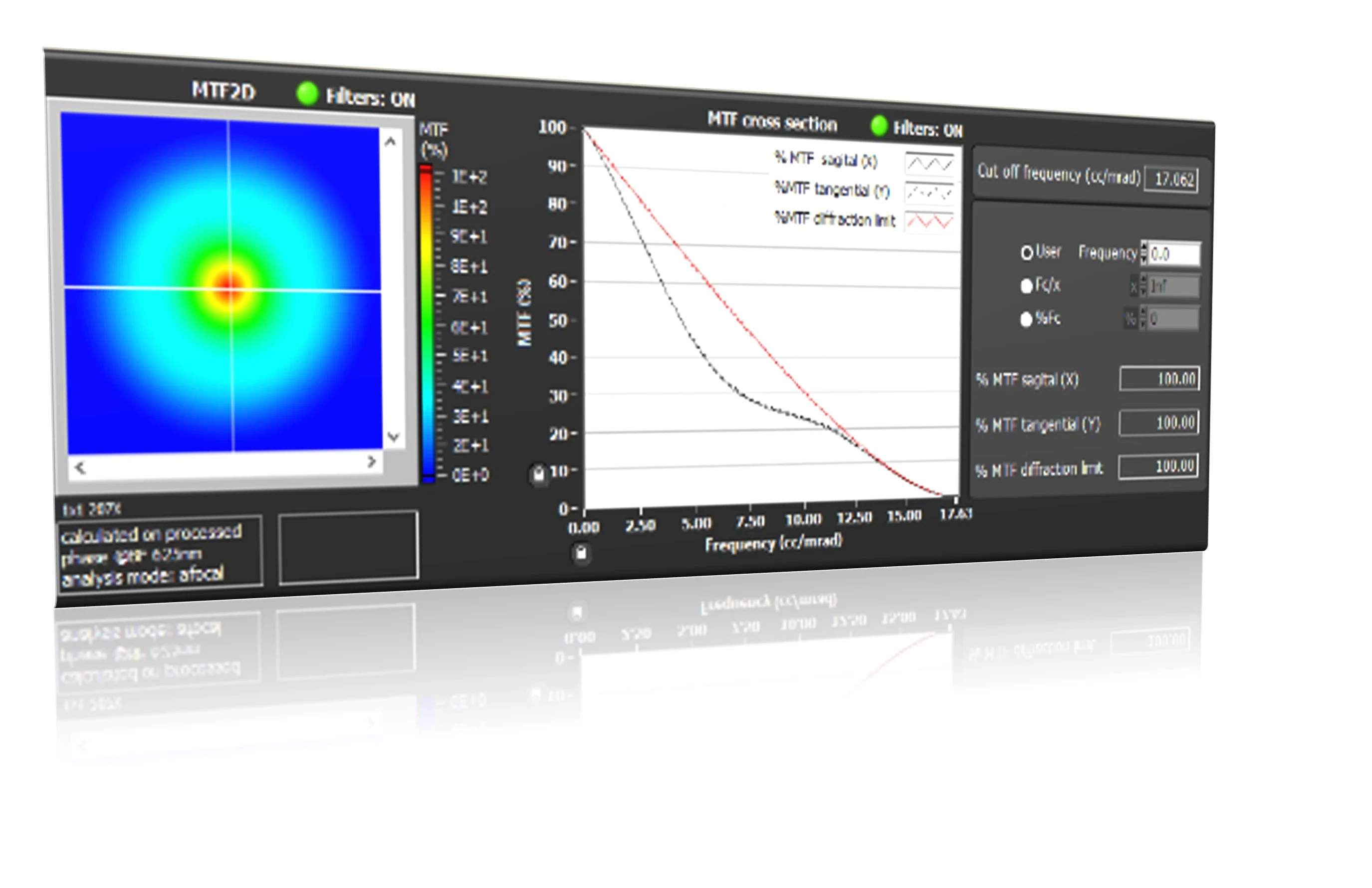

MTF-Kurven verstehen

MTF-Ergebnisse werden normalerweise als Diagramm angezeigt.

Obwohl MTF-Diagramme technisch aussehen mögen, ist die Grundidee einfach.

Die horizontale Achse repräsentiert normalerweise die Ortsfrequenz.

Das bedeutet, wie fein die Details sind.

Die vertikale Achse stellt die Kontrastübertragung dar.

Ein höherer Wert bedeutet, dass das Objektiv mehr Kontrast beibehält.

Allgemein:

Hohe MTF bei niedrigen Frequenzen bedeutet eine gute Kontrastwiedergabe

Hohe MTF bei hohen Frequenzen bedeutet eine bessere Auflösung feiner Details

Ein Objektiv mit starker Leistung behält höhere MTF-Werte bei, wenn die Details feiner werden.

Warum MTF in verschiedenen Anwendungen wichtig ist

Unterschiedliche Kameraanwendungen haben unterschiedliche optische Anforderungen.

Sicherheitsüberwachung

Sicherheitskameras arbeiten oft unter schwierigen Bedingungen:

Wenig Licht

Lange Distanzen

Breite Szenen

Objekte bewegen

Ein Objektiv mit guter MTF-Leistung kann dazu beitragen, Folgendes aufrechtzuerhalten:

Gesichtsdetails

Fahrzeuginformationen

Objekterkennungsgenauigkeit

Insbesondere bei KI-basierten Überwachungssystemen wirkt sich die Bildqualität direkt auf die Erkennungsleistung aus.

Industrielle Vision

Bildverarbeitungssysteme prüfen häufig kleine Unterschiede.

Beispiele hierfür sind:

Produktmängel

Herstellungsfehler

Komponentenpositionierung

Ein kleiner Detailverlust kann die Prüfgenauigkeit beeinträchtigen.

High-MTF-Objektive liefern klarere und zuverlässigere Bilddaten.

Robotik und KI-Vision

Roboter sind auf Kameras angewiesen, um ihre Umgebung zu verstehen.

Sie müssen Folgendes erkennen:

Objekte

Hindernisse

Menschen

Bewegung

Eine schlechte optische Auflösung schafft Unsicherheit für KI-Algorithmen.

Eine bessere Objektivleistung sorgt für eine klarere visuelle Eingabe.

Medizinische Bildgebung

Medizinische Geräte erfordern häufig kompakte, aber leistungsstarke optische Systeme.

Bei diesen Anwendungen kann die Bildschärfe direkten Einfluss auf Diagnose und Analyse haben.

MTF unterstützt Ingenieure dabei, sicherzustellen, dass optische Systeme strenge Bildgebungsanforderungen erfüllen.

MTF ist nicht der einzige Objektivbewertungsstandard

Obwohl MTF äußerst wichtig ist, bewerten Ingenieure Objektive nicht nur anhand eines Parameters.

Eine vollständige optische Beurteilung kann auch Folgendes umfassen:

Verzerrung

Chromatische Aberration

Relative Beleuchtung

Geisterbilder

Flare

Fokusstabilität

Temperaturleistung

Mechanische Toleranz

Ein Objektiv mit ausgezeichneter MTF, aber schlechter Zuverlässigkeit ist möglicherweise nicht für reale Produkte geeignet.

In der optischen Technik geht es immer um Ausgewogenheit.

Das beste Objektiv ist nicht einfach das mit der höchsten Nummer.

Es ist dasjenige, das in der vorgesehenen Anwendung zuverlässig funktioniert.

Wie professionelle Objektivhersteller MTF-Daten nutzen

Für Optikhersteller ist das MTF-Testen nicht nur ein Entwicklungstool.

Es ist auch eine wichtige Methode zur Qualitätskontrolle.

Während der Objektiventwicklung nutzen Ingenieure MTF-Ergebnisse, um:

Optimieren Sie das optische Design

Linsenstrukturen anpassen

Vergleichen Sie verschiedene Materialien

Verbesserung der Montagegenauigkeit

Während der Massenproduktion tragen MTF-Tests dazu bei, die Konsistenz zwischen verschiedenen Chargen sicherzustellen.

Dies ist besonders wichtig, da die Herstellung eines hervorragenden Prototyps viel einfacher ist als die Herstellung Tausender identischer Linsen.

Ein zuverlässiger Linsenhersteller muss sowohl das optische Design als auch die Herstellungsprozesse kontrollieren.

Boshi Optics: Konzentration auf echte optische Leistung

Wir bei Boshi Optics verstehen, dass Kunden Objektive nicht allein aufgrund der Spezifikationen kaufen.

Sie erwerben eine zuverlässige Bildleistung.

Bei Anwendungen wie Sicherheitsüberwachung, KI-Vision, Drohnen, Automobilkameras, medizinischer Bildgebung und Industriesystemen wirkt sich die optische Qualität direkt auf das Endprodukterlebnis aus.

Durch optisches Design, Präzisionsfertigung und Leistungsbewertung konzentriert sich Boshi Optics auf die Entwicklung von Objektivlösungen, die in realen Anwendungen eine stabile Bildqualität liefern.

Denn in modernen Kamerasystemen:

Mehr Pixel bedeuten nicht automatisch mehr Informationen.

Eine bessere Optik erzeugt bessere Bilder.

Und bessere Bilder führen zu besseren Entscheidungen.

Abschluss

MTF-Tests sind eines der wertvollsten Werkzeuge, die Ingenieure verwenden, um die Leistung von Objektiven zu verstehen.

Es verrät, was Megapixelzahlen nicht darstellen können:

Wie klar ein Objektiv Details wiedergibt

Wie gut der Kontrast erhalten bleibt

Ob die Schärfe im gesamten Bild konsistent ist

Ob das optische System den Sensor wirklich unterstützen kann

Bei der Auswahl eines Kameraobjektivs ist es wichtig, über die Spezifikationen hinauszuschauen und die optische Leistung zu verstehen.

Ein hochwertiges Objektiv ist nicht einfach ein Stück Glas.

Es ist die Grundlage, die die Leistung des gesamten Bildgebungssystems ermöglicht.
