Eine Pflichtlektüre für die Beschaffung: 5 versteckte Fallen in Datenblättern für optische Linsen

Die Realität der Beschaffung optischer Komponenten

Seien wir ehrlich: Der Vergleich der Datenblätter zu optischen Linsen kann sich anfühlen, als würde man eine Fremdsprache lesen. Die meisten Beschaffungsmanager und ausländischen Einkäufer konzentrieren sich natürlich auf die großen drei:Auflösung (Megapixel), Brennweite und Preis.Sie finden einen Anbieter, der ein „5MP 4mm F2.0-Objektiv“ zwanzig Cent günstiger anbietet als Ihr aktueller Anbieter. Sie geben eine umfangreiche Probebestellung auf. Einen Monat später kommt Ihr leitender Ingenieur mit einem Kameramodul in der Hand in Ihr Büro und sagt: „Die Ecken sind völlig verschwommen und die Linse trifft auf das Sensorglas.“

Was ist schief gelaufen? Sie sind in die versteckten Fallen optischer Parameter getappt.

Um wie ein echter Optik-Insider Objektive zu beschaffen, müssen Sie über die Schlagzeilen hinausschauen. Hier sind die 5 kritischen, oft ignorierten Spezifikationen, die einen erfolgreichen Produktionslauf von einem kostspieligen RMA-Albtraum trennen.

1. CRA (Chief Ray Angle): Der stille Megapixel-Killer

Sie haben ein 5-MP-Objektiv und einen 5-MP-Sensor gekauft, aber Ihr Bild sieht aus wie eine 2-MP-Kamera. Warum? Weil die CRA nicht übereinstimmte.

Der Hauptstrahlwinkel ist der Winkel, in dem Lichtstrahlen auf die äußersten Ränder des Bildsensors treffen. Moderne hochauflösende Sensoren verfügen über winzige, tiefe Pixel. Wenn das Objektiv das Licht in einem zu steilen Winkel beugt (z. B. ein CRA von 25° bei einem Sensor, der 15° erfordert), gelangt das Licht in die falschen Pixelvertiefungen.

• Das Ergebnis:Starke Farbsäume (violette Lichthöfe) und völlig unscharfe Ränder.

• Der Sourcing-Fix:Fragen Sie Ihre Ingenieure immer nach der maximalen CRA-Zugabe des Sensors und stimmen Sie diese genau mit dem Datenblatt des Objektivs ab.

2. „Optische“ vs. „TV“-Verzerrung: Der Marketing-Trick

Wenn Sie Objektive für maschinelles Sehen, AGV-Roboter oder Gesichtserkennung kaufen, ist Verzerrung Ihr Feind. Aber Anbieter spielen gerne mit dieser Zahl.

Möglicherweise sehen Sie ein Datenblatt mit der Meldung „Verzerrung: < 2 %“. Klingt großartig, oder? Aber Sie müssen fragen:Ist das optische Verzerrung oder TV-Verzerrung?

• Optische Verzerrung:Ein mathematischer Wert, der auf dem Papier immer niedriger aussieht.

• TV-Verzerrung:Wie die Verzerrung tatsächlich auf einem Monitor oder einem KI-Algorithmus erscheint. Normalerweise ist es eine viel höhere Zahl.

• Der Sourcing-Fix:Wenn Ihre KI-Software gerade Linien benötigt, fordern Sie diese unbedingt einTV-VerzerrungWert. Lassen Sie sich nicht von der künstlich niedrigen „Optischen“ Zahl täuschen.

3. Linsenstruktur (z. B. 1G3P): Das Problem der „Sommerunschärfe“.

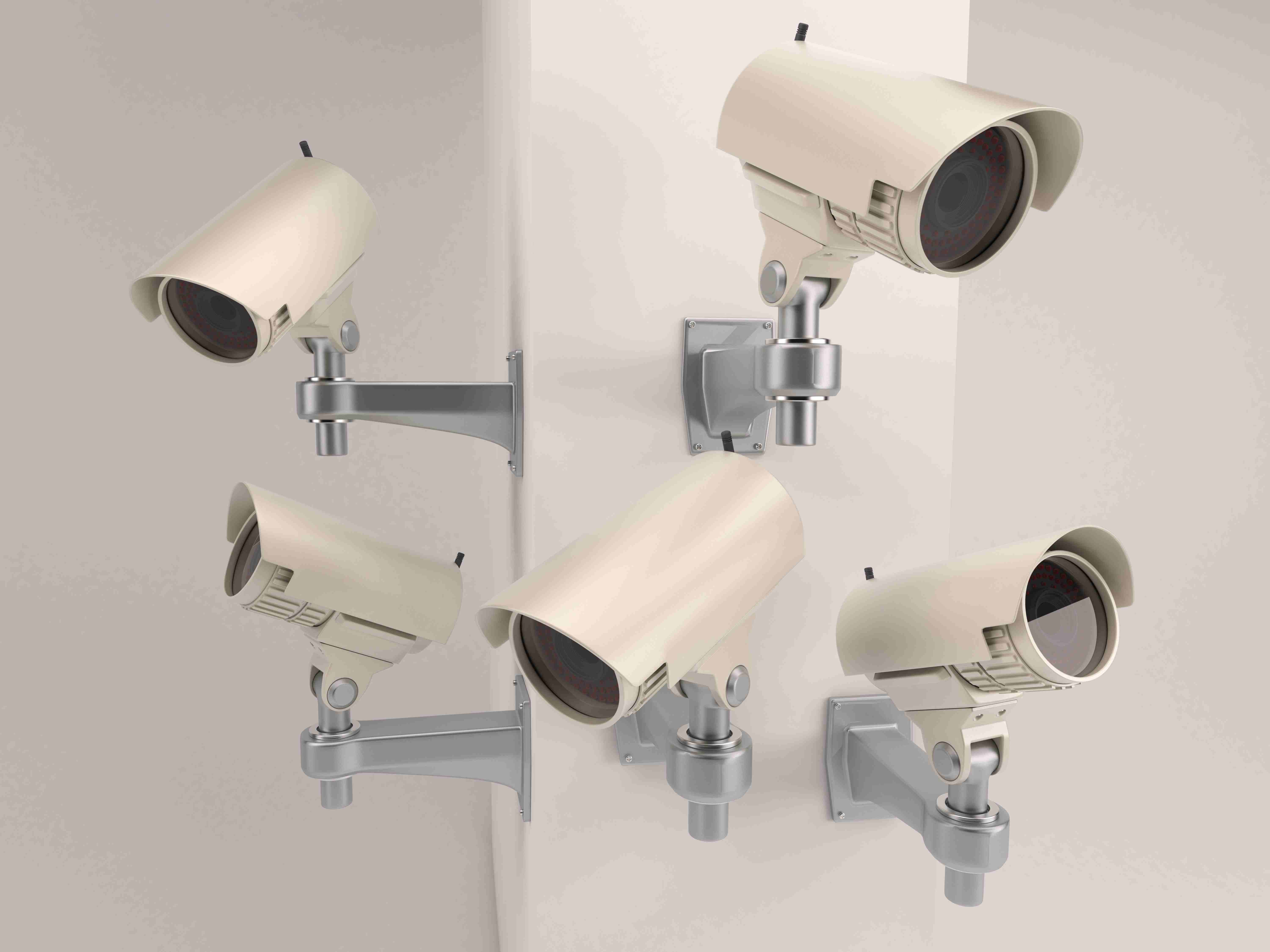

Sie testen ein billiges Vollkunststoffobjektiv (4P) in einem klimatisierten Labor und es sieht fantastisch aus. Sie setzen 10.000 Sicherheitskameras in Texas oder Dubai ein. Wenn der Sommer kommt, dehnt sich das Plastik aus, der Fokus verschiebt sich und jede einzelne Kamera wird unscharf.

• Der Sourcing-Fix:Schauen Sie sich den strukturellen Aufbau auf dem Datenblatt an. Für Umgebungen mit Temperaturschwankungen benötigen Sie Glas. A1G3P (1 Glas, 3 Kunststoff)oder2G2PDie Hybridstruktur verwendet Präzisionsglaselemente, um die Optik gegen Hitze zu stabilisieren. Wenn Sie für eine Hybridstruktur etwas mehr bezahlen, sparen Sie später enorme Wiederbeschaffungskosten.

4. TTL (Gesamtspurlänge) und BFL: Der mechanische „Crunch“

Die optische Leistung bedeutet nichts, wenn das Objektiv nicht physisch in Ihr Kameragehäuse passt.

• TTL (Gesamtspurlänge):Der Abstand von der Oberseite des Objektivs bis zum Bildsensor. Wenn Ihr Kameragehäuse sehr kompakt ist, passt ein Objektiv mit langer TTL einfach nicht hinter das Kuppelglas.

• BFL (hintere Brennweite):Der Abstand von der Unterseite des Objektivtubus bis zum Brennpunkt. Wenn die BFL zu kurz ist, führt das Einschrauben des M12-Objektivs in die Fassung dazu, dass es physisch gegen Ihren teuren IR-CUT-Filter stößt (und zerbricht).

5. F-Zahl vs. tatsächliche Transmission (Beschichtungen)

Eine F1,6-Blende von einer Billigfabrik und eine F1,6-Blende von einem Premiumhersteller schonnichtdie gleiche Lichtmenge einlassen.

Warum? Denn blankes Glas reflektiert das Licht. Hersteller von High-End-Linsen verwenden mehrschichtige Breitband-Antireflexbeschichtungen (AR-Beschichtungen) auf jedem einzelnen Glasstück, um eine Lichtdurchlässigkeit von über 98 % zu gewährleisten. Billighersteller verzichten aus Kostengründen auf die Beschichtung, was zu einem dunklen, verrauschten Bild trotz korrekter F-Zahl führt.

• Der Sourcing-Fix:Fragen Sie den Lieferanten nach seinen Beschichtungsverfahren. Wenn das Objektiv unglaublich günstig ist, haben sie wahrscheinlich bei den AR-Beschichtungen Kompromisse gemacht.

Das Fazit für die Beschaffung

Hören Sie auf, Objektive ausschließlich nach Megapixeln und Preis zu kaufen. Wenn Ihnen ein Lieferant das nächste Mal ein Angebot unterbreitet, überprüfen Sie dessen CRA, bestätigen Sie die TV-Verzerrung, vergleichen Sie die TTL mit Ihren mechanischen Zeichnungen und fragen Sie nach dem Glas-zu-Kunststoff-Verhältnis.

Bei Shanghai Silk Optical Technology Co., Ltd. senden wir Ihnen nicht nur eine Preisliste; Wir liefern vollständige und transparente optische technische Daten. Wir unterstützen Beschaffungsteams dabei, Präzisionsoptiken nahtlos an ihre genauen Sensor- und Umgebungsanforderungen anzupassen und sicherzustellen, dass Ihre Montagelinie ohne eine einzige „versteckte“ Überraschung läuft.
