Warum Systemkompatibilität wichtiger ist als individuelle Spezifikationen
Ein Kameraprojekt kann auf dem Papier perfekt aussehen.
Der Sensor verfügt über die erforderliche Auflösung. Das Objektiv hat die angegebene Brennweite. Das Befestigungsgewinde passt. Der Haushalt wird genehmigt.
Doch das erste Beispiel liefert enttäuschende Bilder.
Die Ecken sind verschwommen. Das Bild ist dunkler als erwartet. Der Fokus ändert sich, wenn die Kameratemperatur steigt. Oder das Objektiv erfasst einen anderen Bereich der Szene als vom Ingenieurteam erwartet.
Diese Probleme bedeuten nicht unbedingt, dass das Objektiv defekt ist. Manchmal besteht das Problem darin, dass das Objektiv als Einzelkomponente ausgewählt und nicht als Teil eines vollständigen Bildgebungssystems bewertet wurde.
Für Kamerahersteller und Produktentwickler ist diese Unterscheidung wichtig. Eine gute Objektivspezifikation ist nicht dasselbe wie ein gut abgestimmtes Kamerasystem.
1. Warum die Übereinstimmung mit der Megapixel-Bewertung nicht ausreicht
Ein gängiger Ansatz bei der Objektivauswahl besteht darin, die angegebene Megapixelzahl des Objektivs an den Kamerasensor anzupassen.
Es ist ein nützlicher Anfangsfilter, der jedoch nicht die erwartete Bildqualität garantiert.
Das tatsächliche Ergebnis hängt von mehreren Faktoren ab, darunter Pixelgröße, optische Auflösung, Kontrast, Bildfeldposition, Sensoreigenschaften und Bildverarbeitung.
Stellen Sie sich eine Kamera mit einem hochauflösenden Sensor vor. Die Bildmitte sieht möglicherweise scharf aus, während feine Details in der Nähe der Ecken weicher erscheinen. Ein einzelnes Megapixel-Label kann diesen Unterschied nicht vollständig beschreiben.
Aus diesem Grund bewerten Ingenieure häufig die Modulationstransferfunktion (MTF), die beschreibt, wie gut ein Bildgebungssystem den Kontrast bei verschiedenen Ortsfrequenzen reproduziert.
Die praktische Frage ist nicht einfach, ob ein Objektiv eine bestimmte Megapixelzahl unterstützt. Entscheidend für die Anwendung ist, ob das Objektiv die erforderlichen Details im gesamten Bildbereich liefern kann.
Bei einer Überwachungskamera kann die Leistung in den Ecken die Fähigkeit beeinträchtigen, Details in einer weiten Szene zu erkennen. Bei einer Inspektionskamera kann die Bildqualität in einem bestimmten Messbereich wichtiger sein.
Die richtigen Bewertungskriterien hängen davon ab, was die Kamera tatsächlich leisten muss.
2. Das Sichtfeld hängt von mehr als der Brennweite ab
Ein 2,8-mm-Objektiv wird häufig mit Weitwinkelaufnahmen in Verbindung gebracht, während eine längere Brennweite unter vergleichbaren Bedingungen im Allgemeinen ein engeres Sichtfeld erfasst.
Die Brennweite allein bestimmt jedoch nicht das endgültige Sichtfeld.
Auch die Sensorabmessungen spielen eine Rolle. Dies gilt auch für die physische Anordnung der Kamera relativ zum Ziel.
Stellen Sie sich zwei Kameramodule vor, die Objektive mit derselben Brennweite verwenden. Wenn ihre Sensoren unterschiedliche aktive Abmessungen haben, erfassen sie nicht unbedingt denselben horizontalen oder vertikalen Szenenbereich.
Der Arbeitsabstand bringt eine weitere praktische Überlegung mit sich. Ein Objektiv, das den gewünschten Bereich in einer bestimmten Entfernung abdeckt, erfasst möglicherweise zu viel oder zu wenig, wenn die Kamera an einer anderen Stelle installiert ist.
Bevor Sie ein Objektiv fertigstellen, bestätigen Sie drei Dinge:
Die aktiven Bildabmessungen des Sensors
Das erforderliche horizontale und vertikale Sichtfeld
Der Arbeitsabstand zwischen der Kamera und dem Ziel
Stellen Sie nach Möglichkeit eine Skizze der geplanten Installation oder ein Foto zur Verfügung, das die Position der Kamera zeigt.
Diese Details helfen dem Optikteam bei der Beurteilung, ob die vorgeschlagene Brennweite angemessen ist, anstatt sich nur auf eine nominale Spezifikation zu verlassen.

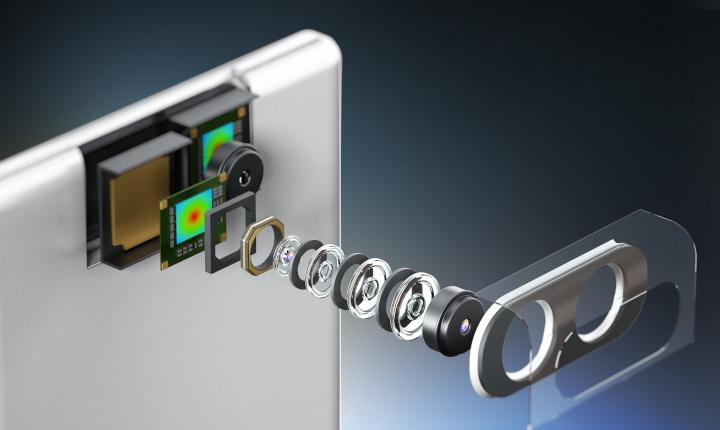

3. Die mechanische Passform kann die optische Leistung beeinträchtigen
Ein Objektiv hat möglicherweise das richtige Gewinde und ist dennoch für ein bestimmtes Kameramodul ungeeignet.
Bei der mechanischen Kompatibilität geht es um mehr als nur darum, ob die Teile miteinander verschraubt werden können.
Der verfügbare Platz, der Abstand zwischen Objektiv und Sensor, Montagetoleranzen, das Gehäusedesign und die Fokuseinstellungsmethode können sich alle auf die Endmontage auswirken.
Beispielsweise kann bei einem kompakten Produkt eine strenge Begrenzung der Gesamtspurlänge (TTL) gelten. Ein Objektiv, das die optischen Anforderungen erfüllt, aber den verfügbaren Platz überschreitet, ist keine praktikable Lösung.
Ebenso kann eine Änderung an einem Gehäuse oder einer Montagestruktur die Position der Linse relativ zum Sensor verändern.
Bei einem kundenspezifischen Projekt lohnt es sich, die mechanische Zeichnung zu teilen, bevor das optische Design finalisiert wird.
Wichtige Details sind die Art der Fassung, die maximalen Objektivabmessungen, die Sensorposition, der verfügbare Verstellbereich und eventuelle Einschränkungen durch das Gehäuse.
Dies gilt insbesondere für kompakte Sicherheitskameras, Automotive-Bildgebungsmodule, eingebettete Bildverarbeitungsgeräte und medizinische Endoskopsysteme.
Je früher optische und mechanische Anforderungen zusammen betrachtet werden, desto geringer ist das Risiko, nach der Probenherstellung ein Integrationsproblem zu entdecken.
4. Die Lichtverhältnisse können die Wahl des richtigen Objektivs beeinflussen
Ein Objektiv, das für gut beleuchtete Innenräume gedacht ist, ist möglicherweise nicht die beste Wahl für eine Kamera, die nachts im Freien arbeitet.
Die Lichtverhältnisse beeinflussen die optischen Anforderungen, doch nicht immer liegt die Lösung darin, das Objektiv mit der größten Blende zu wählen.
Eine größere Blende kann dafür sorgen, dass mehr Licht den Sensor erreicht, was bei Anwendungen mit wenig Licht nützlich ist. Allerdings hängt die Bildqualität auch von Faktoren wie Tiefenschärfe, Aberrationskontrolle, Sensorempfindlichkeit, Belichtungseinstellungen und dem vorgesehenen Arbeitsabstand ab.
Die Infrarotbildgebung bringt zusätzliche Überlegungen mit sich.
Beispielsweise erfordert eine Kamera, die Infrarotbeleuchtung mit 850 nm oder 940 nm verwendet, möglicherweise eine Linsen- und Filterkonfiguration, die für diesen Wellenlängenbereich geeignet ist. Bei einem System, das in erster Linie für sichtbares Licht ausgelegt ist, sollte nicht automatisch davon ausgegangen werden, dass es im nahen Infrarotbereich eine gleichwertige Leistung liefert.
Bei Tag- und Nachtüberwachungskameras sollten Objektiv, Filteranordnung, Sensor und Beleuchtungsstrategie gemeinsam bewertet werden.
Das Ziel besteht nicht darin, eine Spezifikation isoliert zu maximieren. Es geht darum, das erforderliche Bild unter den tatsächlichen Betriebsbedingungen zu erreichen.
5. Temperaturstabilität ist eine Anforderung auf Systemebene
Die Temperatur kann sowohl optische als auch mechanische Komponenten beeinflussen.
Änderungen der Materialabmessungen und Brechungseigenschaften können die Fokusposition verschieben oder die Bildqualität verändern, wenn sich die Umgebung ändert. Das Ausmaß dieser Effekte hängt vom optischen Design, den Materialien, der mechanischen Konstruktion und dem Betriebstemperaturbereich ab.
Ein Objektiv, das bei einem kurzen Labortest bei Raumtemperatur gute Ergebnisse liefert, muss daher möglicherweise noch einmal evaluiert werden, bevor es in einem Outdoor- oder Automobilprodukt verwendet wird.
Geben Sie bei Projekten mit anspruchsvollen Umweltanforderungen frühzeitig den erwarteten Betriebstemperaturbereich an.
Das Ingenieurteam kann dann bestimmen, ob temperaturbedingte Fokusverschiebungen, Materialauswahl, mechanische Kompensation oder zusätzliche Validierung in Betracht gezogen werden sollten.
Es ist wichtig, nicht davon auszugehen, dass jedes Objektiv ein athermisches Design benötigt. Die geeignete Lösung hängt von der Anwendung, der akzeptablen Leistungsschwankung und den Gesamtsystemanforderungen ab.
6. Wann sollten Sie sich für ein individuelles Objektiv entscheiden?
Nicht jedes Kameraprojekt benötigt ein neues optisches Design.
Ein Standardobjektiv kann die wirtschaftlichste und praktischste Wahl sein, wenn es bereits die Anforderungen an Sensor, Sichtfeld, Mechanik und Umgebung erfüllt.
Eine kundenspezifische Entwicklung ist dann eine Überlegung wert, wenn vorhandene Produkte eine oder mehrere wichtige Einschränkungen nicht erfüllen können.
Typische Gründe sind:
Ein nicht standardmäßiger Linsendurchmesser oder eine nicht standardmäßige Gesamtspurlänge
Ein bestimmtes Sichtfeld innerhalb einer eingeschränkten mechanischen Hülle
Spezielle Wellenlängen- oder Filteranforderungen
Anspruchsvolle Bildqualitätsanforderungen im gesamten Bildbereich
Anwendungsspezifische Umgebungsbedingungen
Integrationsanforderungen, die Standardobjektive nicht erfüllen können
Es gibt auch eine kommerzielle Überlegung.
Ein kundenspezifisches Design kann zusätzliche Konstruktions-, Werkzeug-, Test- und Qualifizierungsarbeiten erfordern. Seine Eignung hängt daher vom erwarteten Produktionsvolumen, den Zielkosten, dem Entwicklungsplan und dem Wert der Erfüllung der spezifischen Anforderungen ab.
Der beste Ausgangspunkt besteht darin, das gewünschte Ergebnis zu definieren und mögliche Optionen zu vergleichen – und nicht davon auszugehen, dass kundenspezifische Lösungen immer besser sind als Standard.

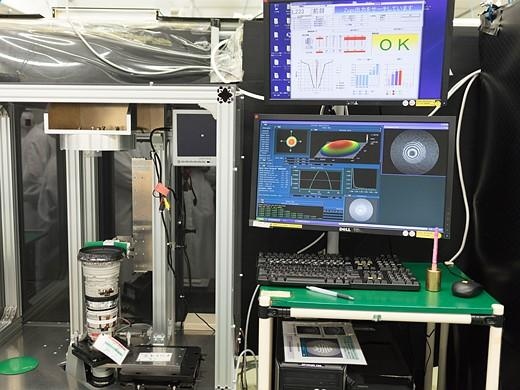

7. Bewerten Sie das Objektiv als Teil des gesamten Bildgebungssystems
Bevor Sie ein Objektiv für die Massenproduktion freigeben, überlegen Sie, wie es in der vorgesehenen Kamerakonfiguration funktioniert.
Ein nützlicher Bewertungsprozess umfasst:
Bestätigen Sie zunächst die Kompatibilität.
Überprüfen Sie den Sensor, das Sichtfeld, die Halterung, die mechanischen Abmessungen und die spektralen Anforderungen.
Zweitens: Testen Sie repräsentative Proben.
Bewerten Sie Bilder bei vorgesehenem Arbeitsabstand, Blende, Beleuchtung und relevanten Feldpositionen.
Drittens überprüfen Sie die wichtigen Leistungskriterien.
Dazu können Bilddetails, Verzerrungen, Eckenhelligkeit, Fokusstabilität oder andere anwendungsspezifische Anforderungen gehören.
Legen Sie abschließend Produktionsabnahmekriterien fest.
Sobald die Probe genehmigt ist, dokumentieren Sie die relevanten Spezifikationen und Testbedingungen, damit zukünftige Produktionschargen konsistent bewertet werden können.
Der genaue Ablauf variiert je nach Anwendung. Ein kompaktes Überwachungsobjektiv und ein spezielles medizinisches Bildgebungsobjektiv erfordern nicht unbedingt das gleiche Qualifizierungsverfahren.
Entscheidend ist, dass die Akzeptanzkriterien widerspiegeln, wie die Kamera tatsächlich genutzt wird.
Der Bau einer besseren Kamera beginnt mit einer besseren optischen Integration
Bei Boshi Optics, Teil von Shanghai Silk Optical Technology Co., Ltd., beschäftigen wir uns mit dem Design, der Entwicklung und der Herstellung optischer Linsen für Anwendungen wie Sicherheit, Automobilbildgebung, Drohnen, medizinische Endoskope und andere Bildgebungssysteme.
Bei Projekten mit spezifischen Anforderungen beginnen die produktivsten Diskussionen mit der vollständigen Anwendung: dem Sensor, dem Zielsichtfeld, dem Arbeitsabstand, dem verfügbaren mechanischen Raum, den Lichtverhältnissen, der Betriebsumgebung und dem erwarteten Produktionsvolumen.
Anhand dieser Angaben lässt sich feststellen, ob ein vorhandenes Objektiv geeignet ist oder ob eine kundenspezifische Lösung einer weiteren Prüfung bedarf.
Wenn Sie eine neue Kamera entwickeln oder Probleme mit der Bildqualität mit einem vorhandenen Modul haben, teilen Sie Ihre Anwendungsdetails mit Boshi Optics.
Unser Team kann die verfügbaren Anforderungen überprüfen und mögliche Objektivoptionen, Anpassungsmöglichkeiten und die nächsten Schritte zur Musterbewertung besprechen.
Ein erfolgreiches Objektivprojekt beginnt nicht mit dem längsten Datenblatt. Es beginnt damit, zu verstehen, was die Kamera leisten muss.
