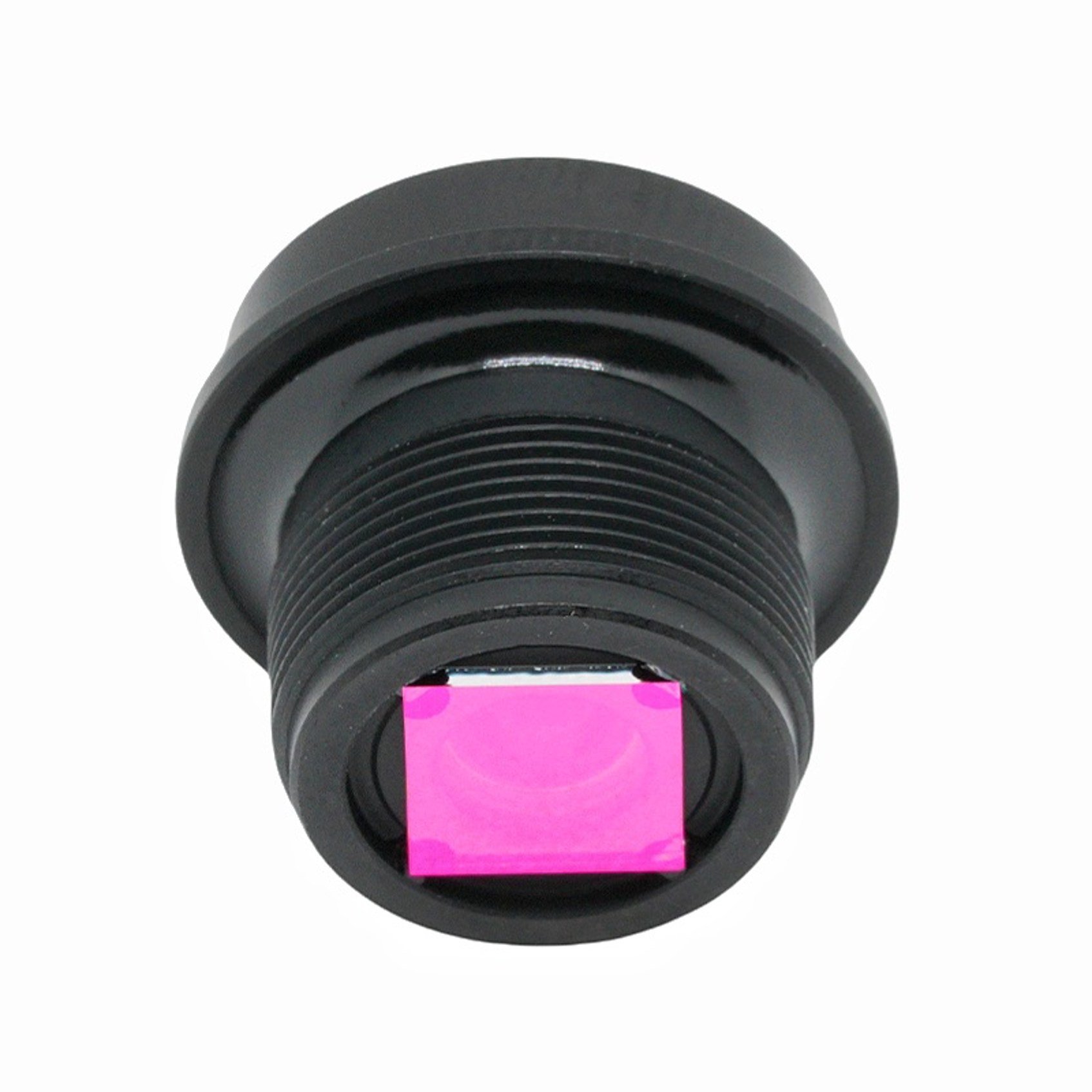

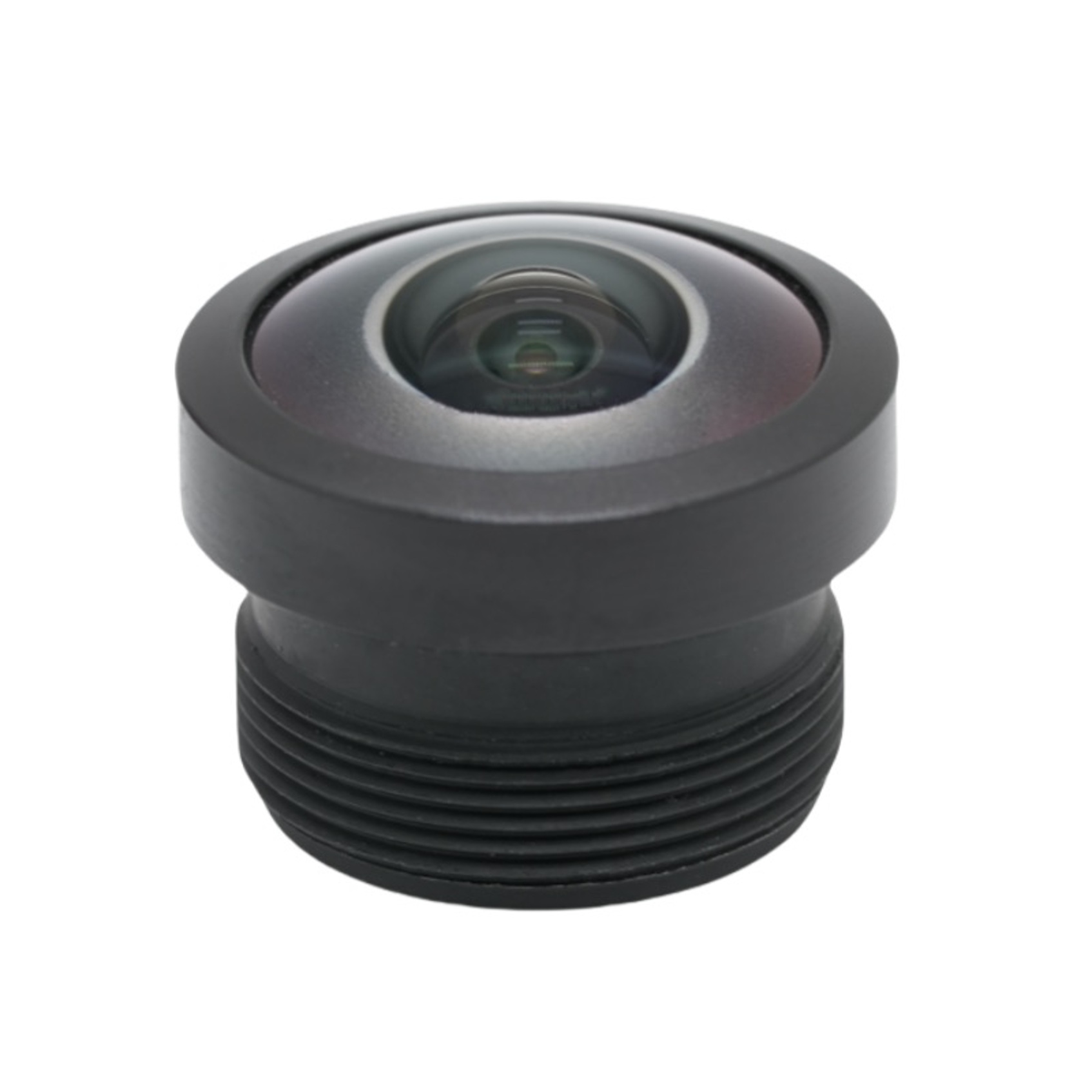

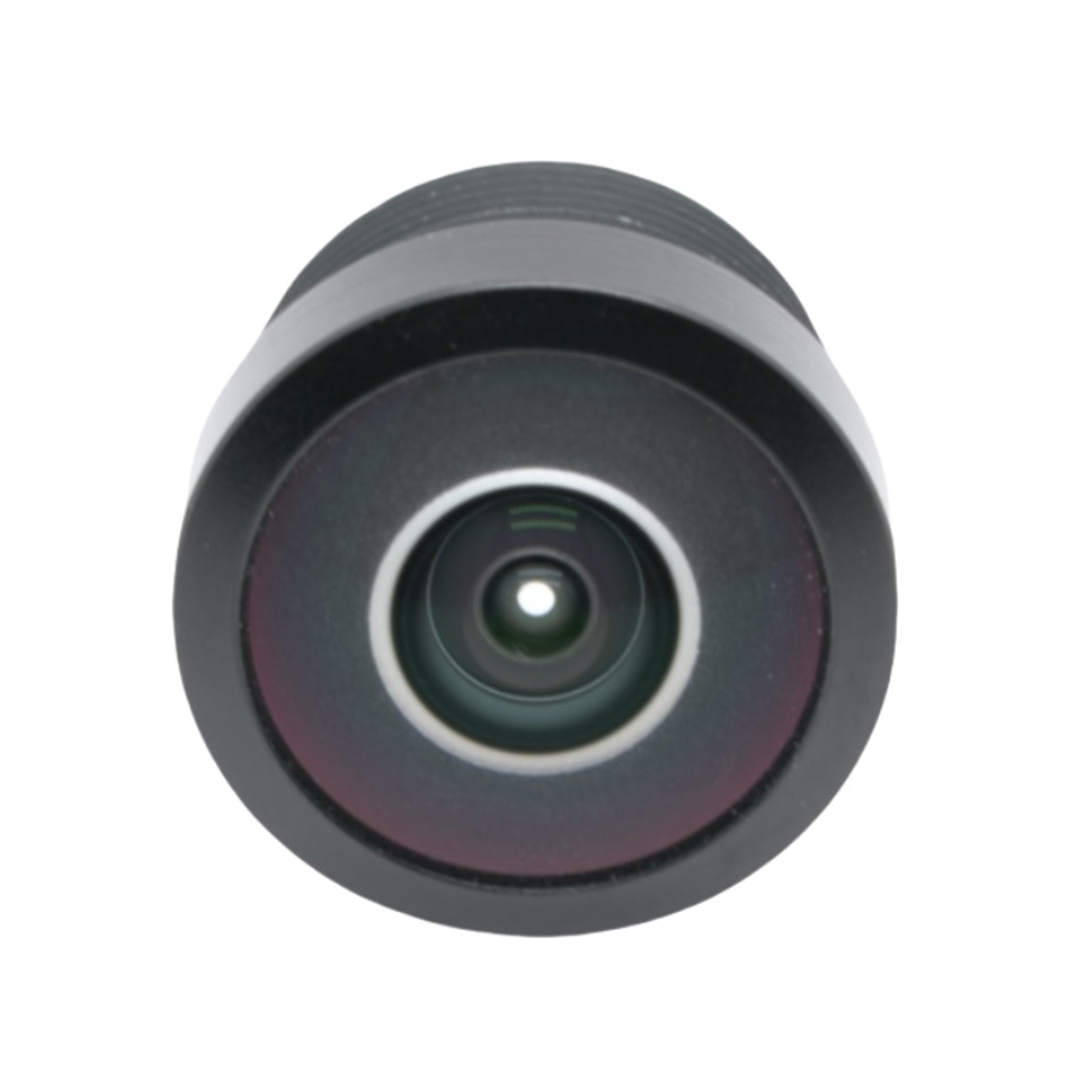

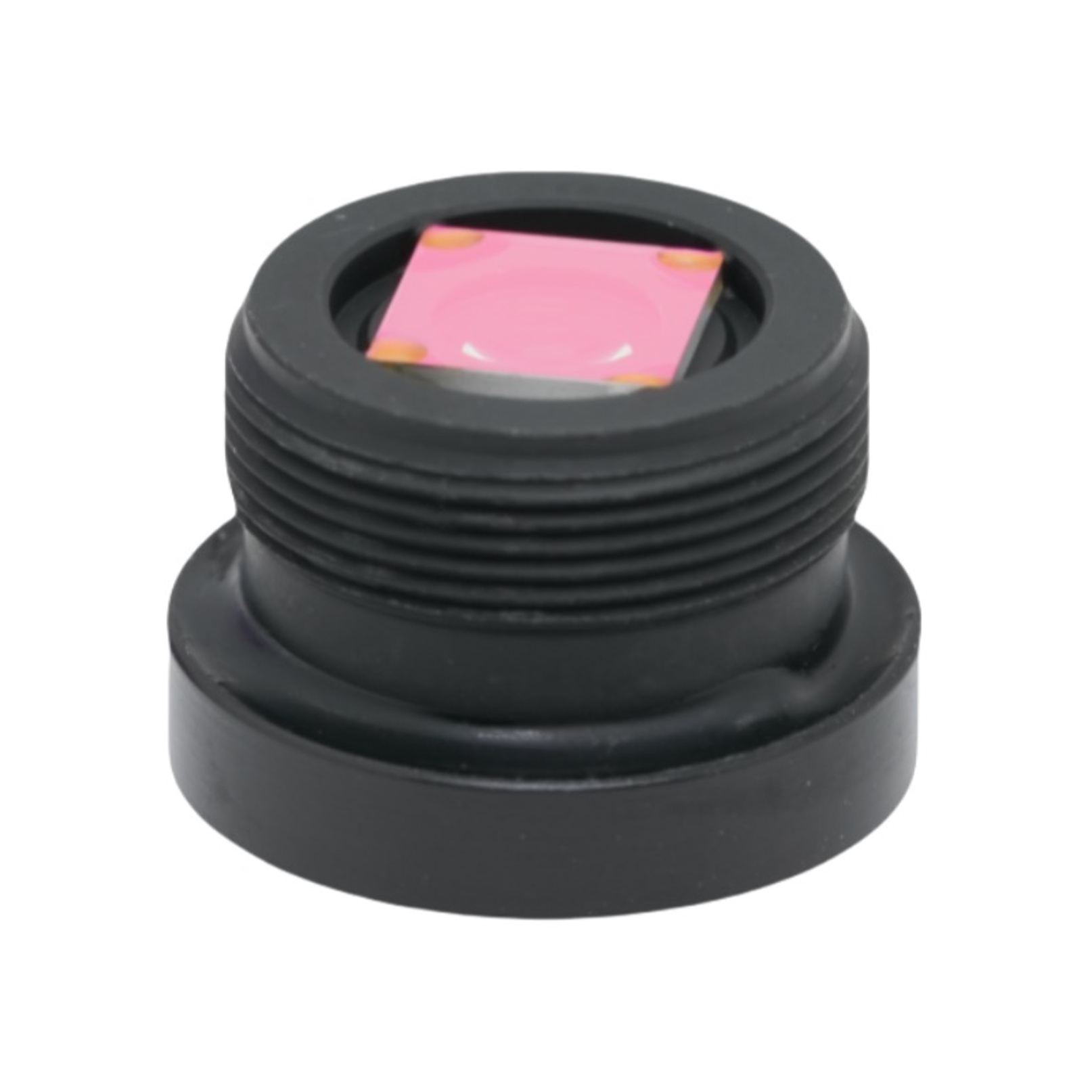

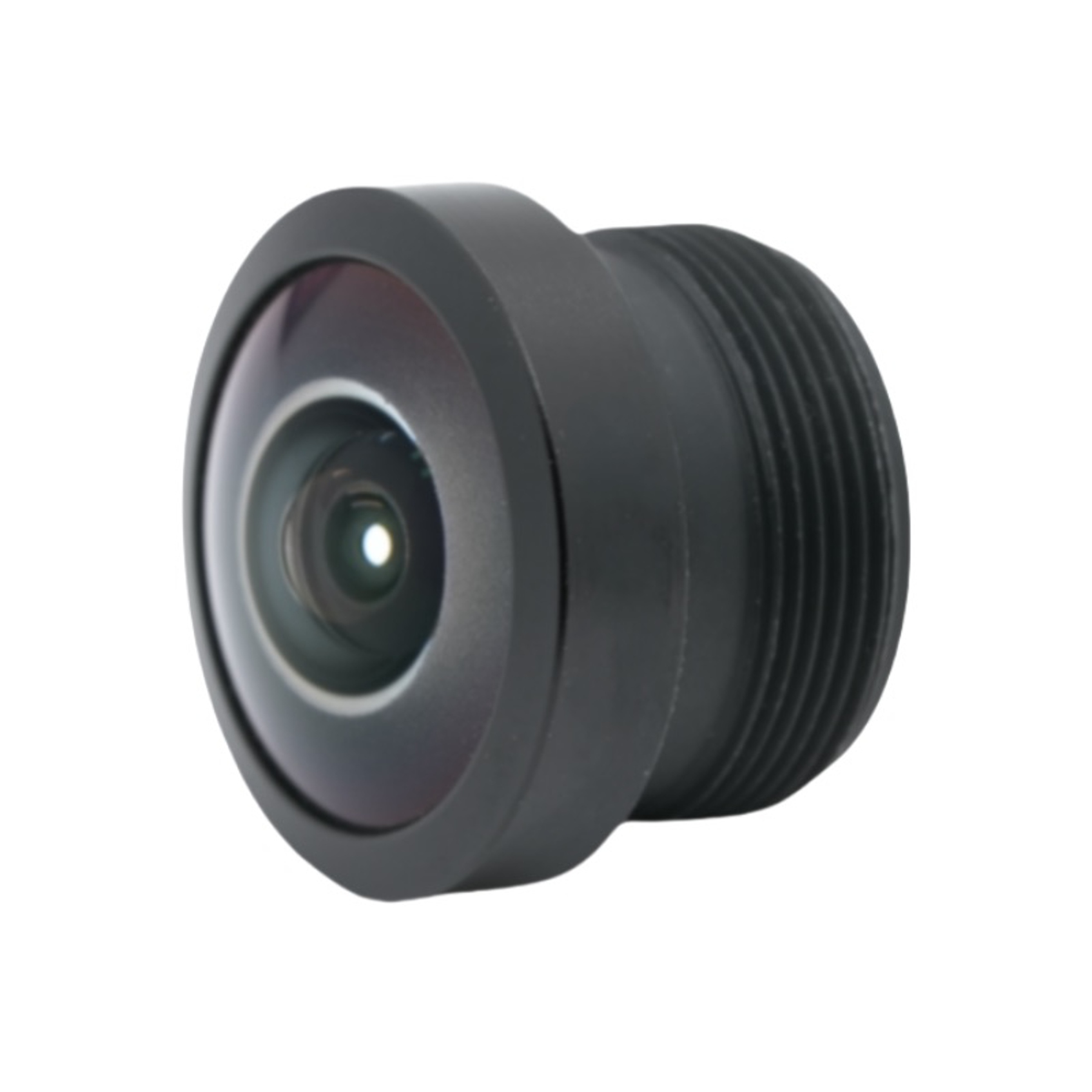

1,5 mm Fischaugenobjektiv

Produktbeschreibung

Dieses kompakte Fischaugenobjektiv wird von BOSHI Optical Technology hergestellt und verfügt über eine Brennweite von 1,5 mm und eine Blende von F2,2, perfekt abgestimmt auf den 1/4-Zoll-AR0144-Sensor. Es bietet ein Sichtfeld von 200 Grad, um eine umfassende Szenenabdeckung auf begrenztem Installationsraum zu erfassen. Die gut optimierte optische Struktur garantiert eine stabile relative Beleuchtung und einen kontrollierten Hauptstrahlwinkel für eine gleichbleibende Sensorleistung. Dieses Platinenkameraobjektiv verfügt über einen M12-Anschluss für den einfachen Einbau in Miniaturkameramodule. Es dient verschiedenen Industrie- und Überwachungsprojekten und liefert zuverlässige Bildausgabe für die Massenproduktion und Prototypentests. Jedes Gerät von BOSHI Optical Technology wird einer strengen optischen Prüfung unterzogen, um den Anforderungen großer Kunden gerecht zu werden.

Detaillierte Produktbeschreibung

1. Detaillierte Parameter

- Dieses Ultraweitwinkelobjektiv verfügt über eine Brennweite von 1,5 mm mit einer Toleranz von 5 Prozent, gepaart mit einer Blende von F2,2 mit einer Toleranz von 5 Prozent, um Bildhelligkeit und Schärfentiefe auszugleichen. Die Gesamtspurlänge beträgt 13,03 mm zuzüglich eines geringfügigen Toleranzbereichs und die hintere Brennweite beträgt 3,08 mm für eine ordnungsgemäße Sensormontage.

- Entwickelt für 1/4 Zoll AR0144-SensorFischaugenobjektivBietet ein diagonales Sichtfeld von 200 Grad, ein horizontales Sichtfeld von 167 Grad und ein vertikales Sichtfeld von 118,4 Grad. Der Verzerrungswert erreicht negative 85,0 Prozent, was typisch für den Großwinkel-Fisheye-Effekt ist. Die relative Beleuchtung erreicht 65,0 Prozent, während der CRA unter 18,0 Grad bleibt, um das Vignettierungsrisiko für den Zielsensor zu vermeiden. Die standardmäßige M12-Halterung unterstützt die direkte Installation gängiger Platinenkamera-Hardware.

2. Detaillierte Leistungsvorteilsanalyse

- Die 1,5-mm-Brennweite und die F2,2-Blende sorgen für eine gute Lichtaufnahme und unterstützen eine klare Bildgebung in Umgebungen mit mittlerem Schwachlicht ohne zusätzliche Hilfslichtquelle. Der kontrollierte CRA unter 18,0 Grad entspricht der Empfangsfunktion des 1/4-Zoll-AR0144-Sensors und reduziert die Verdunkelung der Bildecken.

- 65,0 Prozent relative Ausleuchtung sorgen für eine gleichmäßige Helligkeit über den gesamten Rahmen, was die Gesamtbildqualität dieses Platinenkameraobjektivs verbessert. Das 200-Grad-Sichtfeld beseitigt tote Winkel, sodass eine einzelne Kameraeinheit einen viel größeren Überwachungsbereich abdecken kann. Die kompakte Gesamtlänge der Schiene unterstützt das miniaturisierte Moduldesign für Geräte mit begrenztem Platzangebot. Die standardmäßige M12-Halterung ermöglicht einen schnellen Austausch und die Kompatibilität mit gängigen Kameragehäuseteilen. Strenge Toleranzkontrolle abOptische BOSHI-Technologiegewährleistet eine gleichbleibende optische Leistung bei massenproduzierten Linsenchargen.

3. Detaillierte Anwendungsfeldanalyse

- Überwachungsausrüstung:Dieses Fischaugenobjektiv eignet sich für Mini-Sicherheitskameras im Innenbereich für Einzelhandelsgeschäfte und kleine Büros und nutzt ein Sichtfeld von 200 Grad, um den gesamten Raumbereich mit einem einzigen Gerät zu überwachen.

- Industrielle Bildverarbeitungsmodule:Das mit dem 1/4-Zoll-AR0144-Sensor kompatible Objektiv eignet sich für die Überwachung der Geräteperipherie und die visuelle Hilfsinspektion von Maschinen bei Bedarf an kompakten Modulen.

- Smart-Home-Geräte:Wird in Heimüberwachungskameras und visuellen Türklingeleinheiten eingesetzt, wo eine Brennweite von 1,5 mm eine breite Szenenaufnahme in einem kleinen Produktgehäuse ermöglicht.

- Kfz-Hilfssicht:Geeignet für Umgebungskameramodule mit kurzer Reichweite, um die Fahrzeugumgebung zu beobachten.

- Miniaturkameraprojekte für Endverbraucher:Wird für die Entwicklung kundenspezifischer USB-Kameras und die Prototypenverifizierung durch Forschungsinstitute und Produktentwickler verwendet.
