2,18 mm Weitwinkelobjektiv

1. Produktbeschreibung

Dieses leistungsstarke M12-Fisheye-Objektiv wurde von entwickeltShanghai SILK Optical Technology CO., LTDum eine nahtlose Panoramaüberwachung mit einem Ultraweitwinkel-Sichtfeld zu ermöglichen. Dieses Ultraweitwinkelobjektiv wurde für 1/2,7-Zoll-Bildsensoren entwickelt und verfügt über eine ausgereifte optische 2G3P+IR-Struktur, die kompakte Größe und Bildkapazität für den ganzen Tag in Einklang bringt. Es verfügt über eine effektive Brennweite von 2,18 mm, eine feste Blende von F2,4 und ein diagonales Sichtfeld von 185° und ermöglicht eine großflächige Abdeckung mit einer Kamera, ohne dass mehrere Kameras zusammengefügt werden müssen. Als zuverlässiges IR-korrigiertes Objektiv sorgt es für eine gleichbleibende Bildqualität bei sichtbarem und infrarotem Licht für Überwachungsszenarien bei Tag und Nacht. Der Totaltrack Die Länge wird auf 14,5 ± 0,2 mm gesteuert, was die Integration eines miniaturisierten Kameramoduls unterstützt und eine relative Ausleuchtung von 46,0 % und einen kontrollierten CRA unter 20,43° liefert. ShangHai SLIK Optical Technology CO., LTD bietet stabile Massenproduktion und anpassbare optische Lösungen für globale Kunden, die diese ausgereifte Panoramaobjektivplattform verwenden.

2. Detaillierte Produktbeschreibung

Parameter

1.Optische Spezifikationen:EFL 2,18 ± 5 %, F2,4 ± 5 ​​%, mechanische Brennweite 2,7 ± 0,2 mm. Der maximale Bildkreis von Φ6,3 mm passt genau zu 1/2,7-Zoll-Sensoren, um eine ineffektive periphere Bildgebung zu vermeiden.

2.Optische Struktur:Das 2G3P+IR-Design integriert Glas- und Kunststoffelemente mit Infrarot-Korrekturbeschichtung und sorgt so für ein ausgewogenes Verhältnis zwischen Kosten, Gewicht und optischer Leistung dieses M12-Fisheye-Objektivs.

3.Sichtfeld:185° diagonal, 152° horizontal, 83,6° vertikal, ultrabreite Abdeckung. Es ermöglicht eine nahezu vollständige Sicht auf die Umgebung und reduziert die Anzahl der Kameras für eine weiträumige Überwachung.

4. Bildindikatoren:TV-Verzerrung -32,0 %, relative Beleuchtung 46,0 %, CRA <20,43°. Der optimierte Hauptstrahlwinkel passt zu den meisten CMOS-Sensoren und verringert das Risiko dunkler Ecken für das Ultraweitwinkelobjektiv.

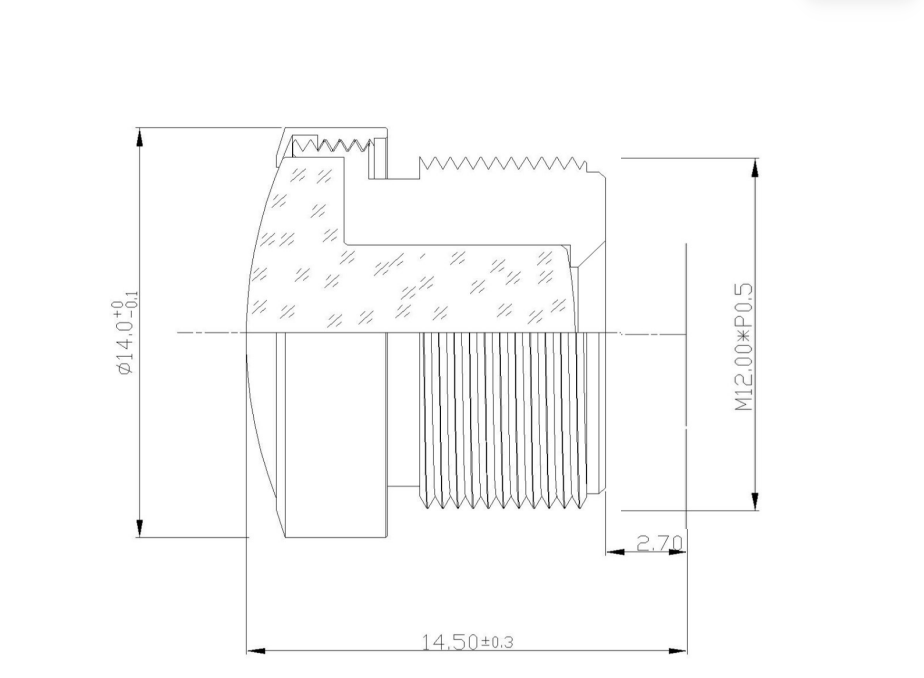

5. Mechanisches Design:Standard-M12-Anschluss und 14,5-mm-Kompakt-TTL, einfache Montage in Miniaturkameras.

Leistungsvorteile

1. Panorama-Abdeckungsfähigkeit:Die 185°-Ultraweitsicht eliminiert tote Zonen, eine Kernstärke dieses Panoramaobjektivs für die Raumüberwachung.

2. Tag-Nacht-IR-Kompatibilität:Als IR-korrigiertes Objektiv vermeidet es eine Fokusverschiebung zwischen sichtbarem und IR-Licht und liefert sowohl tagsüber als auch bei Infrarot-Nachtsicht scharfe Bilder.

3. Gleichmäßige Kantenhelligkeit:Eine relative Ausleuchtung von 46,0 % verbessert die Bildhelligkeit im Randbereich im Vergleich zu herkömmlichen Fischaugenobjektiven und reduziert sichtbare dunkle Ecken.

4. Kompakter modularer Aufbau:Kurze TTL- und Standard-M12-Schnittstellen unterstützen dünne Kameragehäuse, ideal für kleine Embedded-Vision-Geräte.

5. Stabile Massenproduktion:Das von ShangHai SLIK Optical Technology CO., LTD hergestellte Objektiv wird strengen optischen Tests unterzogen, um eine gleichbleibende Leistung über alle Chargen hinweg zu gewährleisten.

Anwendungsbereich

1. Sicherheit für Zuhause und Gewerbe:Panorama-Überwachungskameras für den Innenbereich, Türklingelkameras und Diebstahlüberwachung im Einzelhandel mit diesem M12-Fisheye-Objektiv.

2. Hilfssicht des Fahrzeugs:Auto-Rundumsichtsysteme, fahrzeugmontierte Weitwinkelüberwachung, bei der das Ultraweitwinkelobjektiv tote Bereiche um Autos herum abdeckt.

3. Industrielle eingebettete Vision:Mini-Industrieinspektionskameras, Bildverarbeitungsmodule, die eine große Feldabdeckung erfordern.

4. Intelligente IoT-Geräte:Smart-Home-Kameras und Panorama-Videokonferenzgeräte mit IR-korrigiertem Objektiv für kontinuierliche 24-Stunden-Aufnahmen.

5. Öffentliche Überwachung:Kleine Panorama-Sicherheitskameras für Aufzüge, Flure und kleine öffentliche Räume helfen Kunden, die Kosten für die Hardware-Bereitstellung zu senken.
