2,6-mm-Weitwinkelobjektiv

1. Kurzbeschreibung des Produkts

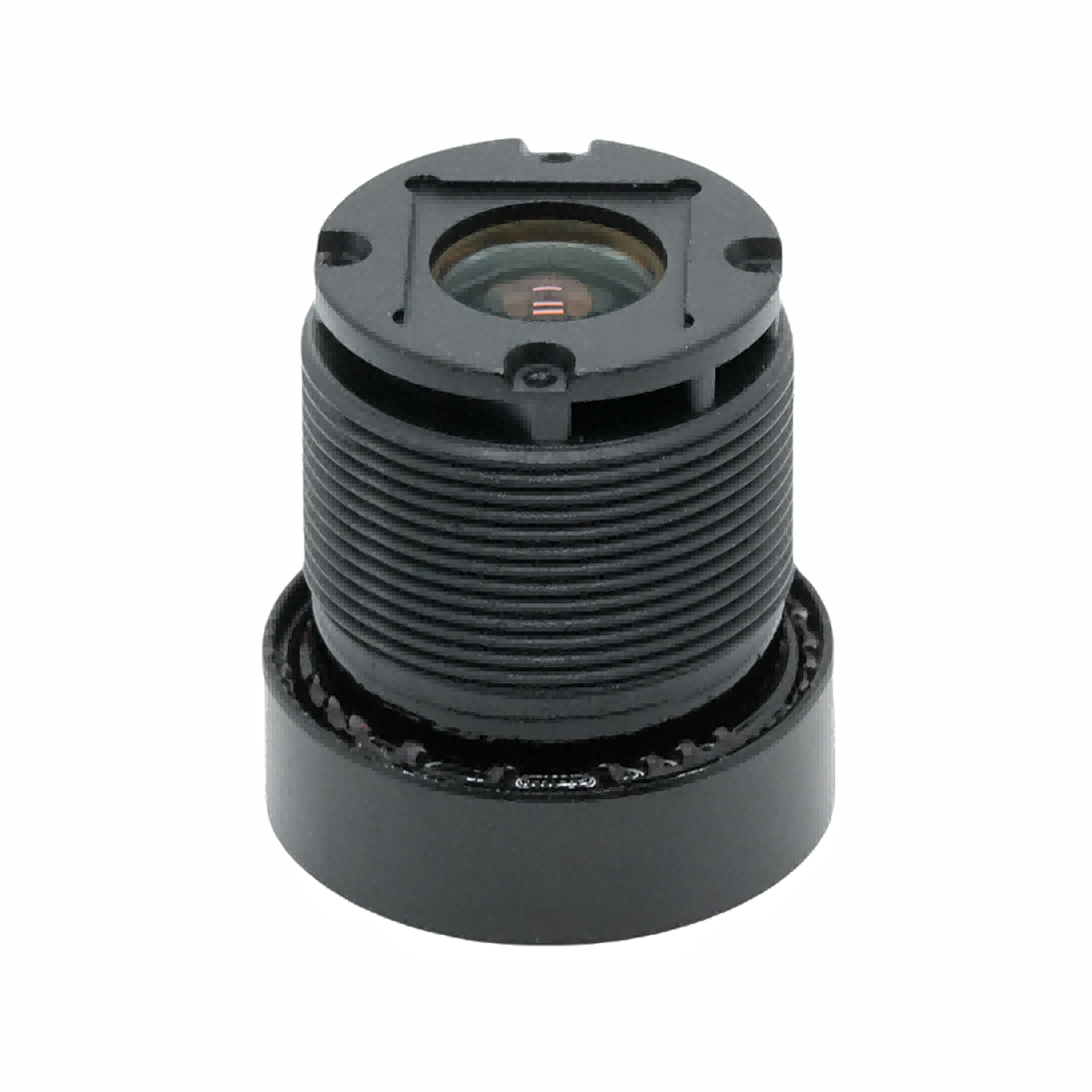

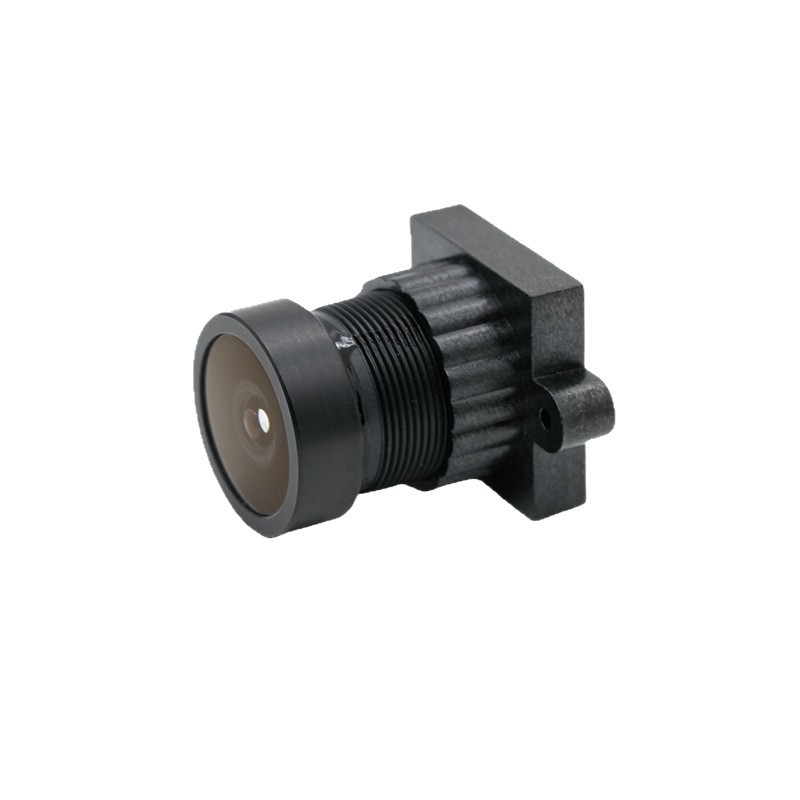

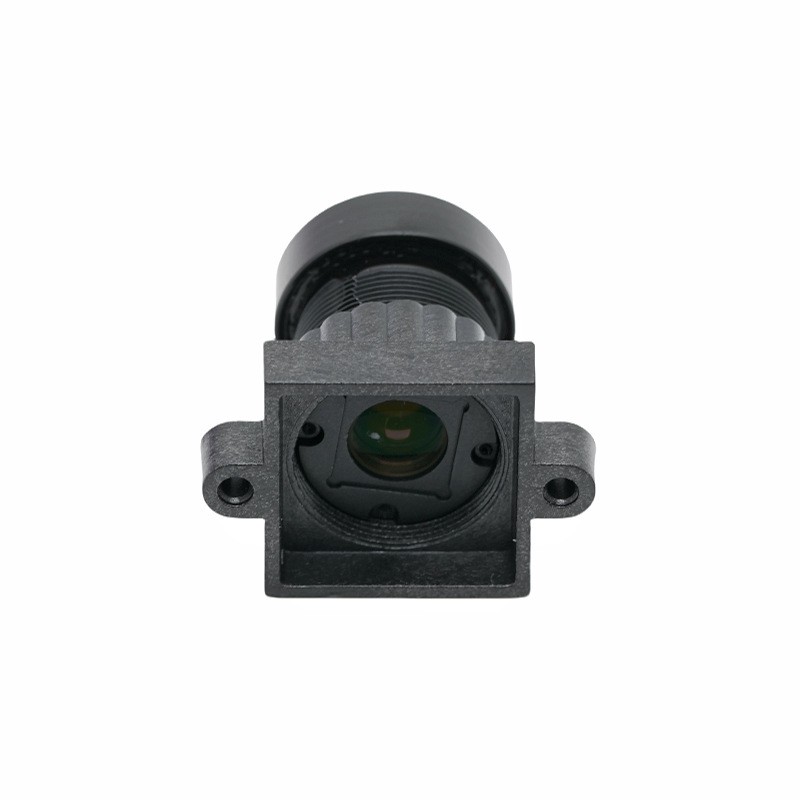

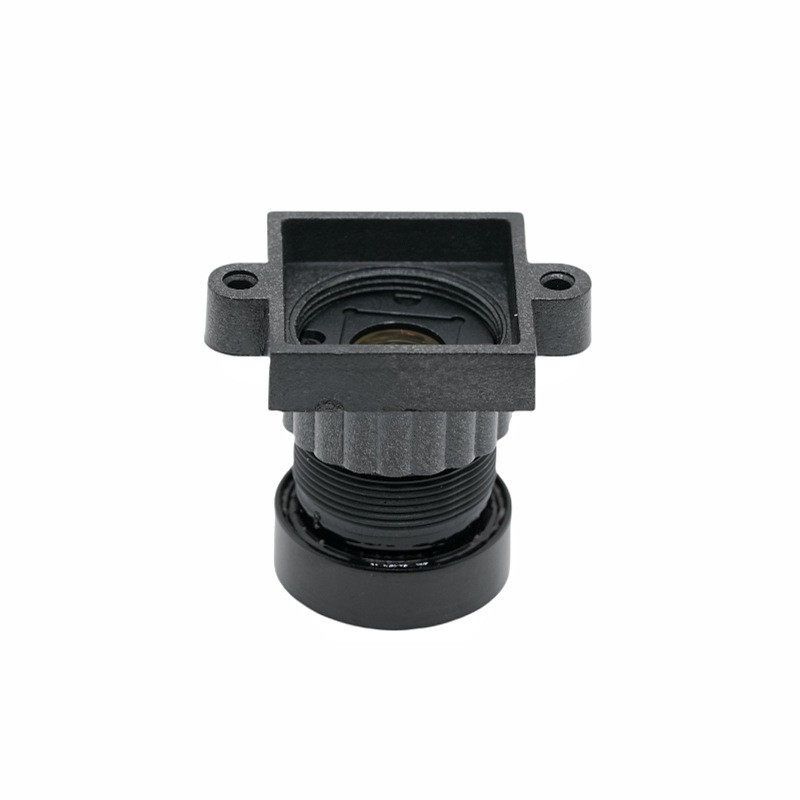

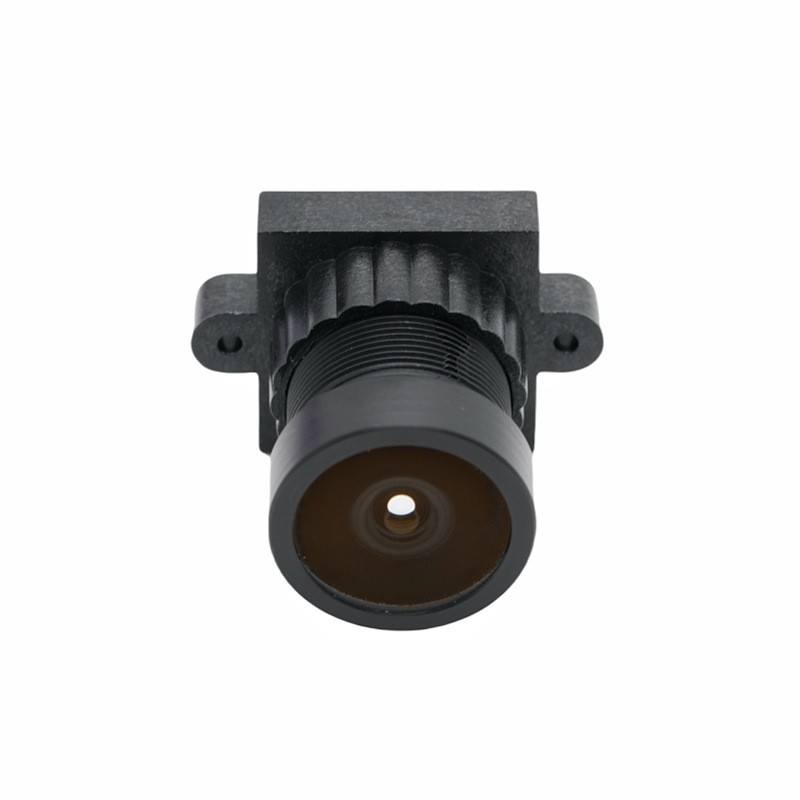

Dieses M12-Platinenobjektiv PL-WA2.6-14 ist ein leistungsstarkes Ultraweitwinkelobjektiv, das von entwickelt wurdeShanghai SILK Optical Technology CO., LTDfür kompakte Überwachungs- und eingebettete Bildgebungssysteme. Dieses als kostengünstige Panoramaobjektivlösung konzipierte F2.0-Festobjektiv bietet ein riesiges diagonales Sichtfeld von 170°, um tote Zonen für die Sicherheit zu Hause und die Fahrzeugüberwachung zu eliminieren. Das ausschließlich für 1/2,9-Zoll-Bildsensoren optimierte optische CCTV-Objektiv sorgt für eine ausgewogene Randhelligkeit mit 68,0 % relativer Ausleuchtung und einem kontrollierten Hauptstrahlwinkel von unter 21,5° und passt perfekt zu gängigen CMOS-Sensoren. Das kompakte TTL-20,0-mm-Design ermöglicht eine einfache Integration in Miniaturkameragehäuse. ShangHai SLIK Optical Technology CO., LTD kontrolliert streng die Fertigungstoleranzen, um eine gleichbleibende optische Qualität dieses Ultraweitwinkelobjektivs für die Massenproduktion zu gewährleisten. Es dient als ideales Fisheye-Board-Objektiv für Verbraucherkameras, intelligente Türklingeln, In-Car-Vision und Mini-Panoramaüberwachungsgeräte.

2. Detaillierte Produktbeschreibung

2.1 Kernparameter

Mit einer Brennweite von 2,6 mm und einer Toleranz von ±5 % und einer großen Blende von F2,0 gewährleistet das M12-Platinenobjektiv eine hervorragende Lichtaufnahme für Überwachungsumgebungen mit wenig Licht.

170°diagonales, 130°horizontales und 65°vertikales Sichtfeld; Der maximale Bildkreis von Φ6,7 mm deckt den 1/2,9-Zoll-Sensor vollständig ab, ohne dass Vignettierung auftritt.

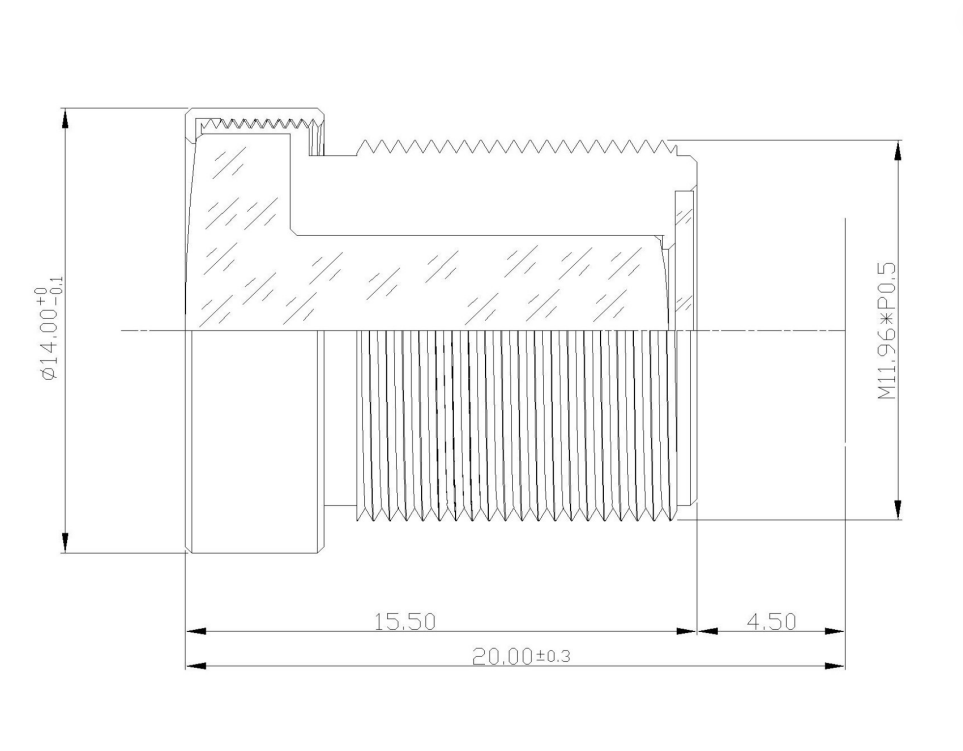

TTL 20,0 ± 0,2 mm und mechanische Brennweite 4,45 ± 0,2 mm, was den einfachen Einbau in kompakte Kameramodule ermöglicht.

Eine TV-Verzerrung von -20,0 % ist typisch für Ultraweitwinkelobjektive und ermöglicht eine Panoramaabdeckung, bleibt aber mit gängigen Verzerrungskorrekturalgorithmen kompatibel.

68,0 % relative Ausleuchtung und CRA<21,5° reduzieren effektiv dunkle Ecken und Farbschattierungen auf CMOS-Sensoren, ein wesentlicher Vorteil dieses optischen CCTV-Objektivs.

Die standardmäßige M12-Gewindebefestigung gewährleistet die Austauschbarkeit mit gängigen Kameramodulen.

2.2 Leistungsvorteile

1. Extrabreite Panoramaabdeckung:Da es sich um ein Hochleistungs-Fisheye-Board-Objektiv handelt, minimiert das 170° diagonale Sichtfeld tote Bereiche und reduziert so die Anzahl der für die Weltraumüberwachung benötigten Kameras.

2. Starke Anpassungsfähigkeit bei schlechten Lichtverhältnissen:Die große F2.0-Blende verbessert die Lichtsammlung und liefert klarere Aufnahmen in dunklen Umgebungen für Objektivanwendungen im Heimbereich.

3. Sensorfreundliches optisches Design:Ein streng kontrollierter Hauptstrahlwinkel und eine hohe relative Beleuchtung stabilisieren die Helligkeit des Randbildes und die Farbgleichmäßigkeit.

4. Kompakter mechanischer Aufbau:Die kurze Gesamtlänge unterstützt ultradünne Kameradesigns, die häufig von Fahrzeugkameraobjektiven und Smart-Home-Geräten gefordert werden.

5. Zuverlässige Massenproduktionskonsistenz:ShangHai SLIK Optical Technology CO., LTD führt bei jeder Charge strenge optische Tests durch und gewährleistet so eine stabile Leistung bei langfristigen OEM-Bestellungen.

2.3 Anwendungsbereich

1. Überwachung der Sicherheit zu Hause:Dieses Ultraweitwinkelobjektiv wird häufig für intelligente Türklingeln, Minikameras für den Innenbereich und WLAN-Überwachungskameras eingesetzt und ermöglicht die vollständige Sicht auf Eingangsbereiche und Räume.

2. Fahrzeug-Bordsicht:Das M12-Platinenobjektiv eignet sich für Dashcams, Rückfahrkameras und Panorama-Parkassistenzsysteme, um die Straßenbedingungen in der Umgebung zu erfassen.

3. Kleine gewerbliche Überwachung:Ideal für Einzelhandelsgeschäfte, Büroflure und Minikameras in Aufzügen; Das Panoramaobjektiv reduziert die Installationskosten für die Vollraumüberwachung.

4. Eingebettete industrielle Vision:Geeignet für die Inspektion kompakter Geräte, Mini-Panoramaaufnahmen und kleine Bildverarbeitungsmodule auf Basis von 1/2,9-Zoll-Sensoren.

5. Consumer-IoT-Kameras:Passt zu Miniatur-IoT-Kameramodulen, bei denen Größenbeschränkung und großer Sichtbereich Kernanforderungen an ein hochwertiges optisches CCTV-Objektiv sind.
