Lassen Sie uns zunächst ein weit verbreitetes Missverständnis beseitigen

Viele Käufer denken immer noch, dass es bei Schwarzlichtaufnahmen hauptsächlich um den Sensor geht.

Das ist es nicht. Oder zumindest nicht mehr.

Moderne CMOS-Sensoren – insbesondere in den Klassen 1/1,8“, 1/2,7“ und 1/2,8“ – haben sich hinsichtlich Quanteneffizienz und Rückseitenbeleuchtungsleistung erheblich verbessert. Ehrlich gesagt sind die meisten guten Überwachungssensoren heute bereits in der Lage, bei schlechten Lichtverhältnissen respektabel zu reagieren.

Der Engpass hat sich verschoben.

Die eigentliche Einschränkung ist nun der optische Durchsatz.

Bedeutung: Wie effizient überträgt die Linse das verfügbare Licht auf die Sensorebene?

Und genau deshalb ist F1.0 wichtig.

F1.0 ist nicht „etwas besser“ als F1.6

Dieser Teil wird ständig unterschätzt.

Die Leute sehen:

• F1.6
• F1.4
• F1.2
• F1.0

…und gehen Sie davon aus, dass der Unterschied inkrementell ist.

Lassen Sie uns das lieber streichen – schauen wir uns zunächst die physikalische Seite an.

Die F-Zahl ist umgekehrt proportional zum Durchmesser der Eintrittspupille. Die Lichtdurchlässigkeit skaliert ungefähr mit dem Quadratverhältnis.

Im Vergleich zu einem F1,6-Objektiv kann ein F1,0-Optiksystem theoretisch über 2,5-mal mehr Licht an den Sensor liefern.

Das ist keine kleine Verbesserung.

Das ist der Unterschied zwischen:

• brauchbare Farbbildgebung
• und monochromes Versagen.

Oder zwischen:

• 1/15s Belichtungsunschärfe
• und stabile Bewegungserfassung.

Oder zwischen:

• KI erkennt eine menschliche Silhouette korrekt
• und einen Busch sicher als Fahrzeug zu klassifizieren.

Ingenieure, die an realen Einsätzen arbeiten, wissen das bereits. Insbesondere in Logistikparks, Stadtstraßen oder Industriegebieten mit geringer Beleuchtung, wo die Hinzufügung von zusätzlichem Weißlicht politisch oder betrieblich problematisch wird.

Warum „Vollfarbe bei Nacht“ eigentlich ein optisches Problem ist

Marketingteams lieben den Ausdruck „Vollfarb-Nachtsicht“.

Was sie normalerweise nicht erklären, ist, wie brutal schwierig es optisch ist.

Um Farbinformationen in nahezu dunklen Umgebungen beizubehalten, muss das System gleichzeitig ein ausreichendes Signal-Rausch-Verhältnis über alle RGB-Kanäle hinweg gewährleisten.

Das bedeutet, dass das Objektiv:

• Maximieren Sie die Photonenaufnahme
• Minimieren Sie Streulicht
• Geisterbilder unterdrücken
• Aufrechterhaltung einer hohen MTF unter Bedingungen mit geringem Kontrast
• Kontrolle der chromatischen Aberration
• Kantenbeleuchtung erhalten
• Behalten Sie die Konsistenz des IR-Kofokus bei

Und leider erschwert das Design mit großer Blende all dies.

Dies ist der Teil, den viele kostengünstige Objektivanbieter bequemerweise überspringen.

Beim Bau eines echten F1.0-Überwachungsobjektivs geht es nicht einfach darum, „das Loch zu vergrößern“.

Eine große Blende erhöht die Schwierigkeit beim Aberrationsmanagement erheblich:

• sphärische Aberration
• sagittales Koma
• Feldkrümmung
• Astigmatismus
• axiale chromatische Verschiebung

Alle werden aggressiver.

Vor allem am Randfeld.

Und wenn Sie auf 5MP- oder 8MP-Bildgebung umsteigen? Das Toleranzfenster wird schnell hässlich.

Ein Objektiv, das bei 2 MP „akzeptabel“ aussah, bricht bei höherer Pixeldichte plötzlich zusammen.

Der verborgene Feind: Edge Performance

Folgendes entdecken Beschaffungsteams oft zu spät:

Eine Kamera bei schlechten Lichtverhältnissen kann in der Mitte fantastisch aussehen … und an den Rändern schrecklich.

Warum?

Weil optische Systeme mit großer Apertur naturgemäß Probleme mit der Abbildungsleistung außerhalb der Achse haben.

Dies wird besonders problematisch in:

• Parküberwachung
• Perimeterüberwachung
• Lagerabdeckung
• UAV-Nachtinspektion
• Roboternavigation

Bei diesen Anwendungen sind Kantendetails genauso wichtig wie Details in der Mitte.

Wenn Gesichtsdetails in den Ecken verschmiert sind oder Nummernschilder unter schlechten Lux-Bedingungen einstürzen, versagt das System – selbst wenn das Bild in der Mitte hell erscheint.

Aus diesem Grund verlassen sich fortschrittliche F1.0-Objektivsysteme zunehmend auf:

• multiasphärische Architekturen
• Glas mit geringer Dispersion
• Hybride Glas-Kunststoff-Gruppen
• strengere CRA-Kontrolle
• Präzise aktive Ausrichtung

Bei Shanghai Silk Optical nutzen unsere Schwarzlicht-Linsensysteme fortschrittliche optische Multielementstrukturen, einschließlich 7-Element-Architekturen, für eine hochdurchlässige Abbildung bei wenig Licht.

Und ganz ehrlich? Selbst mit modernen Werkzeugen ist die Optimierung großer Aperturen immer noch einer der nervigsten Balanceakte in der optischen Technik.

Sie verbessern die Helligkeit in den Ecken und plötzlich nimmt die Verzerrung zu.
Sie unterdrücken Koma- und MTF-Verschiebungen.
Sie verschärfen die CRA- und Sensorkompatibilitätsänderungen.

Beim Linsendesign gibt es kein kostenloses Mittagessen.

CRA-Matching: Das Problem, das fast niemand richtig erklärt

Reden wir über Chief Ray Angle (CRA).

Denn dadurch wird im Stillen festgestellt, ob Ihr teurer Sensor ordnungsgemäß funktioniert oder nicht.

Moderne CMOS-Sensoren – insbesondere hochauflösende rückseitig beleuchtete Sensoren – weisen ein strenges Winkelakzeptanzverhalten auf.

Wenn der Winkel des einfallenden Strahls die Sensortoleranz überschreitet:

• Die Randverschattung nimmt zu
• Farbverschiebung erscheint
• die Empfindlichkeit sinkt
• Eckengeräusche nehmen zu

Bei ultrabreiten Low-Light-Systemen wird dies katastrophal.

Besonders unter F1.4.

Ein schlecht optimiertes F1.0-Objektiv kann in der Praxis tatsächlich eine schlechtere Leistung erbringen als ein ordnungsgemäß konstruiertes F1.6-System.

Ja, wirklich.

Aus diesem Grund wird ein Design mit niedrigem CRA bei modernen Schwarzlichtoptiken von entscheidender Bedeutung. Einige fortschrittliche Überwachungsobjektive halten den CRA jetzt unter ~12°, um die Effizienz der Sensorkopplung zu verbessern.

Dennoch vergleichen viele Käufer Objektive immer noch nur anhand von:

• Brennweite
• Blendenzahl
• Preis

Das ist eine gefährliche Vereinfachung.

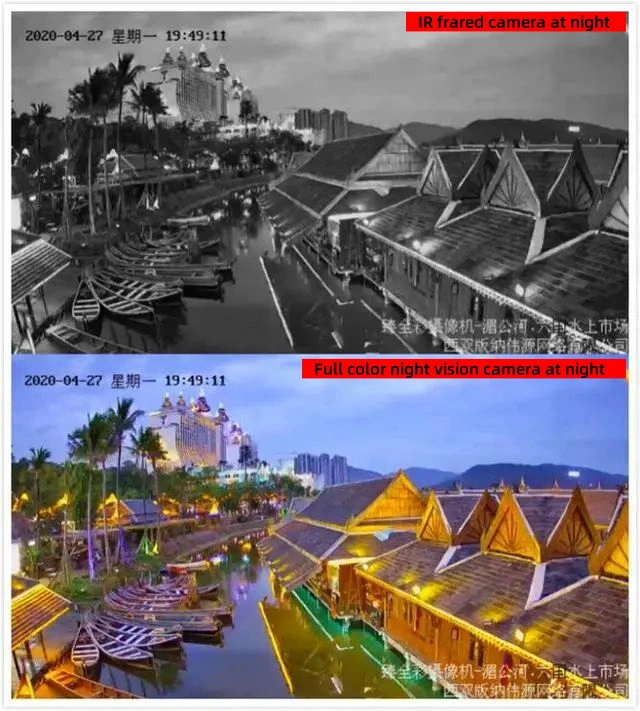

IR-LEDs sind nicht immer die Lösung

Auch hier findet ein Branchenwandel statt.

Die herkömmliche IR-Nachtsichtfunktion funktioniert weiterhin. Niemand argumentiert anders.

Aber IR-gestützte Überwachung bringt ihre eigenen Probleme mit sich:

• reflektierende Hotspots
• begrenzte Identifikationsentfernung
• Verlust von Farbinformationen
• Insektenattraktion
• überbelichtete Vordergrundobjekte
• Inkonsistenzen bei der KI-Erkennung

Bei Smart-City-Einsätzen werden in einigen Regionen auch die Vorschriften zur Verschmutzung durch sichtbares Licht strenger.

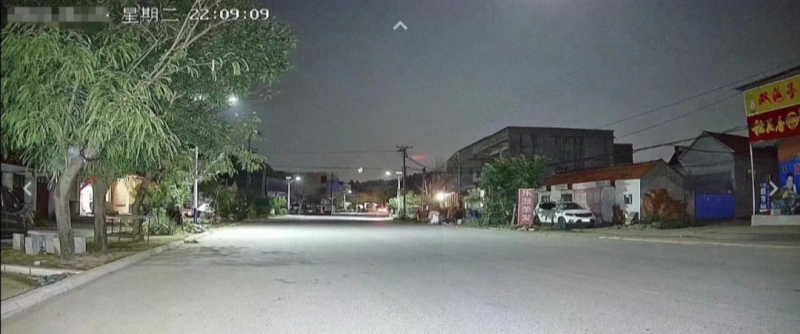

Daher hat sich die Branche auf Schwarzlicht-Vollfarbsysteme umgestellt, die stärker auf der Umgebungsbeleuchtung basieren:

• Mondlicht
• städtisches Streulicht
• Ladenbeleuchtung
• Fahrbahnbeleuchtung

Und dieser Übergang macht Optiken mit extrem großer Apertur weitaus wichtiger als noch vor fünf Jahren.

Ehrlich gesagt wird das Objektiv zum primären Low-Light-Verstärker der gesamten Bildgebungskette.

Der technische Kompromiss bei der Formel 1.0, über den niemand gerne diskutiert

Hier ist der Teil, den Marketingbroschüren normalerweise vermeiden.

F1.0-Objektive sind schwieriger dauerhaft herzustellen.

Viel schwieriger.

Die Toleranzempfindlichkeit steigt dramatisch:

• Dezentrierung
• Neigung
• Inkonsistenz der Beschichtung
• Spritzgussabweichung
• Montagebeanspruchung
• Temperaturdrift

Alles wird vergrößert.

Ein mittelmäßiger Montageprozess zerstört die Leistung bei schlechten Lichtverhältnissen, lange bevor das optische Design selbst theoretische Grenzen erreicht.

Aus diesem Grund ist die hohe Volumenkonsistenz genauso wichtig wie die optische Verschreibung.

Automatisierte MTF-Sortierung, aktive Ausrichtung, Temperaturkompensationsdesign und präzise Formsteuerung sind keine „Premium-Extras“ mehr. Sie sind Überlebensvoraussetzungen für eine skalierbare Schwarzlichtproduktion.

Und ehrlich gesagt scheitern hier viele ultra-kostengünstige Optiken in der Praxis stillschweigend.

Nicht im Labor.
Nicht in Marketing-Demos.
Aber sechs Monate später in realen Outdoor-Umgebungen.

Schwarzlichtüberwachung katapultiert das Objektivdesign in eine neue Ära

Der Wandel hin zu:

• 5MP+
• KI-Analyse
• Vollfarb-Nachtaufnahmen
• Edge-KI-Verarbeitung
• Intelligente Verkehrssysteme
• autonome Sicherheitsroboter

… zwingt die Objektivtechnik dazu, sich schneller weiterzuentwickeln, als viele erwartet haben.

Denn sobald Sensoren eine bestimmte Empfindlichkeitsschwelle überschritten, wurde die Optik wieder zum limitierenden Faktor.

Die Geschichte wiederholt sich.

Und im Moment stehen F1.0-Systeme mit großer Blende im Mittelpunkt dieses Übergangs.

Nicht weil „größere Blende erstklassig klingt“.

Sondern weil die moderne Überwachung zunehmend darauf angewiesen ist, aus praktisch keinem Licht verwertbare visuelle Informationen zu gewinnen.

Das ist zunächst einmal eine optische Herausforderung.

Alles andere kommt später.
