F1.0 vs. IR: Welches Low-Light-Objektiv passt zu Ihrem Projekt?

Als Optikingenieur beiShanghai Silk Optical, mein Alltag besteht darin, gegen Brechungsindizes zu kämpfen, bei MTF-Kurven um Bruchteile eines Prozents zu kämpfen und über Rohstoffrechnungen zu streiten. Ich sehe, dass viel zu viele Produktlinien bei Feldtests scheitern, weil ein Beschaffungsteam ein generisches Verkaufsargument auf den Punkt gebracht hat. „F1.0 ist die Zukunft“, sagen sie Ihnen. Oder „IR ist billig und unzerstörbar.“

Kaufen Sie sich nicht auf den Hype ein. Optisches Design ist ein unnachgiebiges Spiel mit physischen Kompromissen. Lassen Sie uns über die Marketing-PPTs hinausblicken und aufschlüsseln, was tatsächlich mit Ihrer Imaging-Pipeline passiert, wenn Sie sich für eines entscheiden.

1. F1.0 „Blacklight“ Vollfarbe: Das Photonenmonster (und seine versteckte Steuer)

Die gesamte Prämisse der aktiven Vollfarbtechnologie bei schlechten Lichtverhältnissen hängt davon abBlende F1.0.

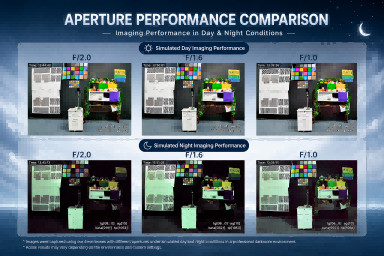

Wenn Sie kein Optik-Freak sind, können Sie hier schnell rechnen: Die F-Zahl ist das Verhältnis der Brennweite des Objektivs zum Durchmesser seiner Eintrittspupille. Jedes Mal, wenn Sie eine Blendenstufe verringern, verdoppelt sich die Lichtmenge, die den Sensor erreicht. Der Wechsel von einem Standard-F2.0-Objektiv zu einem F1.0-Objektiv bedeutet, dass Sie aufgebenviermalmehr Licht auf Ihre CMOS-Pixel.

Im realen Einsatz – beispielsweise bei einem Patrouillen-AMR, der durch ein schwach beleuchtetes Logistikgelände navigiert – bedeutet dies, dass Sie kein störendes, blendendes weißes LED-Blendlicht benötigen, um vollfarbige, kontrastreiche Videos aufzunehmen. Für KI-Modelle, die zur Klassifizierung von Objekten auf chromatische Daten angewiesen sind (z. B. zur Identifizierung der Jackenfarbe eines Verdächtigen oder eines Gefahrenzeichens), ist F1.0 spektakulär.

Aber hier ist der Haken, den Amateur-Anbieter Ihnen nicht verraten: Weit geöffnete Blenden führen zu einem absoluten Chaos bei den optischen Aberrationen.

Wenn Sie die Blende auf F1,0 öffnen, treffen die Lichtstrahlen in unglaublich steilen Winkeln auf die Außenkanten der Linsenelemente. Dies löst zwei massive Probleme aus:

• Hauchdünne Schärfentiefe (DoF):Ihre Fehlertoleranz sinkt auf Millimeter. Wenn sich Ihr mechanisches Gehäuse aufgrund der Sonnenwärme auch nur geringfügig verbiegt, gerät Ihr Ziel völlig aus dem Fokus.

• Zusammenbruch des peripheren MTF:Sphärische Aberration und Koma verwandeln die Ecken Ihres Bildes in eine schlammige, unbrauchbare Suppe.

Um dem entgegenzuwirken, können wir nicht einfach billiges Kugelglas von der Stange verwenden. Wir müssen herumdesignenASP-Elemente (Asphärische Linse).um diese abtrünnigen Randstrahlen wieder in einen einzigen Brennpunkt zu zwingen.

Lassen Sie mich das umformulieren: Es geht nicht nur um die Verwendung asphärischer Formen; es geht um die Materialwahl. Wenn Sie ein billiges F1.0-Objektiv aus Vollkunststoff kaufen, ist dies der FallWillescheitern, sobald die Umgebungstemperatur 40 °C erreicht. Bei Silk Optical stabilisieren wir diese massiven Öffnungen mithilfe von Glas-Kunststoff-Hybridarchitekturen (wie unserer).2G3P oder MultiglasFormulierungen) gepaart mit strengenTemperaturkompensationBauingenieurwesen. Wenn Ihr Anbieter beim Angebot eines F1.0-Objektivs nicht über thermische Drift spricht, lassen Sie es lieber sein.

2. Infrarot-Nachtsicht (IR): Das kostengünstige Arbeitstier (mit einer Wellenlängenfalle)

Auf der anderen Seite des Zauns haben wir traditionelle IR-Beleuchtung (typischerweise gepaart mit aktiven 850-nm- oder 940-nm-IR-LEDs). Objektive in dieser Kategorie – wie unser High-VolumePL071 4MP-8MP 6G GanzglasSerien – sind unglaublich ausgereift, äußerst stabil und äußerst schonend für Ihr Beschaffungsbudget.

Der Hauptvorteil eines IR-Systems istkompromissloser Kontrast. In Umgebungen mit absolutem Null-Lux – unterirdische Tunnel, unbeleuchtete ländliche Gebiete – verwandelt IR die Welt in kontrastreiches Schwarzweiß. Es beseitigt Farbverwirrungen und liefert Edge-KI-Algorithmen gestochen scharfe Profile und Grenzen zum Nachzeichnen.

Allerdings lauert in IR-Setups ein stiller Killer: Focus Shift.

Ein häufiges, frustrierendes Szenario: Ihr Forschungs- und Entwicklungsteam kalibriert tagsüber ein Kamerasystem im Labor. Es sieht unglaublich scharf aus. Die Nacht bricht herein, die aktiven IR-Strahler schalten sich ein und plötzlich sieht es aus, als hätte jemand Fett auf die Linse geschmiert.

„Eigentlich, streichen Sie das – geben Sie nicht der Rauschunterdrückung des Sensors die Schuld. Das ist grundlegende Physik.“

Sichtbares Licht (400–700 nm) und Infrarotlicht (850 nm/940 nm) bewegen sich mit unterschiedlicher Geschwindigkeit durch dasselbe Glasmedium, da sich der Brechungsindex je nach Wellenlänge verschiebt. Wenn Ihre Linsenelemente nicht bewusst dafür optimiert sindIR-Co-Fokus, die Brennebene für sichtbares Licht und die Brennebene für IR-Licht landen in zwei völlig unterschiedlichen Tiefen hinter der Linse.

Um diesen Albtraum zu umgehen, integrieren wirED-Glas (Extra-low Dispersion).Elemente und nutzen komplexe mehrschichtige Breitband-Antireflexbeschichtungen. Darüber hinaus erfolgt die Montage bei unsBoshi Intelligent Technology ParkJede einzelne Einheit durchläuft automatisierte aktive SMA-Ausrichtungsmaschinen (Small Medium Aperture), um die MTF-Reaktion bei mehreren Wellenlängen zu überprüfen. Ohne echte IR-Co-Fokus-Technik ist Ihr Nachtsichtsystem nur ein Glücksspiel.

3. Der Beschaffungsplan: Welcher passt zu Ihrer Matrix?

Lassen Sie uns den Firmenfluch beiseite schieben und ihn in einer konkreten, umsetzbaren Entscheidungsmatrix für Ihr Engineering-Team zusammenfassen.

Betätigen Sie den Auslöser bei F1.0 Blacklight Full Color, wenn:

• Farbe ist nicht verhandelbar:Ihre Software benötigt chromatische Signaturen für Analysen (z. B. Nummernschilderkennung, Verfolgung mehrfarbiger Assets, Extraktion von Gesichtsmerkmalen).

• Aktive Beleuchtung ist verboten:Ihr System wird in Bereichen eingesetzt, in denen helles weißes Licht oder sichtbares Infrarotlicht die Öffentlichkeit stört, Insekten anlockt oder die Tarnung beeinträchtigt.

• Die Genauigkeit der Edge-KI mit hoher Dichte ist von größter Bedeutung:Ihr neuronales Netzwerk erfordert ein maximales Signal-Rausch-Verhältnis (SNR) pro Pixel, ohne auf starke Softwarefilter zur zeitlichen Rauschunterdrückung angewiesen zu sein, die Geisterbilder verursachen.

• Beschaffungsauftrag:Bestehen Sie auf Glas-Kunststoff-Hybrid- oder Ganzglaskonstruktionen mit integrierten ASP-Elementen und dokumentierten Spezifikationen für die thermische Drifttoleranz von -20 °C bis +70 °C.

Bleiben Sie bei Infrarot-Nachtsicht (IR), wenn:

• Das Budget ist streng begrenzt:Sie setzen Tausende von Knotenpunkten ein (z. B. Standard-Lagerüberwachung oder niedrigstufige Stoßfänger für Vakuumroboter) und können die höheren Kosten für mehrere asphärische Glaselemente nicht aufbringen.

• Sie arbeiten in echten Zero-Lux-Umgebungen:Es gibt kein Umgebungslicht oder städtisches Himmelslicht, das erfasst werden muss, sodass ein passives F1.0-Objektiv ohne aktive Weißlichtunterstützung nutzlos ist.

• Geometrie ist wichtiger als Farbe:Ihr System basiert ausschließlich auf geometrischen Konturen, Kantenerkennung oder visionsbasierter SLAM-Raumkartierung.

• Beschaffungsauftrag:Stellen Sie sicher, dass die Objektivspezifikation dies ausdrücklich garantiertIR-Co-FokussierungFähigkeiten und Merkmale robuste interne Flare-Unterdrückung (wie zBlaues Glasoder spezielle Maskierung des hinteren Elements), um den internen IR-Reflex zu blockieren.

Skalierte Präzision ohne Flaum

BeiShanghai Silk OpticalWir glauben nicht daran, Einheitslösungen zu verkaufen. Dank unseres hochmodernen Fertigungszentrums verfügen wir über eine automatisierte Produktionskapazität von mehr als 100 %6 Millionen Linsen pro Monat. Wir schließen die Lücke zwischen optischer High-End-Physik und einer äußerst stabilen globalen Lieferkette, unterstützt vonISO9001:2015UndIATF16949:2016Zertifizierungen für die Automobilindustrie.

Ganz gleich, ob Ihre Forschungs- und Entwicklungsingenieure ein maßgeschneidertes F1.0-Weitwinkelglas für eine autonome Lieferdrohne oder ein äußerst kostenoptimiertes 5-MP-IR-Objektiv für eine industrielle Produktionslinie benötigen, wir liefern zuerst die Rohdaten.

Bringen Sie uns Ihre Sensorspezifikationen und Ihre Chief Ray Angle (CRA)-Anforderungen. Schauen wir uns die tatsächlichen MTF-Kurven an und bauen wir etwas, das im Dreck funktioniert, nicht nur auf einem Whiteboard.
