Ausführliche Produktbeschreibung

1. Parameter

Brennweite und Blende:Feste Brennweite von 13 mm gepaart mit ultraschneller F1.0-Blende. Die große Apertur maximiert die Aufnahme von Infrarotphotonen und verbessert so das Signal-Rausch-Verhältnis für Wärmesensoren erheblich.

Arbeitsspektrum:8–12 μm langwelliges Infrarot (LWIR), das primäre atmosphärische Transmissionsfenster für die passive thermische Erkennung.

Detektorkompatibilität:Passt zu Detektoren mit einer Auflösung von 640 x 512 und einem Pixelabstand von 12 μm und bildet ein diagonales Sichtfeld von 40,7° (horizontal: 32,6°, vertikal: 26,3°) für Beobachtungen im mittleren Bereich.

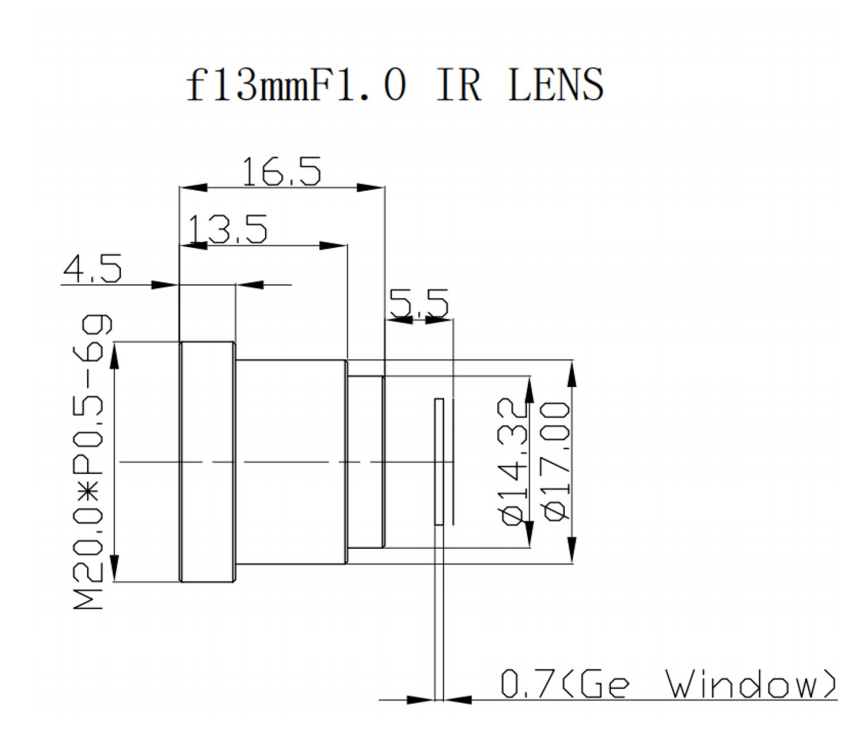

Mechanische und Umgebungsspezifikationen:M20×0,5-Halterung für einfache Montage; Das Frontelement erreicht die Schutzart IP67. Die Betriebstemperatur reicht von -40℃ bis +80℃ und passt sich an extrem kalte und heiße Außenszenarien an. Der Fokusbereich reicht von 1 m bis unendlich und unterstützt sowohl nahe als auch entfernte thermische Ziele.

Optischer Index:≥86 % Gesamtdurchlässigkeit, ≥75 % relative Beleuchtung; Verzerrung kontrolliert innerhalb von ≤-1,5 %. Freiliegende Optiken verfügen über eine Antireflexionsbeschichtung (AR), um den Reflexionsverlust an der Oberfläche zu reduzieren.

2. Leistungsvorteile

Überragende Wärmeempfindlichkeit bei schwachem Licht:Die große Blende F1.0 sammelt im Vergleich zu Infrarotobjektiven mit niedrigerer F-Zahl weitaus mehr Infrarotenergie und verbessert so die Bildschärfe bei großen Erkennungsabständen.

Eausgezeichnet optische Gleichmäßigkeit:Eine hohe relative Ausleuchtung sorgt für eine gleichmäßige Helligkeit im gesamten Bildrahmen und vermeidet dunkle Ecken. Bei geringer Verzerrung bleibt die wahre Zielgeometrie für Messung und Erkennung erhalten.

Hohe spektrale Effizienz:Die AR-Beschichtung mit einer Durchlässigkeit von ≥86 % minimiert den Infrarot-Energieverlust und schöpft das Potenzial ungekühlter Wärmedetektoren voll aus.

Robuste Anpassungsfähigkeit an die Umwelt:Das wasser- und staubdichte IP67-Design der Frontlinse macht bei vielen Installationen den Bedarf an zusätzlichen externen Schutzfenstern überflüssig. Der große Temperaturbereich verhindert Defokussierung und Leistungsverlust bei extremen Umgebungstemperaturen.

Kompakt integrierbar:Die standardmäßige M20×0,5-Halterung ermöglicht die nahtlose Integration in miniaturisierte Wärmebildkameras, die von Systempartnern entwickelt wurden.

3.Anwendungsfelder

Grenzsicherung & Perimeterüberwachung:Wärmeüberwachung im Außenbereich zur Einbrucherkennung bei Tag und Nacht.

Industrielle vorausschauende Wartung:Erkennen Sie Überhitzungsfehler an Energieanlagen, Maschinen und Rohrleitungen.

Wärmebildkamera für Kraftfahrzeuge:Nachrüstbare Infrarot-Nachtsicht-Fahrassistenzsysteme.

Unbemannte Systeme:Thermische Nutzlasten für kleine UAVs, unbemannte Bodenfahrzeuge für Suche und Rettung.

Brandschutz & Waldüberwachung:Frühzeitige Identifizierung versteckter Brandherde.

Gebäudeenergieaudit:Thermische Inspektion auf Wärmeverlust, Luftlecks und Isolationsfehler.

Meeresüberwachung:Erkennung maritimer Ziele bei Tag und Nacht bei Nebel.

ShangHai SILK Optical Technology CO., LTD bietet diese Serie von LWIR-Wärmebildobjektiven mit standardisierter Qualitätskontrolle und anpassbarem Service-Support an, um den Massenproduktionsanforderungen von Wärmebildherstellern weltweit gerecht zu werden.
