M17 9,1 mm Wärmebildobjektiv

Produktbeschreibung

Dieses von BOSHI Optical Technology hergestellte, ungekühlte Premium-Wärmebildobjektiv bietet zuverlässige optische Leistung für kompakte tragbare Wärmebildkameras. Dieses Langwellen-Infrarotobjektiv mit einer Brennweite von 9,1 mm verfügt über eine extrem große F1,0-Blende und passt perfekt zum 12-μm-Detektor mit 640 x 512 Pixeln. Mit HD-Beschichtung und IP67-Frontelementschutz sorgt es für eine stabile Leistung über einen weiten Temperaturbereich für den Einsatz im Freien bei jedem Wetter. Es dient als idealer optischer Kern für industrielle Überwachung, Sicherheitsinspektion und verschiedene Feldanwendungsszenarien und bietet eine hohe Durchlässigkeit, gute relative Ausleuchtung und gut kontrollierte Verzerrung, um eine klare Wärmebilderfassung zu unterstützen.

Ausführliche Produktbeschreibung

Parameter

1. Optische Leistungsparameter. Dieses Langwellen-Infrarotobjektiv verfügt über eine Brennweite von 9,1 mm und eine Blende von F1,0. Seine Arbeitswellenlänge deckt das langwellige Infrarotband von 8–12 μm ab. Das diagonale Sichtfeld erreicht 62,4 Grad, das horizontale Sichtfeld erreicht 48,1 Grad und das vertikale Sichtfeld erreicht 38,5 Grad. Dieses große Sichtfeld unterstützt großflächige Beobachtungsaufgaben. Das Design mit großer Apertur sammelt unter komplexen Umgebungsbedingungen ausreichend Infrarotstrahlung für eine stabile Wärmebildgebung.

2. Detektoranpassungsparameter. Entwickelt vonBOSHI OptischTechnologie: Dieses ungekühlte Wärmebildobjektiv ist für 640×512-Detektoren mit 12 μm Pixelabstand optimiert. Seine optische Struktur passt zu den gängigen kompakten Wärmesensormodulen auf dem Markt. Der optische Fußabdruck richtet sich präzise auf die Zieloberfläche des Detektors aus, wodurch die Auflösung des Detektors voll ausgenutzt wird und Bildvignettierung oder Auflösungsverluste aufgrund von Fehlanpassungen vermieden werden.

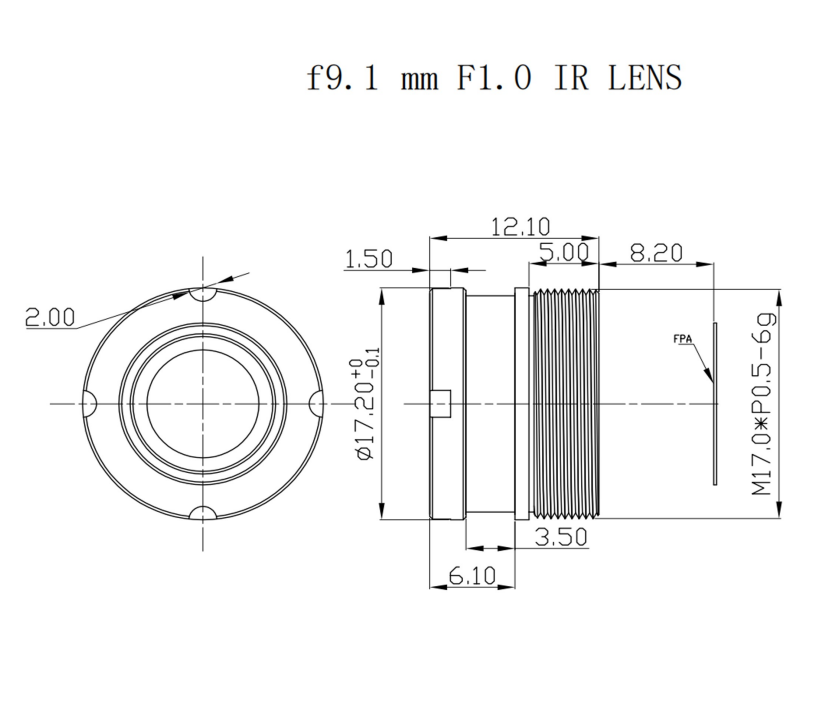

3. Mechanische und Umgebungsparameter. Das Objektiv verfügt über einen M17×0,5-Gewindeanschluss für eine einfache mechanische Montage. Sein Fokusbereich reicht von 3 Metern bis unendlich und erfüllt damit die Erkennungsanforderungen sowohl für Ziele im Nah- als auch im Fernbereich. Der Betriebstemperaturbereich reicht von -40℃ bis +80℃, um verschiedenen extremen Klimabedingungen gerecht zu werden. Das vordere optische Element erreicht die Schutzart IP67, um das Eindringen von Staub und Wasser zu verhindern.

4. Optische Qualitätsmetriken. Die optische Durchlässigkeit dieser thermischen Linse beträgt nicht weniger als 90 Prozent. Die relative Beleuchtung bleibt über 84 Prozent und der Verzerrungswert bleibt unter minus 10 Prozent. Freiliegende optische Flächen werden mit einer HD-Beschichtung behandelt. Eine hohe Durchlässigkeit verringert den Verlust des Infrarotsignals. Eine gute relative Ausleuchtung gewährleistet eine gleichmäßige Helligkeit für das Vollformatbild. Die kontrollierte Verzerrung reduziert die durch das Weitwinkel-Sichtfeld verursachte Bildverzerrung.

Leistungsvorteile

1. Vorteil der extrem großen F1.0-Blende. Die große F1.0-Blende dieses Langwellen-Infrarotobjektivs erfasst mehr Infrarotstrahlungsenergie. Die Bildempfindlichkeit und der effektive Erkennungsabstand werden in Umgebungen mit niedrigen Temperaturen und geringer Strahlung deutlich verbessert. Die BOSHI Optical Technology führt wiederholte optische Simulationen für die Aperturstruktur durch, um die Lichtaufnahmekapazität und die Aberrationskontrolle auszugleichen.

2. Hohe Durchlässigkeit und HD-Beschichtungsvorteil. Die HD-Beschichtung auf freiliegenden Oberflächen sorgt für eine optische Durchlässigkeit von über 90 Prozent für dieses ungekühlte Wärmebildobjektiv. Die Beschichtung unterdrückt wirksam Oberflächenreflexionen, erhöht den Bildkontrast und reduziert Geisterbildstörungen. Während der Übertragung geht weniger Infrarotenergie verloren und mehr gültige Infrarotsignale gelangen in den 640×512 12μm-Detektor.

3. Hervorragender Kantenbeleuchtungsvorteil. Eine relative Beleuchtung von mehr als 84 Prozent sorgt für eine gleichmäßige Helligkeit über den gesamten Bildrahmen. Bei vielen Weitwinkel-Wärmeglasprodukten ist an den Rahmenkanten ein deutlicher Dark-Corner-Effekt zu erkennen. Dieses Objektiv behebt diesen Mangel durch Optimierung des optischen Layouts und garantiert klare Details für Randbeobachtungszonen.

4. IP67-Frontend-wasserdichter struktureller Vorteil. Das vordere optische Element erfüllt die Schutzart IP67. Staub und Wasserspritzer können die inneren optischen Teile nicht beschädigen. Benutzer können dieses Wärmebildobjektiv für Arbeiten im Freien bei jedem Wetter ohne zusätzliche Schutzgehäuse einsetzen. Dieses Strukturmerkmal senkt die Systemintegrationskosten für Terminal-Wärmekameraausrüstung.

5. Breiter Vorteil der Temperaturanpassungsfähigkeit. Dieses Wärmebildobjektiv mit einer Brennweite von 9,1 mm sorgt für eine stabile Abbildungsleistung von -40 °C bis +80 °C. Es verfügt über einen wirksamen Mechanismus zur Unterdrückung thermischer Defokussierung. Die thermische Defokussierung bleibt bei starken Änderungen der Umgebungstemperatur auf einem niedrigen Niveau, sodass mit diesem Objektiv ausgestattete Geräte nicht häufig manuell nachfokussiert werden müssen.

6. Vorteil der kompakten M17×0,5-Montageschnittstelle. Die M17×0,5-Gewindebefestigung nimmt nur wenig Einbauraum ein. Es bietet großen Komfort bei der Integration von Miniatur-Wärmebildkameras, UAV-Wärmebild-Nutzlastobjektivgeräten und tragbaren Wärmebildgeräten. Volumen und Gewicht des Endprodukts können ohne Einbußen bei der optischen Leistung gut reserviert werden.

Anwendungsbereich

1. Sicherheits- und Perimeterüberwachungsszenarien. Dies ungekühltWärmebildobjektivGeeignet für die Grenzverteidigung im Freien, die Überwachung des Fabrikgeländes und Frühwarnaufgaben an unbeaufsichtigten Standorten. Es erkennt Eindringlingsziele bei völliger Dunkelheit. Basierend auf der umfangreichen Projekterfahrung von BOSHI Optical Technology fungiert dieses Langwellen-Infrarotobjektiv als zentrale optische Komponente für viele Frühwarn-Wärmebildkameraprodukte für den Umkreis.

2. Industrielle prädiktive Wartungsszenarien. Mit dieser thermischen Linse ausgestattete Wärmekameras führen thermische Inspektionen für elektrische Geräte, Überwachung der Rohrleitungstemperatur und Diagnose mechanischer Überhitzungsfehler durch. Betreiber erkennen versteckte Anlagenrisiken im Voraus anhand erfasster Temperaturverteilungsdaten, um eine vorausschauende Wartung durchzuführen und unerwartete Abschaltverluste zu reduzieren.

3. Nutzlastszenarien unbemannter Luftfahrzeuge. Dieses Langwellen-Infrarotobjektiv unterstützt thermische Luftaufnahmen, Waldbrandverhütung sowie Such- und Rettungseinsätze. Die kompakte M17×0,5-Halterung passt sich dem begrenzten Installationsraum von thermischen UAV-Nutzlastlinsengeräten an. Der IP67-Schutz sorgt für einen stabilen Betrieb unter Außenluftbedingungen und das große Sichtfeld unterstützt die Bodenabtastung über große Entfernungen.

4. Szenarien für tragbare Wärmebildgeräte. Dieses Wärmebildobjektiv eignet sich für tragbare Wärmebildkameras zur Brandbekämpfung, Notfallrettungsausrüstung und Geräte zur Erkennung von Energieverlusten in Gebäuden. Handheld-Produkte stellen strenge Anforderungen an das Volumen und Gewicht der Komponenten. Dieses kompakte, ungekühlte Wärmebildobjektiv passt zum Design von Handgeräten und liefert zuverlässige Wärmebildergebnisse für Außendienstmitarbeiter.

5. Am Fahrzeug montierte Wärmebildszenarien. Dieses Langwellen-Infrarotobjektiv unterstützt die Nachtsicht im Automobilbereich und die Zusatzbildgebung beim Fahren im Gelände. Es liefert eine gültige Bildausgabe bei völliger Dunkelheit und hilft dem Fahrer, Straßenhindernisse und potenzielle Gefahren zu erkennen. Die Schutzart IP67 bewältigt komplexe Wetterbedingungen während des Fahrzeugbetriebs.

6. Szenarien zur Tierbeobachtung und Umweltüberwachung. Dieses Wärmebildobjektiv unterstützt die Überwachung der Tierpopulation, die Frühwarnung von Waldbränden und die ökologische Forschung im Freien. Es erfasst Wärmestrahlungssignale von Wildtierzielen ohne zusätzliche Lichtquelle. IP67-Schutz und große Temperaturanpassungsfähigkeit unterstützen einen stabilen Betrieb in offenen, wilden Umgebungen.
