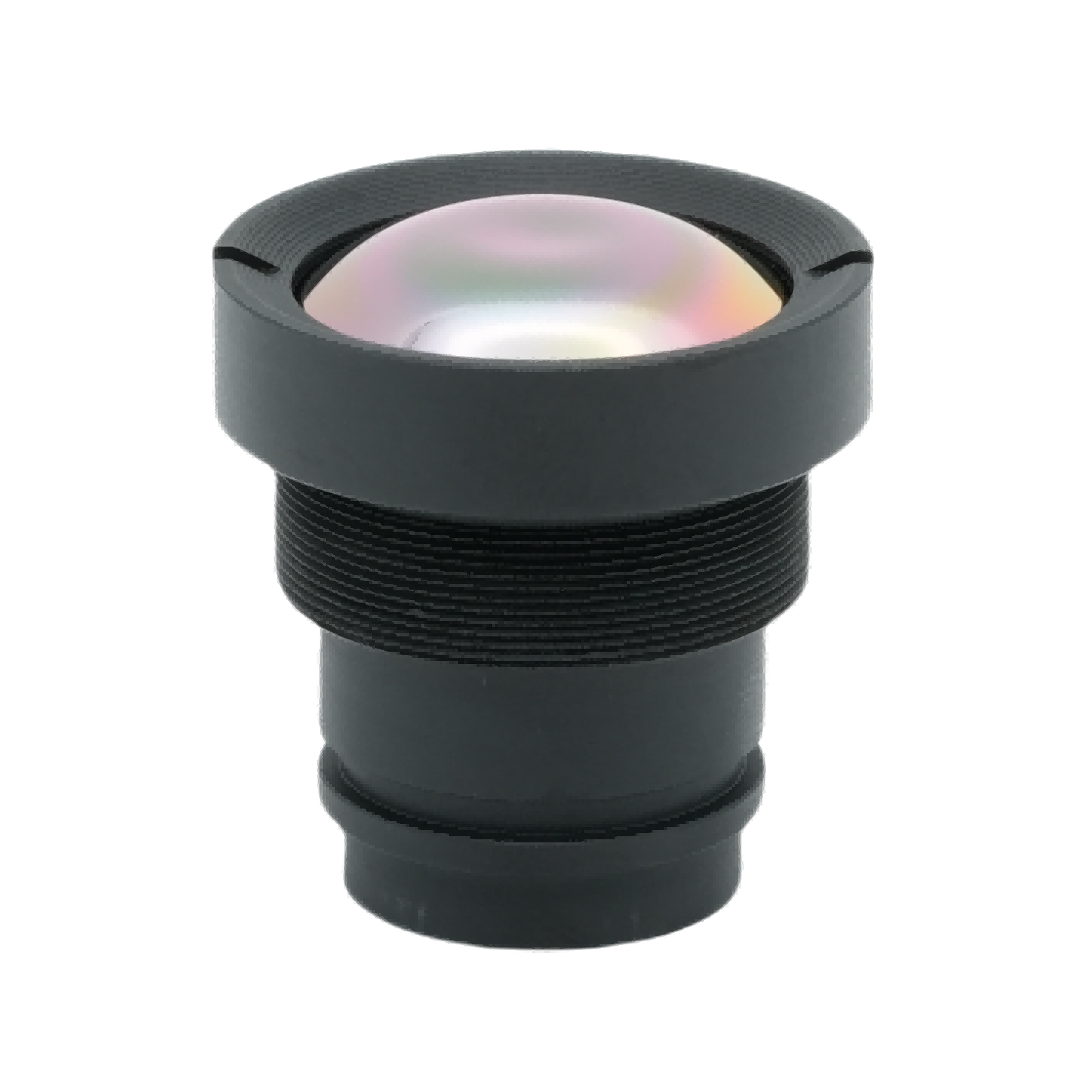

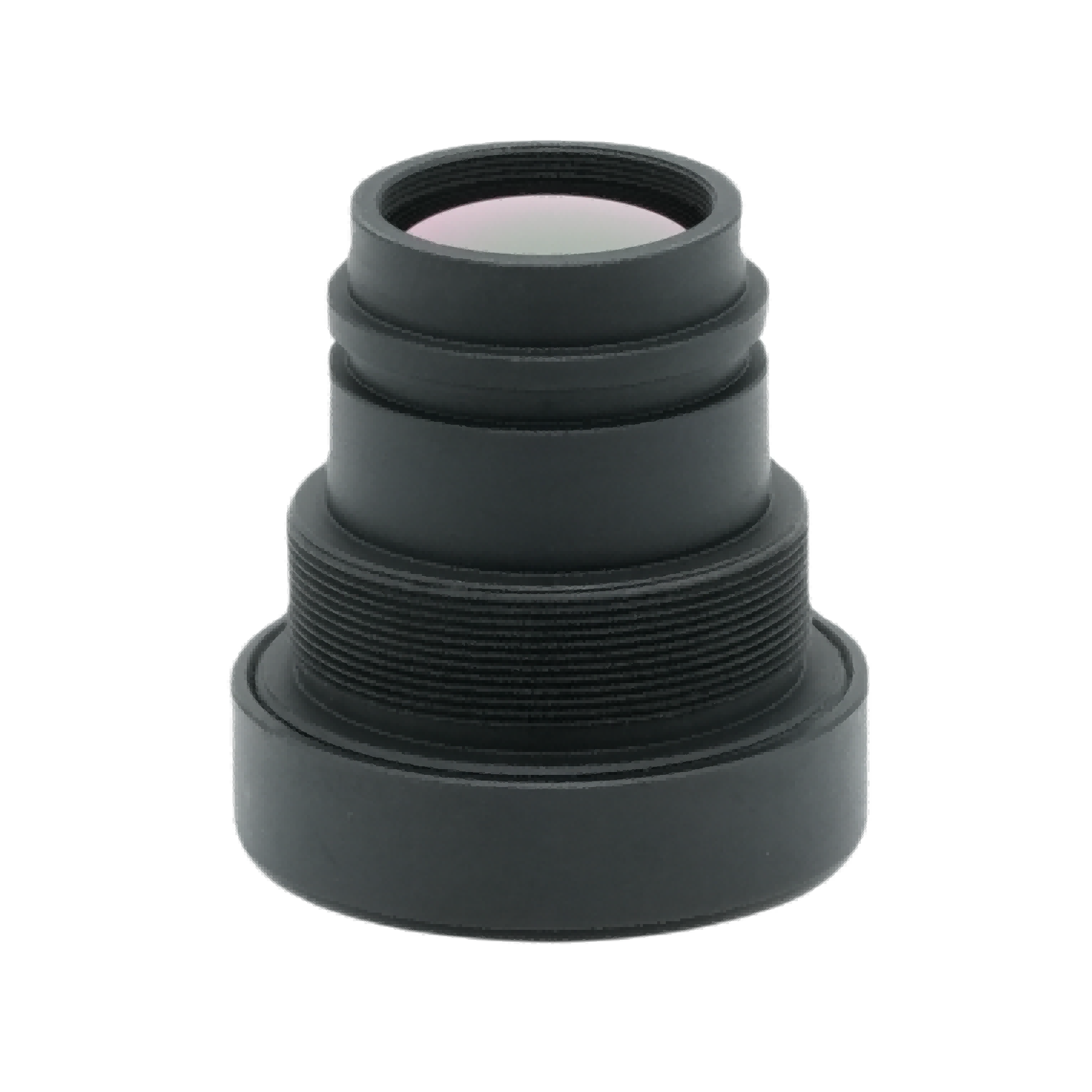

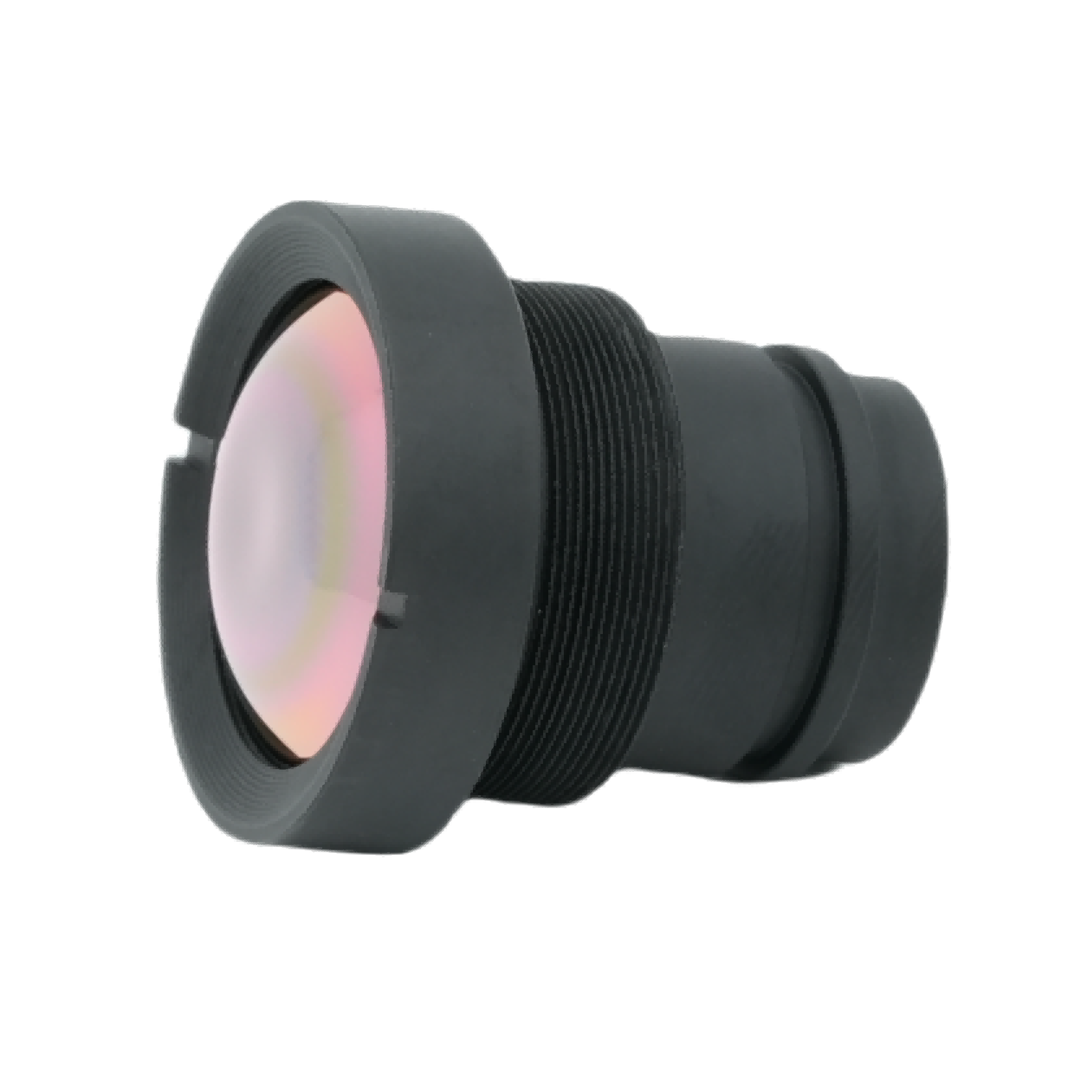

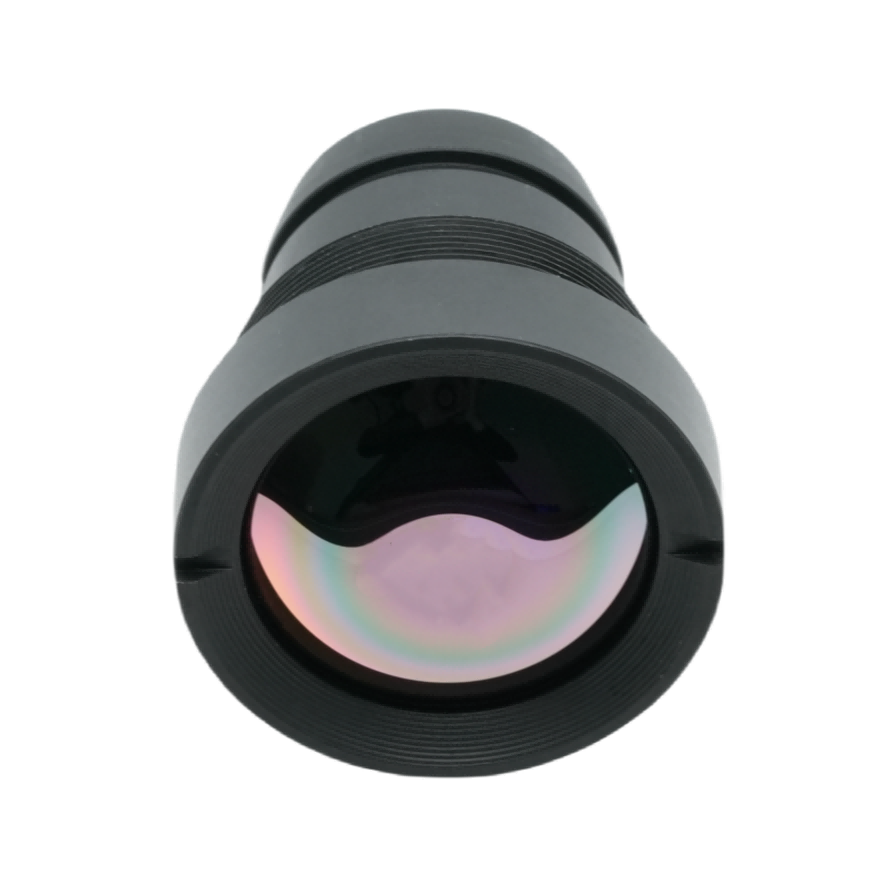

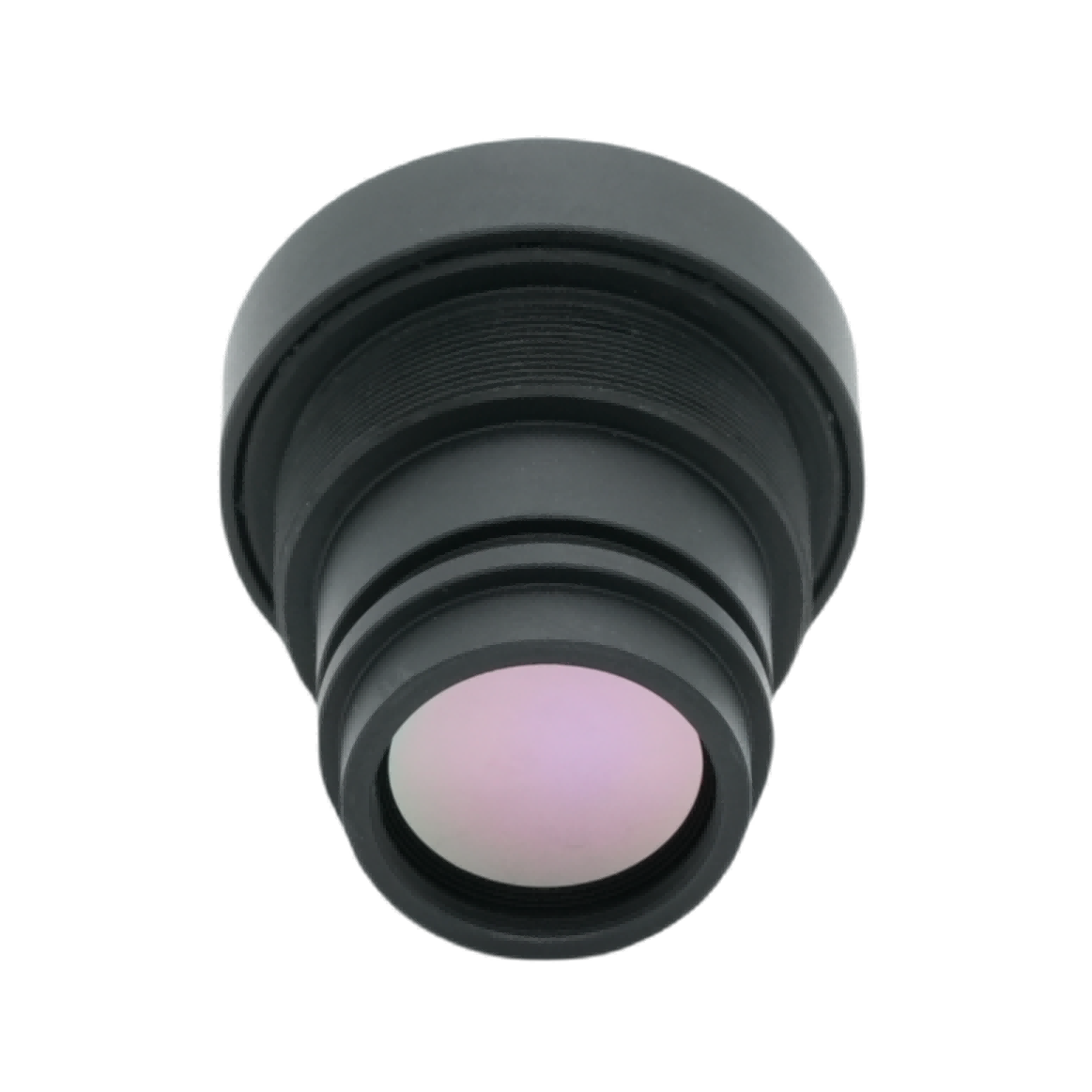

M22 4,1 mm Wärmebildobjektiv

Produktbeschreibung

Hergestellt und geliefert vonBOSHI OptischTechnologie, diese F1.0 4,1 mm BrennweiteWärmebildobjektivist ein Ultraweitwinkel-Infrarotobjektiv, das für ungekühlte Infrarot-Brennebenen-Arrays mit einer Auflösung von 640 x 512 und 12 μm Pixeln optimiert ist. Diese thermische Infrarotlinse verfügt über eine fortschrittliche freiliegende AR-Antireflexionsbeschichtung, um eine Infrarotdurchlässigkeit von über 88 Prozent zu erreichen. Als professionelles optisches Infrarotobjektiv, das von BOSHI Optical Technology entwickelt wurde, verfügt das Gerät über einen IP67-Frontlinsenschutz, eine ca. 25 Gramm leichte Bauweise und zuverlässige optische Stabilität bei weiten Temperaturbereichen. Es kann eine reibungslose Integration in kompakte ungekühlte Wärmebildkamerasysteme erreicht werden. Sein breites FOV-Layout bietet eine umfassende Szenenabdeckung zur Anpassung an vielfältige Wärmebild-Einsatzszenarien und sorgt für ein ausgewogenes Verhältnis von geringem Gewicht und praktischer Bildleistung für kleine Wärmebild-Hardwaregeräte.

Ausführliche Produktbeschreibung

Parameter

1. Optische Spezifikationen

Dieses optische Infrarotobjektiv verfügt über eine Brennweite von 4,1 mm und eine extrem große Blende von F1,0. Die extrem große Blende verbessert die Aufnahmekapazität für Infrarotlicht erheblich. Diese optische Leistung ist die Hauptgarantie für die klare Bildausgabe dieses thermischen Infrarotobjektivs unter Betriebsbedingungen mit niedrigen Temperaturen und geringer Strahlungsintensität.

2. Detektoranpassung

BOSHI Optical Technology entwickelt dieses Objektiv für die Kombination mit Infrarotdetektoren mit einer Auflösung von 640 x 512 und 12 μm Pixeln. Es bietet eine hohe Kompatibilität mit gängigen ungekühlten Wärmesensorformaten. Die gut abgestimmten Hardware-Eigenschaften eliminieren Bildabweichungen, die durch nicht übereinstimmende Bedingungen zwischen Objektiv und Sensorchip verursacht werden.

3. Sichtfeld

Das Objektiv unterstützt ein breites Sichtfeld von 130 Grad diagonal, 102 Grad horizontal und 83 Grad vertikal. Die Ausrüstung ermöglicht eine großflächige Szenenabdeckung ohne zusätzliche mechanische Abtastbaugruppen. Diese Eigenschaft vereinfacht das gesamte mechanische Strukturdesign von Wärmebildgeräten.

4. Konzentrieren Sie sich auf die Leistung

Der kontinuierliche Fokusbereich reicht von 0,5 Meter bis unendlich. Die Fokusleistung gleicht Inspektionsvorgänge im Nahbereich und Überwachungsaufgaben über große Entfernungen aus. Es erweitert die nutzbare Entfernungsgrenze dieses Objektivs mit einer Brennweite von 4,1 mm für den tatsächlichen Einsatz vor Ort.

5. Umwelt- und mechanischer Index

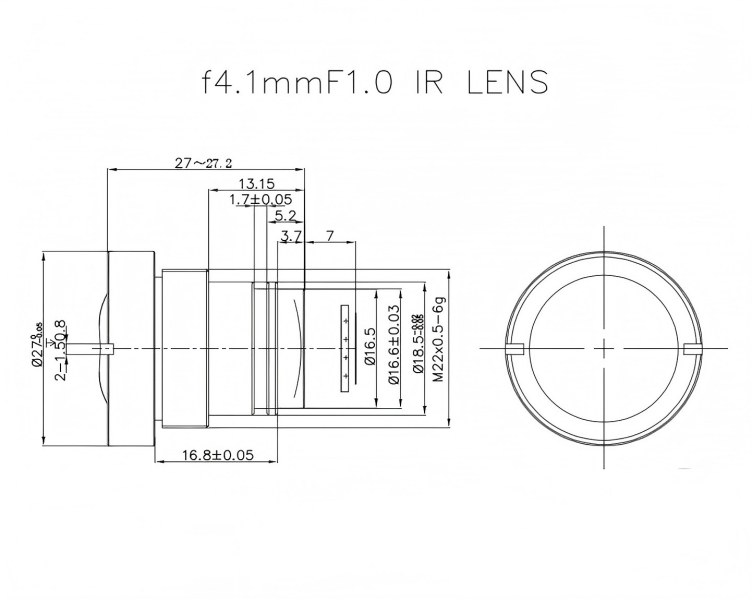

Der Betriebstemperaturbereich reicht von minus 40 Grad Celsius bis plus 80 Grad Celsius. Die Oberfläche der vorderen Linse erreicht den wasserdichten und staubdichten IP67-Standard. Es verwendet eine M22×0,5-Montage-Standardgewindeschnittstelle, um die Montagearbeit zu rationalisieren. Das Nettogewicht liegt bei etwa 25 Gramm, was eine günstige Voraussetzung für die Entwicklung leichter Ausrüstungsprodukte darstellt.

6. Bildqualitätsindikatoren

Mit einer AR-Antireflexionsbeschichtung beträgt die optische Durchlässigkeit mehr als 88 Prozent. Die relative Beleuchtung bleibt über 80 Prozent. Der Verzerrungswert bleibt unter 45 Prozent. Diese Gruppe von Indikatoren sorgt für ein gutes Gleichgewicht zwischen der Weitwinkel-Bildqualität und der realen Bildqualität des optischen Infrarotobjektivs.

Leistungsvorteile

1. Hervorragende Wärmeempfindlichkeit bei schwachem Licht

Die maximale Blendenöffnung von F1.0 erhöht die Effizienz der Strahlungsenergiesammlung. Bei Arbeiten in einer dunklen und strahlungsarmen Umgebung kann dieses thermische Infrarotobjektiv den Wärmebildkontrast spürbar steigern. Es verringert die Wahrscheinlichkeit von Bildunschärfe, wenn das Infrarotsignal des Ziels schwach wird, und liefert eine stabile Bildgrundlage für die Beobachtung von Szenen mit geringer Strahlung.

2. Ultraweite Szenenabdeckung

Das 130 Grad diagonale breite Sichtfeld ermöglicht die Überwachung eines erweiterten räumlichen Bereichs mit einer einzigen Hardwareeinheit. Projektumsetzer können die Gesamtzahl der für die Vollflächenüberwachung benötigten Wärmebildkameras entsprechend reduzieren. Diese Änderung bringt eine direkte Reduzierung des Gesamtaufwands für den Anlagenbau mit sich. Die optische BOSHI-Technologie optimiert den optischen Weg, um eine brauchbare Bildqualität bei so großen Betrachtungswinkeln zu gewährleisten.

3. Zuverlässige Bildgleichmäßigkeit

Eine relative Beleuchtung von mehr als 80 Prozent verringert effektiv das Problem der Vignettierung. Der Bildrahmen sorgt für eine gleichmäßige Helligkeit in allen Bereichen. Eine Transmission von über 88 Prozent reduziert den Infrarot-Energieverlust innerhalb der optischen Übertragungsstrecke. BOSHI Optical Technology implementiert eine wiederholte Kalibrierung für diese optische Infrarotlinse. Durch die Kalibrierungsarbeiten wird eine stabile Bildausgabe auch bei längerem Dauerbetrieb gewährleistet.

4. Robuste Anpassungsfähigkeit an die Umwelt

Der IP67-Frontlinsenschutz und der große Temperaturbereich ermöglichen einen stabilen Betrieb bei Regen, Staub, extremer Kälte und hoher Hitze. Die thermische Infrarotlinse erfordert keine häufigen manuellen Wartungsarbeiten. Es eignet sich für die Installation im Freien und für raue industrielle Einsatzszenarien.

5. Kompakte Struktur für bequeme Integration

Das 25 Gramm leichte Gehäuse und die standardmäßige M22×0,5-Halterung verringern die mechanischen Konstruktionsschwierigkeiten für miniaturisierte Wärmebildgeräte. Produktentwickler können den Aufwand für Strukturänderungen im Rahmen des Produktintegrationsprozesses reduzieren. Es verkürzt den Forschungs- und Entwicklungszyklus für thermische Terminal-Hardware.

6. Vielseitige Fokusanpassungskapazität

Die minimale Fokussierentfernung von 0,5 Metern unterstützt die Zielerkennung im Nahbereich. Im Vergleich zu reinen Objektivlösungen mit festem Fokus für große Entfernungen erweitert dieses Produkt mit einer Brennweite von 4,1 mm den Anwendungsbereich. Es erfüllt die Anforderungen verschiedener praktischer Projekte an die Beobachtung unterschiedlicher Entfernungen.

Anwendungsfelder

1. Überwachung der Perimetersicherheit

Dieses optische Infrarotobjektiv mit weitem Sichtfeld bietet Weitwinkel-Wärmeüberwachungskapazität für Fabrikgelände, Parkzonen, Grenzregionen und Wohngebiete. Es erledigt Einbruchmeldeaufgaben rund um die Uhr ohne sichtbaren Lichteinfall. Die Überwachung der Perimetersicherheit zählt zu den Kernanwendungsgebieten der Produktserien von BOSHI Optical Technology.

2. Industrielle thermische Inspektion

Die thermische Infrarotlinse unterstützt die Überwachung der Gerätetemperatur, die Fehlerdiagnose im Schaltschrank, die Überprüfung thermischer Lecks in Rohrleitungen und Sicherheitspatrouillenarbeiten im Werk. Das Personal vor Ort kann ungewöhnliche Wärmequellen rechtzeitig entdecken, um mögliche Arbeitssicherheitsvorfälle zu verhindern. Die Auflösungsanpassungsfunktion von 640 x 512 garantiert eine feine thermische Detailerfassung bei industriellen Inspektionsmissionen.

3. Intelligente Transport- und Fahrzeugvision

Benutzer können das Objektiv für thermische Nachtsicht- und Straßenverkehrsüberwachungsarbeiten im Automobilbereich einsetzen. Bei Nebel, Nacht und schlechter Sicht unterstützt die 12-μm-Pixelanpassungsleistung die Identifizierung von Fußgängern und Hindernissen. Es verbessert das Sicherheitsgarantieniveau für intelligente verkehrsbezogene Systeme.

4. Nutzlast unbemannter Systeme

Diese infrarotoptische Linse ist nur 25 Gramm leicht und dient als leichte thermische Nutzlast für unbemannte Luftfahrzeuge, Roboter und unbemannte Bodenfahrzeuge. Es führt Such- und Rettungsaktivitäten, die Überwachung des Waldbrandrisikos und Geländepatrouilleneinsätze durch. Die M22×0,5-Halterung bietet einen schnellen Montagevorteil für die Nutzlastmontage unbemannter Plattformen.

5. Öffentliche Sicherheit und Notfallrettung

Bei der thermischen Positionierung bei der Brandbekämpfung sowie bei Such- und Rettungseinsätzen eignet sich das Objektiv gut für dunkle, rauchige oder sichtbehinderte Umgebungen. Wärmesignale können teilweise Rauchstörungen durchdringen und den Zielort lokalisieren. Das große Sichtfeld hilft den Einsatzkräften, bei Notfalleinsätzen schnell großflächige Standortscans durchzuführen.

6. Landwirtschafts- und Umweltüberwachung

Betreiber nutzen diese thermische Infrarotlinse, um Vegetationstemperaturanalysen, die Beobachtung wildlebender Tiere und die Verfolgung der Wärmeverteilung in der Umgebung durchzuführen. Es liefert valide Datenunterstützung für landwirtschaftliche Studien und ökologische Umweltforschung. Dank der Schutzart IP67 eignet sich das Objektiv für Langzeitbeobachtungsaufgaben im Freien.
