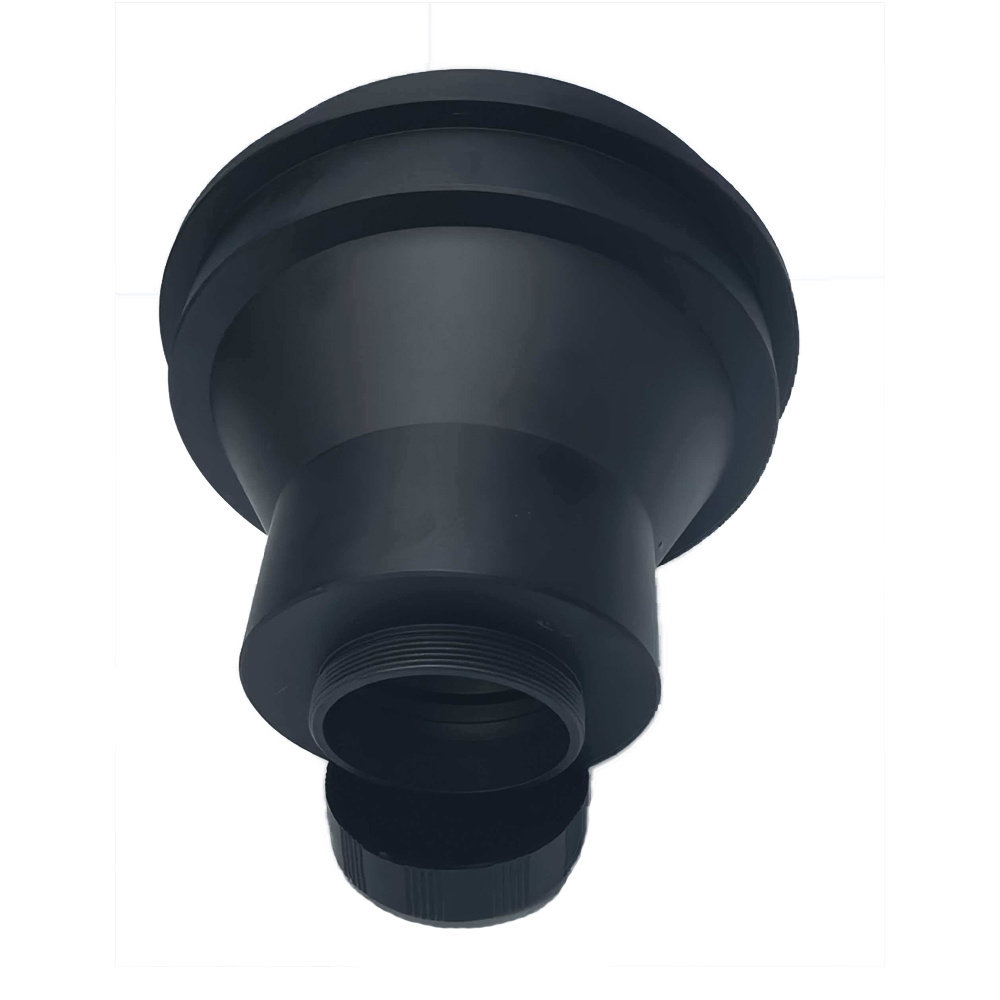

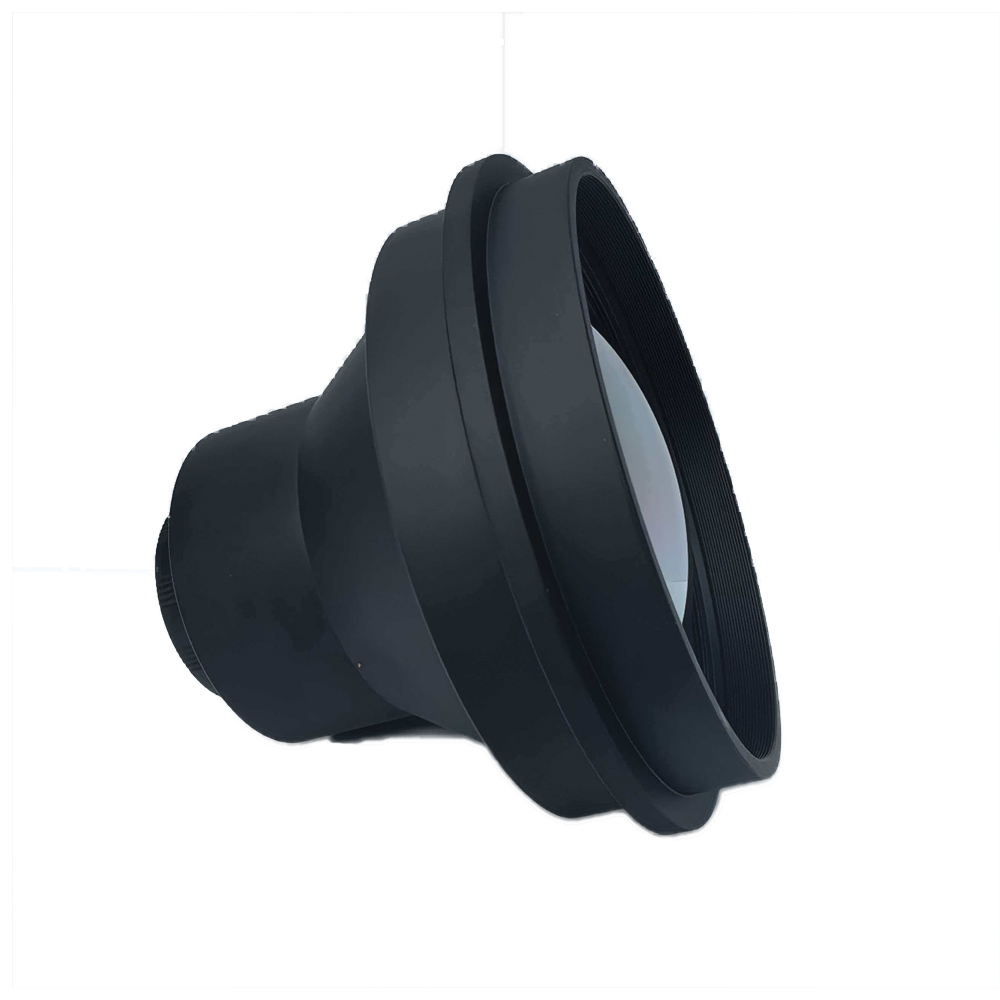

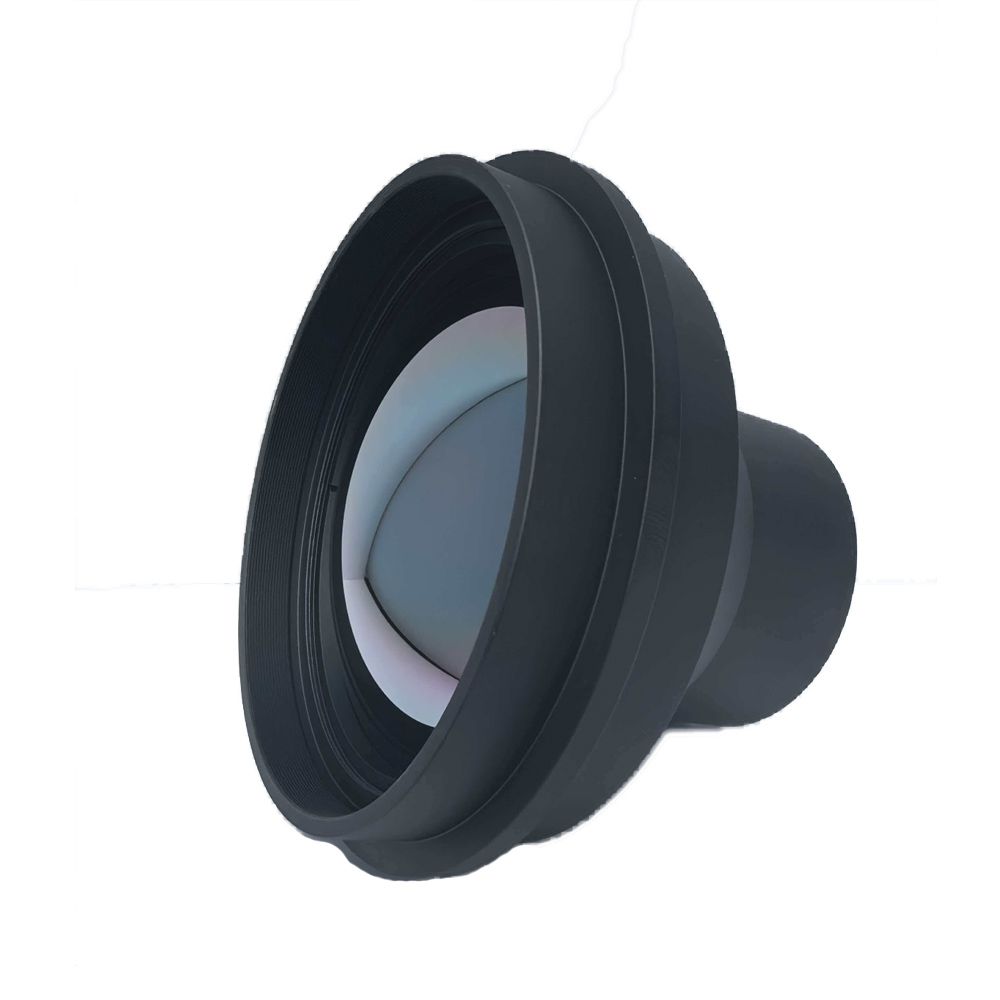

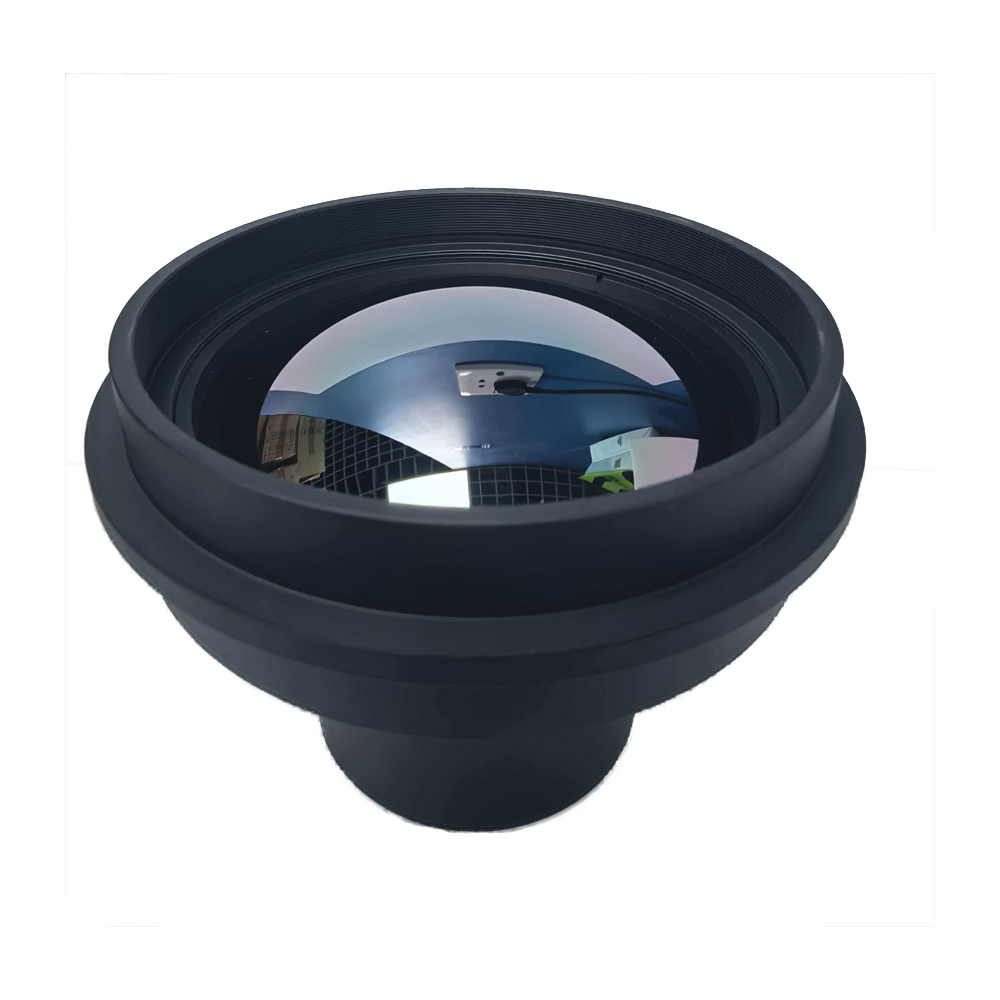

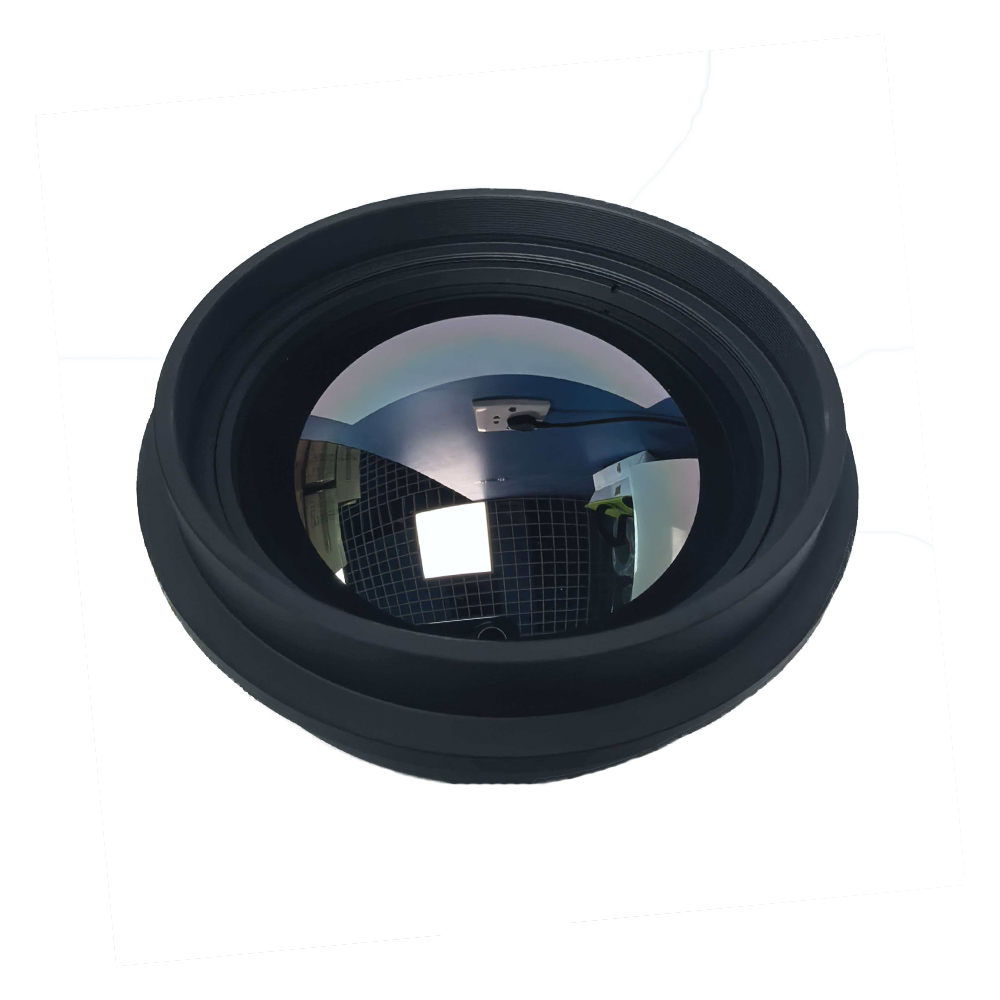

Wärmebildobjektiv mit 75 mm Brennweite

Kurzbeschreibung des Produkts

Diese Höchstleistung75-mm-Wärmebildobjektivwird unabhängig entwickelt und hergestellt vonBOSHI OptischTechnologie. Dieses Wärmebildobjektiv ist für die Kombination mit 640 x 512 thermischen 17-μm-Infrarotdetektoren optimiert, um eine hochauflösende langwellige Infrarotbildausgabe zu erzielen. Es verfügt über ein F1.0-Design mit großer Blende. Diese optische Athermalisierungslinse liefert einen gleichmäßigen optischen Athermalisierungseffekt ohne zusätzliche elektrische Fokussierbaugruppen und sorgt für eine gleichbleibende Bildqualität bei extremen Arbeitstemperaturen von 40 Grad unter Null bis zu 80 Grad Celsius. Ausgestattet mit einer hochauflösenden, freiliegenden Optikbeschichtung erreicht das Objektiv eine Durchlässigkeit von bis zu 88 Prozent und eine relative Ausleuchtung von über 96 Prozent, um eine gleichmäßige Helligkeitsverteilung für das gesamte Sichtfeld zu erreichen. Der Verzerrungswert wird auf 0,85 Prozent eingestellt, um geometrische Abweichungen der aufgenommenen Bilder zu reduzieren. Es verwendet den M34-Montagestandard, um schnelle und stabile Montagearbeiten zu unterstützen. Die Schutzart IP67 des Frontelements bietet hervorragende Staub- und Feuchtigkeitsbeständigkeit. Mit einem Nettogewicht von rund 475 Gramm unterstützt dieses kompakte IR-Objektiv die nahtlose Integration mehrerer Infrarot-Beobachtungsgeräte. Die von BOSHI Optical Technology implementierte strenge Qualitätskontrolle in der Produktion macht dieses Langwellen-Infrarotobjektiv zu einer zuverlässigen optischen Kernkomponente für thermische Beobachtungs- und Überwachungsarbeiten im Freien.

Detaillierte Produktbeschreibung

Parameteranalyse

1. Brennweite und Blende. Dieses Wärmebildobjektiv verfügt über eine Brennweite von 75 mm und eine große Blende von F1,0. Eine größere Blende sammelt mehr Infrarotstrahlungsenergie. Es kann das Signal-Rausch-Verhältnis für die Infrarotbildaufnahme unter schlechten Lichtverhältnissen effektiv verbessern.

2. Detektorkompatibilität. Diese 17-μm-Detektorlinse erzielt einen perfekten Anpassungseffekt mit dem thermisch ungekühlten 640×512-Infrarotdetektor. Es bietet ein horizontales Sichtfeld von 8,3 Grad und ein vertikales Sichtfeld von 6,6 Grad, um den Beobachtungsanforderungen von Szenarien über mittlere bis große Entfernungen gerecht zu werden.

3. Optische Struktur. Die IR-Linse übernimmt das Designschema einer optischen Athermalisierungslinse. Es gleicht das Phänomen der thermischen Defokussierung aus, das durch große Temperaturschwankungen ausgelöst wird, und macht eine motorbetriebene Fokusstruktur überflüssig.

4. Optische Beschichtung und optischer Index. Die hochauflösende, freiliegende Optikbeschichtung sorgt für eine Durchlässigkeit von 88 Prozent. Ein relativer Beleuchtungswert von mehr als 96 Prozent garantiert eine gleichmäßige Helligkeit über den gesamten Bildbereich. Der Verzerrungsindex bleibt bei 0,85 Prozent, um reale Szenenmerkmale für die Bildausgabe wiederherzustellen.

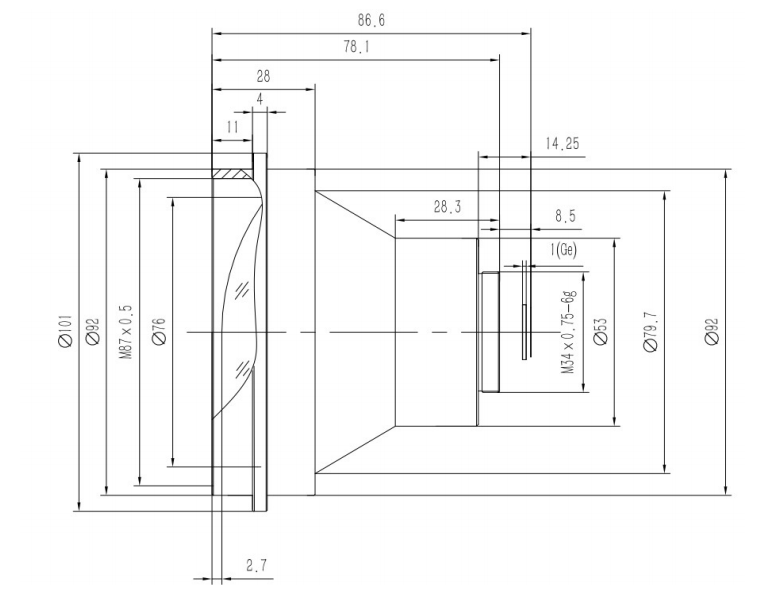

5. Mechanische und Umgebungsspezifikationen. Es folgt der M34-Montagespezifikation für eine bequeme Installation. Das Frontelement erreicht die Schutzart IP67. Sein Arbeitstemperaturbereich reicht von minus 40 Grad Celsius bis plus 80 Grad Celsius. Das Nettogewicht liegt bei etwa 475 Gramm, um die leichte Systemintegration zu erleichtern.

Leistungsvorteile

1. Stabile athermische Bildgebungskapazität. BOSHI Optical Technology wendet bei diesem Langwellen-Infrarotobjektiv die passive optische Athermalisierungstechnologie an. Das 75-mm-Wärmebildobjektiv sorgt für eine scharfe Fokussierung innerhalb des gesamten Betriebstemperaturbereichs. Es vermeidet Ausfallrisiken, die durch elektronische Fokussierungsteile entstehen. Außerdem wird der Gesamtstromverbrauch des Systems gesenkt und die Wahrscheinlichkeit mechanischer Fehlfunktionen verringert.

2. Hervorragende optische Leistung. Die hochdurchlässige Beschichtung dieses F1.0-Wärmebildobjektivs gewährleistet eine ausreichende Infrarotenergiezufuhr. Eine relative Ausleuchtung von über 96 Prozent eliminiert Probleme mit dunklen Ecken im Bildrahmen. Die extrem niedrige Verzerrung von 0,85 Prozent verhindert eine Verformung der Zielform. Es bildet eine solide Grundlage für eine genaue Zielmessung und -identifizierung.

3. Starke Anpassungsfähigkeit an die Umwelt. Die Schutzart IP67 für das Frontelement schützt den Kernteil dieser optischen Athermalisierungslinse vor Staub, Regen und Spritzwasser. Dank der robusten mechanischen Struktur ist die IR-Linse in der Lage, komplexe und raue Außenklimabedingungen zu bewältigen.

4. Freundliche Systemintegrationseigenschaft. Die standardisierte M34-Schnittstelle ermöglicht eine schnelle mechanische Montage. Das 475 Gramm leichte Merkmal verringert den Nutzlastdruck für fahrzeugmontierte Geräte, luftgestützte Geräte sowie tragbare Infrarotgeräte.

5. Zuverlässige Produktionsqualität. BOSHI Optical Technology führt das optische Design, die Linsenmontage und die Leistungskalibrierung im Werk durch. Jede 17-μm-Detektorlinse durchläuft vor der Produktauslieferung einen strengen Temperaturzyklustest und eine optische Leistungsprüfung

Anwendungsfelder

1. Grenz- und Perimetersicherheit. Dieses Wärmebildobjektiv kann in fest installierte Wärmebildüberwachungskameras eingebaut werden. Es unterstützt die Perimeteralarmfunktion über große Entfernungen. Das 640×512-Wärmebild-Anpassobjektiv erkennt Eindringlinge Tag und Nacht, selbst in völliger Dunkelheit.

2. Fahrzeuggestützte thermische Beobachtung. Diese optische Athermalisierungslinse mit F1.0 dient als Kernkomponente für ein fahrzeugmontiertes Infrarot-Überwachungssystem. Es führt die Aufgabe zur Erkennung von Straßengefahren bei Nebel, Nacht und anderen schlechten Sichtverhältnissen aus.

3. Nutzlast des unbemannten Systems. Als zentrale optische Einheit des UAV-Infrarot-Pods führt dieses 75-mm-Langwellen-Infrarotobjektiv Patrouillenarbeiten über mittlere Distanzen durch. Es unterstützt Waldbrand-Frühwarnmissionen und Wildtierüberwachungsunternehmen.

4. Industrielle Temperaturprüfung. In Zusammenarbeit mit dem thermischen Infrarotdetektor 640×512 unterstützt dieses IR-Objektiv mit Schutzart IP67 die Temperaturüberwachung für elektrische Geräte. Es überwacht auch den Betriebszustand des Ofens für Anwendungsszenarien in der Schwerindustrie.

5. Tragbare thermische Beobachtungsgeräte. Diese 17-μm-Detektorlinse kann in tragbare Wärmebildmonokulare integriert werden. Es bietet zuverlässige optische Leistung für Such- und Rettungseinsätze sowie Außeneinsätze unter schwierigen Wetterbedingungen.
