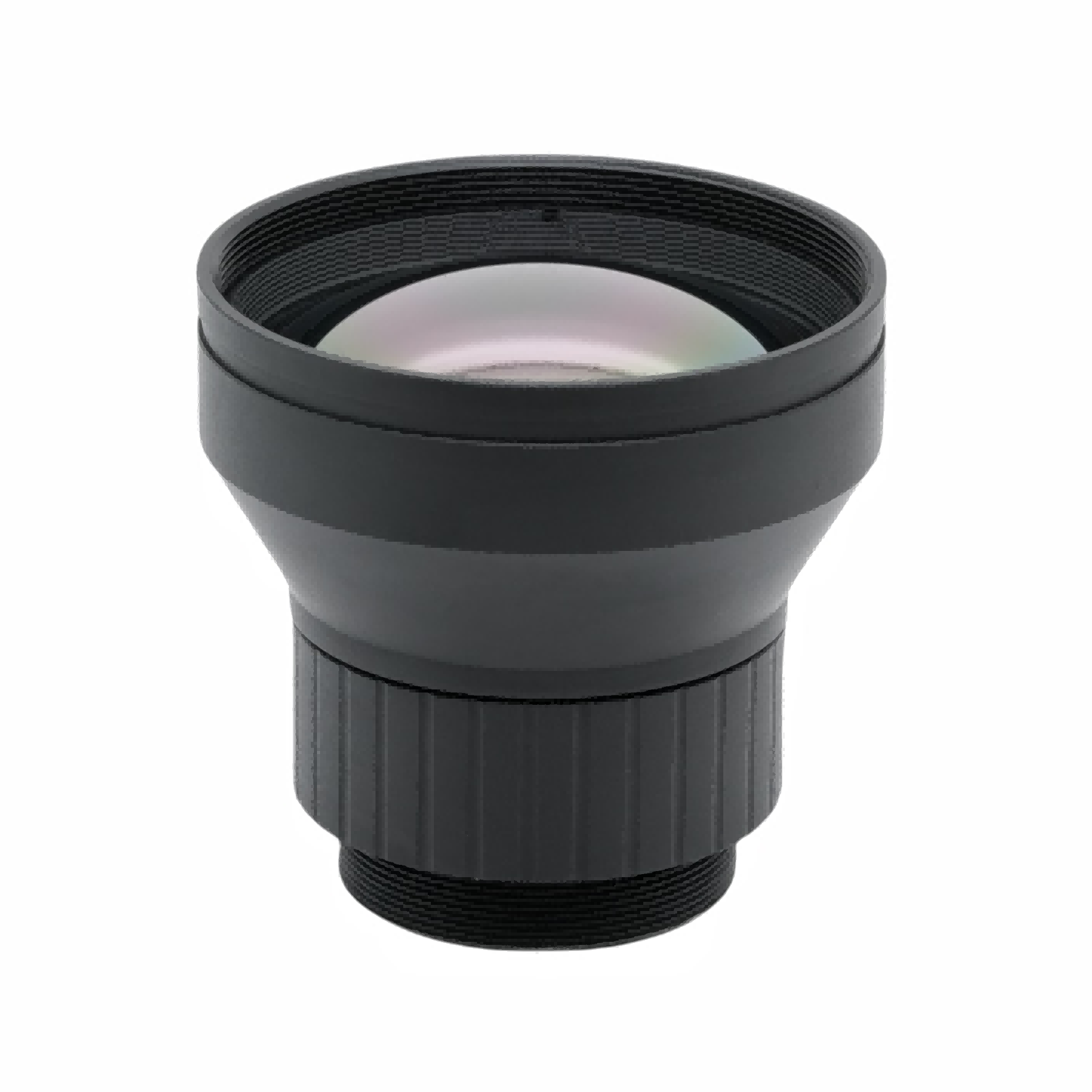

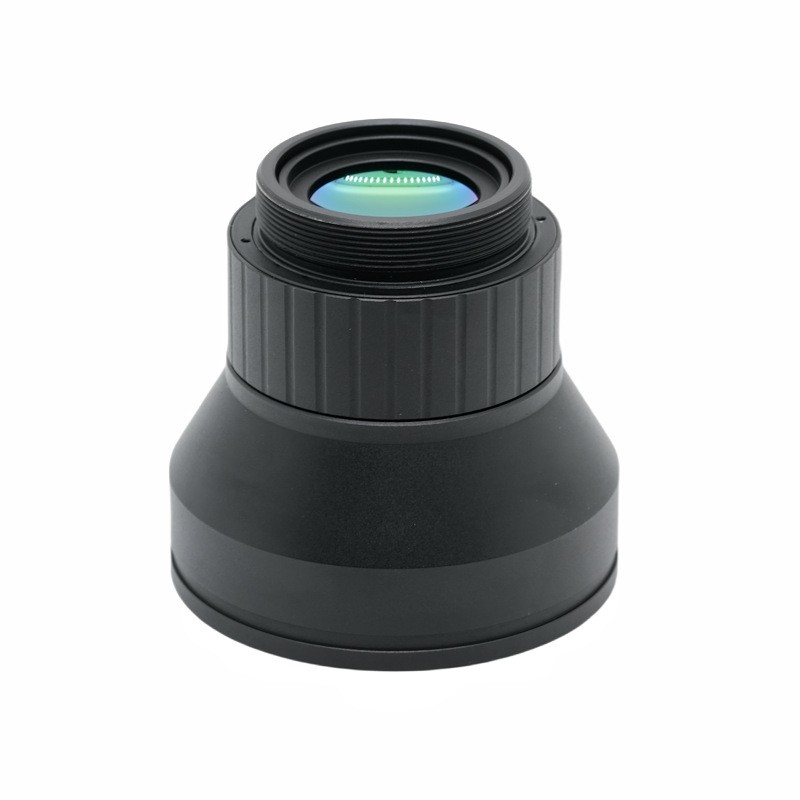

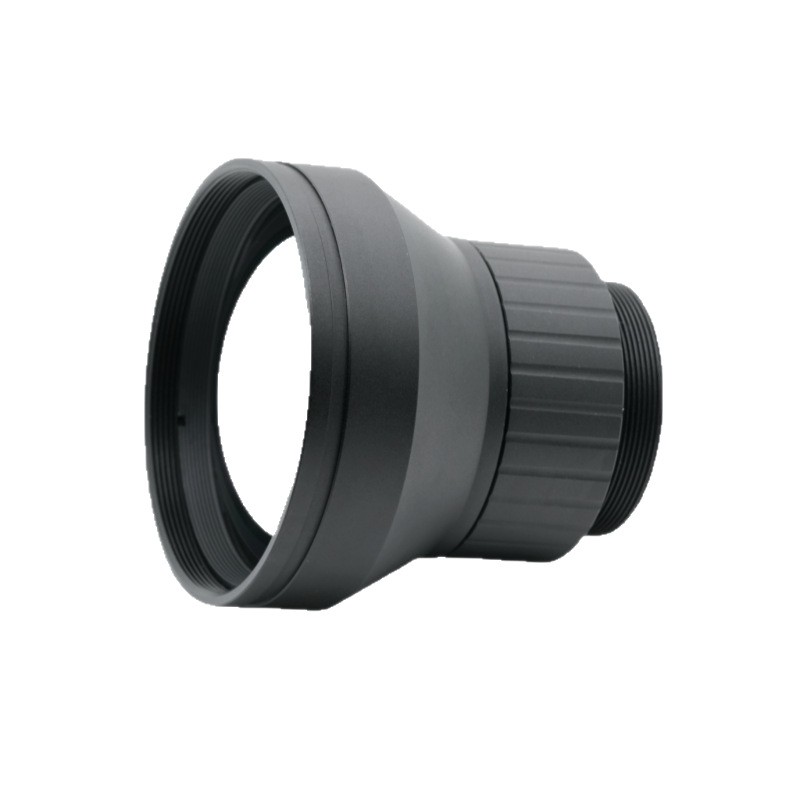

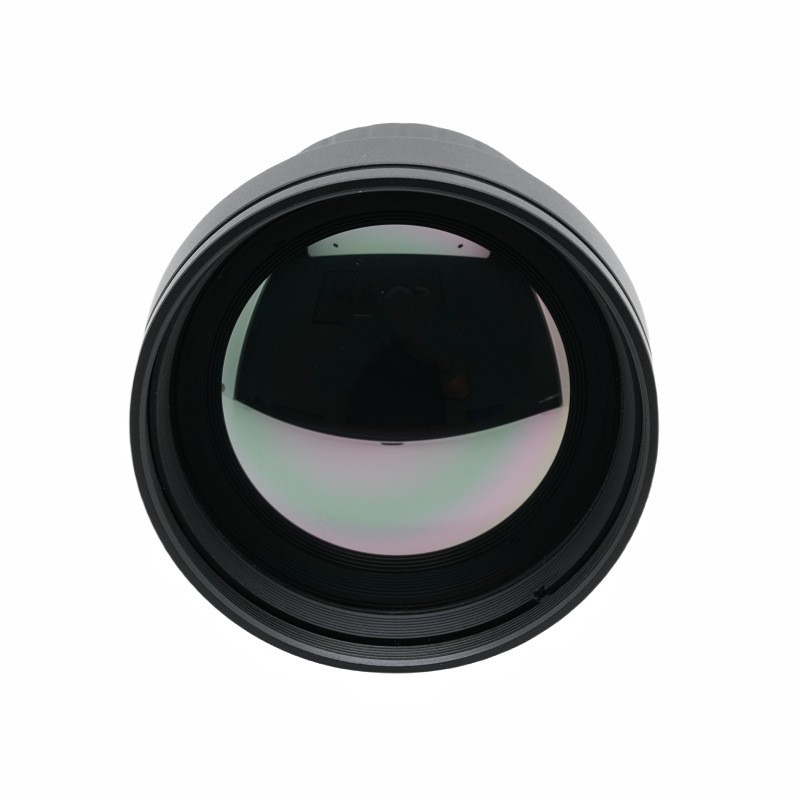

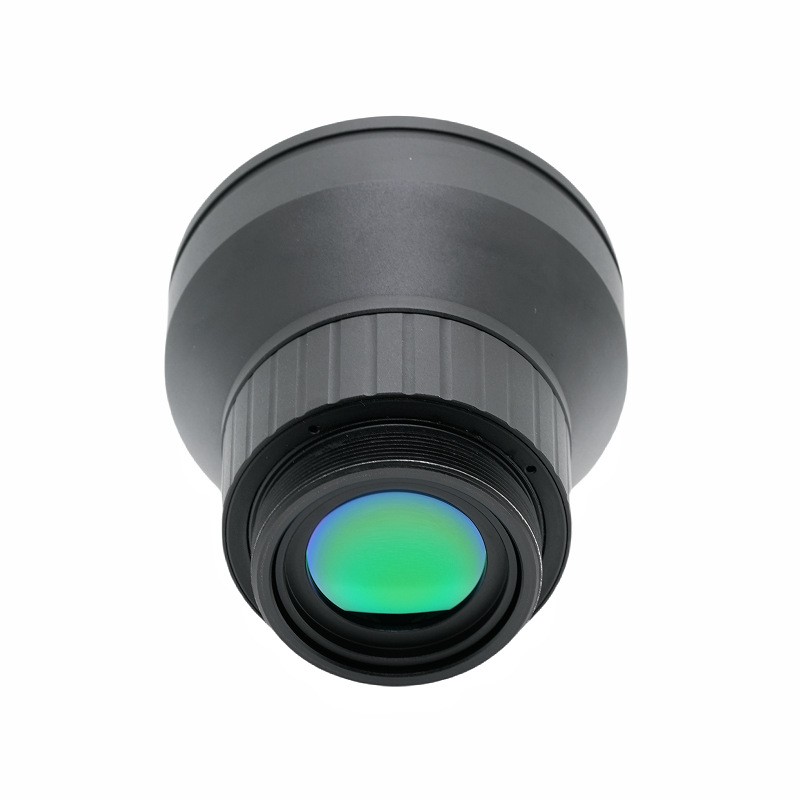

Wärmebildobjektiv mit 50 mm Brennweite

Kurzbeschreibung des Produkts

Dieses leistungsstarke Wärmebildobjektiv wurde von BOSHI Optical Technology entwickelt und hergestellt und ist auf ungekühlte Langwellen-Infrarot-Wärmebildgeräte zugeschnitten. Mit einer Brennweite von 50 mm und einer lichtstarken großen F1,0-Blende verfügt dieses Wärmebildobjektiv über eine hervorragende Lichtsammelfähigkeit, um Wärmeerkennungsszenarien bei schlechten Lichtverhältnissen zu bewältigen. Das Produkt passt zu 640×512,12 μm Infrarotdetektoren und arbeitet im klassischen 8–12 μm langwelligen Infrarot-Spektralband.

Die vordere optische Komponente erreicht die Wasserdichtigkeitsklasse IP67. Das Produkt kann im Temperaturbereich von minus 40 Grad Celsius bis plus 80 Grad Celsius stabil betrieben werden. Es unterstützt die Fokuseinstellung von zwei Metern bis unendlich. Die Durchlässigkeit bleibt über 90 Prozent, während die relative Beleuchtung nicht weniger als 94 Prozent erreicht, wodurch gleichmäßige und klare Wärmebilder erzeugt werden können. Dieses Infrarotobjektiv eignet sich für Szenarien wie Außenüberwachung, Perimetersicherheit und thermische Beobachtung. Es liefert eine stabile und zuverlässige optische Leistung für verschiedene Infrarot-Bildgebungssysteme, die unter schwierigen Arbeitsbedingungen eingesetzt werden.

Ausführliche Produktbeschreibung

Parameter

1. Optische Spezifikationen

Ausgestattet mit einer Brennweite von 50 mm und einer großen Blende von F1,0 arbeitet dieses langwellige Infrarotobjektiv im Spektralband von 8–12 μm. Es ist für die Kombination mit einem 640×512-Detektor mit einer Pixelgröße von 12 μm optimiert. Sein diagonales Sichtfeld beträgt 11,27 Grad, das horizontale Sichtfeld 8,8 Grad und das vertikale Sichtfeld 7,0 Grad. Eine solche Sichtfeldeinstellung sorgt für einen angemessenen Abdeckungsbereich und erfüllt die Nutzungsanforderungen für die Wärmebeobachtung über große Entfernungen. BOSHI Optical Technology führt für dieses Wärmebildobjektiv eine optische Simulation und wiederholte Überprüfung durch, um Blendengröße, Erfassungsentfernung und Abbildungsbereich auszugleichen.

2. Mechanische und Umgebungsspezifikationen

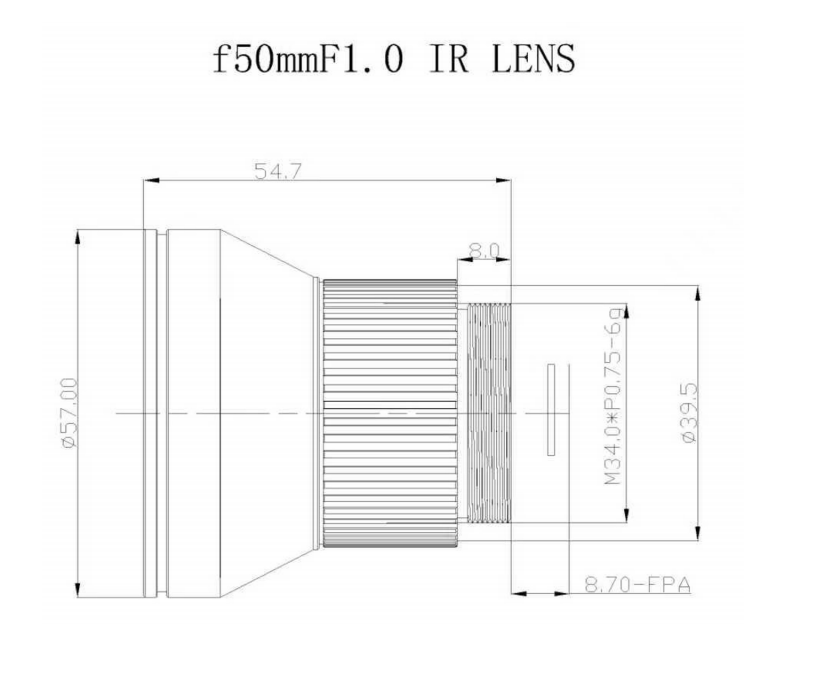

Das Objektiv verwendet eine M34×0,75-Montagestruktur, um eine bequeme Installation und Andockung für verschiedene Gerätehosts zu ermöglichen. Der Fokus-Einstellbereich reicht von zwei Metern bis unendlich. Das Frontelement verfügt über die Schutzart IP67. Die zulässige Betriebstemperatur reicht von minus 40 Grad Celsius bis plus 80 Grad Celsius, um sich an Feldumgebungen mit hohen und niedrigen Temperaturen anzupassen. Freiliegende optische Oberflächen sind mit einer AR-Antireflexionsbeschichtung versehen, um den Reflexionsverlust der Infrarotenergie zu reduzieren. BOSHI Optical Technology führt Tests zur mechanischen Strukturverstärkung und Umweltzuverlässigkeit dieser ungekühlten Infrarotlinse durch.

3. Spezifikationen zur Bildqualität

Der Transmissionsindex beträgt nicht weniger als 90 Prozent. Die relative Ausleuchtung beträgt nicht weniger als 94 Prozent. Der Verzerrungswert wird innerhalb von minus 1,0 Prozent kontrolliert. BOSHI Optical Technology legt strenge Standards für die Produktionskontrolle für dieses 8-12-μm-Objektiv fest. Jedes fertige Wärmebildobjektiv durchläuft mehrere optische Tests, um eine stabile und konsistente Bildausgabequalität bei der Massenlieferung zu gewährleisten.

Leistungsvorteile

1. Hervorragende Lichtsammelleistung

Das F1.0-Design mit großer Apertur dieses Wärmebildobjektivs erhöht die Aufnahmemenge an Infrarotphotonen erheblich. Wenn das Wärmestrahlungssignal in der Arbeitsumgebung schwach ist, kann das Signal-Rausch-Verhältnis des Wärmebildes effektiv verbessert werden. Ein gültigeres Infrarotsignal gelangt in den 640×512-Detektor, sodass Zielkontur und Temperaturmerkmal klarer unterschieden werden können. Die optische Technologie von BOSHI optimiert die Anordnung der inneren Linsengruppe, um die Leistung bei großer Blende voll auszuschöpfen, ohne andere optische Indikatoren zu beeinträchtigen.

2. Feine Bildgleichmäßigkeit

Die AR-Antireflexionsbeschichtung sorgt für eine Durchlässigkeit von über 90 Prozent und maximiert die Nutzung der Infrarotenergie. Eine relative Beleuchtung über 94 Prozent verhindert das Phänomen der Verdunkelung der Bildecken. Das gesamte auf der Detektoroberfläche erzeugte Bild behält eine gleichmäßige Helligkeit bei. Benutzer werden beim Beobachten von Zielen nicht auf teilweise überdunkle Bereiche stoßen. Dieses Langwellen-Infrarotobjektiv sorgt für einen gleichmäßigen Bildeffekt, egal ob bei der Nah- oder Fernüberwachung.

3. Hohe Zuverlässigkeit für raue Umgebungen

Dank der Schutzart IP67 des Frontelements können Staub und Wasser von wichtigen optischen Teilen ferngehalten werden. Der große Betriebstemperaturbereich ermöglicht den normalen Betrieb der ungekühlten Infrarotlinse sowohl im brennend heißen Sommer als auch im eiskalten Winter. Das Produkt unterstützt kontinuierliches Arbeiten im Freien rund um die Uhr. Die optische BOSHI-Technologie führt die Überprüfung der Staub- und Wasserdichtigkeit sowie der Temperatureinwirkung durch, sodass das Objektiv auch unter schwierigen Wetterbedingungen im Freien eine stabile Leistung aufrechterhalten kann.

4. Optische Fähigkeit mit geringer Verzerrung

Die Verzerrung wird auf minus 1,0 Prozent kontrolliert. Die geometrische Verformung des Bildes wird auf einem niedrigen Niveau gehalten. Wenn Bediener Größenmessungen und Positionsbeobachtungen für thermische Ziele implementieren, können durch Linsenverzerrungen verursachte Messabweichungen reduziert werden. Diese Funktion macht dies50-mm-WärmebildobjektivGeeignet für Szenarien, die eine hochpräzise Zielanalyse erfordern.

5. Möglichkeit zur breiten Fokuseinstellung

Der Fokusbereich von zwei Metern bis unendlich wird über einen mechanischen Fokussierungsmechanismus erreicht. Das gleiche M34-Mount-Objektiv kann eine klare Abbildung sowohl für überprüfte Objekte im Nahbereich als auch für überwachte Ziele in großer Entfernung liefern. Systemintegratoren müssen beim Wechsel des Beobachtungsabstands keine Objektivhardware austauschen, was die Flexibilität der Geräteanwendung verbessert.

Anwendungsfelder

1. Perimetersicherheit und Grenzüberwachung

Dieses Wärmebildobjektiv ist in großen Mengen in Wärmebildkameras für den Außenbereich eingebaut. Basierend auf der Funktion der Allwettererkennung realisiert es Tag und Nacht Einbrucherkennung und Perimeterfrühwarnung. Bei völliger Dunkelheit, nebligem Wetter oder schlechten Lichtverhältnissen kann der 640×512-Detektor in Kombination mit dieser Langwellen-Infrarotlinse das Wärmesignal eindringender Objekte erfassen. BOSHI Optical Technology liefert diese optische Komponente für viele Hersteller von Sicherheitsausrüstung zum Bau von Perimeterverteidigungssystemen.

2. Industrielle thermische Inspektion

Die ungekühlte Infrarotlinse dient zur Temperaturüberwachung von Industrieanlagen. Es kann abnormale Hitzepunkte erfassen, um eine Überhitzungsfehlerdiagnose durchzuführen. Zu den typischen Einsatzszenarien gehören die Statusprüfung von Fabrikanlagen, die Überwachung von Kraftwerksanlagen und die Prüfung von Wärmelecks in Rohrleitungen. Die hohe Durchlässigkeit der AR-Beschichtung gewährleistet eine genaue Wiederherstellung der Objekttemperaturinformationen und hilft dem Personal, versteckte Geräterisiken im Voraus zu erkennen.

3. Beobachtung im Freien und Suchrettung

Das 8-12μm-Objektiv wird an Infrarot-Beobachtungsgeräten montiert. Es übernimmt die Frühwarnung vor Waldbränden sowie Such- und Rettungseinsätze vor Ort. In nächtlichen oder stark nebligen Umgebungen, in denen sichtbares Licht nicht funktioniert, bietet die 50-mm-Brennweite die richtige Fernbeobachtungskapazität, um Wärmequellen wie Brandherde und eingeschlossenes Personal zu lokalisieren. Dank der IP67-Schutzart passt sich das Objektiv an das komplexe Freiluftklima an Rettungsstandorten an.

4. Fahrzeugmontiertes Infrarotsystem

Dieses F1.0-Wärmebildobjektiv passt zu fahrzeuggestützten Wärmemodulen. Fahrzeugplattformen sind häufig Stoßvibrationen und starken Temperaturschwankungen ausgesetzt. Die von BOSHI Optical Technology verifizierte mechanische Struktur und Umweltverträglichkeit sorgen dafür, dass die Linse unter schwierigen Straßen- und Wetterbedingungen einen stabilen optischen Infraroteffekt erzeugt. Es unterstützt Fahrzeugsysteme dabei, umliegende thermische Ziele wahrzunehmen.

5. Ungekühlte Infrarotkamerabaugruppe

BOSHI OptischTechnology liefert dieses M34-Wärmebildobjektiv als zentrale optische Komponente für OEM- und ODM-Wärmebildkamerahersteller. Partner können die Kameraproduktmontage abschließen, indem sie dieses Objektiv mit 640×512-Detektor- und Schaltkreismodulen kombinieren. Das Produkt unterstützt eine individuelle Anpassung entsprechend den Systemanforderungen und erfüllt die Massenproduktionsanforderungen von Infrarotkameraherstellern.
